A 순서도 프로세스 및 워크플로의 순차적 단계를 나타내는 일종의 그래픽 시각화입니다. 주로 프로세스가 어떻게 수행되는지 보여주고 프로젝트를 계획하는 데 사용됩니다. 프로세스 흐름도, 프로세스 맵, 스윔레인 흐름도, SDL 다이어그램을 포함한 다양한 유형의 흐름도가 있습니다. etc. 이제 Microsoft Excel에서 순서도를 그리고 싶다면 여기 가이드가 있습니다. 이 자습서에서는 Excel에서 순서도를 만드는 방법과 단계를 보여 드리겠습니다. 시작하겠습니다!
Excel에서 순서도를 만드는 방법
외부 추가 기능을 사용하지 않고 Microsoft Excel에서 프로세스에 대한 순서도를 그릴 수 있습니다. 크게 두 가지 방법이 있습니다. 하나 또는 두 가지 방법을 조합하여 순서도를 생성할 수 있습니다. 방법은 다음과 같습니다.
- SmartArt 그래픽 사용
- 모양 도구 사용
이제 이러한 방법에 대해 자세히 논의해 보겠습니다!
1] SmartArt 그래픽을 사용하여 Excel에서 순서도 만들기
Microsoft Excel은 계층 다이어그램, 피라미드, 관계, 행렬, 주기와 같은 다양한 유형의 다이어그램을 워크시트에 추가할 수 있는 몇 가지 SmartArt 그래픽을 제공합니다. 등. 또한 몇 가지 프로세스를 제공합니다. Excel에서 순서도를 그리는 데 사용할 수 있는 다이어그램 템플릿. 프로세스 SmartArt 그래픽을 추가하고 프로세스의 단계를 편집하여 고유한 순서도를 생성하기만 하면 됩니다.
아래 단계에 따라 이 방법을 사용할 수 있습니다.

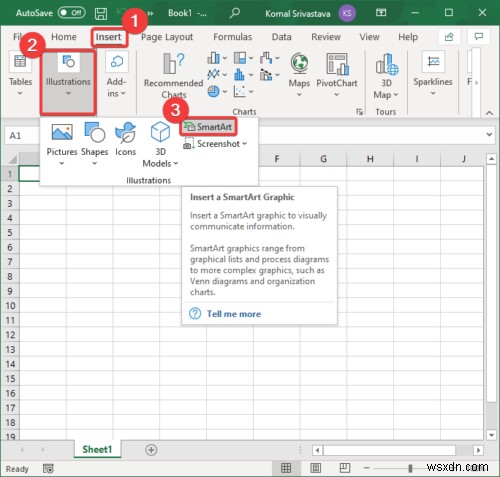

Microsoft Excel을 실행하고 삽입으로 이동합니다. 탭. 이 탭에서 그림을 클릭합니다. 섹션을 클릭하고 드롭다운 메뉴에서 SmartArt 옵션.

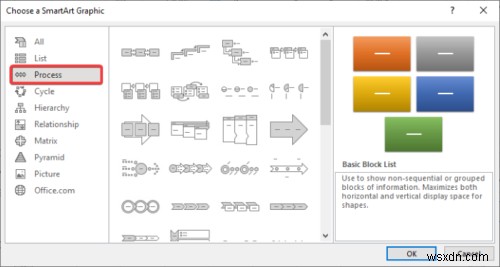

이제 프로세스로 이동합니다. 탭을 클릭하면 프로세스 다이어그램을 추가하기 위한 다양한 템플릿이 생성됩니다. Excel에서 제공하는 프로세스 다이어그램 템플릿의 몇 가지 예로는 Picture Accent Process, Alternating Flow, Step-down Process, Basic Chevron Process, Detailed Process, Vertical Equation, Vertical Bending Process,가 있습니다. 등등.
위의 모든 프로세스 그래픽 템플릿은 프로세스, 작업 또는 워크플로를 수행하는 단계를 설명하는 데 사용됩니다. 필요에 따라 둘 중 하나를 사용할 수 있습니다. 프로세스 다이어그램 템플릿을 선택하고 확인 버튼을 클릭하기만 하면 됩니다. 샘플 프로세스 순서도가 Excel에 추가됩니다.

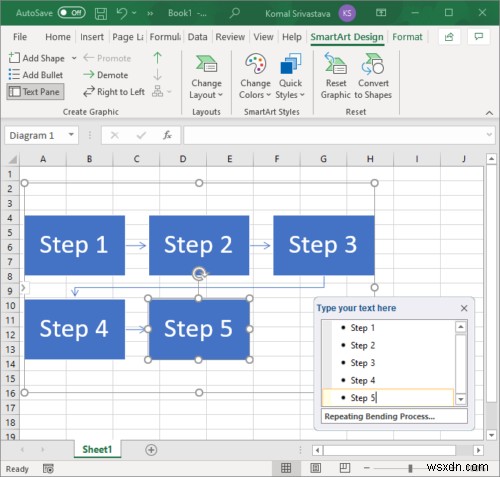

이제 플로차트를 편집하고 상자에 프로세스 단계를 추가하여 사용자 지정 플로차트를 만들 수 있습니다. 필요한 경우 모양을 삭제하거나 모양을 변경하거나 모양을 마우스 오른쪽 버튼으로 클릭하여 사용자 정의 모양을 추가할 수 있습니다. 또한 텍스트, 색상, 정렬 등의 서식을 지정할 수도 있습니다.
이 방법을 시도하십시오. 쉽고 빠르게 Excel에서 순서도를 만들 수 있습니다.
2] 모양 도구를 사용하여 Excel에서 처음부터 순서도 만들기
또 다른 방법은 Shape의 도움으로 처음부터 순서도를 그리는 것입니다. 도구. Excel은 완전히 새로운 사용자 지정 다이어그램을 만들기 위해 다양한 모양을 제공합니다. 모양 도구를 사용하여 순서도를 그리려면 다음 단계를 따르세요.

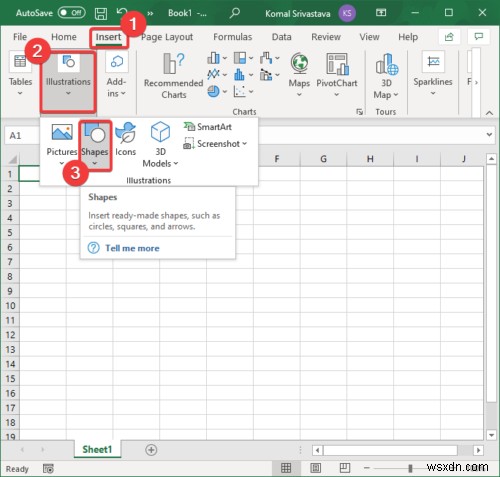

Microsoft Excel을 열고 삽입으로 이동합니다. 탭에서 그림> 모양을 클릭합니다. 옵션.

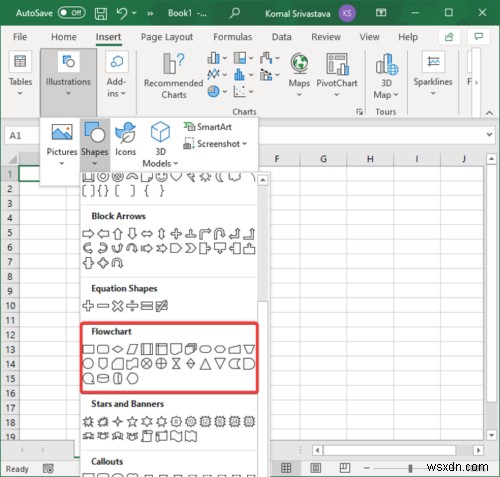

모양 옵션을 클릭하면 선, 직사각형, 블록 화살표, 방정식 모양과 같은 다양한 범주의 다양한 모양이 표시됩니다. 그리고 더. 아래로 스크롤하면 순서도가 표시됩니다. 범주. 프로세스, 사전 정의된 프로세스, 결정, 내부 저장, 준비와 같이 순서도를 만드는 데 사용되는 다양한 기호가 포함되어 있습니다. 그리고 훨씬 더.

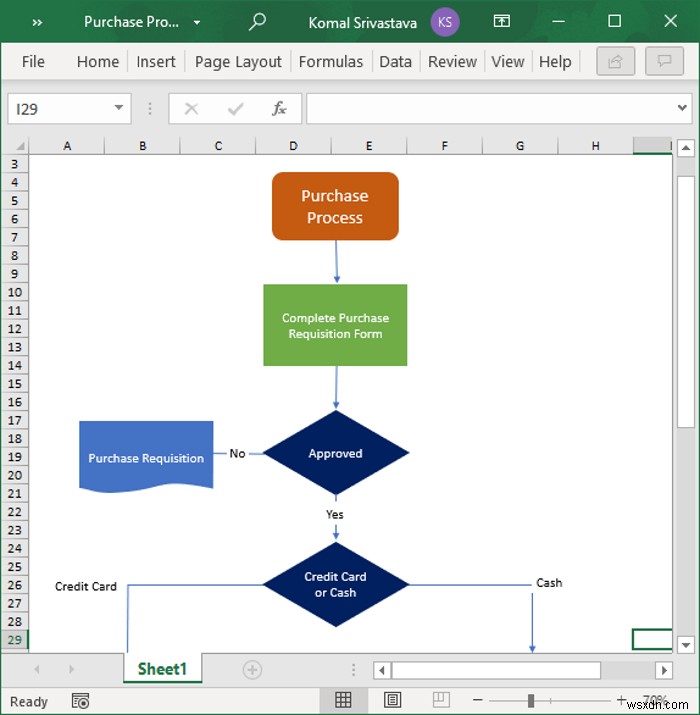

이 모든 모양을 사용하여 순서도를 만들 수 있습니다. 순서도 모양을 클릭하고 다이어그램에 추가합니다. Excel에서 제공하는 다양한 서식 옵션을 사용하여 도형과 전체 다이어그램의 서식을 지정할 수 있습니다.
이 기사에서는 추가 기능을 설치하지 않고 Microsoft Excel에서 순서도를 만드는 방법에 대해 이야기했습니다. 사용 가능한 순서도 모양을 사용하거나 SmartArt 그래픽에서 프로세스 다이어그램 템플릿을 추가하고 요구 사항에 따라 편집할 수 있습니다.
