엑셀에서 온도계 차트 만드는 방법: 단계별 완벽 가이드

엑셀 온도계 차트란?

온도계 차트(Thermometer Chart)는 이름 그대로 온도계처럼 생긴 차트입니다. Microsoft Excel에서 실제 값과 목표 값을 함께 표현할 때 매우 유용하며, 특히 매출 실적을 분석하고 목표 대비 성과를 한눈에 파악할 때 탁월한 시각화 도구입니다.

엑셀에 온도계 차트가 기본으로 제공되나요?

온도계 차트는 엑셀이나 다른 Office 프로그램에서 기본 제공되는 차트 유형이 아닙니다. 따라서 누적 세로 막대형 차트와 도형을 조합해 직접 만들어야 합니다. 이 글에서는 Microsoft Excel에서 온도계 차트를 만드는 방법을 단계별로 자세히 설명합니다.

엑셀에서 온도계 차트 만드는 방법 요약

아래 순서대로 진행하면 온도계 차트를 손쉽게 완성할 수 있습니다.

1. 엑셀을 실행합니다.
2. 스프레드시트에 데이터를 입력합니다.
3. 달성 값과 목표 데이터를 선택합니다.
4. 삽입 탭을 클릭합니다.
5. 차트 그룹의 세로 막대형 버튼을 클릭하고 드롭다운 메뉴에서 누적 세로 막대형을 선택합니다.
6. 차트 디자인 탭이 나타나면 클릭합니다.
7. 차트 디자인 탭에서 행/열 전환 버튼을 클릭합니다.
8. 주황색 계열을 마우스 오른쪽 버튼으로 클릭하고 데이터 계열 서식을 선택합니다.
9. 데이터 계열 서식 창이 나타납니다.
10. 간격 너비를 0으로 설정합니다.
11. 채우기 섹션에서 채우기 없음을 선택합니다.
12. 테두리 섹션에서 실선을 선택합니다.
13. 색 드롭다운 메뉴에서 원하는 색을 지정합니다.
14. 테두리 섹션의 너비 상자에 1.5pt를 입력합니다.
15. 차트 크기를 적절히 조절합니다.
16. 차트 제목을 삭제합니다.
17. 서식 탭에서 도형 삽입 그룹의 타원 도형을 선택합니다.
18. 차트 하단에 타원 도형을 그립니다.
19. 도형 채우기 버튼을 클릭해 차트 색상과 어울리는 색을 선택합니다.
20. 온도계 차트가 완성됩니다!

단계별 상세 설명

1. 데이터 입력 및 차트 삽입

먼저 엑셀을 실행하고 스프레드시트에 데이터를 입력합니다.

달성 값과 목표 데이터를 선택한 뒤 삽입 탭을 클릭합니다.

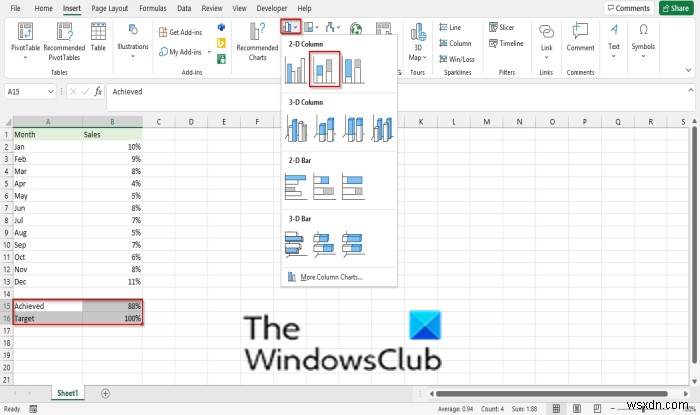

차트 그룹에서 세로 막대형 버튼을 클릭하고 드롭다운 메뉴에서 누적 세로 막대형을 선택합니다.

화면 상단에 차트 디자인 탭이 나타나면 해당 탭을 클릭합니다.

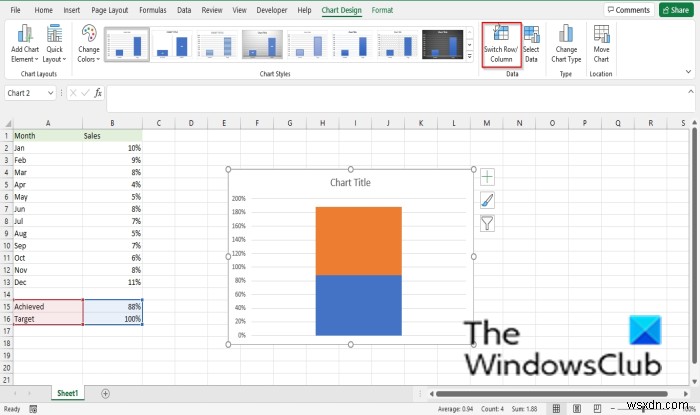

차트 디자인 탭에서 행/열 전환 버튼을 클릭합니다.

2. 데이터 계열 서식 수정

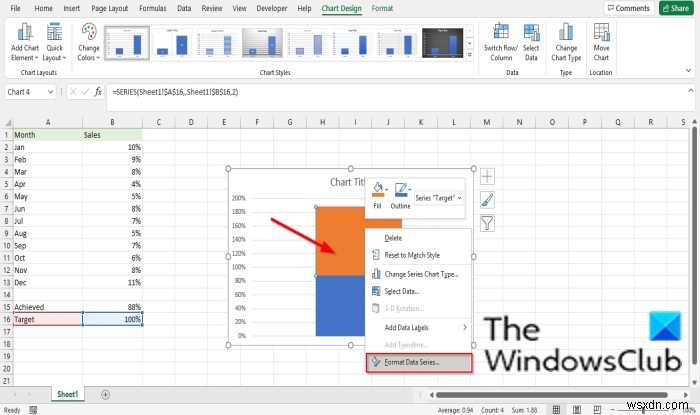

주황색 계열을 마우스 오른쪽 버튼으로 클릭하고 바로 가기 메뉴에서 데이터 계열 서식을 선택합니다.

그러면 데이터 계열 서식 창이 나타납니다.

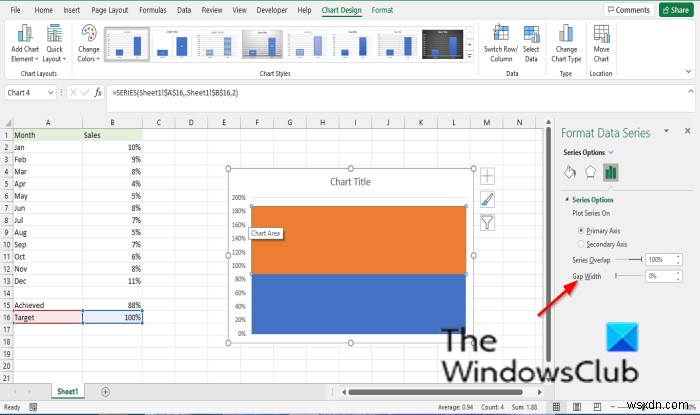

간격 너비를 0으로 끌어당겨 설정합니다.

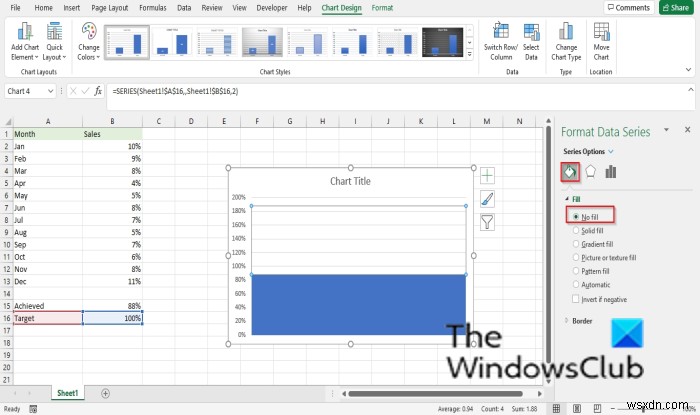

채우기 섹션을 클릭하고 채우기 없음을 선택합니다.

3. 테두리 설정

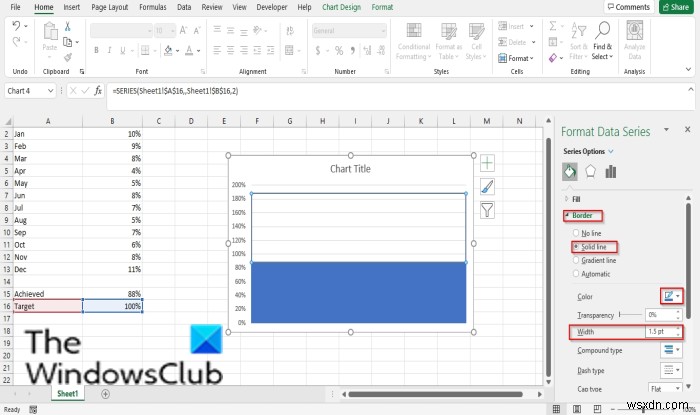

테두리 섹션을 클릭하고 실선을 선택한 후, 색 드롭다운 메뉴에서 원하는 색을 고릅니다.

테두리 섹션 아래의 너비 상자에 1.5pt를 입력합니다.

4. 차트 마무리 작업

이제 차트 크기를 적절하게 조절하고 차트 제목을 삭제합니다.

5. 온도계 하단 추가하기

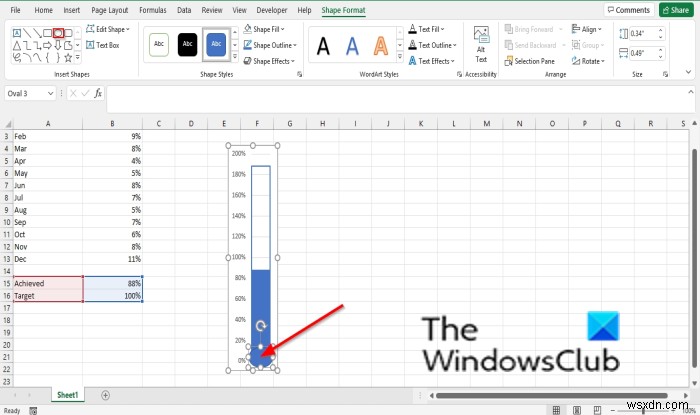

서식 탭으로 이동한 뒤 도형 삽입 그룹에서 타원 도형을 선택합니다.

차트 하단에 타원 도형을 그려 온도계의 구부를 만듭니다.

도형 채우기 버튼을 클릭하고 차트 색상과 어울리는 색을 선택합니다.

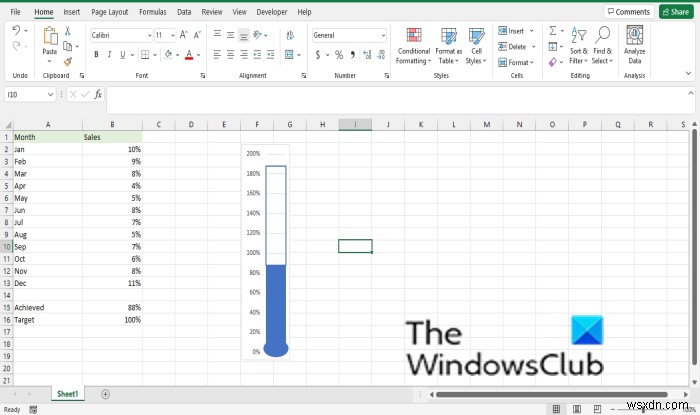

이제 온도계 차트가 완성되었습니다!

마무리

함께 읽으면 좋은 글: 엑셀에서 하이퍼링크를 열 때 기본 브라우저를 변경하는 방법도 확인해 보세요.

이 튜토리얼이 엑셀에서 온도계 차트를 만드는 데 도움이 되었기를 바랍니다. 과정 중 궁금한 점이 있다면 댓글로 알려주세요.
