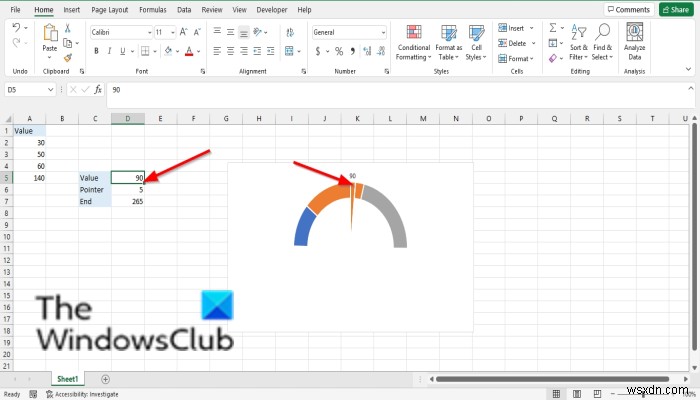

게이지 차트(Gauge Chart)는 다이얼 차트 또는 속도계 차트라고도 불립니다. 게이지는 최솟값과 최댓값을 표시하며, 바늘(pointer)이 다이얼의 눈금처럼 정보를 읽어 보여주는 역할을 합니다. 게이지 차트는 도넛 차트와 원형(파이) 차트를 결합한 형태로 만들어집니다. 이 글에서는 Microsoft Excel에서 게이지 차트를 만드는 방법을 단계별로 자세히 소개합니다.
엑셀에서 게이지 차트 만들기
1단계: 데이터 준비하기
Excel을 실행합니다.
먼저 '값(Value)'이라는 이름의 첫 번째 표를 만들고 데이터를 입력합니다. 위 사진을 참고하세요.
여기에 30, 40, 60이라는 값을 입력합니다. 세 값의 합계는 140이 됩니다.

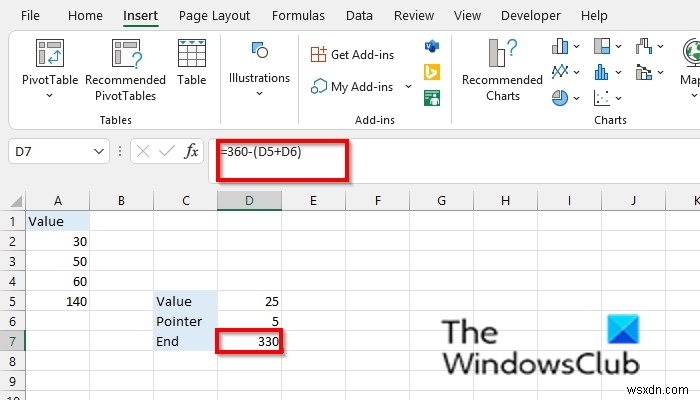

다음으로 두 번째 표를 만들어 '값'과 '포인터'에 해당하는 데이터를 입력합니다.
수식 =360-(D5+D6)을 사용하여 값과 포인터를 계산합니다.
2단계: 도넛 차트 삽입하기

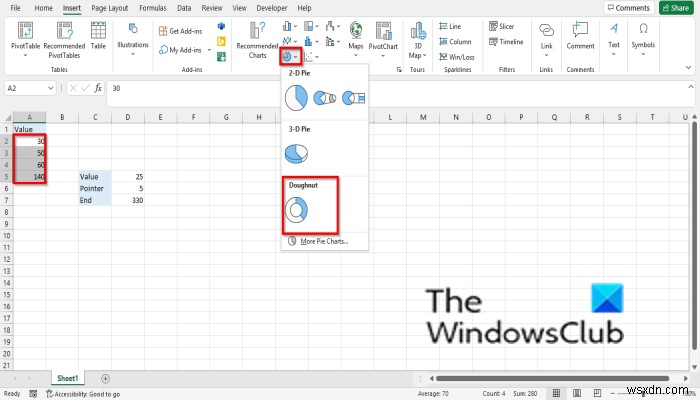

'값' 표의 데이터를 선택합니다.
삽입 탭을 클릭하고 원형 차트 버튼을 누른 뒤, 드롭다운 메뉴에서 도넛형 차트를 선택합니다.
3단계: 도넛 차트 각도 조정하기

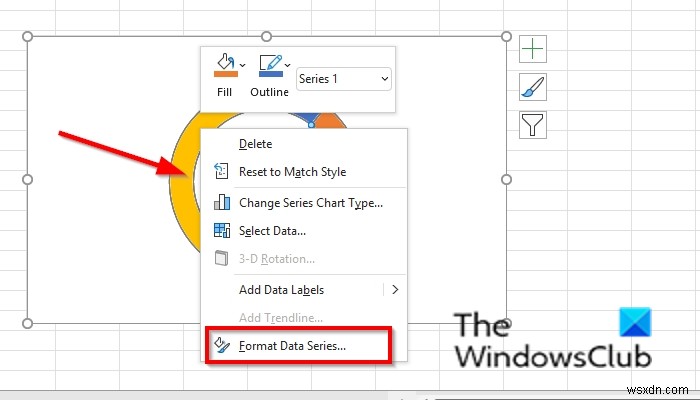

도넛 차트를 마우스 오른쪽 버튼으로 클릭하고, 나타나는 메뉴에서 데이터 계열 서식을 선택합니다.
화면 오른쪽에 데이터 계열 서식 창이 열립니다.
계열 옵션 탭에서 첫 조각 시작 각도 입력란에 271을 입력한 후 창을 닫습니다.
4단계: 큰 조각 숨기기

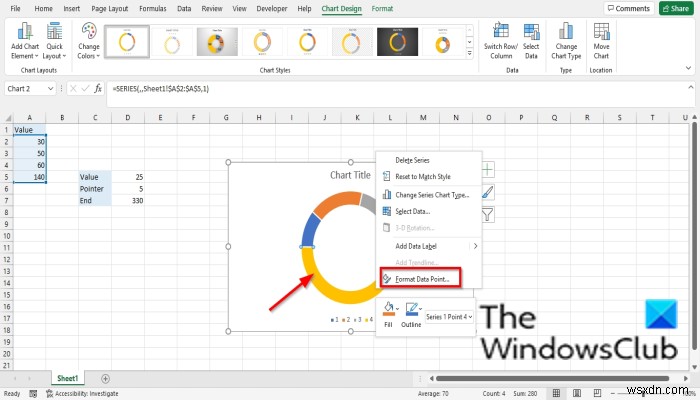

도넛 차트에서 가장 큰 부분을 클릭한 뒤 마우스 오른쪽 버튼으로 클릭하고, 메뉴에서 데이터 요소 서식을 선택합니다.

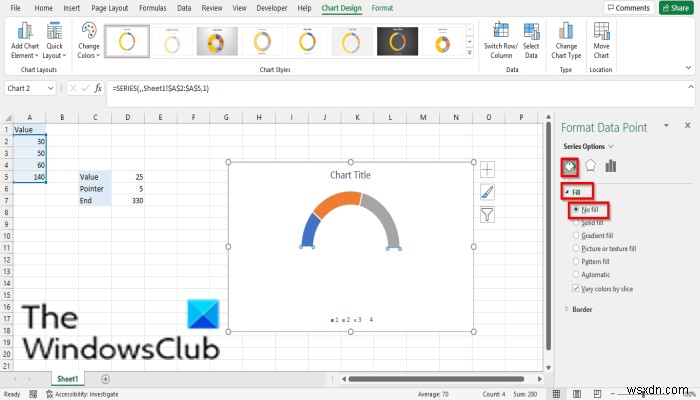

오른쪽에 데이터 요소 서식 창이 열리면 채우기 및 선 탭을 클릭합니다.
채우기 섹션에서 채우기 없음을 선택한 후 창을 닫습니다.
그러면 도넛 차트의 큰 부분이 화면에서 사라진 것을 확인할 수 있습니다.
5단계: 두 번째 데이터 계열 추가하기
도넛 차트를 마우스 오른쪽 버튼으로 클릭하고 메뉴에서 데이터 선택을 클릭합니다.

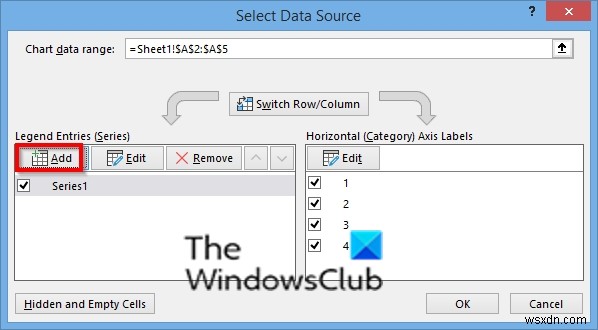

데이터 원본 선택 대화 상자가 열리면 추가 버튼을 클릭합니다.

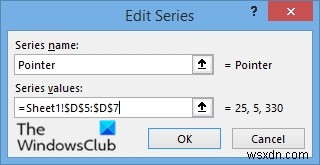

계열 편집 대화 상자가 열립니다.
계열 이름 항목에 계열의 이름을 지정합니다.
계열 값 항목에는 두 번째 표의 계열 값을 입력합니다. 위 사진을 참고하세요.
확인을 클릭한 후, 한 번 더 확인을 클릭합니다.
6단계: 차트 종류 변경하기

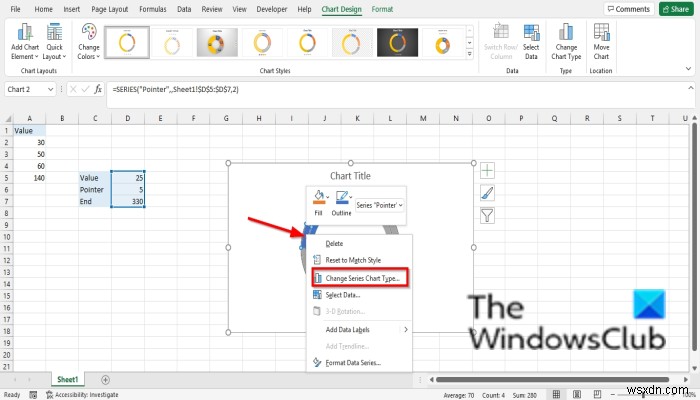

두 번째 도넛을 마우스 오른쪽 버튼으로 클릭하고 계열 차트 종류 변경을 선택합니다.

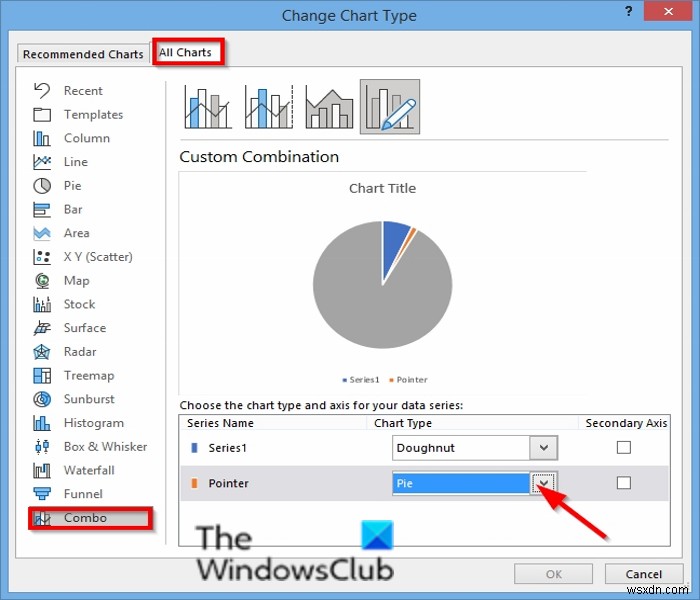

차트 종류 변경 대화 상자가 열립니다.
모든 차트 탭에서 콤보를 클릭합니다.
계열 이름 '포인터'에 대해 원형을 선택하고 확인을 클릭합니다.
7단계: 원형 차트 서식 지정하기

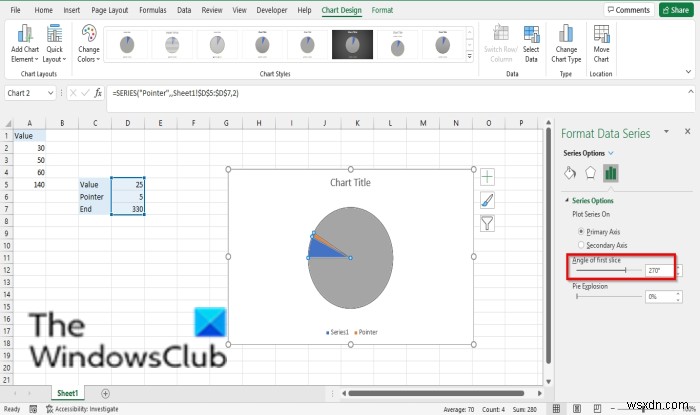

원형 차트를 마우스 오른쪽 버튼으로 클릭하고 데이터 계열 서식을 선택합니다.
오른쪽에 데이터 계열 서식 창이 열립니다.
계열 옵션 탭에서 첫 조각 시작 각도 입력란에 270을 입력한 후 창을 닫습니다.
8단계: 불필요한 부분 제거하기

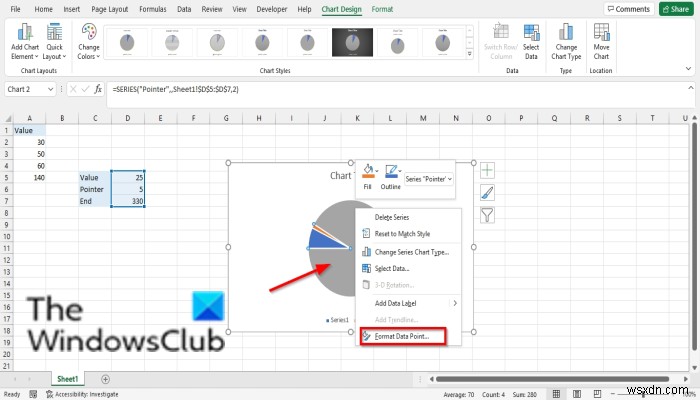

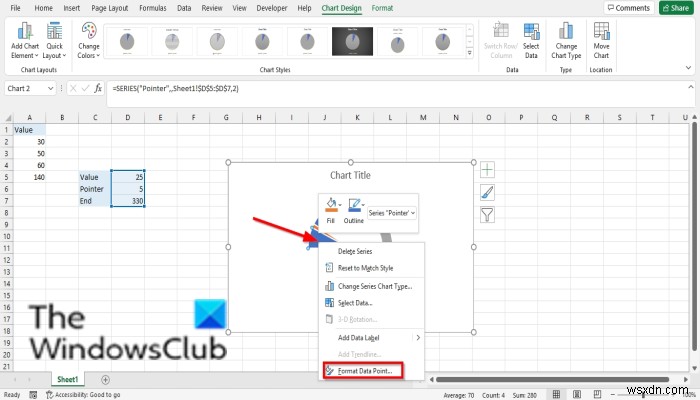

원형 차트에서 가장 큰 부분을 클릭한 뒤 마우스 오른쪽 버튼으로 클릭하고, 메뉴에서 데이터 요소 서식을 선택합니다.

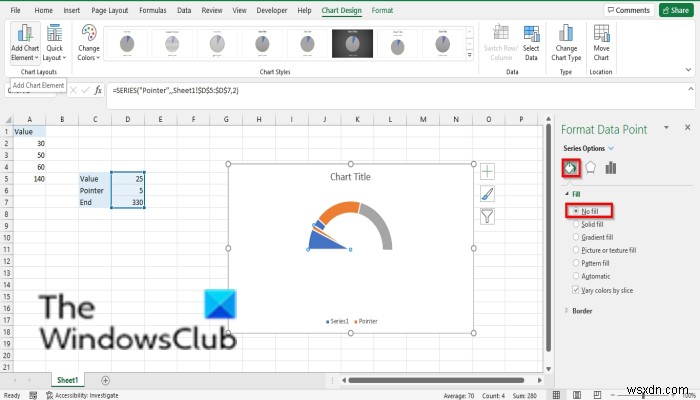

오른쪽에 데이터 요소 서식 창이 열리면 채우기 및 선 탭을 클릭합니다.
채우기 섹션에서 채우기 없음을 선택한 후 창을 닫습니다.
이번에는 차트 왼쪽의 가장 큰 부분을 클릭하고 메뉴에서 데이터 요소 서식을 선택합니다.
마찬가지로 채우기 및 선 탭에서 채우기 없음을 설정한 후 창을 닫습니다.
마지막으로 차트 테두리, 범례, 차트 제목을 제거하면 차트가 한결 깔끔해집니다.
9단계: 데이터 레이블 추가하기

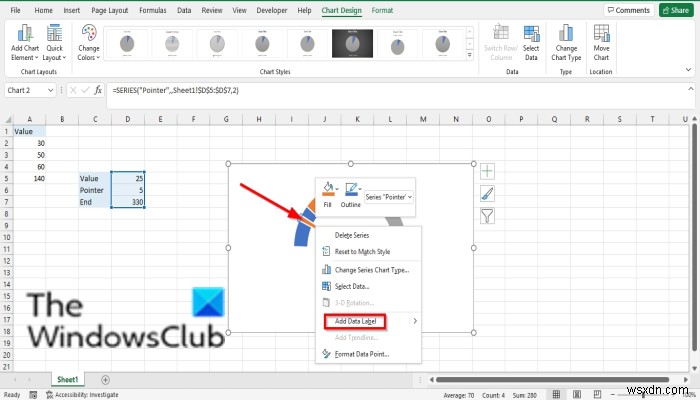

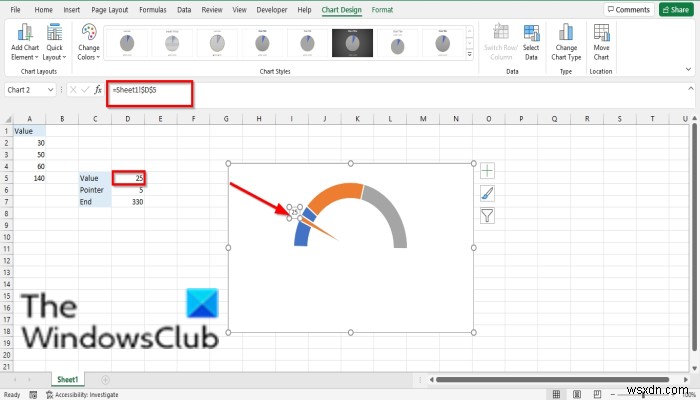

차트의 포인터를 클릭한 뒤 마우스 오른쪽 버튼으로 클릭하고 데이터 레이블 추가를 선택합니다.
레이블을 클릭한 후 한 번 더 클릭하고, = 기호를 입력한 뒤 표에서 원하는 값을 선택합니다.
그러면 포인터가 차트에서 해당 값의 위치로 이동합니다.
값 셀에 입력하는 값이 바뀔 때마다 포인터가 차트의 해당 위치로 자동으로 이동합니다.
함께 읽으면 좋은 글: 엑셀 SUMSQ 함수 사용하는 방법
자주 묻는 질문
차트란 무엇인가요?
차트는 데이터를 그래픽으로 시각화한 것으로, 사람들이 데이터를 더 쉽게 이해할 수 있도록 돕는 도구입니다. 스프레드시트의 데이터를 비교할 때 특히 유용하며, 원형 차트나 막대 차트 등 다양한 형태로 표현됩니다.
엑셀 차트에는 몇 가지 종류가 있나요?
Microsoft Excel에는 총 17가지 차트가 있습니다. 세로 막대형, 꺾은선형, 원형, 막대형, 영역형, 분산형(XY), 지도, 주식형, 표면형, 레이더형, 트리맵, 선버스트, 히스토그램, 상자 수염형, 폭포형, 깔때기형, 콤보 차트입니다.
이 튜토리얼이 엑셀에서 게이지 차트를 활용하는 데 도움이 되기를 바랍니다. 궁금한 점이 있다면 댓글로 알려주세요.
