오피스 365의 엑셀(Excel)은 놀라울 정도로 다재다능한 프로그램입니다. 엑셀에 내장된 다양한 기능 덕분에 이 앱 하나만으로도 여러 프로젝트의 기반을 만들 수 있습니다. 모든 재난을 예측하고 막을 수는 없지만, 재난 발생 시 어떻게 대응하느냐에 따라 결과는 크게 달라집니다. 그리고 그 대응력은 사전 계획과 준비에 달려 있습니다. 재난 대비의 핵심 도구 중 하나가 바로 평면도(Floor Plan), 즉 대피 경로와 비상 연락처를 한눈에 보여주는 도면입니다. 오피스 365 엑셀만 있다면 가족이나 직장을 그 어떤 돌발 상황에도 대비시킬 수 있습니다. 엑셀에는 기본적인 활용 능력만 있는 사람이라도 대피 경로가 표시된 평면도를 만들 수 있게 도와주는 기능들이 마련되어 있습니다.
엑셀은 대피용 평면도 외에도 방 배치도, 좌석 배치도 등 다양한 평면도 작성에 활용할 수 있습니다. 특히 내장된 계산 기능을 활용하면 좌석 배치도를 그리면서 필요한 계산까지 함께 처리할 수 있습니다.
엑셀로 평면도 만드는 방법
오피스 365 엑셀로 평면도를 만들려면 아래 단계를 따르면 됩니다.
- 해당 공간의 구조를 기억하거나 기존 도면 확보하기
- 종이에 초안 스케치하기
- 터치패드 대신 마우스 사용하기
- 모든 출입구와 계단 위치 파악하기
- 종이 초안을 오피스 365 엑셀로 옮기기
지금부터 엑셀로 평면도를 만드는 과정을 하나씩 살펴보겠습니다.
평면도, 좌석 배치도, 방 정리 계획 등을 직접 그리고 싶은 순간이 분명 찾아옵니다. 예산이 부족해 전문 소프트웨어를 구매할 수 없거나, 실력이 있어서 굳이 전문가를 고용할 필요가 없을 수도 있습니다. 하지만 걱정하지 않아도 됩니다. 여러분에게는 이미 완벽한 도구, 즉 오피스 365 엑셀과 창의력, 실력, 시간이 모두 갖춰져 있으니까요.
1. 공간 구조를 기억하거나 도면 확보하기
먼저 해당 공간을 몇 차례 걸어 다니면서 전체 배치를 머릿속에 그려 보세요. 연필과 종이를 들고 이동하면서 원하는 공간을 스케치하면 더욱 좋습니다. 꼭 기억해야 할 중요한 구역은 메모해 두세요. 비상 대피 경로용 평면도라면 계단, 엘리베이터, 소화기 등의 위치를 반드시 적어 둬야 합니다. 스케치를 마친 후에는 종이 위의 도면대로 실제 공간을 따라 걸어 보며 일치하는지 확인하세요. 이 과정은 비상 대피 경로, 좌석 배치도, 인테리어 설계용 평면도 등 어떤 경우에도 동일하게 적용됩니다.
2. 종이에 초안 그리기
종이에 초안을 그리는 작업은 생각보다 훨씬 중요합니다. 엑셀에서 디자인할 때는 다 기억하고 있다고 생각해도 세부 사항을 놓치기 쉽습니다. 미리 그려둔 초안이 있으면 빠진 부분을 바로잡을 수 있고, 나중에 엑셀 작업물과 비교하며 올바른 방향으로 진행되고 있는지 점검하는 기준이 되어 줍니다.
3. 터치패드 대신 마우스 준비하기
노트북으로 작업한다면 터치패드 대신 유선 또는 무선 마우스를 사용하는 것이 좋습니다. 외장 마우스는 훨씬 편안하고 정밀한 조작을 가능하게 해줍니다. 값싼 보급형 제품이든 고급 제품이든 상관없습니다. 어떤 마우스든 엑셀에서 디자인 작업을 할 때 편의성과 정확도를 크게 높여 줄 것입니다.
4. 모든 출입구와 계단 위치 파악하기
디자인을 시작하기 전에 출입문, 계단, 엘리베이터 등 사람과 물건이 이동하는 동선의 핵심 지점을 모두 파악해 두세요. 특히 대피 경로가 포함된 평면도라면 이 요소들이 곧 생명과 직결되므로 빠짐없이 표시해야 합니다.

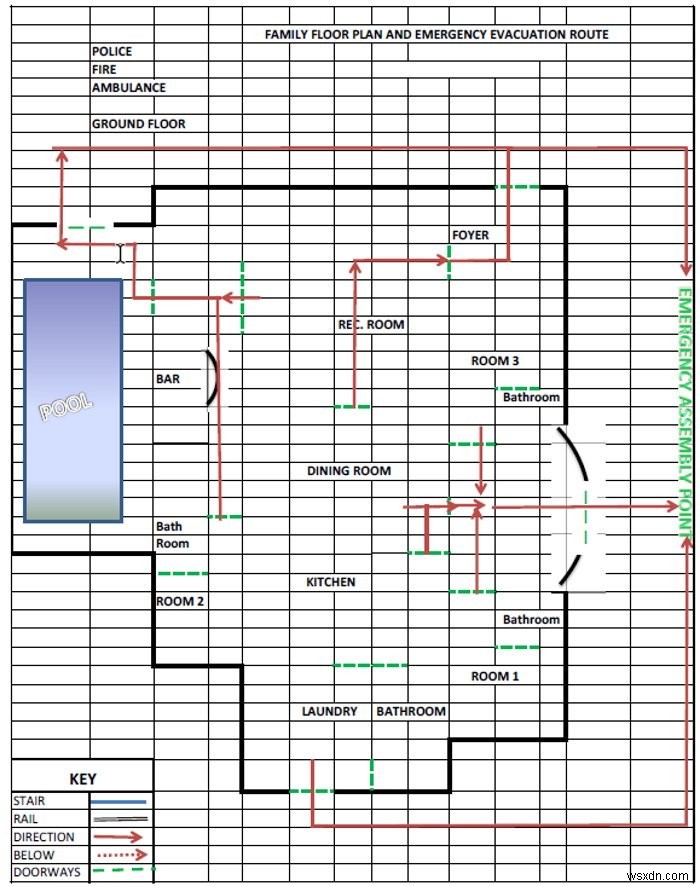

5. 종이 초안을 오피스 365 엑셀로 옮기기
이제 본격적으로 디자인을 엑셀로 옮기는 즐거운 작업에 들어갈 차례입니다. 엑셀은 격자(grid) 구조로 되어 있어 요소들을 정확하게 정렬하는 데 큰 도움이 됩니다. 다만 곡선을 표현할 때는 격자 때문에 다소 까다로울 수 있지만, 약간의 창의력과 상상력, 그리고 엑셀의 다양한 기능을 활용하면 충분히 해결할 수 있습니다.
디자인에 네 면 모두 요소가 들어간다면 엑셀 시트 한가운데 배치하는 것이 좋습니다. 시작 단계에서 정확하게 잡지 못하면 이후 디자인 전체에 영향을 미치고, 수정 작업에 많은 시간이 걸릴 수 있으므로 처음이 가장 중요합니다. 영역을 지정한 뒤 설계하려는 건물이나 공간의 전체 형태부터 그리기 시작하세요.

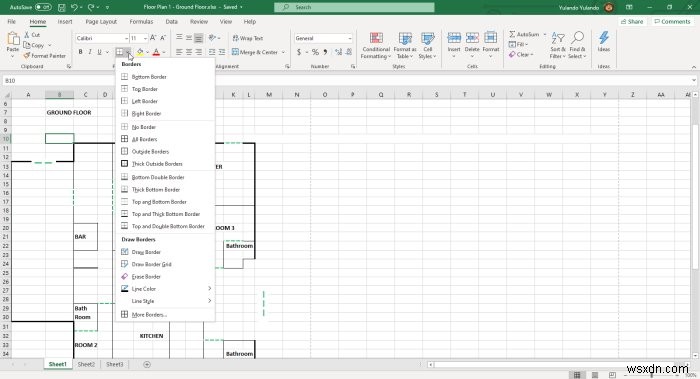

벽이나 주요 경계선은 굵은 테두리로 표현합니다. 안쪽 벽과 칸막이는 얇은 테두리로, 출입문은 점선으로 나타내면 좋습니다. 그 밖의 요소들은 원하는 기호나 아이템으로 자유롭게 표현할 수 있습니다. 단, 도면을 보는 사람이 이해할 수 있도록 반드시 범례를 함께 넣어 주세요.

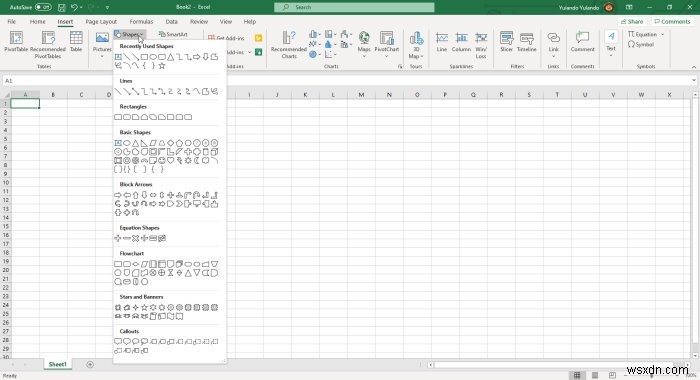

선, 호(arc), 사각형 같은 도형은 격자만으로 표현하기 어려운 요소들을 만들 때 매우 유용합니다. 도형은 테이블 같은 가구를 나타낼 수도 있고, 평면도의 곡선 구간이나 통로를 표현하는 데도 활용됩니다.

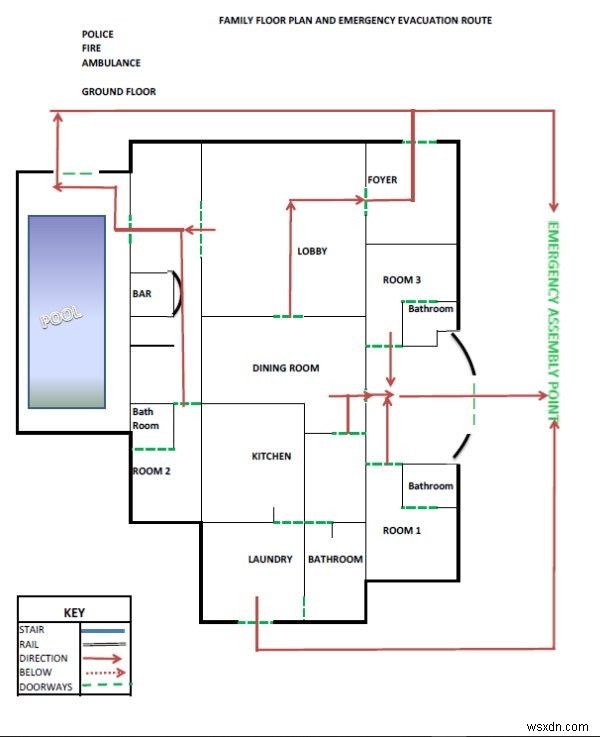

엑셀의 다양한 기능을 활용해 모든 요소를 배치하면 평면도가 완성됩니다. 엑셀 화면에서는 눈금선이 계속 표시되지만, 기본 설정에서는 인쇄되지 않습니다. 눈금선을 인쇄하고 싶다면 별도로 설정해야 하는데, 방법은 아래 인쇄 섹션에서 설명합니다.
완성된 평면도, 좌석 배치도, 그리고 그 어떤 도면이든 명확하고 간결해야 합니다. 도면을 보는 사람이 무엇을 해야 할지 한눈에 알 수 있어야 합니다. 오피스 365 엑셀은 평면도를 선명하고 읽기 쉽게 만들어 줍니다.
엑셀에서 평면도 인쇄하기
인쇄하기 전에 가장 먼저 확인할 것은 평면도가 몇 장의 용지에 걸쳐 있는지입니다. 인쇄 영역을 지정하면 용지 낭비를 막을 수 있습니다. 인쇄 영역은 평면도와 관련 정보가 담긴 부분으로 설정하면 됩니다.

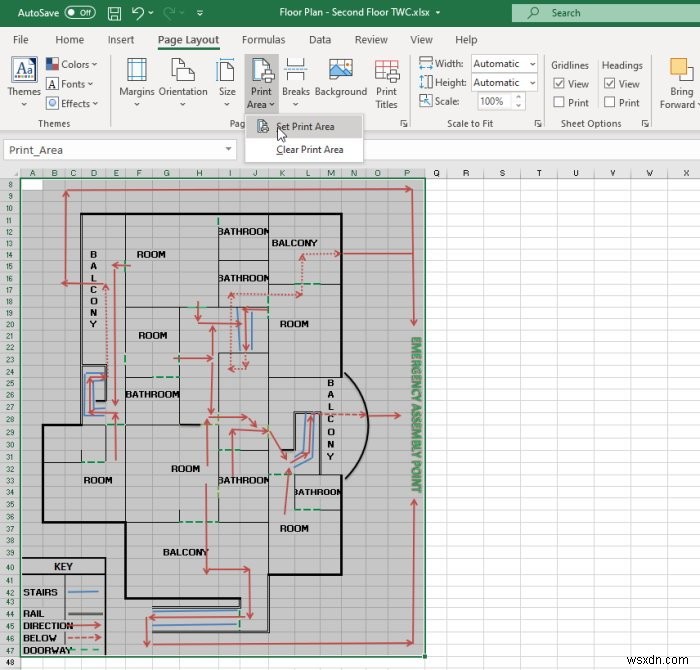

인쇄 영역을 설정하려면 포함하고 싶은 영역을 선택한 뒤 페이지 레이아웃 탭으로 이동하여 인쇄 영역을 클릭하고 인쇄 영역 설정을 누르면 됩니다. 인쇄 영역을 변경하거나 삭제하려면 페이지 레이아웃 → 인쇄 영역 → 인쇄 영역 지우기를 클릭하세요.

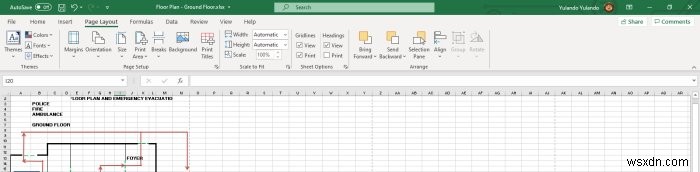

용지 크기를 변경하면 더 큰 평면도를 한 장에 담을 수 있습니다. 여백을 조정하는 방법으로도 평면도를 한 장에 맞출 수 있습니다. 최종 인쇄물에 눈금선을 포함할지, 아니면 평면도 선만 깔끔하게 출력할지 선택할 수도 있습니다. 눈금선을 인쇄하려면 페이지 레이아웃 탭에서 눈금선으로 이동한 뒤 인쇄를 선택하세요.
오피스 365 엑셀은 다른 마이크로소프트 오피스 앱들과 마찬가지로 매우 다재다능합니다. 겉으로 드러나는 것보다 훨씬 많은 작업을 처리할 수 있죠. 엑셀로 평면도나 다른 종류의 도면을 만드는 것은 생각보다 훨씬 쉽습니다. 기술적인 지식이 거의 필요 없기 때문에 오피스 365와 엑셀을 조금만 알아도 누구나 손쉽게 평면도를 만들 수 있습니다. 간편하고 저렴하게 도면을 디자인할 수 있는 도구로 오피스 365 엑셀을 적극 추천합니다.
