부팅되지 않는 Mac에서 데이터를 복구하는 9가지 검증된 방법

실용적인 Mac 데이터 복구 기술 단계별

Apple은 몇 년마다 Mac에 새로운 데이터 저장 기술을 채택합니다. 이전 Mac에서 파일을 복구하는 데 사용된 방법은 최신 Mac에서는 작동하지 않습니다. Mac 파일을 복구하려면 적절한 기술을 사용해야 합니다.

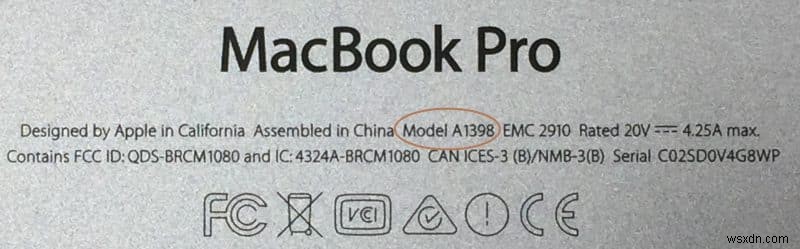

따라서 먼저 Mac 모델 번호를 식별해야 합니다. 뒷면 케이스에서 확인하실 수 있습니다. 아래 사진은 15인치 A1398 MacBook Pro에서 찍은 사진입니다.

모델 번호를 알고 나면 위의 목차로 이동하세요. Mac 모델을 언급하는 제목을 클릭하세요. Mac 데이터 복구 기술의 해당 섹션으로 연결됩니다. 목차는 모바일 장치에 표시되지 않습니다. 휴대폰을 사용하는 경우 아래 Mac 모델의 자막을 스캔해야 합니다.

MacBook(A1181, A1304, A1342) 및 MacBook Pro(A1278, A1286, A1297)에서 데이터 복구

이 방법은 13인치 MacBook 및 13인치, 15인치, 17인치 MacBook Pro에 적용됩니다. Apple은 2008년부터 2012년까지 이러한 Mac을 제조했습니다.

모든 MacBook 모델에는 데이터 저장 장치로 표준 SATA 기계식 하드 드라이브가 있습니다. 일부 소유자는 기존 대화형 하드 드라이브를 SATA SSD 드라이브로 업그레이드할 수 있지만 Mac 하드 드라이브 복구 절차는 거의 동일합니다.

귀하의 작업은 Mac에서 SATA 하드 드라이브 또는 SATA SSD 드라이브를 제거하고, 하드 드라이브를 "SATA-USB" 어댑터에 설치하고, 어댑터를 작동 중인 Mac에 연결하고, 데이터를 Mac에 복사하는 것입니다.

Mac 하드 드라이브에서 데이터를 복구하려면 다음 단계를 따르세요.

1. Phillip 드라이버를 사용하여 Mac의 뒷면 케이스를 엽니다.
2. 하드 드라이브 고정 브래킷의 나사를 푸세요.
3. SATA 케이블을 분리하고 Mac에서 하드 드라이브를 제거하세요.
4. 'SATA-USB' 어댑터에 하드 드라이브를 설치합니다.
5. 어댑터를 작동 중인 Mac의 USB 포트에 연결하세요.
6. 하드 드라이브의 macOS에 따라 사용자 비밀번호를 입력해야 할 수도 있습니다.
7. 하드 드라이브는 작동 중인 Mac에 외장 드라이브로 표시됩니다. 드라이브를 클릭하여 폴더를 엽니다.
8. 사용자 폴더로 이동하여 데스크톱, 문서, 다운로드, 영화, 음악, 사진 폴더를 Mac이나 다른 외부 드라이브에 복사합니다.

축하합니다! 고장난 Mac에서 데이터를 성공적으로 복구했습니다.

참고:

• macOS는 기본적으로 데스크탑에 외장 드라이브를 표시합니다. 하드 드라이브가 표시되지 않으면 시스템 기본 설정에서 외장 드라이브 옵션이 활성화되어 있는지 확인하세요.
• 여전히 데스크탑에서 대상 하드 드라이브를 볼 수 없다면 작동 중인 Mac의 macOS를 업그레이드해야 할 수도 있습니다. 이전 macOS에서 실행되는 Mac은 최신 macOS의 파일 시스템을 인식하지 못할 수 있습니다. 예를 들어 El Capitan에서 실행되는 Mac은 Caterina가 설치된 하드 드라이브를 인식하지 못합니다.

아래 사진은 일반적인 Mac 폴더 구조를 보여줍니다. Mac에 사용자 계정이 두 개 이상 있는 경우 모든 사용자 계정의 데이터를 백업해야 합니다.

하드 드라이브에 불량 섹터가 있는 경우 불량 섹터에 저장된 파일로 인해 복사 프로세스가 종료되고 오류 메시지가 표시됩니다. 터미널 유틸리티에서 이 Linux 명령을 사용하면 중지하지 않고 최대한 많은 파일을 복사할 수 있습니다. 이 명령은 불량 섹터에 저장된 손상된 파일을 건너뜁니다.

cp -Rp 소스 대상

예를 들어, 다음 명령은 "david"라는 사용자 계정의 데스크톱에 있는 모든 파일을 "Toshiba"라는 외부 드라이브로 복사합니다.

cp -Rp /Users/david/Desktop /Volumes/Toshiba

실패한 Mac에서 이메일을 복구하는 것은 약간 복잡합니다. 이메일을 검색하려면 전문가의 도움이 필요할 수 있습니다. 그러나 오늘날 대부분의 이메일 데이터는 메일 서버에 보관됩니다. 이메일 계정에 로그인하면 모든 이메일을 Mac에서 사용할 수 있습니다.

Retina 화면이 있는 MacBook Pro(A1425, A1502, A1398)에서 데이터 복구

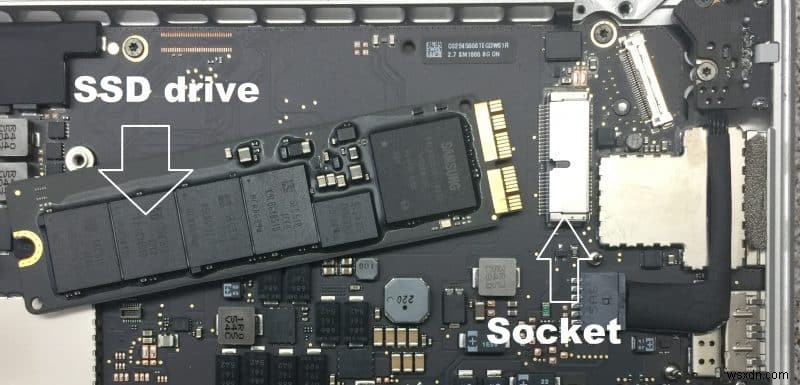

이 방법은 2012년부터 2015년까지 제조된 13인치 및 15인치 MacBook Pro에 적용됩니다. 모든 Mac에는 이동식 SSD 드라이브가 있습니다. 아래 사진은 A1502 MacBook Pro 로직 보드에서 제거된 SSD 드라이브를 보여줍니다.

Mac의 전원을 켤 수 있지만 정상적으로 부팅할 수 없는 경우 "대상 디스크 모드"로 부팅하여 데이터를 검색할 수 있습니다. 작업을 완료하려면 작동하는 Mac과 Thunderbolt 2 케이블이 필요합니다. 아래 사진은 왼쪽 MacBook이 대상 디스크 모드에 있는 모습을 보여줍니다.

장애가 발생한 MacBook Pro에서 파일을 검색하려면 다음 단계를 따르세요.

1. Mas가 꺼질 때까지 전원 버튼을 5초 이상 누르세요.
2. 전원 버튼을 다시 누르고 즉시 화면에 벼락 기호가 나타날 때까지 'T' 키를 길게 누르세요.
3. 이제 Mac이 대상 디스크 모드에 있습니다. Thunderbolt 케이블을 Mac과 두 번째 Mac에 연결하세요.
4. 대상 디스크 드라이브에 액세스하려면 사용자 이름과 비밀번호를 입력해야 할 수도 있습니다.
5. 작업 중인 Mac의 데스크탑에 외장 하드 드라이브가 표시됩니다.
6. 모든 계정의 홈 폴더를 Mac이나 다른 외부 드라이브에 복사합니다. 홈 폴더에는 데스크톱, 문서, 다운로드, 영화, 음악, 사진이 포함되어야 합니다.

Mac이 완전히 죽은 경우 위의 방법을 사용할 수 없습니다. 동일한 모델 또는 호환되는 모델의 Mac을 구입해야 합니다. 죽은 Mac에서 SSD 드라이브를 제거하고 작동하는 Mac에 설치하십시오. 작동 중인 Mac에서 SSD 드라이브를 부팅합니다. 외장 드라이브를 연결하고 SSD 드라이브에서 데이터를 복사하세요.

호환 가능한 Mac이란 두 Mac이 동일한 유형의 SSD 드라이브(동일한 스토리지 기술)를 사용하는 것을 의미합니다.

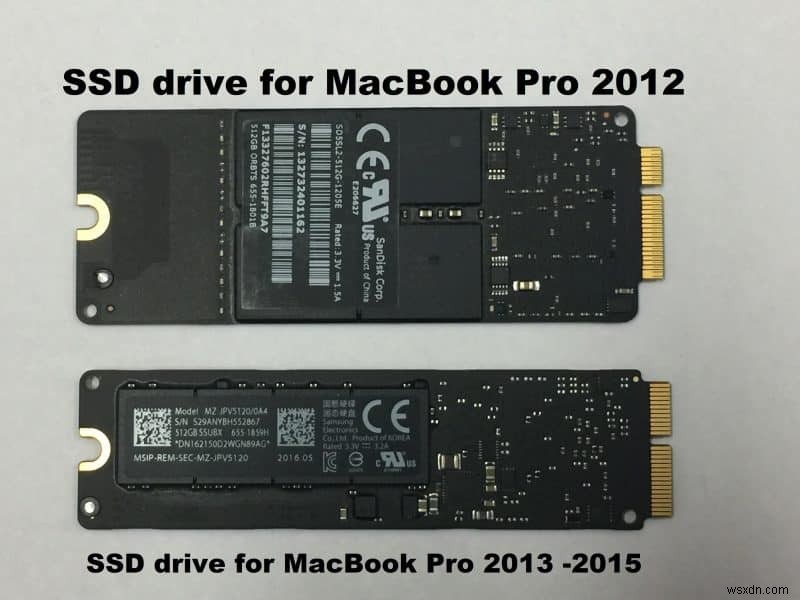

A1425 MacBook Pro는 2012 A1398 MacBook Pro와 호환됩니다. 2013-2015 A1502 MacBook Pro는 2013-2015 A1398 MacBook Pro와 호환됩니다. 아래 사진은 MacBook Pro에 사용되는 두 가지 유형의 SSD 드라이브를 보여줍니다.

터치바 A1708이 없는 MacBook Pro에서 데이터 복구

이 방법은 2016년부터 2017년까지 제조된 터치바가 없는 13인치 MacBook Pro에 적용됩니다. 이 MacBook Pro에는 이동식 SSD 드라이브도 있습니다.

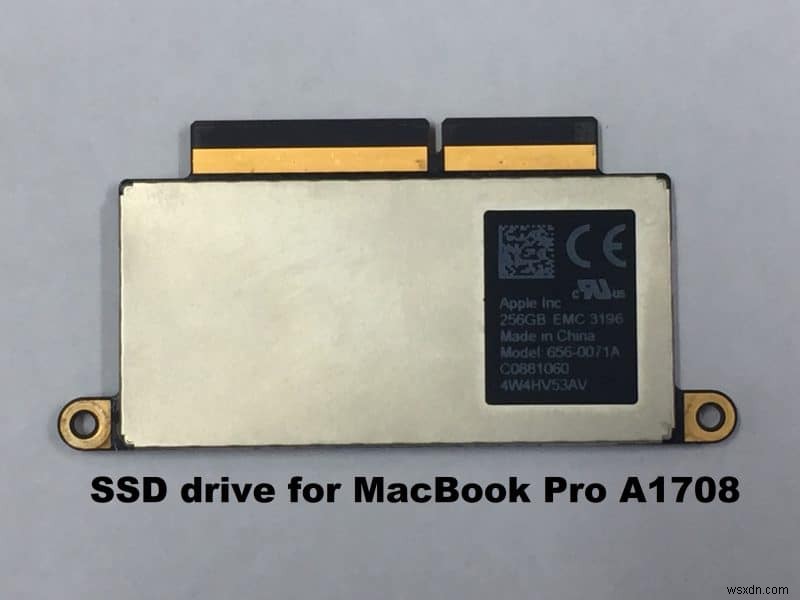

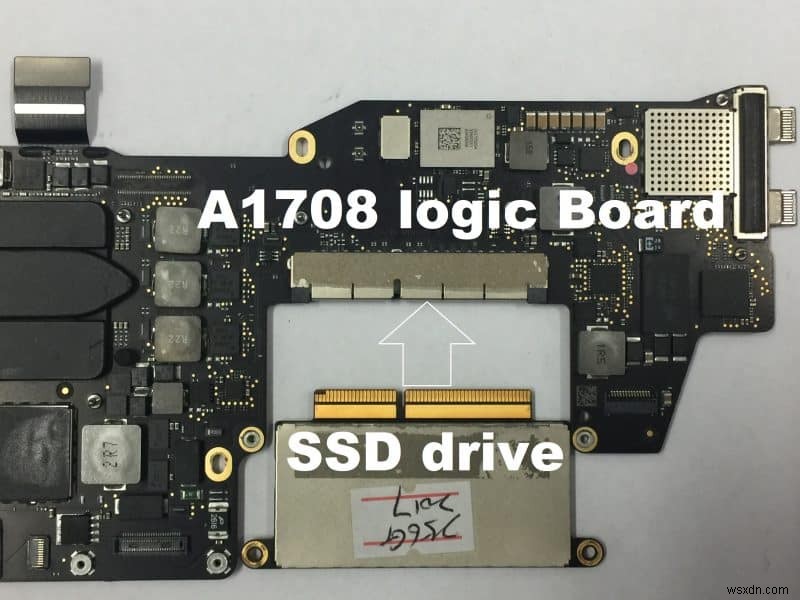

이 모델은 이동식 데이터 저장 기술을 사용하는 마지막 Mac입니다. 아래 사진은 A708 MacBook 로직 보드에서 제거된 SSD 드라이브를 보여줍니다.

Mac이 완전히 작동하지 않는 경우 A1708이 작동하는 Mac을 구입해야 합니다. 죽은 Mac에서 SSD 드라이브를 제거하고 작동하는 Mac에 설치하십시오. SSD 드라이브는 새 드라이버를 설치하지 않고도 작동 중인 Mac에서 부팅할 수 있습니다. 외장 드라이브를 연결하고 SSD 드라이브에서 데이터를 복사하기만 하면 됩니다. 그게 전부입니다.

Mac의 전원을 켤 수 있지만 정상적으로 부팅할 수 없는 경우 위의 섹션 2에서 설명한 대로 "대상 디스크 모드"로 부팅하여 데이터를 검색할 수 있습니다.

MacBook Pro A1707 및 A1706의 데이터 복구

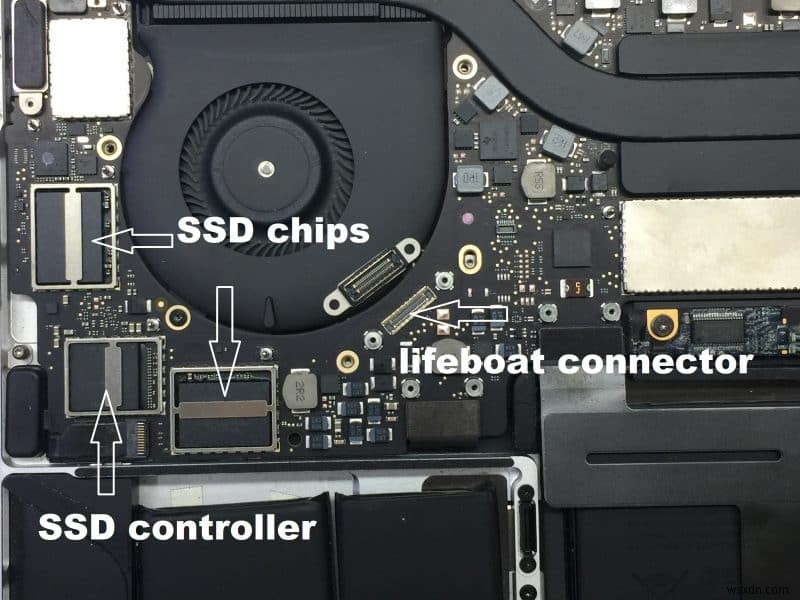

이 방법은 2016년부터 2017년까지 제조된 터치 바가 있는 13인치 및 15인치 MacBook Pro에 적용됩니다. 이 모델의 SSD 드라이브는 로직 보드에 납땜되어 있으며 분리할 수 없습니다. 아래 사진은 A1706 MacBook Pro 로직 보드에 납땜된 SSD 칩을 보여줍니다.

오작동으로부터 Mac 데이터 복구 Mac은 모든 Apple 컴퓨터에 이동식 HDD 또는 SSD 드라이브가 함께 제공되었기 때문에 간단한 작업이었습니다. 위에서 설명한 대로 결함이 있는 Mac에서 하드 드라이브나 SSD 드라이브를 제거하고 작동하는 Mac에 넣은 다음 데이터 전송 프로세스를 즉시 시작할 수 있습니다. 때로는 데이터 전송 프로세스를 지원하기 위해 데이터 복구 소프트웨어가 필요할 때가 있습니다. 극단적인 경우에는 데이터 읽기/쓰기 헤드나 하드 드라이브 내부 제어 보드를 교체해야 합니다. 이러한 도구와 기술로 무장하면 하드 드라이브 내부 회로가 어떻게 작동하는지 알 필요가 없으며 여전히 높은 데이터 복구 성공률을 달성할 수 있습니다. 안타깝게도 이러한 Mac 데이터 복구 방법은 새 MacBook에서는 작동하지 않습니다.

새로운 MacBook 로직 보드 디자인은 2015년부터 분리 가능한 하드 드라이브에서 분리 불가능한 SSD 칩으로 전환되었습니다. Apple에 따르면 로직 보드에 SSD 칩이 통합되어 데이터 전송 속도와 데이터 보안이 향상될 것입니다. 반면, 온보드 SSD 칩이 있는 죽은 로직 보드에서 파일을 복구하는 것은 특히 물에 손상된 MacBook의 경우 더욱 어려워집니다. 요즘에는 특정 성공률을 달성하기 위해 SSD 회로가 어떻게 작동하는지 이해해야 합니다.

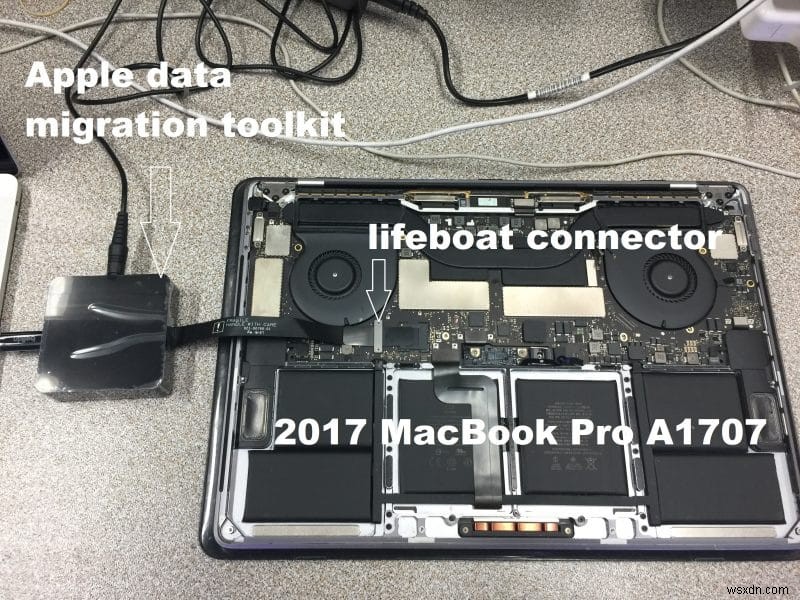

이러한 모델의 실패한 Mac에서 데이터를 복구하려면 "Apple Data Migration Toolkit"(Apple 부품 번호 076-00236)이라는 도구 키트를 사용할 수 있습니다. 아래와 같이 이 툴킷을 비기능 로직 보드의 "구명정" 커넥터에 연결할 수 있습니다:

툴킷은 고장난 로직 보드의 SSD 회로에 전원을 공급합니다. 도구가 데이터가 포함된 SSD 칩과 성공적으로 통신하면 USB-C 포트를 통해 작동 중인 Mac에 데이터를 복사할 수 있습니다. 이 작업을 완료하려면 USB-C 포트가 있고 작동하는 Mac과 Apple 데이터 마이그레이션 툴킷이 필요합니다.

고장난 로직 보드의 '구명정' 커넥터를 통해 데이터를 검색하려면 다음 단계를 따르세요.

1. MacBook 후면 케이스를 제거하고 배터리를 분리하세요.
2. '구명정' 커넥터 캡에 있는 나사 2개를 제거하고 덮개 캡을 제거합니다.
3. Apple 툴킷을 로직 보드 '구명정' 커넥터에 연결하고 도구의 전원을 켜세요.
4. USB-C 데이터 케이블을 사용하여 툴킷을 작동 중인 Mac에 연결하세요.
5. 비밀번호를 묻는 팝업 화면이 표시됩니다. 하드 드라이브를 잠금 해제하려면 사용자 계정의 비밀번호를 입력하세요.
6. 오류가 발생한 로직 보드의 SSD 드라이브는 데스크탑에 외장 드라이브로 표시됩니다.
7. 외장 드라이브를 클릭하고 콘텐츠를 엽니다.
8. 계정의 모든 폴더를 Mac이나 외장 드라이브에 복사하세요.

참고:

• 툴킷을 연결하기 전에 MacBook 내부 배터리를 분리하십시오. 그렇지 않으면 SSD 칩과 툴킷이 손상될 수 있습니다.
• 필요한 비밀번호는 작동 중인 Mac에 사용하는 비밀번호가 아니라 고장난 Mac에 사용한 비밀번호를 나타냅니다.
• 고장난 로직 보드의 상태에 따라 SSD 회로가 다시 고장나기 전에 데이터를 복사할 수 있는 작은 기회가 있을 수 있습니다. 데이터를 백업하는 가장 빠른 방법은 데스크탑, 문서, 다운로드, 영화, 음악 및 사진을 포함한 모든 개인 폴더를 작업 중인 Mac의 데스크탑에 수동으로 복사하는 것입니다. Carbon Copy Cloner와 같은 소프트웨어를 사용하여 전체 드라이브를 복제하도록 선택할 수 있습니다. 하지만 설치된 애플리케이션 수에 따라 복제 작업이 최대 10배 더 오래 걸릴 수 있다는 점을 명심하세요.
• 물 손상으로 인해 로직 보드가 고장난 경우 부식되거나 탄 칩을 교체한 후 데이터를 복구하기 전에 로직 보드를 청소하고 건조해야 합니다. 단락 회로로 알려진 전자 브리지는 습기, 황혼, 미네랄 및 설탕의 혼합물에 의해 로직 보드 회로 사이에 형성될 수 있습니다. 툴킷을 로직 보드에 연결하면 이러한 브리지가 파괴를 시작하여 심각하고 치명적인 손상을 초래합니다. 따라서 데이터가 중요한 경우 사전에 전문가의 조언을 구하세요. 귀하의 귀중한 데이터를 평판이 좋은 전문가의 손에 맡기는 것은 매우 중요합니다. 첫 번째 데이터 복구 시도가 실패하면 두 번째 시도는 최고의 전문가에게도 훨씬 더 어려울 것입니다. 첫 번째 시도에서 이미 데이터가 파괴되었기 때문에 두 번째 기회가 전혀 없는 경우도 있습니다.

IT-Tech Online은 Mac 데이터 복구를 전문으로 합니다. Mac 모델 및 결함 설명과 함께 당사에 문의하십시오. 숙련된 직원이 귀하에게 전화하여 귀하의 현재 상황에 따른 옵션을 논의할 것입니다.

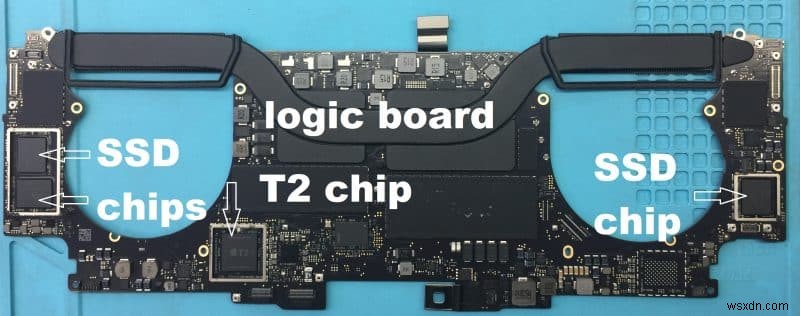

T2 보안 칩 또는 M1, M2 CPU(A1989, A1990, A2141, A2159, A2171, A2251, A2289, A2338)가 장착된 MacBook Pro에서 데이터 검색

이 범주의 모델에는 2018년부터 2023년까지 제조된 모든 13", 14", 15" 및 16" MacBook이 포함됩니다. 모두 온보드 SSD 칩이 있습니다. 논리 보드에는 긴급 데이터 복구를 위한 "구명정" 커넥터가 없습니다. 또한 Mac의 Apple T2 보안 칩 또는

Apple Silicon M1 및 M2 CPU는 SSD 칩에 데이터를 저장하기 전에 자동으로 데이터를 암호화합니다.

하드웨어 수준의 데이터 암호화는 SSD 칩에서 직접 데이터를 검색하더라도 정보가 암호화되어 쓸모가 없다는 것을 의미합니다. 데이터를 복구하는 유일한 방법은 로직 보드를 수리하고 최소한 일시적으로 MacBook을 작동시키는 것입니다. 로직 보드를 수리할 수 없으면 데이터는 확실히 사라집니다. 아래 사진은 A1990 MacBook Pro 로직 보드의 SSD 칩과 Apple T2 칩을 보여줍니다.

데이터 보안은 Mac 컴퓨터의 가장 중요한 판매 포인트 중 하나입니다. 높은 수준의 데이터 보안을 달성하기 위해 Apple은 이전에 SSD 칩에 액세스하는 데 사용했던 모든 지름길을 차단했습니다. 따라서 이러한 죽은 Mac에서 데이터를 복구하는 것은 어렵고 성공률도 낮습니다. 소수의 칩 레벨 로직 보드 수리 전문가만이 이 작업을 수행할 수 있습니다.

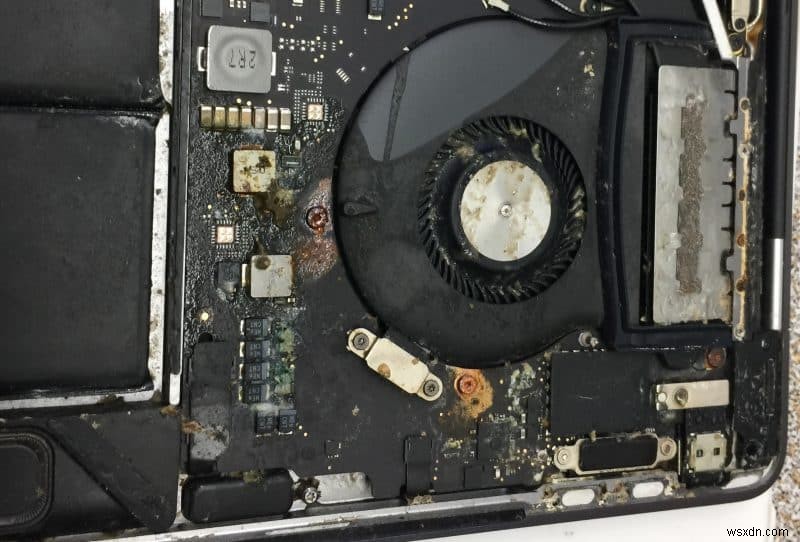

물 손상은 T2 칩 Mac의 가장 일반적인 실패 요인입니다. 손상 정도는 유출된 액체를 어떻게 처리하느냐에 따라 달라집니다. Mac을 즉시 끄고 절대 다시 켜지 않으면 Mac이 수리 가능하고 데이터가 안전하다는 것을 거의 보장할 수 있습니다. 아래 사진처럼 액체로 손상된 후 건조된 MacBook을 켜면 심각한 손상이 발생합니다. 이 주제에 대한 자세한 내용은 MacBook Air 또는 MacBook Pro에 물을 쏟았는데 어떻게 해야 할까요?

현재 IT-Tech Online은 호주 내에서 우편 데이터 복구 서비스를 제공합니다. 미국이나 기타 국가에 거주하는 경우 뉴욕의 Rossman Repair Group에 문의하세요. 전세계 우편 서비스를 제공합니다.

MacBook Air(A1369, A1370, A1465, A1466)에서 데이터 복구

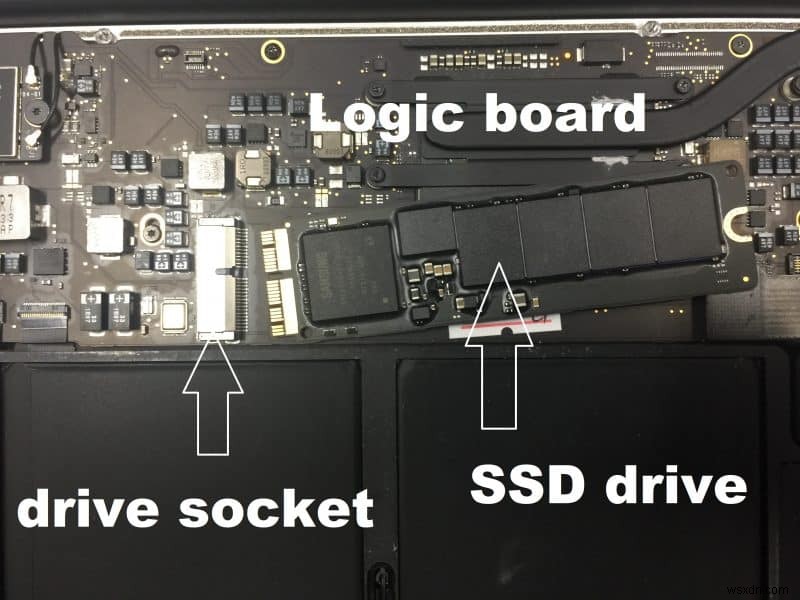

이 방법은 2010년부터 2017년까지 제조된 11인치 및 13인치 MacBook Air에 적용됩니다. 이러한 모든 Mac에는 이동식 SSD 드라이브가 함께 제공됩니다. 아래 사진은 A1466 MacBook Air 로직 보드에서 제거된 SSD 드라이브를 보여줍니다.

MacBook Air가 완전히 죽지 않았다면 정상적으로 부팅할 수 없습니다. 위의 섹션 2에서 설명한 대로 "대상 디스크 모드"로 부팅하여 데이터를 검색할 수 있습니다. 작업을 완료하려면 제대로 작동하는 Mac과 Thunderbolt 케이블이 필요합니다.

MacBook에 전원이 들어오지 않는 경우 동일한 모델 또는 작동하는 "호환" MacBook Air를 찾아야 합니다. 죽은 Mac에서 SSD 드라이브를 제거하고 작동하는 Mac에 설치하십시오. 작동 중인 Mac에서 SSD 드라이브를 부팅하고 데이터를 외장 드라이브에 복사하세요.

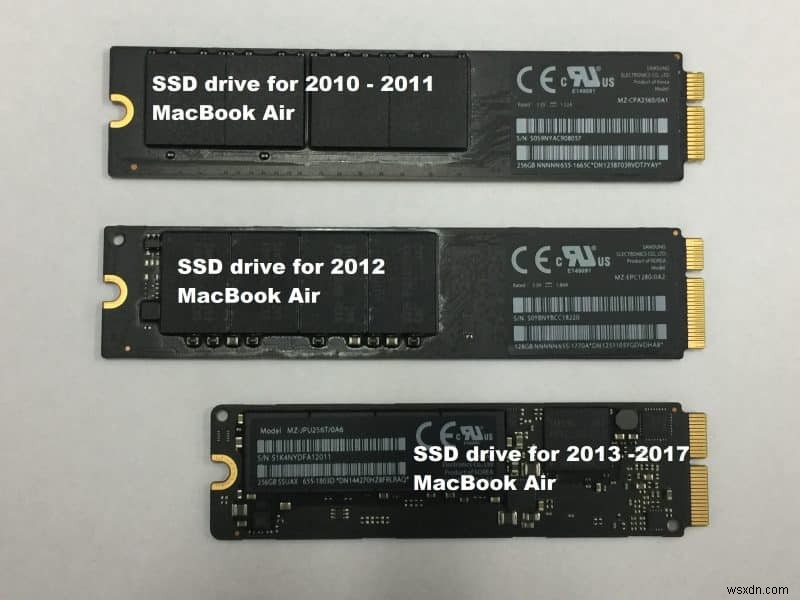

아래 사진과 같이 이 MacBook Air 그룹에는 세 가지 유형의 SSD 드라이브가 사용됩니다. 이들은 서로 다른 기술, 서로 다른 인터페이스(핀아웃)를 사용하며 교환이 불가능합니다. 2011~2012년에 생산된 모델 A1369와 A1370은 동일한 SSD 드라이브를 사용합니다. 2012년에 생산된 모델 A1465와 A1466은 동일한 종류의 SSD 드라이브를 사용합니다. 2013년부터 2017년까지 제조된 모델 A1465와 A1466은 동일한 SSD 드라이브를 사용합니다.

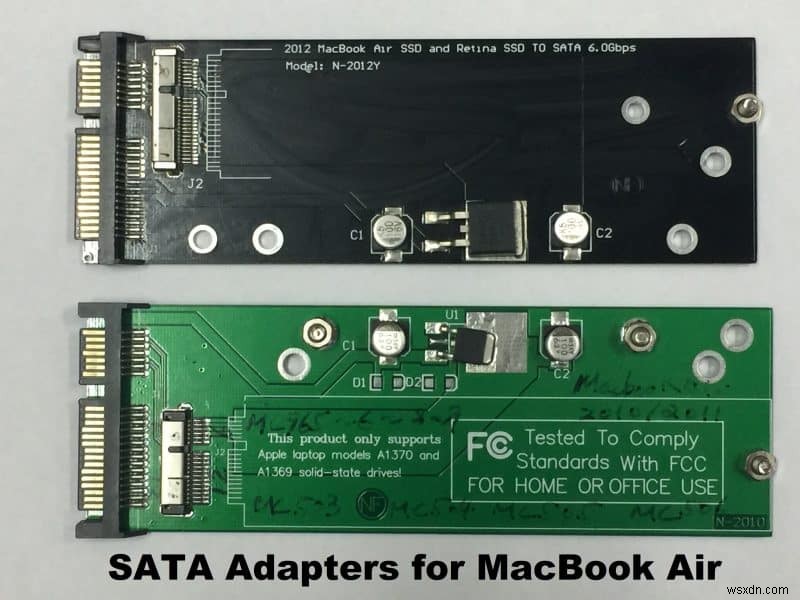

또한 SSD 드라이브를 표준 SATA 드라이브로 변환하는 어댑터를 구입한 다음 작동하는 Mac에 연결하여 데이터를 검색할 수도 있습니다.

12인치 MacBook A1534의 데이터 복구

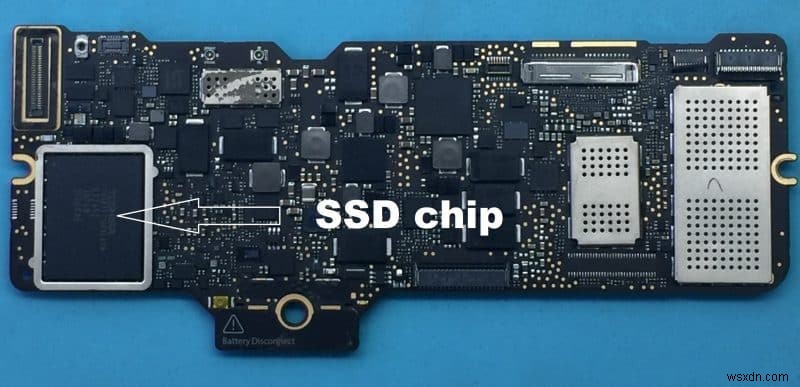

Apple은 이 보급형 모델을 2015년부터 2017년까지 제조했습니다. MacBook은 온보드 SSD 칩을 사용하며 로직 보드에는 "구명정" 커넥터가 없습니다. 데이터를 복구하기 전에 고장난 로직 보드를 전문가에게 수리받는 것이 가장 좋습니다. 아래 사진은 A1534 MacBook 로직 보드에 납땜된 SSD 칩을 보여줍니다.

이 저가형 MacBook에는 냉각 팬 없이 저가형 Intel CPU가 탑재되어 있습니다. 따라서 이 모델의 가장 큰 문제는 CPU 과열입니다.

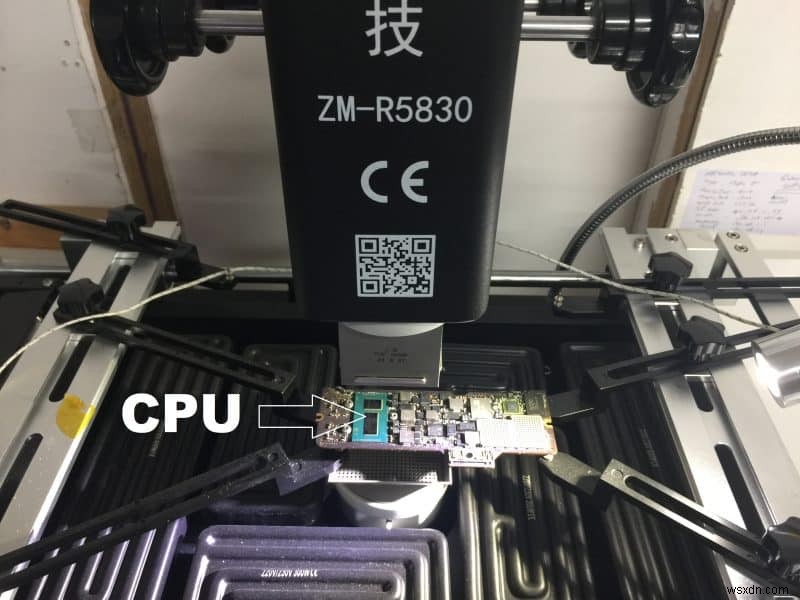

CPU 과열로 인해 MacBook이 고장난 경우 데이터를 다시 가져올 수 있는 좋은 기회가 있습니다. 아래와 같이 BGA 재작업 스테이션을 사용하여 CPU를 리플로우할 수 있습니다. 이 일은 전문가에게 맡기는 것이 좋습니다.

리플로우 후 로직 보드는 적어도 잠시 동안은 다시 작동해야 합니다. MacBook의 전원을 켜고 가능한 한 빨리 데이터를 백업하세요. MacBook은 몇 주 또는 몇 시간 동안만 작동할 수 있습니다. 데이터를 복구할 수 있는 기회를 활용하세요.

iMac(A1224, A1225, A1311, A1312, A1418, A1419)에서 데이터 복구

Apple은 2019년까지 iMac에서 2.5인치 또는 3.5인치 표준 SATA 하드 드라이브를 사용했습니다. iMac에서 데이터를 복구하는 것은 쉽습니다.

iMac을 켤 수 있지만 제대로 부팅되지 않는 경우, iMac을 강제로 "대상 디스크 모드"로 설정하여 데이터를 검색할 수 있습니다. 작업을 완료하려면 작동하는 Mac과 Thunderbolt 케이블이 필요합니다. iMac이 비교적 새 제품이라면 USB-C 유형의 Thunderbolt 3 케이블이 필요합니다.

Apple iMac에서 파일을 복구하려면 다음 단계를 따르세요.

1. iMac에서 전원 코드를 뽑고 5초 동안 기다린 후 전원 코드를 다시 연결하세요.
2. 전원 버튼을 누르고 즉시 화면에 벼락 기호가 나타날 때까지 'T' 키를 길게 누르세요.
3. iMac이 대상 디스크 모드에 있는 경우. Thunderbolt 케이블을 iMac과 작동 중인 Mac에 연결하세요.
4. 작동 중인 Mac의 데스크탑에 iMac의 하드 드라이브가 표시됩니다.
5. 각 계정의 홈 폴더를 Mac이나 외장 드라이브에 복사하세요.

참고:

iMac을 강제로 "대상 디스크 모드"로 설정하려면 유선 USB 키보드가 필요할 수 있습니다. iMac과 함께 제공되는 Bluetooth 키보드는 이 특정 작업에 안정적이지 않습니다.

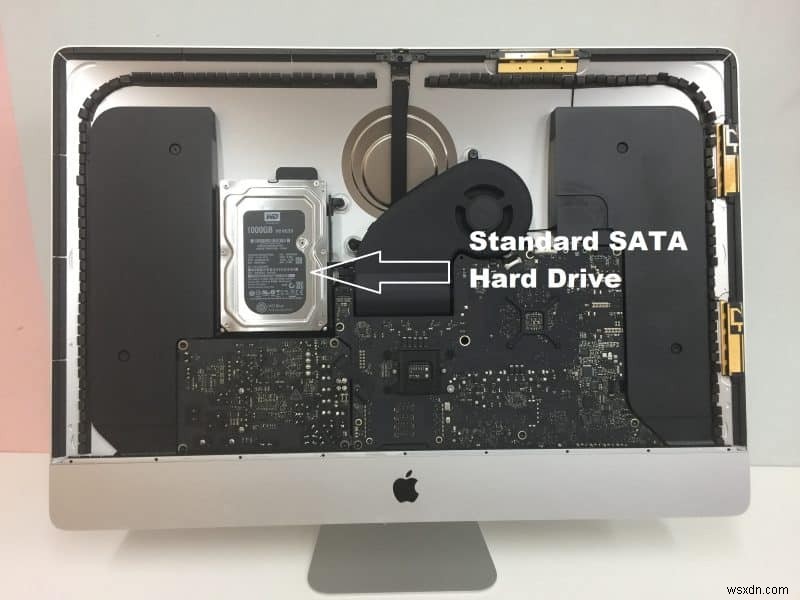

iMac에 전원이 전혀 들어오지 않는 경우 iMac에서 화면을 제거할 수 있습니다. 그런 다음 iMac 케이스에서 하드 드라이브를 제거하세요.

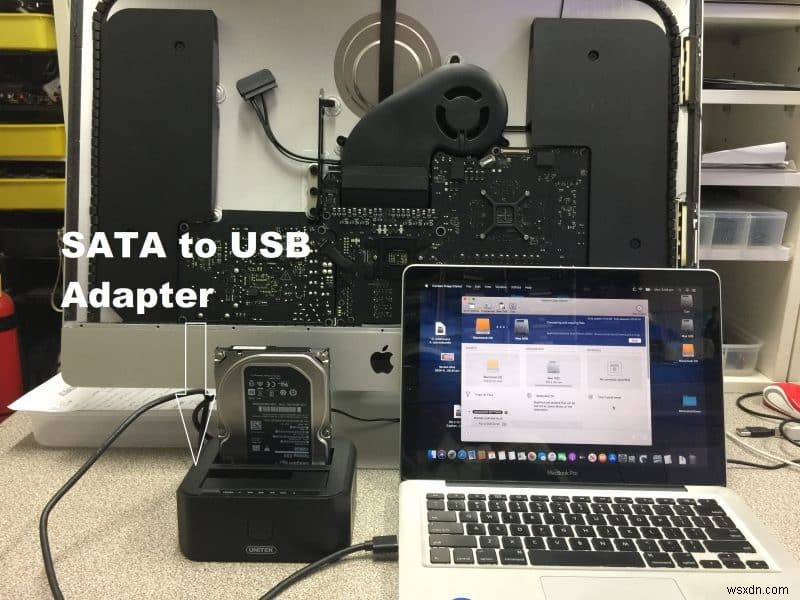

일반적으로 27인치 iMac은 3.5인치 하드 드라이브를 사용하고, 21.5인치 iMac은 2.5인치 하드 드라이브를 사용합니다. 아래와 같이 적합한 SATA-USB 변환기를 구해야 합니다.

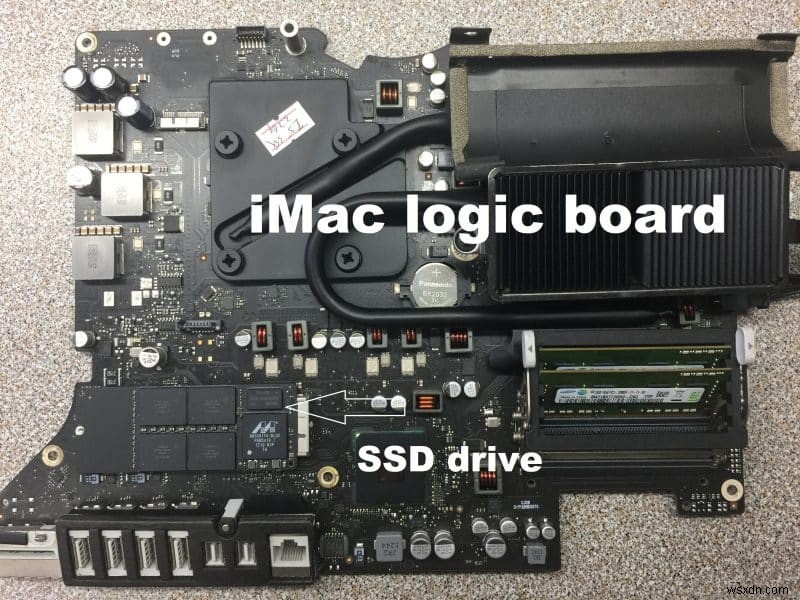

일부 고급형 iMac은 퓨전 드라이브 기술을 사용합니다. 퓨전 드라이브 기술은 느린 기계식 하드 드라이브와 빠른 SSD 드라이브를 단일 드라이브로 결합하여 속도를 높입니다. 기계식 하드 드라이브와 SSD 드라이브를 제거해야 합니다. SSD 드라이브는 아래와 같이 로직 보드의 반대편에 있습니다. iMac 케이스에 접근하려면 전체 로직 보드를 iMac 케이스에서 제거해야 합니다.

이제 퓨전 드라이브를 지원하는 작동 중인 iMac에 두 드라이브를 모두 설치하십시오. iMac을 정상적으로 부팅하고 데이터를 외장 드라이브로 검색하세요.

물에 손상된 MacBook Pro에서 데이터를 복구하는 방법 – 사례 연구

사례 연구를 위해 우리가 보유한 Mac은 터치바가 있는 2017년 15인치 MacBook Pro A1707입니다. 고객이 키보드에 물 한 컵을 쏟았습니다. MacBook은 잠시 동안 작동한 후 자동으로 전원이 꺼졌습니다. 그 이후로 고객은 더 이상 MacBook의 전원을 켤 수 없었습니다. 그는 노트북을 애플스토어로 가져갔습니다. 천재 바 기술자는 그에게 이 Macbook Pro의 로직 보드에 결함이 있으며, 죽은 MacBook Pro에서 데이터를 복구할 방법이 없다고 말했습니다. 그는 우리에게 오기 전에 다른 6개의 컴퓨터 수리점에서도 같은 이야기를 들었습니다. 이 MacBook의 데이터는 고객에게 매우 중요합니다. 불행하게도 그는 데이터 백업을 가지고 있지 않았습니다.

물에 손상된 MacBook Pro 검사

로직 보드 CPU 코어 전원 공급 장치가 접지로 단락되었습니다. CPU에 직접 가해지는 고전압으로 인해 CPU가 사망했습니다. CPU 코어 파워 레일과 구명정 포트가 불에 탔습니다. 화면과 키보드도 손상되었습니다. 이 Mac은 경제적으로 수리가 불가능합니다. 우리의 임무는 이 죽은 로직 보드의 온보드 SSD 칩에서 모든 데이터를 복구하는 것입니다.

이 2016~2017 MacBook 터치바 모델의 로직 보드에는 구명정이라는 포트가 있습니다. 이 포트는 죽은 로직 보드에서 데이터를 복구하도록 설계되었습니다. 손상된 CPU를 교체하는 것은 매우 어렵고 비용이 많이 들기 때문에 로직 보드 전체를 수리할 필요가 없습니다. 대신 로직 보드의 SSD 회로 부분만 수정하면 됩니다. SSD 회로와 구명정 포트가 작동하면 데이터 복구 도구를 로직 보드에 연결하여 데이터를 검색할 수 있습니다.

Apple 데이터 마이그레이션 툴킷

아래는 MacBook Pro 터치 바 A1707에 있는 구명정 포트의 전자 다이어그램(Apple 회로도 820-00281)입니다. 작동하는 Mac 로직 보드에는 구명정 포트를 덮는 캡이 있습니다. 따라서 왼쪽에 있는 PCH(플랫폼 컨트롤러 허브)는 구명정 포트를 통해 오른쪽에 있는 SSD 칩과 통신할 수 있습니다. 여기서는 Apple 데이터 마이그레이션 툴킷(076-00236)의 작동 방식을 강조합니다.

죽은 로직 보드의 SSD 회로가 손상되지 않는 한 구명정 포트의 캡을 제거하고 Apple 데이터 마이그레이션 툴킷을 포트에 삽입하여 데이터를 검색할 수 있습니다. 툴킷의 전원을 켜고 작동 중인 Mac(죽은 Mac에서 데이터를 읽는 데 사용하는 Mac)에 연결하면 툴킷은 이러한 제어 신호와 전원 레일을 죽은 MacBook에 보내 다음 작업을 수행합니다. 그러면 툴킷이 마침내 결함이 있는 로직 보드의 SSD NAND 칩을 제어하고 데이터 전송 프로세스를 시작할 수 있습니다.

1. Apple 데이터 마이그레이션 툴킷(076-00236)은 SSD_PWR_LB_EN 제어 신호와 PP3V3_S5_POLARIS 3.3V 전원 레일을 전송하여 SSD 전원 관리 IC(Polaris PMIC) u9300을 활성화하고 전원을 켭니다. PMIC u9300은 SSD 컨트롤러 칩 u8605와 4개의 SSD NAND 칩 u9100, u9110, u9200, u9210에 전원을 공급하는 11개의 전원 레일을 생성합니다. 이러한 SSD NAND 칩에는 사용자 데이터가 포함되어 있습니다. 우리의 임무는 이러한 NAND 칩에서 데이터를 검색하는 것입니다.
2. 그런 다음 툴킷은 SSD_RESET_LB_L을 전송하여 SSD 컨트롤러 u8605를 초기화합니다. 그러면 u8605는 시스템 시계를 요청하는 SSD_CLKREQ_LB_L을 보냅니다.
3. 이 키트는 필요에 따라 SSD 컨트롤러와 4개의 SSD NAND 칩에 100Mhz 클록 PCIE_CLK100M_SSD_LB를 보냅니다.
4. 이 키트는 한 쌍의 PCI_E 버스인 PCIE_SSD_R2D_LB 및 PCIE_SSD_D2R_LB를 활용하여 SSD NAND 칩에서 데이터 전송을 요청하는 SSD 컨트롤러와 통신합니다.
5. 이 툴킷은 이전에 CPU/PCH에서 필요했던 모든 SSD 전원 및 컨트롤러 기능을 대신합니다. 따라서 CPU를 고칠 필요가 없습니다.

로직 보드 수리 및 SSD 드라이브에서 데이터 복구

1. 구명정 포트 커넥터가 파손되었으므로 이를 제거하고 적합한 커넥터로 교체해야 합니다. 이 작업에는 마이크로 납땜 기술이 필요합니다.
2. 멀티미터를 사용하여 u9300의 주 전원 레일 PP3V3_S5_POLARIS를 측정하고 접지에 단락되지 않았는지 확인하세요. 이 칩의 회로가 단락되면 데이터 복구 툴킷이 손상되고 SSD 회로의 전원 레일에 대한 추가 조사와 수리가 필요합니다. 다행히 SSD 회로의 모든 전원 레일이 작동하고 있습니다. 이것은 우리에게 많은 시간을 절약해 줍니다. 수많은 상점이 수리에 실패했는데도 여전히 쉽게 일자리를 구할 수 있다는 것은 믿을 수 없는 일입니다.
3. PCI_E 버스 세 쌍을 청소하고 측정하여 제대로 작동하는지 확인하세요.
4. 키트를 결함이 있는 로직 보드의 구명정 포트에 연결하고 장비 전원을 켭니다.
5. 키트의 USB-C 케이블을 작동하는 Mac에 연결하면 결함이 있는 로직 보드의 SSD 드라이브가 화면에 외부 드라이브로 표시됩니다.
6. 외장 드라이브 아이콘을 두 번 클릭하고 사용자 비밀번호를 입력합니다. 이제 데드 로직 보드의 SSD 드라이브를 표준 외부 드라이브로 액세스할 수 있습니다.
7. 사용자 폴더를 열고 모든 데이터를 MacBook 내장 드라이브로 전송하세요. 가능한 한 빨리 죽은 로직 보드에서 데이터를 전송해야 합니다. 때로는 불안정한 로직 보드에서 데이터를 검색할 수 있는 기회가 매우 작습니다.
