SMC(System Management Controller)란?
SMC(시스템 관리 컨트롤러)는 Apple 컴퓨터 관리 코드가 내장된 프로그래머블 칩입니다. 이번 글에서는 MacBook Air 13인치 2015~2017년형 로직 보드 회로도 820-00165를 참고 자료로 사용합니다.
Apple 컴퓨터 모델마다 고유한 코드가 존재합니다. 즉, 한 모델의 SMC 칩을 다른 모델에 사용할 수 없습니다. 칩 표면의 마킹이 동일해 보여도 실제로 중요한 것은 칩 내부에 저장된 코드입니다.
SMC는 매우 복잡한 칩으로, Intel CPU/PCH와 협력하여 화면 밝기 제어, 배터리 충전 제어 등 MacBook의 전원을 처음부터 끝까지 관리하고 모니터링합니다. 아래 다이어그램과 같이 SMC 칩을 구동하려면 SMC 전원, SMC 클럭, SMC 리셋 신호 세 가지를 공급해야 합니다.
SMC 전원 공급 구조 – PP3V42_G3H 레일

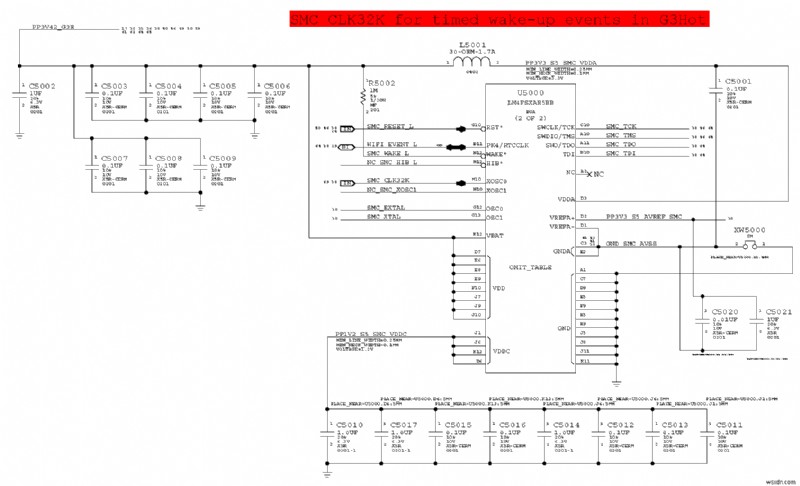

U7090이 생성하는 PP3V42_G3H 전원 레일은 VBAT라는 BGA 볼을 통해 SMC 칩 U5000에 메인 전원을 공급합니다. 또한 PP3V42_G3H는 L5001을 거쳐 SMC 내부 로직 영역인 VDDA에도 전원을 공급합니다.

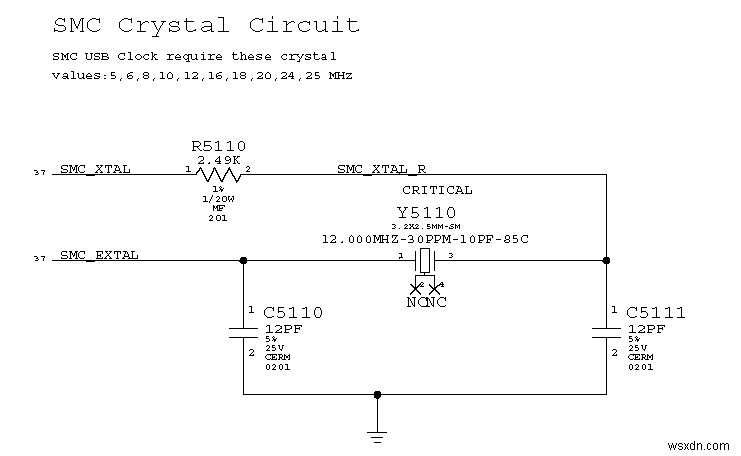

이후 SMC는 자체 센서 관리 모듈용으로 PP1V2_S5_SMC_VDDC 전압을 생성하여 시스템 온도, 전압, 전류를 모니터링합니다. SMC에 전원이 공급되면 SMC 크리스털 회로가 12MHz 사각파 클럭을 출력하기 시작합니다.
U5110 전압 감시와 SMC 리셋 신호

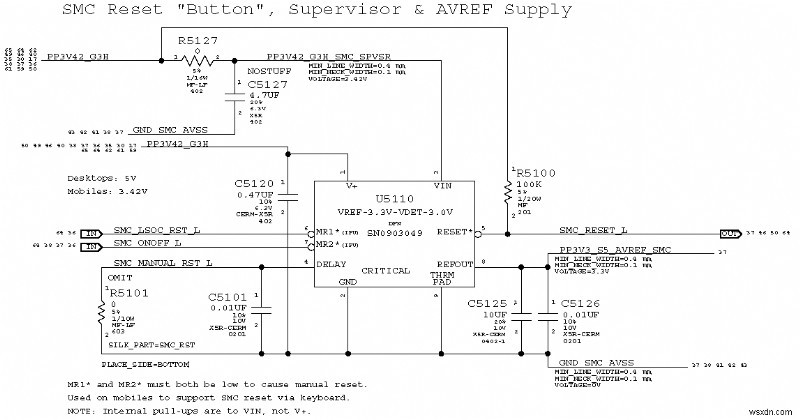

U5110은 PP3V42_G3H 전압을 지속적으로 감시합니다. PP3V42_G3H가 안정적이고 3.0V 미만으로 떨어지지 않으면, U5110은 이 전원 레일이 안전하게 사용 가능하다고 판단하고 지연된 SMC_RESET_L 신호를 출력하여 SMC 칩을 리셋합니다. SMC_RESET_L 전압은 3.3V이며, 지연 시간은 R5101과 C5101의 값에 의해 결정됩니다.
아울러 U5110은 SMC 센서 회로의 아날로그-디지털 변환 기능에 필요한 기준 전압 PP3V3_S5_AVREF_SMC(3.3V)를 출력합니다. 이 센서 회로에는 전류 센서, 전압 센서, 온도 센서가 포함됩니다.
MagSafe 통신과 PPBUS_G3H 전압 조정
충전 관리 칩 U7100에서 SMC_BC_ACOK 신호를 수신하면, SMC는 원와이어(one-wire) 회로를 통해 MagSafe 충전기와 통신하여 충전기의 녹색 LED를 점등시킵니다. 동시에 SMC는 SMBus를 통해 U7100과 통신하여 PPBUS_G3H 전원 레일을 기본 전압 8.1V에서 표준 전압인 8.45V로 조정합니다.
PPBUS_G3H는 코일 L7130에서 측정할 수 있습니다. 만약 PPBUS_G3H 전압이 약 8.45V라면 SMC가 정상적으로 작동 중이라는 의미입니다. 최소한 SMC의 전원, 클럭, 리셋, 원와이어 회로는 모두 정상이라고 판단할 수 있습니다. 그렇지 않다면 먼저 SMC 문제부터 해결해야 합니다.

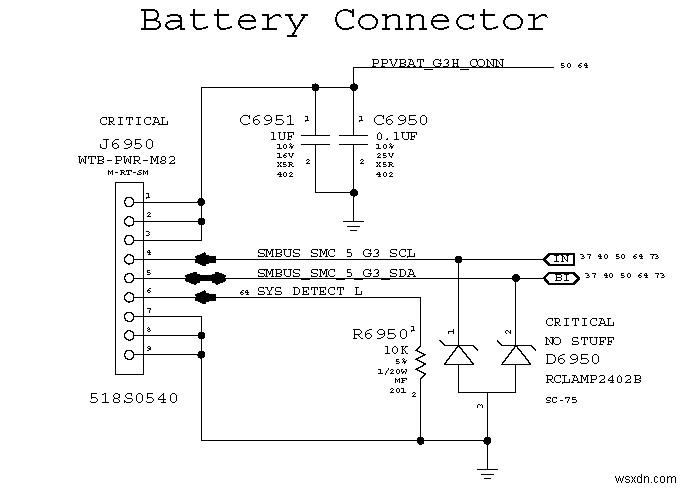

SMC는 동일한 SMBus를 사용하여 배터리 상태를 읽고 적절한 배터리 충전 전류를 결정합니다. 또한 시스템 입력 전류(AMON)와 배터리 충전 전류(BMON)를 항상 모니터링합니다.
G2 → S5 상태 전환 – SMC_PM_G2_EN 신호
충전 회로의 PMIC U7100에서 전원 어댑터가 사용 준비 완료임을 알리는 SMC_BC_ACOK 신호를 받으면, SMC는 대기 회로 PMIC U7501로 SMC_PM_G2_EN 신호를 출력합니다. 이 신호를 통해 MacBook은 G2 상태(꺼진 상태)에서 S5 상태(딥 슬립 상태)로 전환됩니다.
체크포인트: SMC_PM_G2_EN은 제어 신호이며 전압은 3.3V입니다. 저항 R8140의 1번 핀에서 측정할 수 있습니다.
마무리: SMC 칩 교체 시 유의사항
SMC는 Apple이 직접 설계한 매우 중요하고 복잡한 칩입니다. 시중에서 "새" SMC 칩을 구매할 수 없으며, 반드시 동일 모델·동일 연식의 도너 보드(donor board)에서 추출한 것을 사용해야 합니다. SMC의 추가 기능은 이후 글에서 계속 다룰 예정입니다.
