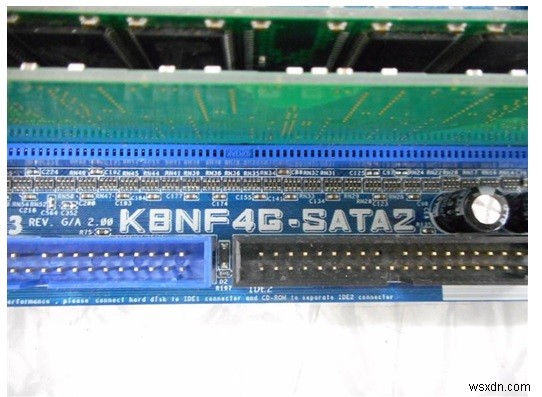

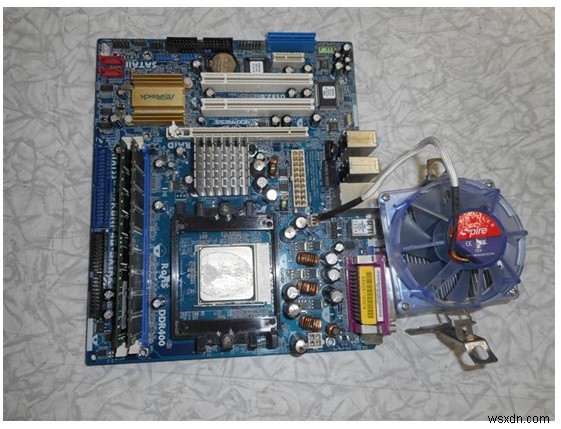

이번에 소개할 수리 사례는 동료 직원이 급하게 가져온 ASRock KBNF4G-SATA2 메인보드 이야기입니다. 그는 화면 출력이 전혀 되지 않는 상태의 보드를 들고 와서 몹시 절박한 모습이었습니다. "일단 한번 봐달라"고 말하며 저에게 도움을 요청했죠.
고장 증상: 화면 신호가 나오지 않는다
메인보드를 받아 자세히 살펴보기 시작했습니다. 비디오 출력이 되지 않는 원인은 다양할 수 있지만, 경험상 오래된 메인보드라면 가장 먼저 의심해야 할 부분이 있습니다. 바로 전해 콘덴서(e-cap)입니다.
원인은 부풀어 오른 전해 콘덴서 5개

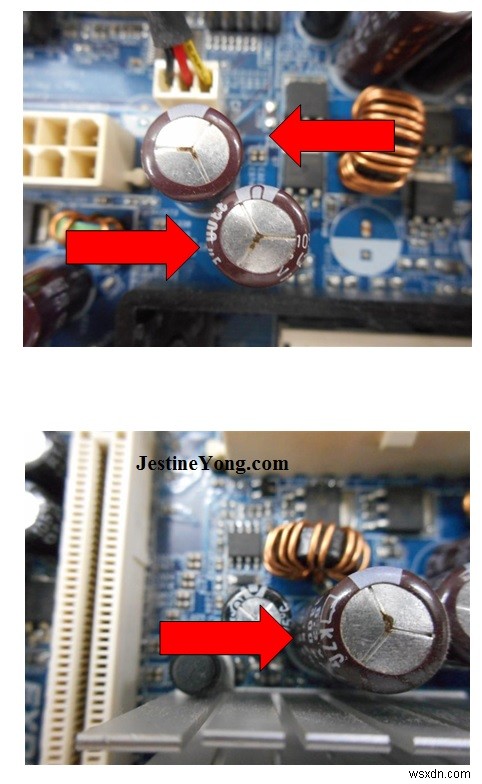

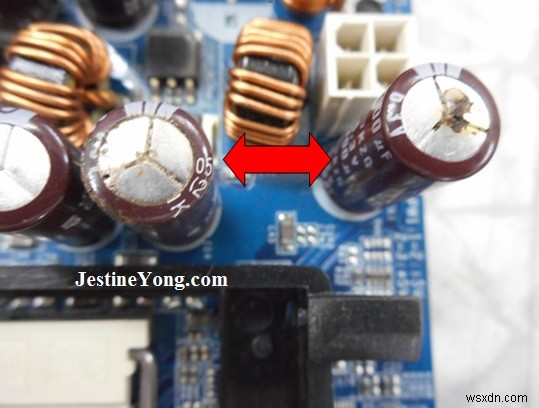

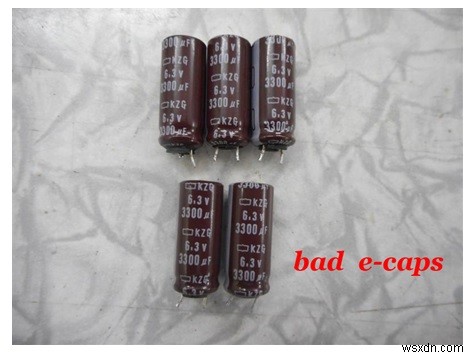

보드를 육안으로 점검한 결과, 예상대로 부풀어 올라 있는 전해 콘덴서 5개를 발견했습니다. 규격은 3300µF / 6.3V였습니다. 콘덴서 상단이 볼록하게 부풀어 오른 것은 내부 전해액이 가스화되면서 발생하는 전형적인 고장 징후로, 이런 상태에서는 전원 공급이 불안정해져 화면 출력 장애가 생길 수 있습니다.
수리 과정: 동일 사양의 콘덴서로 교체
손상된 콘덴서 5개를 회로 기판에서 납땜 인두를 사용해 제거(디솔더링)한 뒤, 동일하거나 유사한 사양의 정상 콘덴서로 교체했습니다. 콘덴서 교체 시에는 용량과 전압 등급을 반드시 확인해야 하며, 극성(+/-) 방향을 잘못 연결하지 않도록 주의하는 것이 중요합니다.
교체 후 결과는?

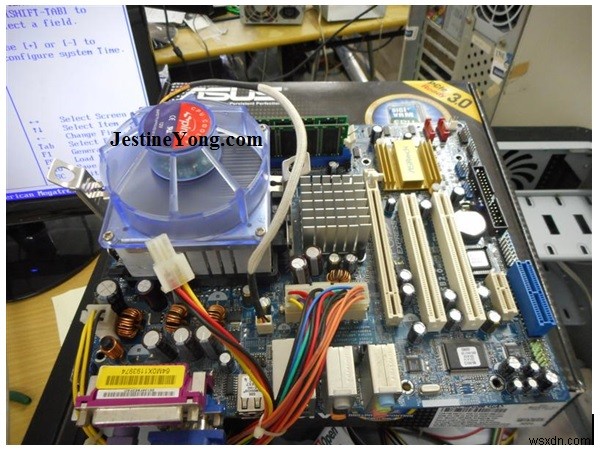

새 콘덴서로 교체하고 메인보드 전원을 켠 순간, 놀라운 결과를 확인할 수 있었습니다. 화면이 멀쩡하게 출력되었고, 메인보드는 폐기 처분 위기에서 무사히 살아났습니다.
마무리: 작은 진단이 만든 큰 차이
이번 사례는 고장 원인을 정확히 찾아내면 값비싼 부품 교체나 새 보드 구매 없이도 저렴하게 수리할 수 있음을 보여줍니다. 특히 구형 PC 메인보드에서 흔히 발생하는 콘덴서 노후 문제는 육안 검사만으로도 충분히 의심해볼 수 있으니, 비슷한 증상을 겪고 있다면 먼저 콘덴서부터 점검해 보시기 바랍니다.
