문제의 시작: 화면이 나오지 않는 새 메인보드

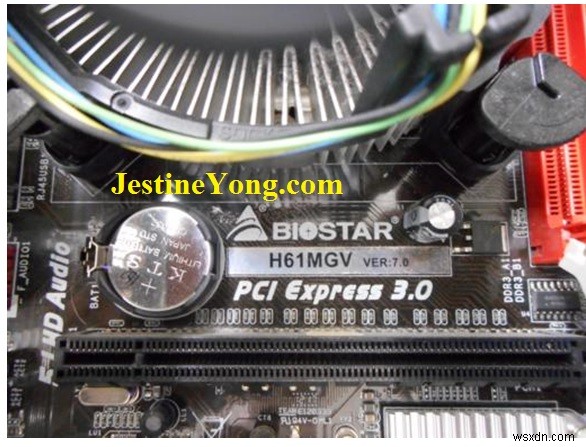

어느 날 한 동료가 몹시 절박한 표정으로 저에게 찾아왔습니다. 그가 사용하던 BIOSTAR H61MGV Ver. 7.0 메인보드가 고장 났다는 것입니다. 그는 이 보드를 불과 몇 달 전에 새로 구입한 제품이라고 강조했지만, 화면 출력(영상 신호)이 전혀 되지 않았고, 이미 다른 기술자의 진단 결과는 "메인보드를 새로 사야 한다"였다고 합니다.
제가 사는 나라에서는 이런 IT 제품이 매우 비싸기 때문에, 저는 그에게 "같이 살펴보자"고 말했습니다.
1단계: 전원 전압 및 외관 점검

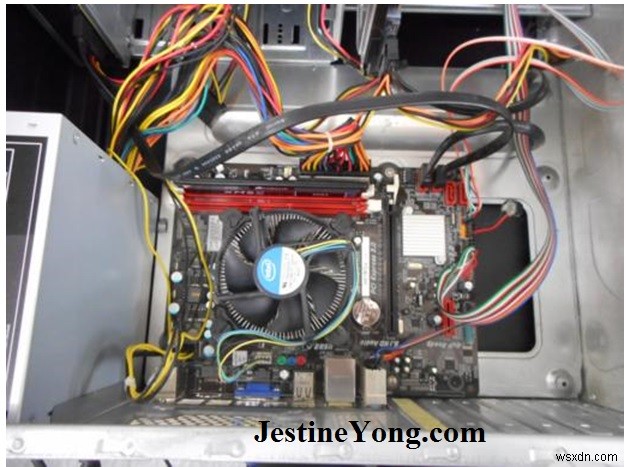

수리의 첫 단계는 스위칭 모드 파워서플라이(SMPS)의 모든 출력 전압을 측정하는 것이었습니다. 다행히 모든 전압은 정상 범위 안에 있었습니다. 육안으로 메인보드를 살펴봐도 부풀어 오른 전해 콘덴서(e-cap)는 발견되지 않았습니다. 즉, 전원 공급과 일반적인 콘덴서 고장 가능성은 배제할 수 있었습니다.
2단계: 결정적 아이디어 – 내장 VGA 포트로 전환

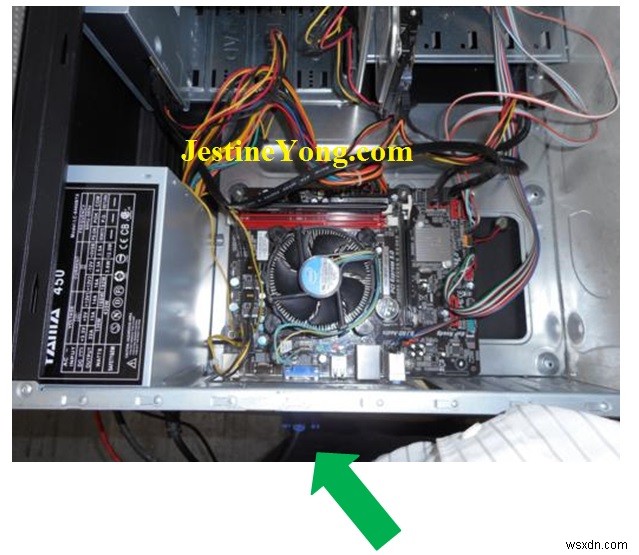

그때 갑자기 한 가지 아이디어가 떠올랐습니다. 바로 PCI Express 슬롯에 장착된 그래픽카드를 분리하고, 모니터를 메인보드에 내장된 VGA 포트에 직접 연결해 보는 것이었습니다.

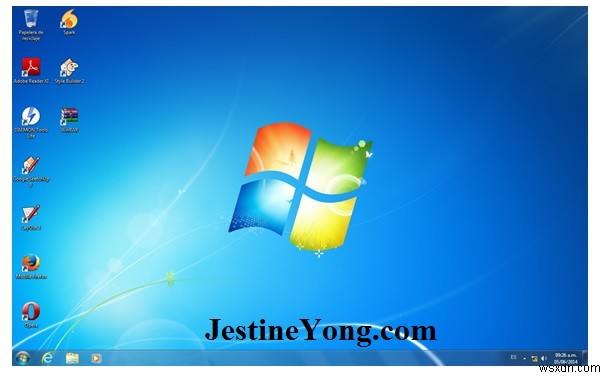

결과는 성공이었습니다! 내장 VGA 포트에 연결한 모니터에 정상적으로 화면이 출력되었고(아쉽게도 그 순간 사진을 찍지 못했습니다), 화면이 뜨는 것을 지켜본 동료는 무척 기뻐했습니다. 이로써 메인보드 자체는 정상 작동한다는 사실이 확인되었습니다.

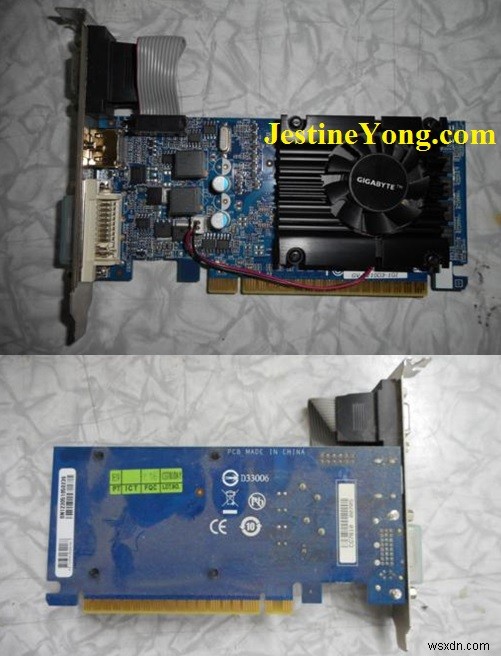

즉, 문제의 원인은 메인보드가 아니라 확장형 그래픽카드 GIGABYTE GV-N210D3-1GI Rev. 3.0에 있었던 것입니다.
3단계: 그래픽카드 손질

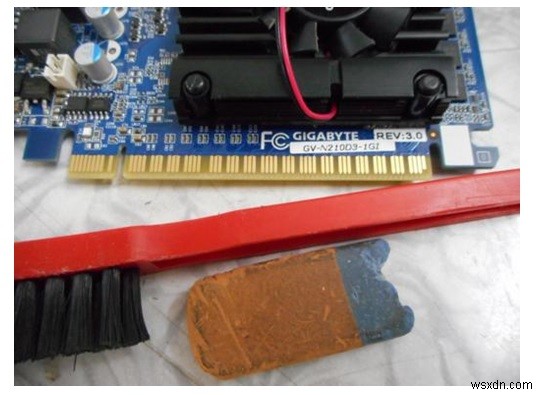

이제 그래픽카드를 손볼 차례였습니다. 카드에는 서멀 컴파운드(thermal compound)를 새로 도포했고, 금도금 접점은 연필 지우개와 솔로 깨끗하게 닦아냈습니다. 접점의 산화물이나 먼지가 접촉 불량을 일으키는 경우가 많기 때문입니다. 이는 오래된 그래픽카드를 점검할 때 가장 기본적이면서도 효과적인 방법입니다.
4단계: 재장착 후 완벽 작동
손질한 그래픽카드를 PCI Express 슬롯에 다시 장착하고 PC 전원을 켰더니, 카드는 완벽하게 정상 작동했습니다. 추가적인 부품 교체나 비용 없이 문제가 해결된 것입니다.
마무리: 수리 기술자의 인내와 헌신이 만든 결과
솔직히 말해 이번 수리는 특별히 어려운 작업은 아니었습니다. 하지만 여기서 중요한 열쇠는 문제를 끝까지 해결하려는 의지, 그리고 기술자가 지닌 인내심과 헌신입니다. 만약 이 메인보드에 이러한 노력이 기울여지지 않았다면, 지금쯤 폐기 처리되었을 것이고 사용자는 새 메인보드를 구입하느라 상당한 비용을 지출했을 것입니다.
작성자 정보
이 글은 쿠바의 'Master Author'인 Humberto Rodriguez가 집필했으며, Jestine Yong의 블로그 게시물을 기반으로 정리했습니다. 저자의 이전 수리 사례(A-DATA 외장 HDD 수리)도 참고하실 수 있습니다.
