이 수리는 수년 동안 내부 리튬 셀이 설정 설정을 백업하지 못한 후 RTC 클럭 칩이 손상되는 오래된 486DX-2 메인보드에 관한 것입니다. 그리고 컴퓨터가 더 이상 부팅되지 않습니다. 시작 시 "CMOS 배터리 부족" 오류가 발생합니다.
왜 오래됐지만 신뢰할 수 있는 486 PC를 아직도 사용하고 있습니까? 그 이유는 더 이상 최신 보드에서는 작동하지 않는 외부 IC 테스터, GAL-/Eprom-/PAL- 및 범용 프로그래머를 사용하기 때문입니다.
한 가지 이유는 모든 최신 메인보드의 LPT 포트가 변경되어 변경된 내부 포트 주소를 사용하고 LPT 포트가 더 이상 원래 포트 주소로 직접 제어되지 않기 때문입니다. 최신 보드는 이제 ECP, EPP, 양방향 또는 기타 설정으로 설정할 수 있는 옵션이 있으므로 변경되었습니다.
그러므로 내 오래된 LPT 제어 장치 중 어느 것도 해당 메인보드에서 작동하지 않습니다. 두 번째 이유는 최신 보드가 더 이상 내부 ISA 또는 VLB 슬롯 카드를 지원하지 않기 때문입니다. 그리고 내 Taskit Eprop Eprommer와 ELV IC 테스터 ISA 카드는 PCI나 최신 확장 슬롯에서 작동하지 않습니다.

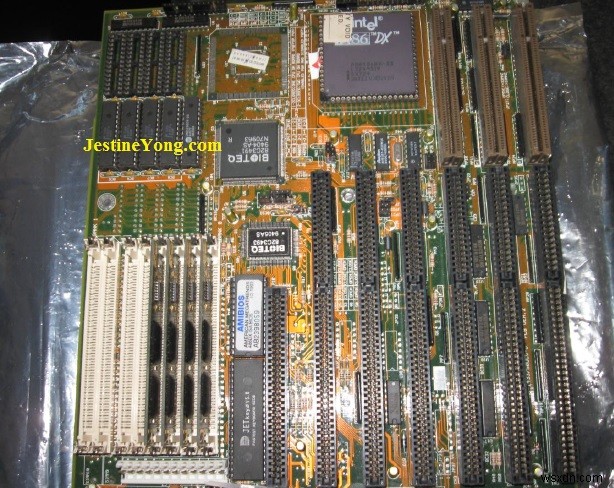

486 DX-2 33MHz 프로세서와 추가 메인보드 캐시 램 메모리가 있는 4MB RAM을 갖춘 나의 첫 번째 MB1433 메인보드 위에 있습니다. 3x VLB/8-16비트 ISA 확장 슬롯, 3x 8-16비트 ISA 확장 슬롯 및 1x 8비트 ISA 확장 슬롯.
이미 내부 리튬 배터리를 교체하여 24개 핀 중 최소 4개(모든 핀이 연결된 것은 아님) RTC 칩 모듈을 수리했음이 틀림없습니다. 통합된 3V 리튬이 최대 10년 이상 후에 완전히 방전되면 PC가 더 이상 작동하지 않으며 RTC에 이 수리가 필요합니다! 그러면 설치 시 "CMOS BATTERY LOW!"라는 오류 메시지가 표시됩니다. 시작을 계속하지 않습니다. 다음 사진은

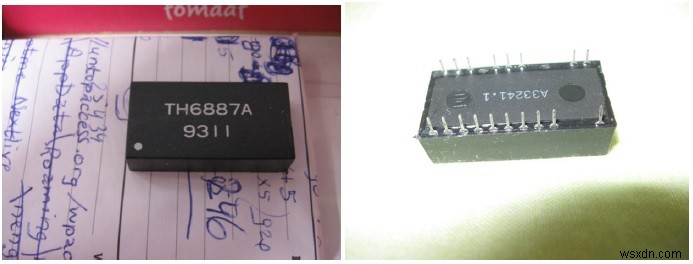

이제 비어 있는 TH6887A RTC 칩 상단 및 솔더 핀 보기. 이 RTC 칩은 다른 이름으로 존재하지만 기능은 동일합니다. 그리고 아직까지 핀과 호환되지 않는 RTC가 없습니다. 수리된 모든 칩이 작동했습니다!

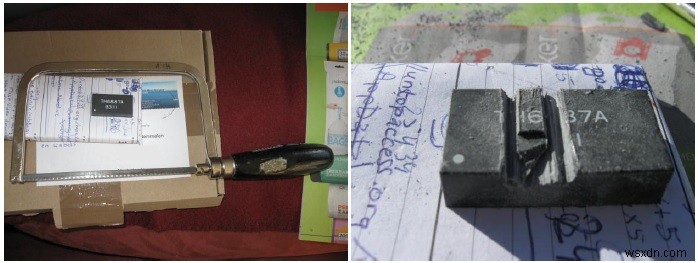

톱 아래에서 RTC를 열 때 사용했습니다. 먼저 접점이 더러워지는 것을 방지하기 위해 종이로 덮인 실험용 보드에 RTC를 배치했습니다. 이렇게 하면 톱질하는 동안 RTC 핀이 부러지는 것을 방지할 수 있습니다.

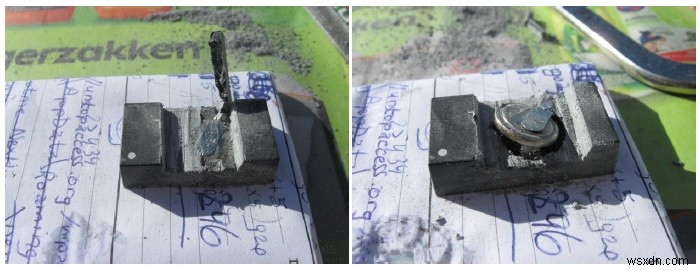

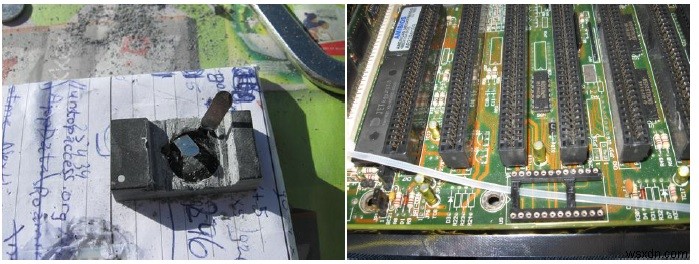

위 오른쪽 사진은 이제 내부가 비어 있는 3V 리튬 셀을 거의 발견할 뻔한 모습을 보여줍니다. 아래 사진은 RTC의 핀 12에도 연결된 빈 셀의 극을 보여줍니다. 불량 모듈을 제거한 후 RTC 모듈용 고품질(머신) 소켓을 배치했습니다.

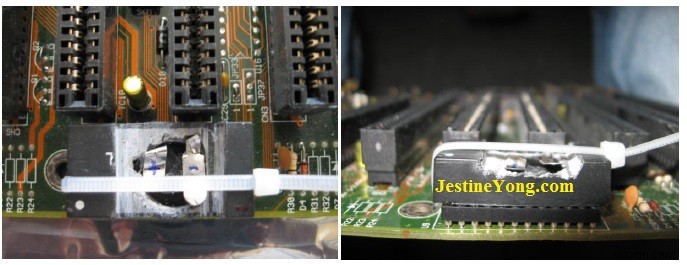

쓸모 없는 3V 리튬 셀을 제거한 후 24핀 소켓에 삽입하고 느슨해지지 않도록 타이랩으로 묶었습니다. 그렇게 되면 내 PC가 쓸모없게 됩니다.

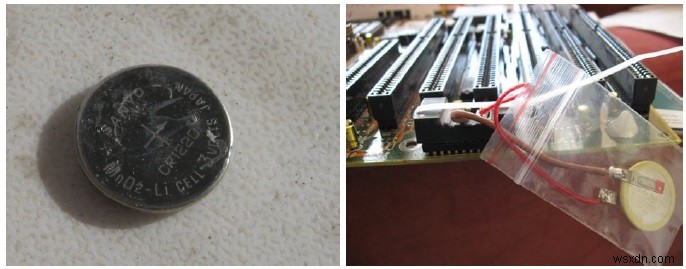

잘못 제거된 리튬은 작은 CR1220 셀이었습니다. 훨씬 더 큰 3V 리튬 셀로 교체할 예정이지만 2개의 유연한 와이어가 연결되어 있습니다. 이 방법으로 칩이 삽입된 ISA 슬롯 카드를 막는 것을 방지하기 위해 RTC 칩의 높이를 최대 의도된 공간 내로 유지합니다. 다음 사진은 기존 CR1220 셀을 보여줍니다. 그리고 다음 사진은 더 큰 새 리튬 전지에 부착한 후의 결과입니다.

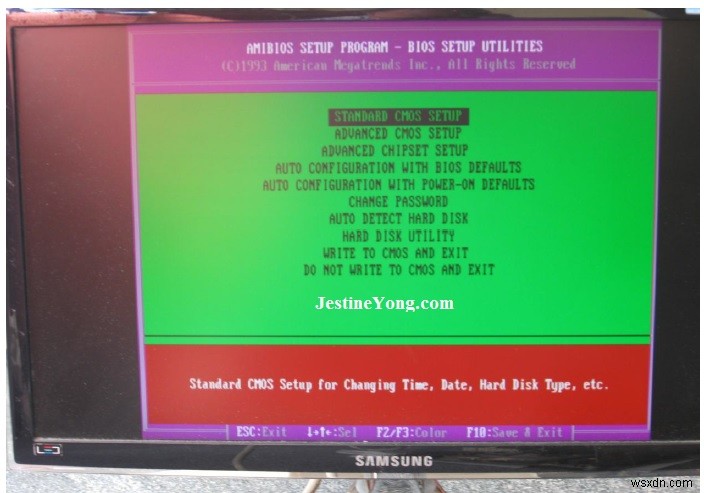

이제 수리된 RTC 칩이 장착된 486DX-2 메인보드를 테스트해 볼 시간이었습니다. 다음 사진에서는 고정 메인보드의 설정 화면이 다시 작동하고 "CMOS BATTERY LOW" 메시지가 사라졌습니다!

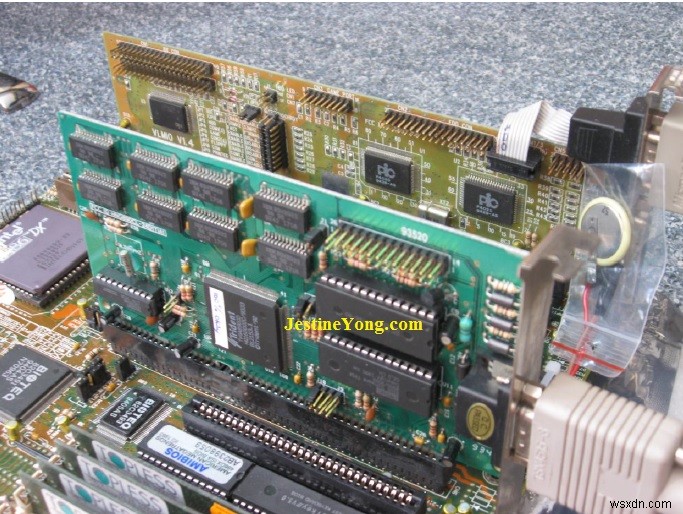

이전 사진은 ISA VGA 비디오 카드와 VLB/ISA 8-16비트 I/O 카드가 삽입된 테스트 중인 메인보드를 보여줍니다. 이 RTC 모듈을 수리한 후 내 오래된 486DX-2 66MHz와 다른 486DX-2 33MHz 유형 MB1433이 지난 20년 이상 작동했던 것처럼 다시 작동합니다! 그리고 아마도 앞으로 몇 년은 더 그럴 것입니다.

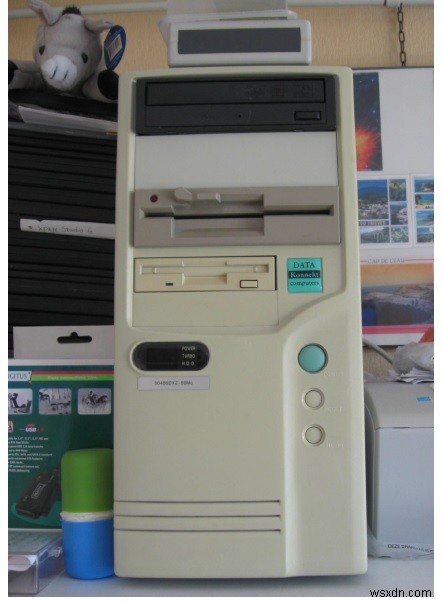

다음 사진은 내 MB1433 DX-2 66MHz 컴퓨터입니다.

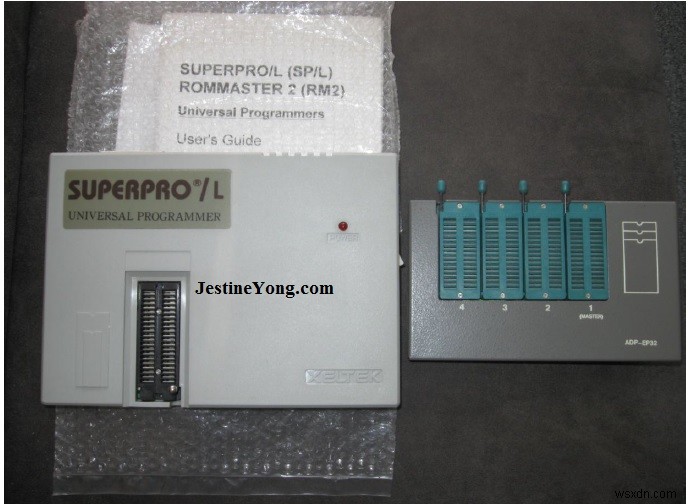

이제 신뢰할 수 있는 PC 시스템을 양호한 작동 상태로 유지해야 하는 이유를 보여 드리겠습니다. 싸지는 않지만 20살 정도 된 Xeltek Superpro L 범용 프로그래머는 PC가 없으면 쓸모가 없을 것입니다:
내 Superpro L 또는 짧은 SP/L은 PAL PLD 칩을 읽을 수 있고 PAL-CE IC를 쓸 수도 있습니다. 오늘날 대부분의 범용 프로그래머로는 할 수 없는 일입니다!

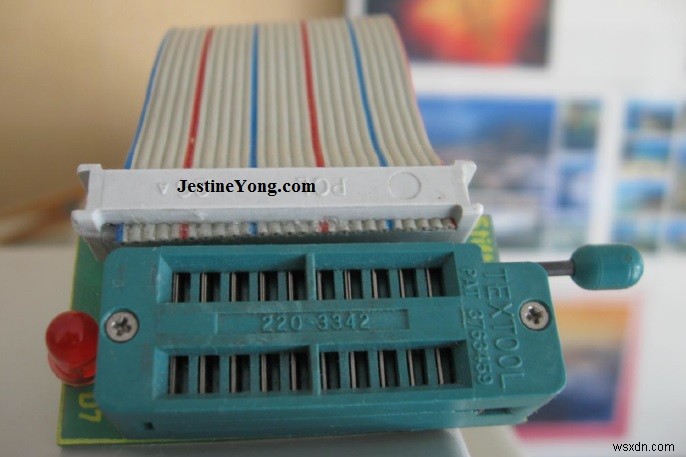

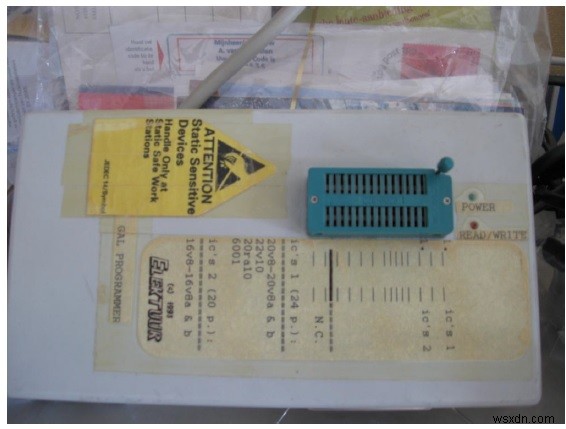

Xeltek SP/L은 LPT 포트에서 작동합니다. 또한 위 사진에서 완벽하게 작동하는 Elektor GAL 프로그래머(1993)는 내 오래된 486 PC의 LPT 포트에서만 작동합니다. 다음 사진은 내 Taskit을 보여줍니다

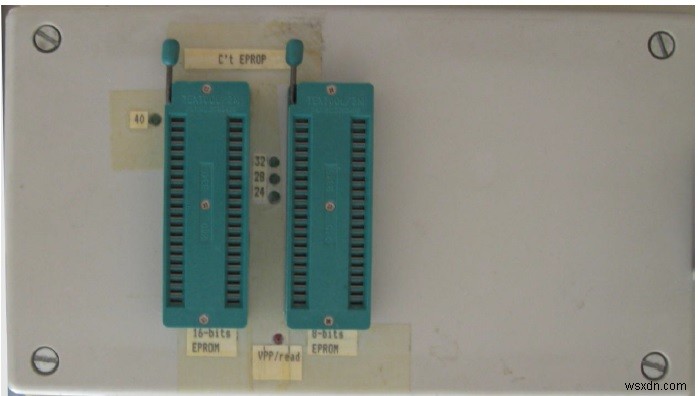

(독일 C't 잡지에 게재) 자체 ISA 컨트롤러 카드를 사용하므로 내 오래된 486 컴퓨터에서만 작동하는 Eprop eprommer 장치입니다.
ISA 컨트롤러 카드도 사용하는 ELV IC 테스터 위에 있습니다. TTL/CMOS IC의 최대 20핀을 테스트할 수 있습니다. 그러나 기존 테스트 알고리즘은 프로그래밍할 수 없으며

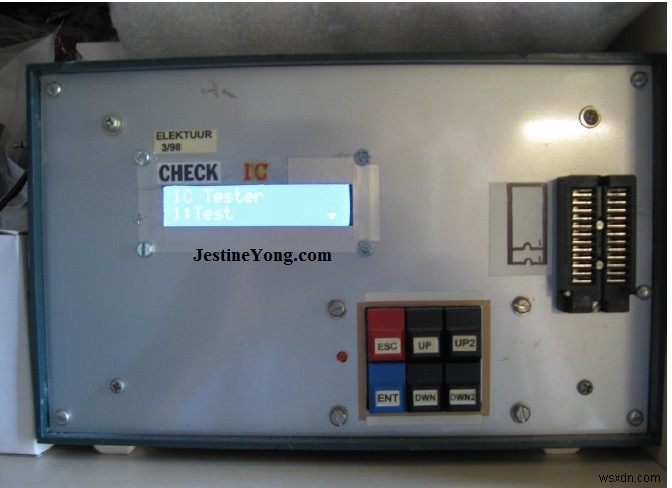

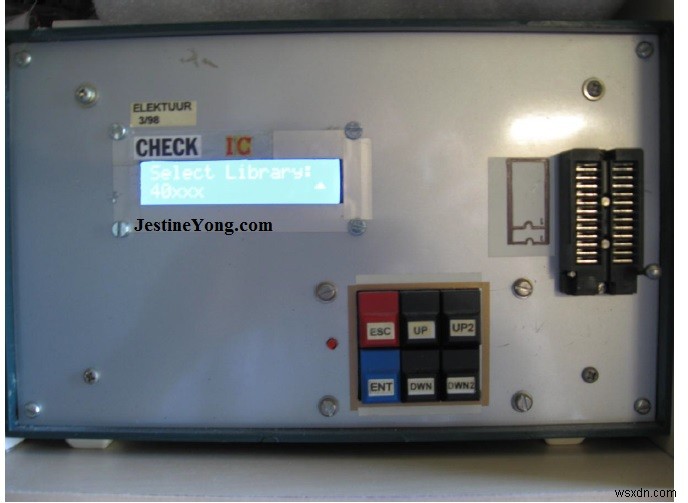

라이브러리에 추가할 수도 있습니다.구성 요소. 나는 또한 독립형 Elektor IC 테스터('98년 3월)를 가지고 있는데 TL866이 할 수 없는 특정 TTL/CMOS 유형도 테스트하기 때문에 때로는 TL866보다 더 좋습니다.
최근 몇 년 동안 내 장비에 몇 가지 테스터와 디지털 미터를 추가했지만 모두 다르고 어느 것도 완벽하지 않기 때문에 함께 사용하면 거의 비슷합니다!

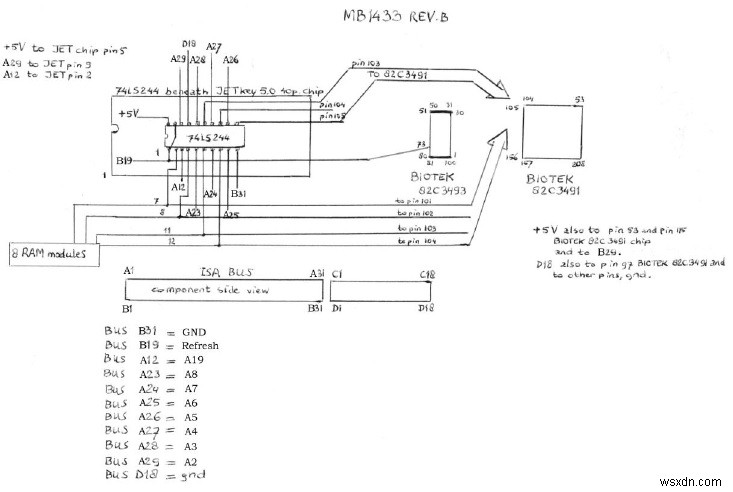

이전에 모든 것이 작동했지만 4개의 외부 장치가 작동하지 않았기 때문에 메인보드에 결함이 있다고 가정한 후 다음 설계도를 그렸습니다.
하드 디스크를 더 큰 것으로 교체하고, 720KB FDD를 1.44MB로 교체하고, CD-ROM 플레이어를 더 나은 DVD 플레이어로 교체한 후에 포트 설정이 잘못되었기 때문일 것입니다. 그리고 사용된 일부 프로그램에서만 변경할 수 있습니다. 어쨌든 다른 VLB I/O 카드를 삽입하고 포트 설정을 다시 확인하고 변경한 후에 PC가 다시 작동합니다. 결함이 발견되면 다음 회로도가 도움이 될 수 있습니다. 이후 메인보드에는 아무런 문제가 발견되지 않았지만 JETkey 5.0 키보드 BIOS 칩 아래 74LS244 칩을 측정하여 회로도를 만들었습니다.
인터넷에서 이 MB1433 메인보드에 대한 어떤 것도 찾을 수 없습니다. 최소한 회로도나 사용자 설명서도 없습니다. 이는 여전히 완벽하게 작동하고 품질이 매우 좋기 때문에 다소 놀랍습니다! 그래서 저는 이 회로도가 이러한 격차를 메우는 데 도움이 되기를 바랍니다. 이 기사에서 내 메인보드의 컨트롤러 칩은 BIOTEK의 100핀 유형 82C3493과 208핀 82C3491이었습니다. 제가 실수를 하지 않았으면 좋겠지만 만약 실수를 했다면 어떤 실수에 대해서도 저에게 책임을 묻지 마세요. 그러니 제가 조사한 내용을 다시 확인해 주시기 바랍니다.
*ISA 버스의 A와 회로도 주소 라인의 A를 혼동하지 마십시오. 의도한 일도 아니고 피할 수도 없는 일입니다.
이 기사가 오래되었지만 값비싼 장치를 계속 작동시키기 위해 오래된 메인보드를 계속 유지해야 하는 사람들에게 도움이 되기를 바랍니다!
Albert van Bemmelen, 네덜란드 Weert.
