서론
컴퓨터 부품은 모두 전기를 필요로 하지만, 부품마다 요구하는 전력은 저마다 다릅니다. 그렇다면 마더보드는 이를 어떻게 처리할까요? 모든 마더보드에는 VRM(전압 조절 모듈, Voltage Regulator Module)이 탑재되어 있으며, 이는 적절한 전력 공급을 제어하는 마더보드의 가장 핵심적인 부품 중 하나입니다.
VRM은 게이머나 PC 조립을 처음 시작하는 분들에게 종종 간과되곤 합니다. 하지만 마더보드에는 수많은 전자 부품이 연결되어 있기 때문에, VRM은 프로세서, 그래픽 카드 등 각 부품이 안정적인 전압으로 정확한 전력을 공급받도록 보장하는 중요한 역할을 합니다.
저품질 VRM을 탑재한 마더보드를 사용하면 성능 저하로 이어질 수 있으며, 하드웨어 손상의 위험도 있습니다. 또한 오버클러킹 잠재력이 제한되고, 오버클러킹 도중 예기치 않은 종료 현상을 겪을 수 있습니다. 최고의 성능을 원한다면 Z690 AORUS MASTER처럼 뛰어난 전력 공급 능력을 갖춘 고품질 마더보드를 선택하는 것이 좋습니다.
마더보드 VRM이란 무엇인가?
일반적으로 VRM(전압 조절 모듈)은 전압을 제어하고 가능한 한 낮은 수준으로 조정하는 역할을 합니다. 모든 마더보드에는 CPU 소켓 근처에 전용 회로가 마련되어 있는데, 이것이 바로 우리가 말하는 VRM입니다.
VRM의 핵심 목적은 사용 가능한 전력을 유지하고, 이를 CPU와 GPU의 전력 소비에 맞게 변환·공급하는 것입니다. VRM이 없다면 어떤 부품도 정상적으로 작동할 수 없습니다.
과거의 VRM은 별도의 모듈 형태로 제공되어 마더보드에 직접 장착해야 했습니다. 하지만 시간이 지나면서 제조업체들은 이를 작은 부품 형태로 축소하는 데 성공했습니다.
6핀 또는 8핀 추가 전원 커넥터를 사용하는 최신 그래픽 카드는 상당히 많은 전력을 소모합니다. 그럼에도 불구하고 대부분의 사용자와 게이머는 GPU에 VRM이 얼마나 중요한지 잘 모르는 경우가 많습니다.
또한 마더보드에는 RAM을 위한 별도의 VRM도 존재하며, 일반적으로 RAM 슬롯 근처에서 찾아볼 수 있습니다. 이는 RAM의 전압과 클럭을 조정해 메모리 오버클러킹을 할 때 매우 유용합니다.
VRM은 어떻게 작동하나요?
앞서 언급했듯이 VRM의 역할은 프로세서의 전력 소비에 맞게 전력을 변환하는 것입니다. 즉, 파워서플라이에서 공급되는 12V 전원을 CPU에 필요한 전압으로 변환하는 것이죠.
대부분의 마더보드에는 CPU 근처에 4핀 12V 전원 커넥터가 장착되어 있으며, 일부 제품은 4+4핀 커넥터를 갖추고 있습니다. 하지만 프로세서는 실제로 1.1V~1.3V 정도의 낮은 전압만 사용합니다.
마더보드에는 수많은 소형 전자 부품이 있기 때문에, 전압이 과도하면 단락(숏트)이 발생하기 쉽습니다. 따라서 프로세서가 요청하는 전력을 정확하게 측정해야 하며, 적절한 전압 공급도 필수적입니다.
오버클러킹은 더 높은 성능을 얻을 수 있어 하드웨어 애호가와 게이머들에게 인기가 있지만, 교체 비용을 감당하기 어렵다면 하드웨어 손상은 결코 가볍게 받아들일 문제가 아닙니다.
바로 이 때문에 VRM이 결정적인 역할을 합니다. VRM은 자동으로 필요한 전력량을 판단해 마더보드에 알려주기 때문입니다. VRM이 없다면 전압을 적절한 수준으로 낮춰줄 장치가 없겠죠.
VRM을 구성하는 부품은 무엇인가?
VRM은 커패시터(capacitor), 인덕터(일명 초크, choke), MOSFET으로 구성됩니다. 여기에 전압 흐름을 제어하는 IC(집적회로) 칩, 즉 PWM 컨트롤러도 포함됩니다. 각 부품에 대한 자세한 설명은 아래에서 이어집니다.
모든 VRM에는 여러 개의 전원 페이즈(power phase)가 존재합니다. 가장 일반적인 전원 페이즈 구조는 두 개의 트랜지스터와 커패시터, 초크로 이루어져 있습니다. 최신 마더보드에서 초크는 보통 검정색 또는 회색을 띠며, 커패시터는 어떤 회로에서든 익숙한 형태로 나타납니다.
경우에 따라 일부 소형 커패시터처럼 중앙에 다른 색상의 작은 표시가 있기도 합니다. 다만 커패시터는 일반적으로 초크 근처에 작은 원통형 모양으로 배치되어 있습니다.
VRM을 최대한 시원하게 유지해야 하는 이유는?

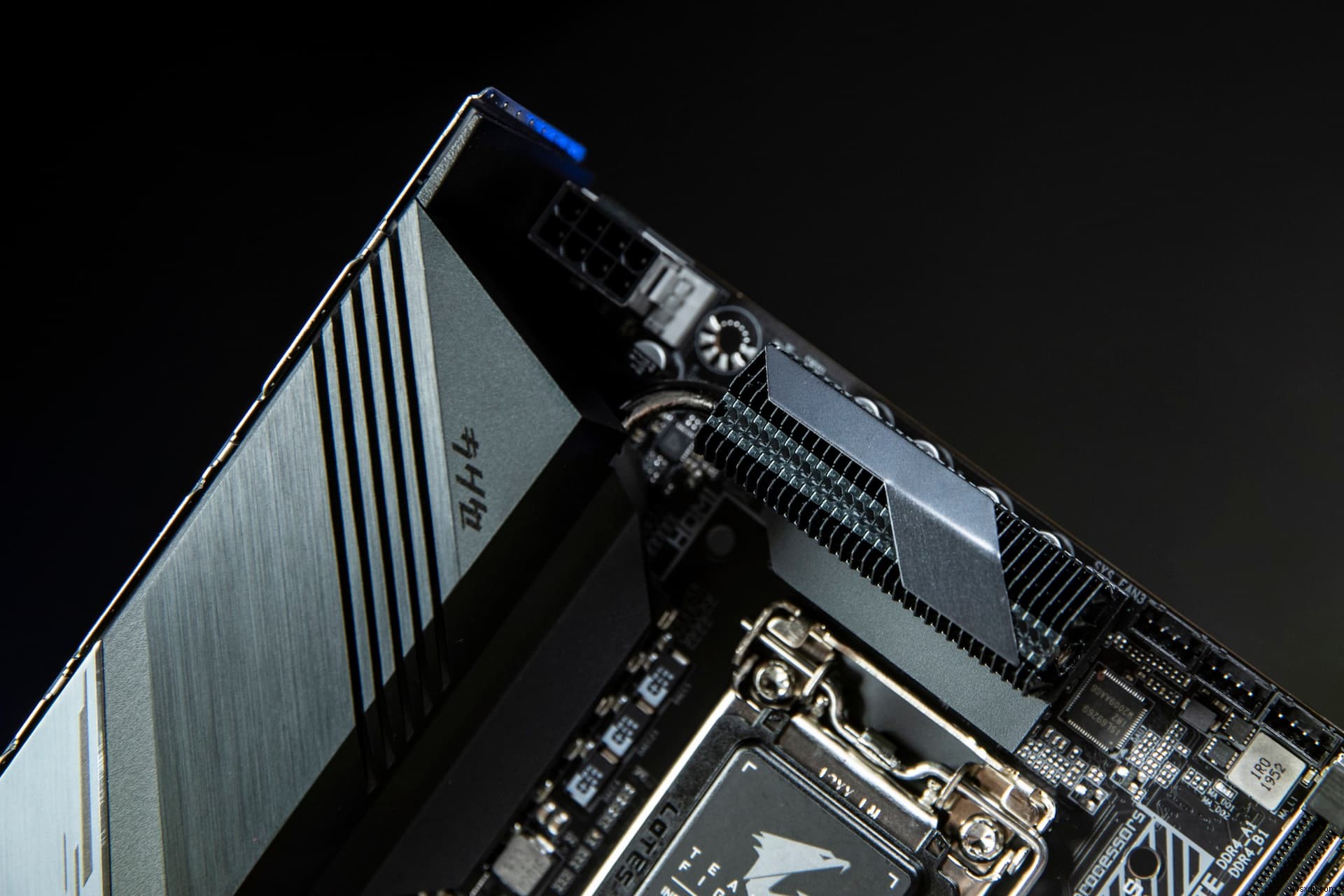

대부분의 고급 마더보드에는 발생한 열을 방출하기 위한 방열판(히트싱크)이 장착되어 있습니다. VRM은 시간이 지남에 따라 뜨거워지기 때문입니다. 많은 사용자가 GPU와 CPU 온도만 신경 쓰지만, 사실 마더보드의 VRM 온도 역시 매우 중요합니다.
VRM을 시원하게 유지하지 않으면 특히 고부하 상황이나 장시간 게임 플레이 중에 성능 저하를 경험하게 됩니다. 영향을 받는 부품은 시스템 구성에 따라 CPU, GPU 또는 둘 다일 수 있습니다.
따라서 시스템 내 모든 핵심 부품의 온도를 실시간으로 확인할 수 있는 모니터링 소프트웨어를 활용하는 것이 좋습니다.
멀티 전원 페이즈의 장점은 무엇인가?
오늘날의 표준 컴퓨터는 더 많은 전력을 필요로 하기 때문에 멀티 전원 페이즈에 대한 의존도가 높아졌습니다. 요즘 출시되는 대부분의 컴퓨터 부품은 전력 소모가 매우 크기 때문입니다.
여러 개의 페이즈를 사용하면 전력 부하가 각 페이즈로 분산되어, 부품에 가해지는 발열과 스트레스가 줄어듭니다. 효율성을 추구한다면 고품질 마더보드를 선택하는 것이 무엇보다 중요합니다.
전원 페이즈가 많으면 각 페이즈가 부하를 담당하는 시간이 짧아진다는 점에서 유리합니다. 정확히 말하면, 전원 페이즈가 두 개 이상이면 각 페이즈가 전력량을 분담하여 서로 나누어 처리하게 됩니다.
또한 페이즈가 많을수록 더 안정적인 전압 공급이라는 이점도 얻을 수 있습니다. 다만, 저렴하게 만들어진 8개 페이즈보다 우수한 품질의 4개 페이즈가 오히려 더 나은 결과를 가져올 수 있습니다.
따라서 전원 페이즈가 많다고 해서 반드시 VRM 성능이 뛰어난 것은 아니라는 점을 기억해야 합니다. 마더보드 제조사가 어떤 부품을 선택했는지가 훨씬 더 중요합니다.
페이즈 품질
우수한 부품으로 제작된 제품이라면, 전체 VRM이 온도 관리와 감당할 수 있는 전력 공급량에 지대한 영향을 미칩니다.
전력 소모가 큰 CPU와 GPU를 동시에 사용하는 구성은 저가형 마더보드에서 문제가 될 수 있습니다. 이런 환경이라면 성능 저하나 고부하 시 심한 발열을 각오해야 합니다.
오버클러킹에 VRM이 왜 중요한가?
오버클러킹은 시스템의 모든 부품을 원래 성능 한계 이상으로 끌어올리는 작업입니다. 간단히 말해, 부품을 한계 이상으로 밀어붙이면 필요한 전력과 전력 공급 요구량도 함께 증가합니다.
오버클러킹 전에 확인해야 할 주의 사항은 많지만, 그중 가장 중요한 두 가지는 전압과 발열입니다. 이는 CPU와 칩셋뿐만 아니라 VRM에도 동일하게 적용됩니다.
VRM의 품질은 오버클러커에게 생명과도 같습니다. 따라서 고급 또는 검증된 VRM 부품을 탑재한 마더보드를 선택해야 합니다. 이렇게 하면 부하 상황에서도 적절한 전압이 안정적으로 공급되어 예기치 않은 종료를 방지할 수 있습니다. 많은 오버클러커가 Z690 AORUS 마더보드를 선택하는 이유가 바로 여기에 있습니다.
또한 저렴한 커패시터를 사용한 마더보드는 짧은 기간에도 누액이 발생하는 경우가 많으므로, 반드시 "누액 방지(leak-resistant)" 커패시터를 채택한 제품을 찾으세요.
마지막으로 확인할 사항은 모든 MOSFET을 완전히 덮는 튼튼한 방열판입니다. 칩셋은 오버클러킹을 지원하고 충분한 냉각 기능만 갖추고 있다면 크게 중요하지 않습니다.
