최고의 게이밍 경험과 효율적인 콘텐츠 제작 환경을 위해 많은 분들이 그래픽 카드나 프로세서 업그레이드에 관심을 둡니다. 하지만 장시간 게임이나 작업에도 흔들리지 않는 안정적인 플랫폼을 원한다면, 시스템의 근간이 되는 마더보드가 얼마나 중요한 역할을 하는지 간과해서는 안 됩니다. 특히 마더보드의 전원 설계(Power Design)가 뛰어나야만 성가신 BSOD(블루스크린)나 시스템 다운 없이 안정적인 사용이 가능합니다.
마더보드의 대표적인 전원 설계 3가지 방식
마더보드의 전원 설계는 크게 병렬(Parallel), 더블러(Doubler), 다이렉트(Direct) 세 가지로 나뉩니다. 각 방식의 특징을 하나씩 살펴보겠습니다.
1. 병렬(Parallel) 전원 설계
병렬 방식은 마더보드에서 가장 흔히 볼 수 있는 전원 설계입니다. 그림 1과 같이 외형상 2페이즈 전원처럼 보이지만, 두 회로가 모두 하나의 PWM에 의해 제어되기 때문에 사실상 싱글 페이즈(Single-phase) 전원으로 간주됩니다.

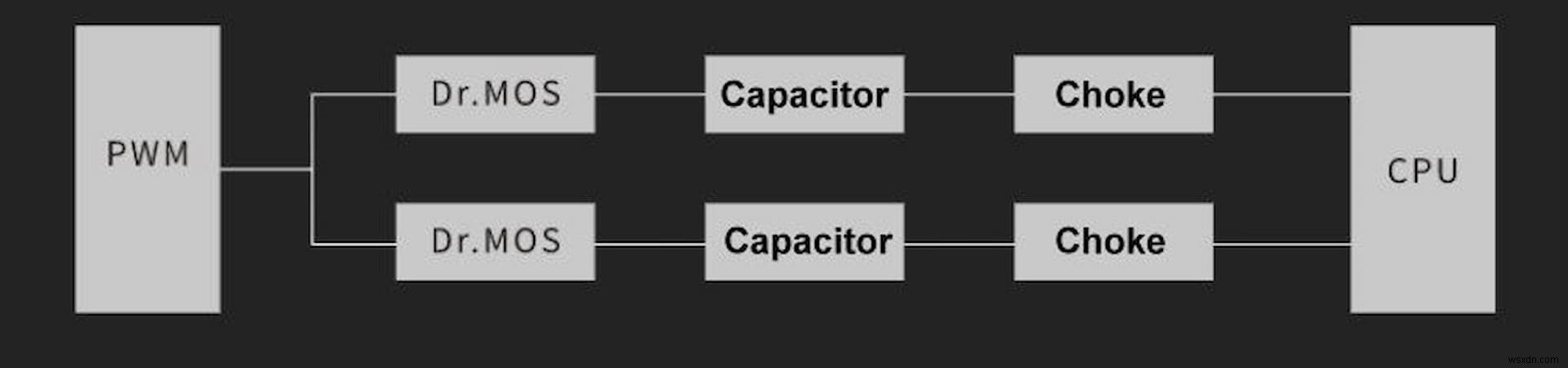

병렬(Parallel) 전원 설계
이 방식은 등가 저항을 낮출 수 있다는 장점이 있지만, 전류 부하 분산이 원활하지 못해 발열이 커지는 단점이 있습니다. 따라서 병렬 방식의 마더보드에 고성능 프로세서를 장착하면, 프로세서의 성능을 온전히 끌어내지 못할 수 있습니다.
2. 더블러(Doubler) 전원 설계
다음은 더블러 방식입니다. 그림 2와 같이 병렬 방식과 달리 PWM과 Dr.MOS 사이에 추가적인 더블러가 배치된 구조입니다. 이 설계는 전원을 두 개의 독립된 회로로 분배할 수 있어 네이티브 멀티페이즈 전원에 가까운 동작이 가능하며, 낮은 발열과 우수한 전류 부하 분산을 보장합니다.

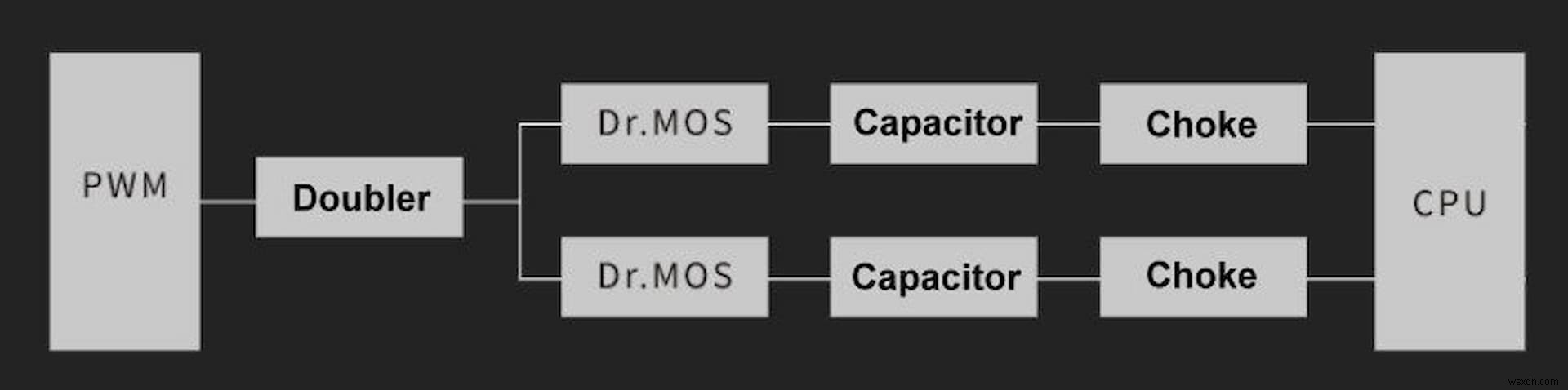

더블러(Doubler) 전원 설계
주로 중상급 마더보드에 적용되는 방식으로, 고성능 프로세서와의 조합에 적합합니다.
3. 다이렉트(Direct) 전원 설계
마지막은 다이렉트 방식입니다. 다이렉트 방식은 PWM이 여러 개의 Dr.MOS와 동시에 통신하여 여러 개의 독립 회로를 구성합니다. 현재 마더보드에서 가장 프리미엄급 전원 설계로 평가받는 이유는 최저 수준의 발열과 최고의 전류 부하 처리 능력을 갖추고 있기 때문입니다.

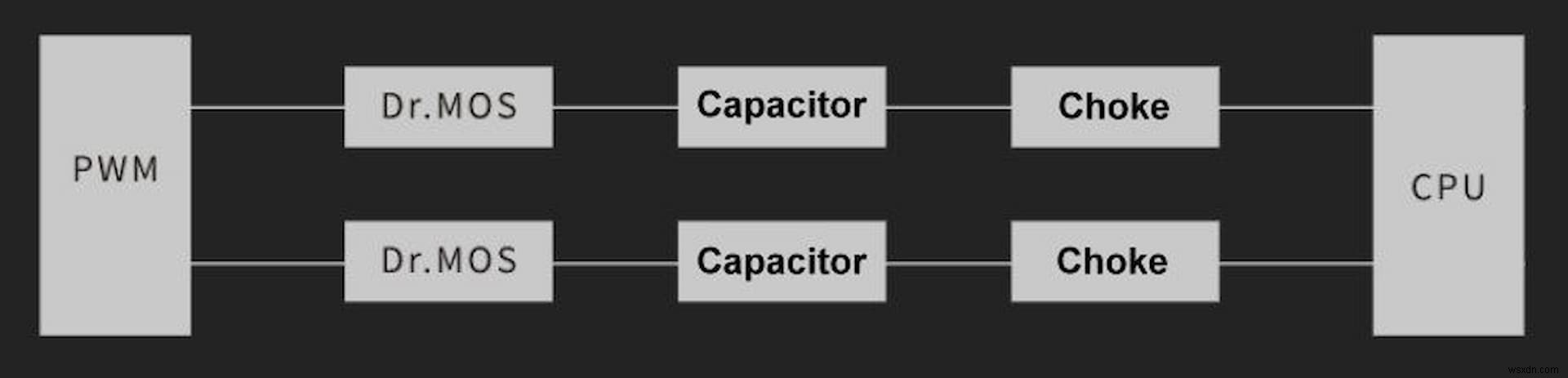

다이렉트(Direct) 전원 설계
즉, 이 방식은 시장 최상위권 프로세서와도 완벽하게 호환되며, 오버클러킹이나 장시간 고부하 작업 같은 극한의 활용까지도 안정적으로 지원합니다.
전원 페이즈 수가 중요한 이유
전원 설계 방식에 대한 전체적인 그림을 이해했다면, 이번에는 전원 페이즈 수에 대해 알아보겠습니다. "전원 페이즈가 너무 많으면 의미가 없다"는 주장도 있는데요, 먼저 전원 페이즈의 작동 원리를 살펴본 뒤 이 주장이 타당한지 판단해 보겠습니다.
실제로 전원 페이즈가 많다고 해서 공급 가능한 전력량 자체가 늘어나는 것은 아닙니다. 모든 페이즈가 동시에 전력을 공급하는 것이 아니라, 각 페이즈가 번갈아 가며 프로세서에 전력을 공급하기 때문입니다.
예를 들어 6페이즈 전원을 갖춘 마더보드라면 한 순간에는 단 하나의 페이즈만 전류를 공급하며, 6타임 유닛이 지난 후에야 첫 번째 페이즈가 다시 전력 공급을 담당하게 됩니다. 마찬가지로 16페이즈 마더보드라면 첫 번째 페이즈가 다시 전류를 공급하기까지 16타임 유닛을 기다려야 합니다.
그런데 고효율 전력 공급의 핵심 열쇠는 바로 '온도'입니다. 전원 페이즈가 작동하는 시간이 길어질수록 VRM 온도가 상승하고, 이는 전력 공급 효율 저하로 직결됩니다. 바로 이 때문에 전원 페이즈 수가 많은 마더보드일수록 VRM 온도가 낮습니다. 각 페이즈의 작동 시간이 짧기 때문인데요, VRM 온도가 낮으면 전력 효율이 향상되고, 어떤 프로세서를 장착하든 시스템 불안정 위험도 크게 줄어듭니다.
기가바이트의 더블러·다이렉트 + 멀티페이즈 전원 설계
세계적인 마더보드 제조사 기가바이트(GIGABYTE)의 AORUS 시리즈는 뛰어난 전원 설계로 널리 알려져 있습니다.
인텔 플랫폼의 경우, Z690 라인업 전 제품군에 더블러 전원 설계를 탑재했으며, 최대 16페이즈 전원과 최대 100A의 전류 공급을 지원합니다. i9-12900K 같은 인텔 플래그십 프로세서와 100% 호환되어 프리미엄 게이밍, 콘텐츠 제작, 익스트림 오버클러킹까지 완벽하게 소화합니다.

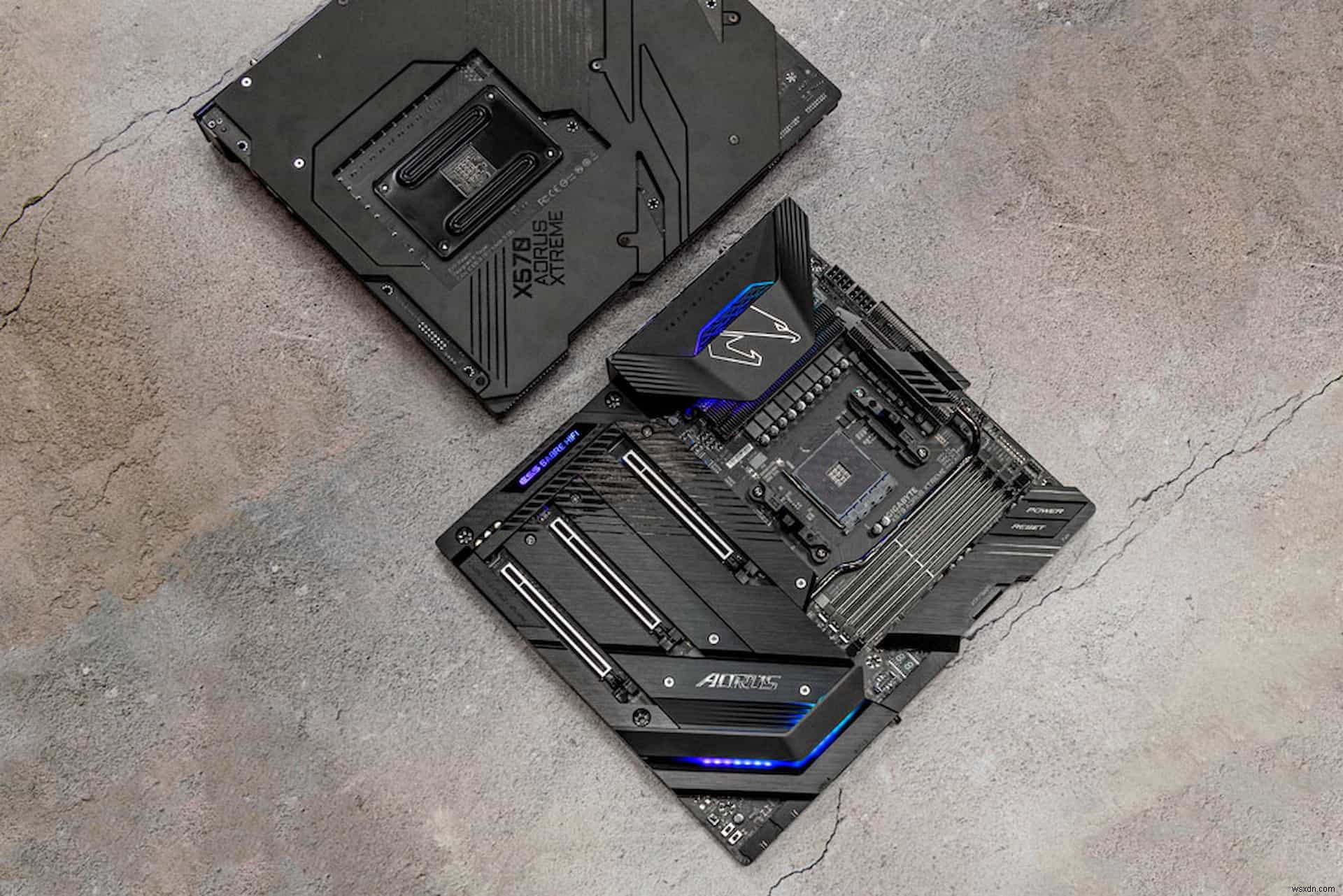

AMD 플랫폼에서는 플래그십 X570 AORUS Xtreme 마더보드가 독보적인 16페이즈 다이렉트 전원 설계를 자랑하며, 5950X, 5900X 등 고성능 젠3(Zen 3) 프로세서를 완벽하게 지원합니다.
결론적으로, 프로세서에 안정적으로 전력을 공급할 수 있는 마더보드를 찾고 있다면 기가바이트의 AORUS 시리즈가 확실한 선택이 될 것입니다.
