Jestine Yong | 2020년 10월 9일
제품 정보 및 고장 개요

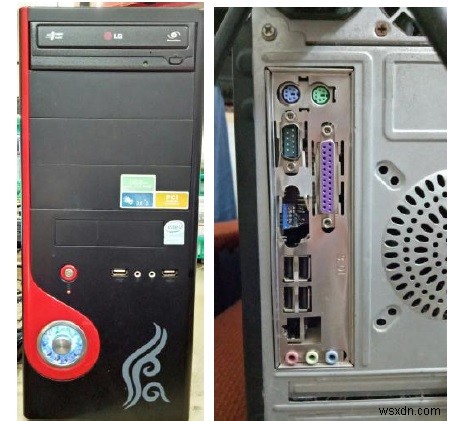

이번에 수리한 제품은 현지에서 직접 조립한 PC라서 제조사나 모델 번호가 따로 없는 조립형 컴퓨터입니다. 고장 내용은 간단했습니다. 모니터 케이블을 분리하는 과정에서 메인보드에 달린 VGA 암컷 커넥터가 실수로 통째로 뜯어져 나간 것입니다.
수리 경위
흥미롭게도 이 컴퓨터의 주인은 예전에 UPS와 모니터를 수리 맡겼던 바로 그 고객이었습니다. 그런데 이번에는 VGA 케이블을 뽑다가 무심코 힘을 준 탓에 커넥터째로 떼어져 버린 것이죠. 흔히 겪을 수 있는 사고지만, 결과는 만만치 않았습니다.
수리 작업 과정
작업에 들어가기 전, 가장 먼저 한 일은 기록 확보였습니다. 측면 커버를 열고 메인보드에 연결된 모든 커넥터를 원래 위치 그대로 되돌릴 수 있도록 클로즈업 사진을 여러 장 찍었습니다. 스마트폰으로 사진을 다시 확인해 초점과 구도가 선명한지, 빠진 부분은 없는지 꼼꼼히 점검했죠.
그다음 커넥터를 하나씩 분리하되, 하나를 뽑을 때마다 다시 한 번 사진을 찍으며 순서대로 정리해 나갔습니다. 청소 작업은 블로워를 사용하지 않고 진행했습니다. 컴퓨터 내부에 블로워를 사용하면 먼지가 하드디스크나 드라이브 속으로 유입되어 오히려 문제를 일으킬 수 있기 때문입니다. 외부는 미세한 붓으로 닦아내는 것이 훨씬 안전합니다.

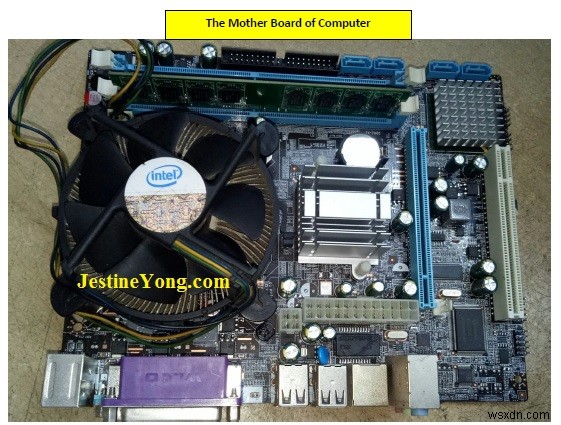

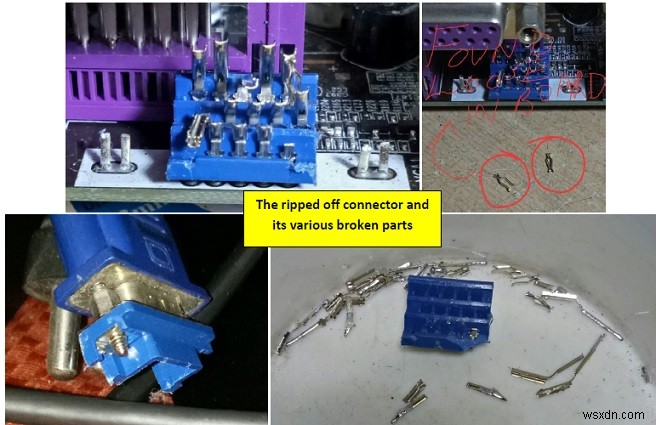

메인보드의 나사를 풀어 작업대로 옮긴 뒤 손상 정도를 살펴봤는데, 상황은 생각보다 심각했습니다. 일부 핀은 보드 위에 느슨하게 떨어져 있었고, 몇 개는 아예 부러져 있었죠. 멀티레이어 PCB에서 납을 제거하려면 디솔더링 겸용 흡연 건(납 제거건)을 사용해 신중하게 작업해야 합니다.
여기서 중요한 점 하나! 컴퓨터 메인보드를 다룰 때는 반드시 방전(정전기 방지) 장갑을 착용해야 합니다. 정전기 한 번으로 보드가 치명적인 손상을 입을 수 있기 때문입니다. IPA(이소프로필 알코올)로 구멍들을 깨끗이 청소해 새 커넥터를 삽입하는 데 방해가 되는 것이 없도록 했습니다.
당시 코로나19 봉쇄령으로 전자부품 상점들이 모두 문을 닫고 있어서, 새 커넥터를 구할 방법이 막막했습니다. 결국 손상된 부분의 사진을 찍어 WhatsApp 그룹에 올리고 교체용 커넥터를 구할 곳을 물어봤습니다.
동료의 도움과 커넥터 교체
마침 한 테크 친구가 연락해 주며 당일 우편 특급으로 부품을 보내주겠다고 약속했고, 실제로 그날 안으로 보내줬습니다. 직접 만난 적은 없지만, 필요할 때 손 내밀어 도와준 그의 선행에 진심으로 감사했습니다. 그가 보내준 것은 커넥터가 이미 장착되어 있는 작은 보드였는데, 아마 모니터 메인보드로 추정됩니다.

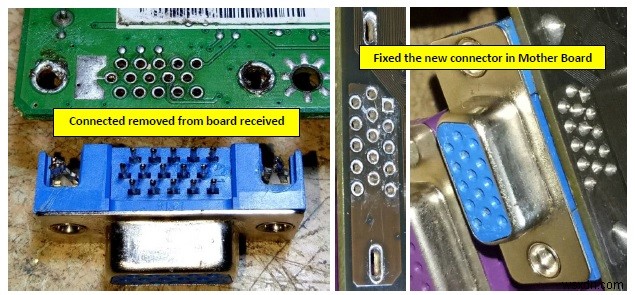

핀에 손상이 가지 않도록 조심스럽게 커넥터만 분리한 뒤, 먼지와 오염물을 깨끗이 제거했습니다. 그런 다음 컴퓨터 메인보드에 커넥터를 장착하고 제대로 자리 잡았는지 확인한 후 납땜을 진행했습니다. 이때 납땜 인두를 조금 더 오래 대어 녹은 납이 멀티레이어 보드의 관통 구멍 끝까지 충분히 채워지도록 세심하게 신경 썼습니다.
재조립 및 최종 테스트

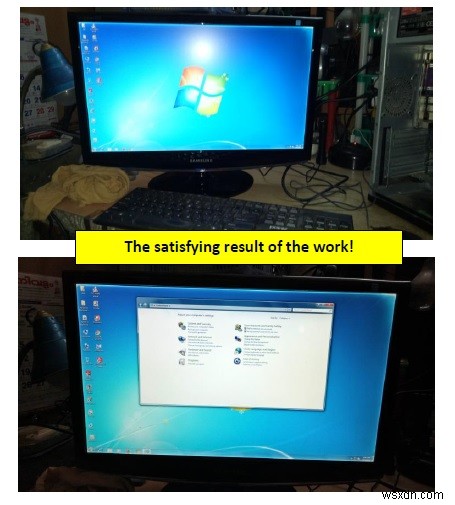

메인보드를 다시 조립하고, 찍어둔 사진과 대조하면서 모든 커넥터를 원래 자리에 되돌렸습니다. 모든 것이 제 위치에 있는지 재차 확인한 뒤 모니터를 연결하고 전원을 켰습니다. 윈도우 시작 화면이 뜨는 순간, 정말 기쁘더군요!
모든 것이 정상임을 확인한 후 키보드와 마우스를 연결했고, 두 장치 역시 문제없이 작동했습니다. 그래픽 설정도 점검했고, 여러 이미지 파일을 열어 화질과 출력 상태를 확인했지만 모두 이상 없었습니다. 측면 커버를 닫고 혹시 모를 문제에 대비해 몇 시간 동안 가동 테스트를 계속 진행했습니다.
완벽하게 작동하는 것을 확인한 뒤 고객에게 연락해 UPS, 모니터, 컴퓨터 세 가지를 모두 가져가도록 했습니다. 컴퓨터가 돌아와 기뻐하는 고객의 모습에 저 역시 큰 보람을 느꼈습니다. 임무 완수!
수리 사진으로 보는 복원 과정
글쓴이 소개
이 글은 인도의 Parasuraman Subramanian님이 작성했습니다. 70세의 그는 밸브 라디오, 앰프, 릴 테이프 레코더 같은 빈티지 장비를 다룬 지 30년이 넘는 베테랑이며, 현재 케랄라 주 전자기술자협회(Kerala State Electronics Technicians' Association)에서 운영하는 최신 기술 강좌를 수강 중입니다. BBA 학사 학위와 라디오 공학 사설 디플로마를 보유하고 있으며, 미국 회사의 MD(대표이사)로 은퇴한 후 현재는 병원 등 여러 기관의 컨설턴트로 활동하고 있습니다.
