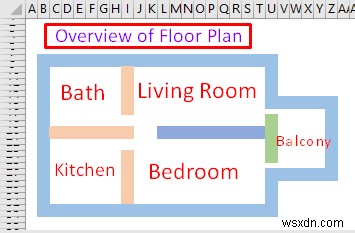

평면도(Floor Plan)를 그릴 때 보통 AutoCAD 같은 전문 소프트웨어를 사용하지만, 사실 우리가 익숙하게 사용하는 마이크로소프트 엑셀(Microsoft Excel)로도 충분히 그릴 수 있습니다. 건축 및 건설 공학 분야에서 평면도는 한 층의 구조물에 대해 방과 공간의 배치, 동선, 기타 물리적 특성 간의 관계를 나타내는 도면입니다. 이 글에서는 엑셀을 활용해 평면도를 효과적으로 그릴 수 있는 두 가지 간단하고 실용적인 방법을 그림과 함께 자세히 알아보겠습니다. 먼저 오늘 작업에 사용할 데이터의 개요를 살펴보세요.
평면도란 무엇인가?
평면도(Floor Plan)는 건축 및 건설 공학에서 특정 층의 구조물에 대한 방·공간의 배치, 동선, 물리적 특성 간의 관계를 보여주는 축척이 적용된 기술 도면입니다. 일반적으로 방의 크기와 벽체의 길이는 벽 사이에 표시됩니다. 또한 평면도에는 싱크대, 온수기, 난방기구 등 각종 설비에 관한 세부 정보가 포함되기도 하며, 마감재나 시공 방식을 설명하는 시공 메모, 전기 설비 기호 등이 함께 들어갈 수도 있습니다.
엑셀에서 평면도를 그리는 2가지 방법
엑셀에서 평면도를 그리는 대표적인 방법은 두 가지입니다. 아래 방법들을 순서대로 따라 하면 누구나 손쉽게 평면도를 만들 수 있습니다.
방법 1. 테두리(Border) 명령으로 평면도 그리기
이번 섹션에서는 테두리 명령을 사용해 평면도를 그려보겠습니다. 데이터만 있으면 누구나 쉽게 따라 할 수 있습니다. 아래 단계를 하나씩 따라 해 보세요.
1단계:

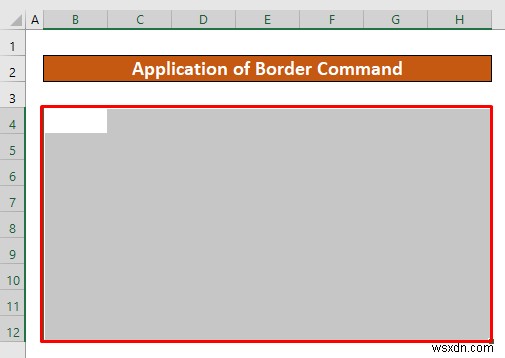

- 먼저 평면도의 외곽 레이아웃을 그리기 위해 B4부터 H12까지의 셀 범위를 선택합니다.
- 다음으로 리본 메뉴의 홈 탭에서 아래 경로로 이동합니다.
홈 → 글꼴 → 테두리 → 바깥쪽 테두리(Outside Borders)

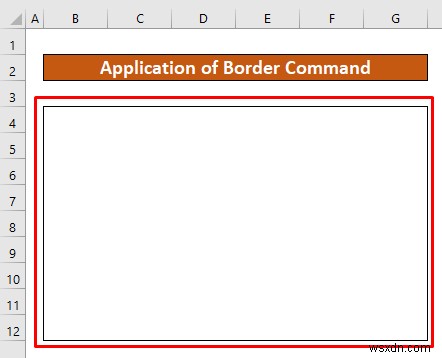

- 그러면 아래 스크린샷처럼 선택한 범위의 바깥쪽 테두리가 그려집니다.
2단계:
- 이제 바닥의 칸막이(파티션)를 그려야 합니다. 리본 메뉴의 홈 탭에서 아래 경로로 이동하세요.

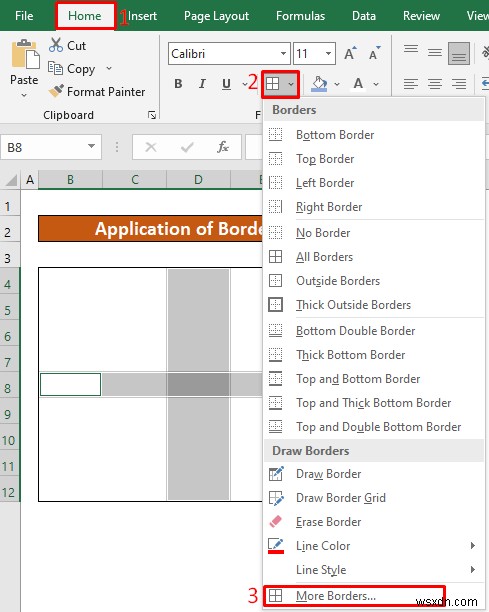

홈 → 글꼴 → 테두리 → 기타 테두리(More Borders)

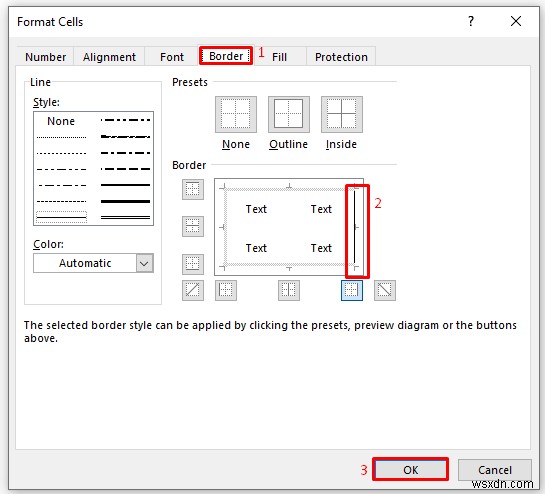

- 셀 서식(Format Cells) 대화상자가 나타나면, 먼저 테두리 탭을 클릭한 다음 테두리 항목에서 오른쪽 테두리를 선택하고 확인을 누릅니다.

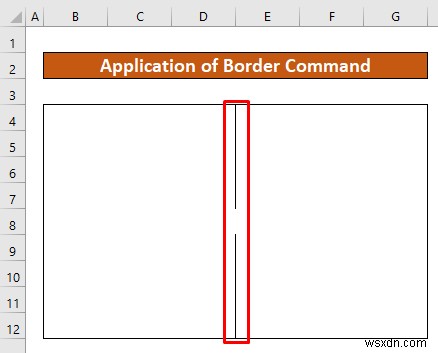

- 그러면 아래와 같이 바닥 중앙에 세로 칸막이가 그려집니다.
3단계:

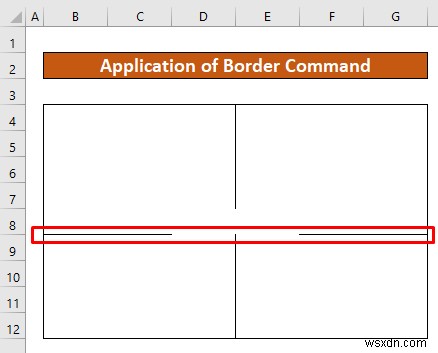

- 이번에는 바닥 중앙에 가로 칸막이를 그립니다. 앞선 2단계와 동일한 과정을 반복하면 됩니다.

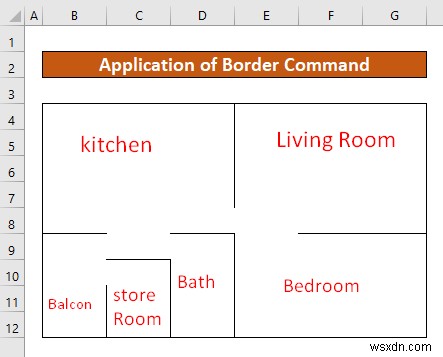

- 같은 방식으로 2단계를 반복하면 아래 스크린샷처럼 침실(Bedroom), 거실(Living Room), 발코니(Balcony), 창고(Store Room), 욕실(Bath), 주방(Kitchen)의 배치까지 완성할 수 있습니다.
함께 읽으면 좋은 글: 엑셀에서 그리기 도구 활용하는 방법 (2가지 쉬운 방법)
관련 추천 자료
- 엑셀에서 도형 그리는 방법 (2가지 실용적인 방법)
- 엑셀로 등각투영도(Isometric Drawing) 그리기 (쉬운 단계별 가이드)
- 엑셀에서 선 그리는 방법 (2가지 쉬운 방법)
방법 2. 색 채우기(Color) 명령으로 평면도 그리기
두 번째 방법은 색 채우기 명령을 활용하는 것입니다. 데이터만 준비되면 누구나 쉽게 따라 할 수 있으며, 시간도 크게 절약할 수 있는 방법입니다. 아래 지침을 차례대로 따라 해 보세요.
단계별 안내:

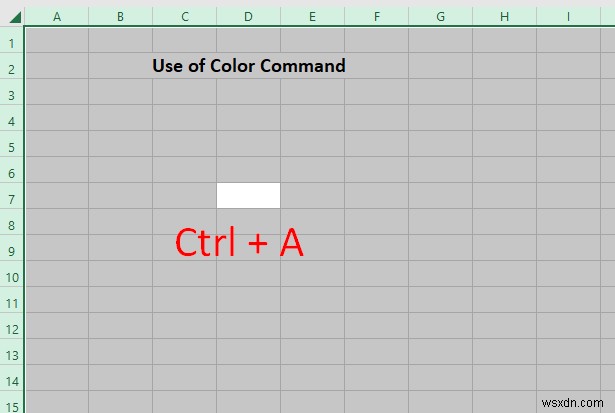

- 먼저 키보드에서 Ctrl + A를 눌러 워크시트 전체를 선택합니다.

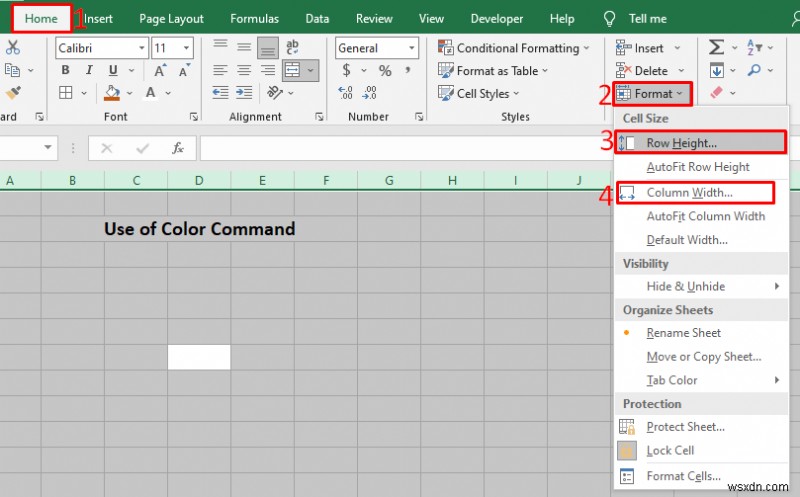

- 이제 행 높이(Row Height)와 열 너비(Column Width)를 조정해야 합니다. 리본 메뉴의 홈 탭에서 아래 경로로 이동하세요.
홈 → 셀 → 서식 → 행 높이(Row Height)
- 행 높이를 3으로 설정하고, 같은 방식으로 열 너비를 1로 설정합니다.

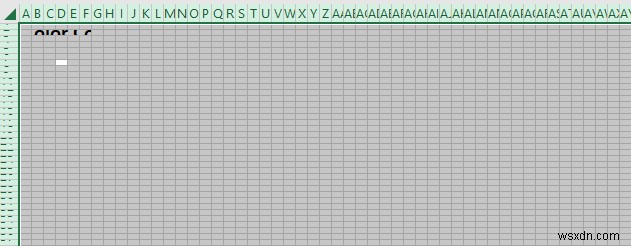

- 그러면 아래와 같이 셀이 정사각형에 가까운 형태로 정돈된 워크시트를 확인할 수 있습니다.
- 이제 바닥의 외곽 윤곽선을 그립니다. 리본 메뉴의 홈 탭에서 아래 경로로 이동하세요.

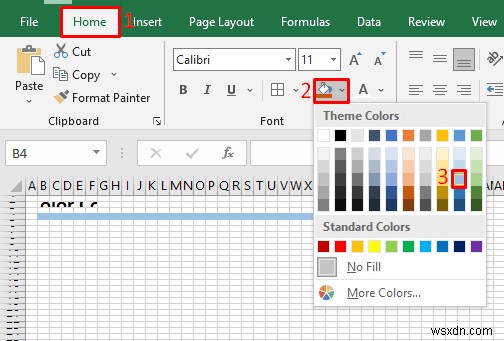

홈 → 글꼴 → 채우기 색 → 연한 파랑(Light Blue)

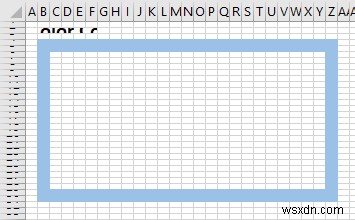

- 그러면 아래와 같이 바닥의 외곽 윤곽이 완성됩니다.

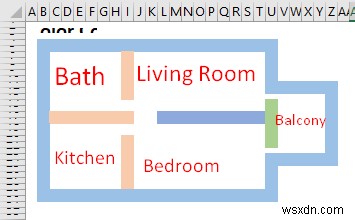

- 같은 방법으로 아래 스크린샷처럼 침실, 거실, 발코니, 욕실, 주방의 배치까지 차근차근 그려 완성하면 됩니다.
함께 읽으면 좋은 글: 엑셀에서 제도 도면 그리는 방법 (2가지 실전 예제)
알아두면 좋은 팁
👉 #N/A! 오류는 수식이나 함수가 참조하는 데이터를 찾지 못했을 때 발생합니다.
👉 #DIV/0! 오류는 값이 0(zero)으로 나뉘거나 참조 셀이 비어 있을 때 발생합니다.
마무리
지금까지 소개한 평면도 그리기 방법들을 활용하면 엑셀 스프레드시트에서 더욱 생산적으로 작업할 수 있습니다. 진행 과정에서 궁금한 점이 있다면 언제든지 댓글로 문의해 주세요.
