엑셀에서 축척에 맞춰 도면을 그리는 방법을 찾고 계신가요? 엑셀에서는 행 높이와 열 너비를 조절하여 원하는 축척으로 자유롭게 그림을 그릴 수 있습니다. 이 글에서는 엑셀에서 축척에 맞춰 그리는 2가지 방법을 소개합니다.
엑셀에서 축척에 맞춰 그리는 2가지 방법
이번 글에서는 다양한 종류의 테두리와 채우기 색상을 활용해 평면도(Floor Plan)를 그리면서 엑셀에서 축척에 맞춰 그리는 방법을 알아보겠습니다.
방법 1. 테두리 옵션을 활용해 축척에 맞춰 그리기
첫 번째 방법은 다양한 테두리 기능을 사용하는 것입니다. 아래 단계를 순서대로 따라 해 보세요.
1단계: 행 높이 및 열 너비 설정하기
먼저 엑셀에서 축척에 맞춰 그리기 위해 셀의 행 높이와 열 너비를 설정합니다.

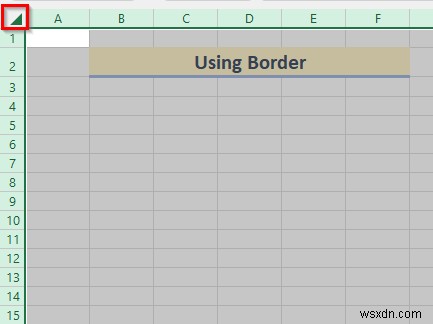

- 워크시트 왼쪽 상단 모서리의 전체 선택 박스를 클릭해 시트의 모든 행과 열을 선택합니다.

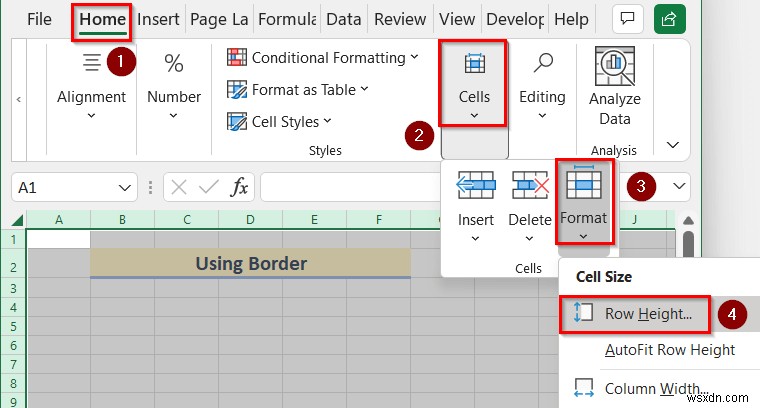

- 홈 탭 → 셀 → 서식 → 행 높이를 차례로 클릭합니다.
- 행 높이 입력창이 나타나면 값으로 9를 입력하고 확인을 누릅니다.

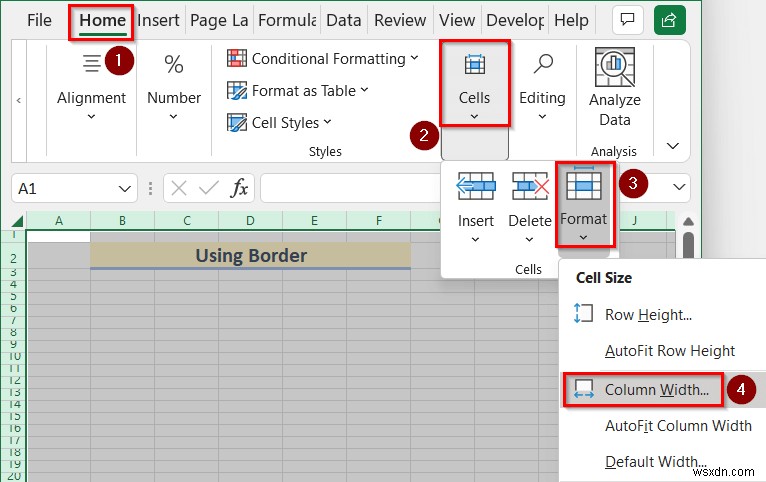

- 다시 홈 탭 → 셀 → 서식 → 열 너비를 선택합니다.
- 열 너비 입력창이 나타나면 값으로 1을 입력한 후 확인을 클릭합니다.
2단계: 테두리를 이용해 벽 그리기
이제 엑셀에서 테두리를 사용해 25 X 35제곱피트(평방피트) 크기의 평면도를 그려 보겠습니다. 여기서는 셀 1칸 = 1평방피트라는 축척을 사용합니다.

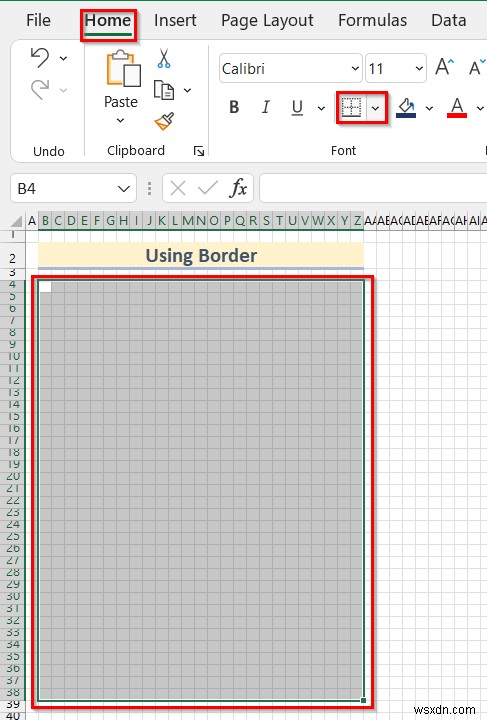

- 먼저 셀 범위 B4:Z38을 선택합니다.
- 홈 탭에서 테두리 버튼을 클릭합니다.

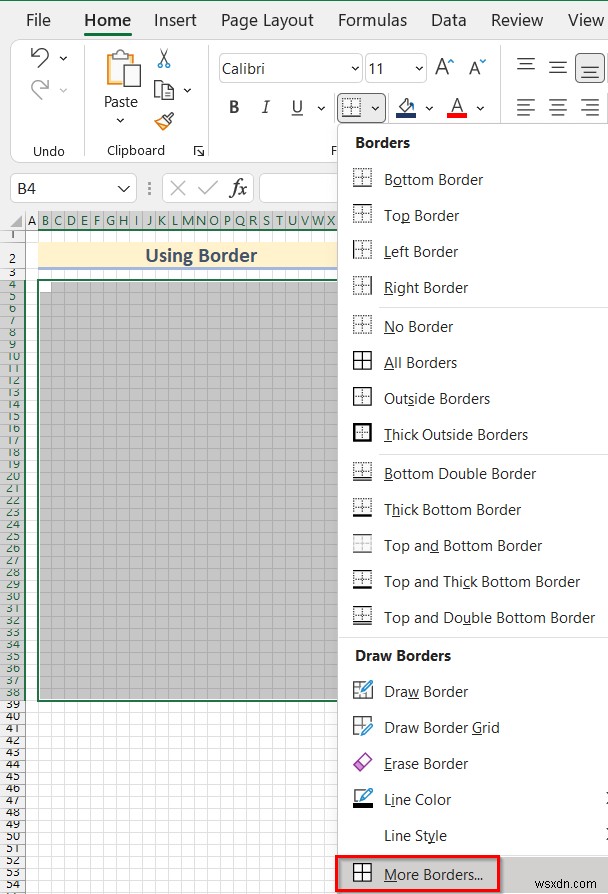

- 기타 테두리(More Borders)를 선택합니다.

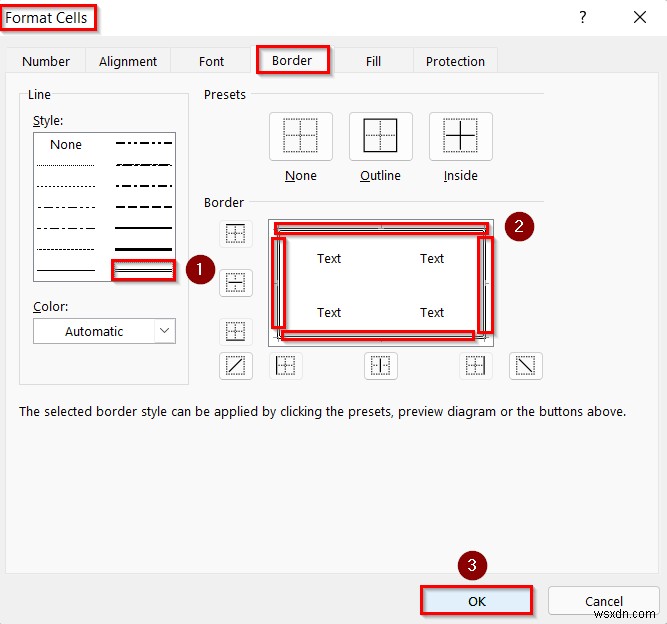

- 셀 서식 대화상자가 열리면 테두리 탭의 선 스타일 목록에서 원하는 스타일을 고릅니다. 여기서는 이중 실선 스타일을 선택했습니다.
- 선택한 테두리를 셀 범위의 위, 아래, 왼쪽, 오른쪽에 적용한 뒤 확인을 클릭합니다.

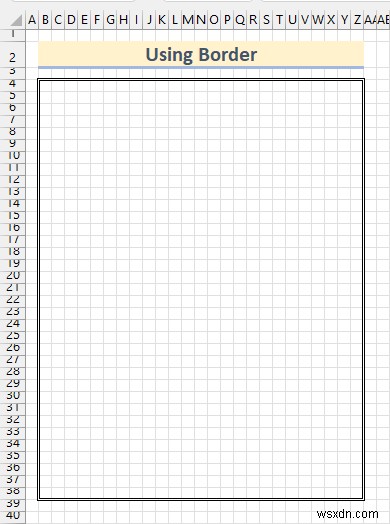

- 이렇게 하면 평면도의 외부 벽(외곽선)이 완성됩니다.

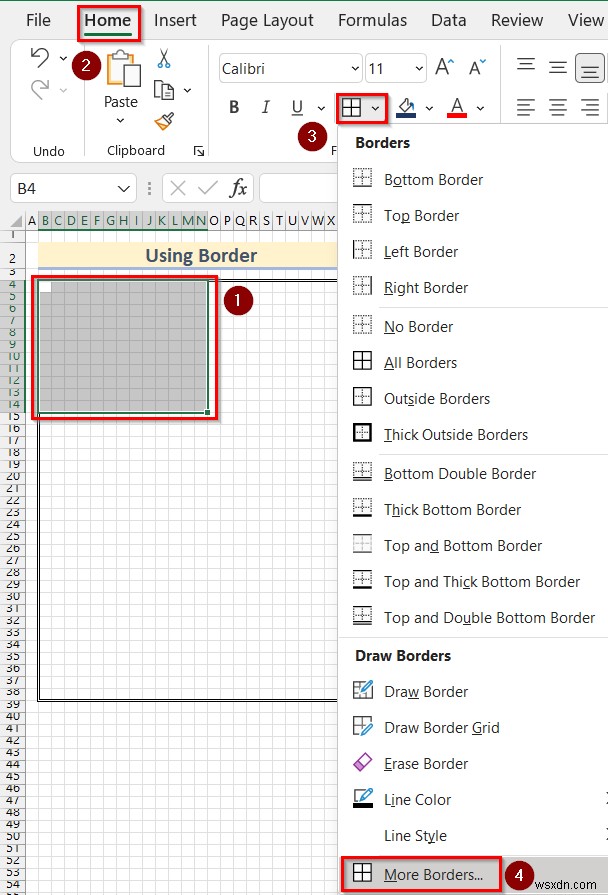

- 다음으로 셀 범위 B4:N14를 선택합니다.
- 홈 탭 → 테두리 → 기타 테두리를 클릭합니다.

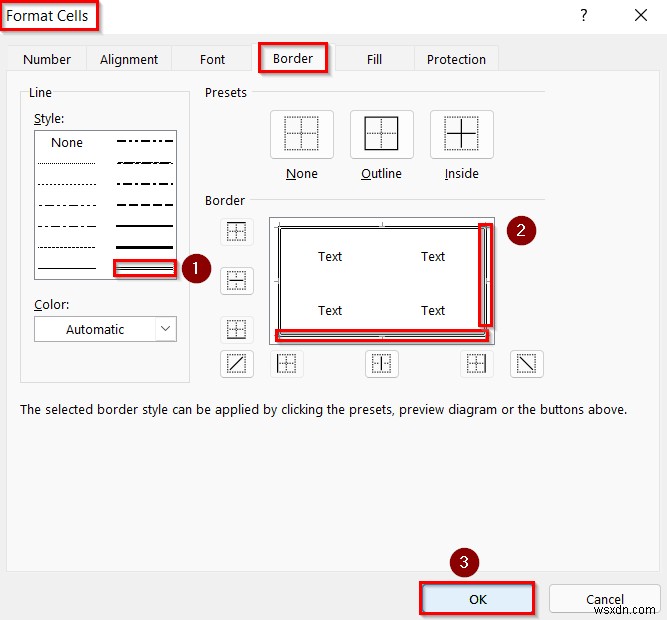

- 셀 서식 대화상자에서 마찬가지로 원하는 선 스타일을 선택합니다(여기서는 이중 실선).
- 이번에는 셀 범위의 아래쪽과 오른쪽에만 테두리를 적용하고 확인을 누릅니다.

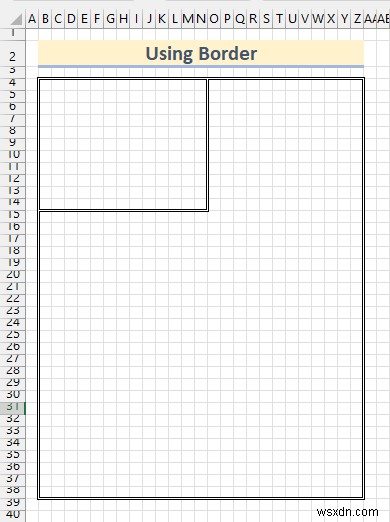

- 이제 축척에 맞춰 그려진 13' X 11' 크기의 방(객실) 벽이 완성됩니다.

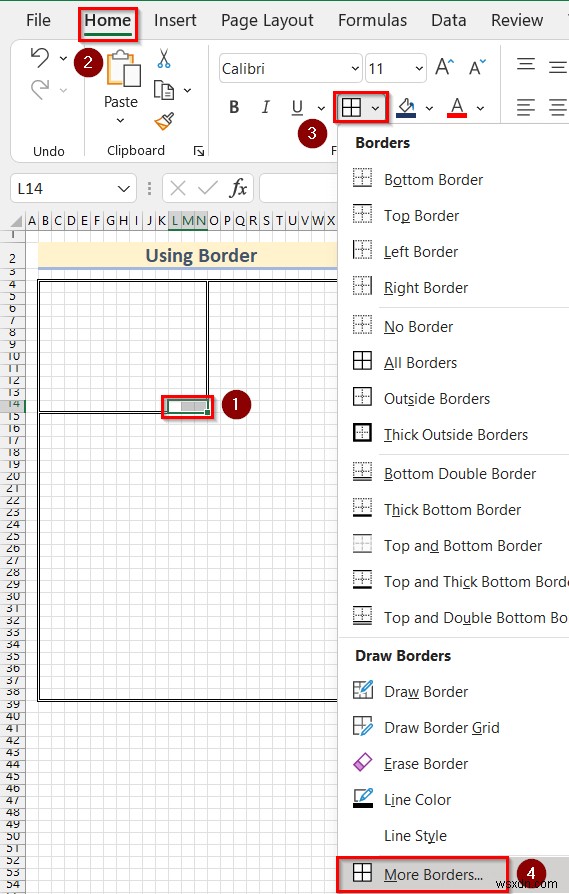

- 문을 만들기 위한 틈을 내려면 셀 범위 L14:N14를 선택합니다.
- 홈 탭 → 테두리 → 기타 테두리를 클릭합니다.

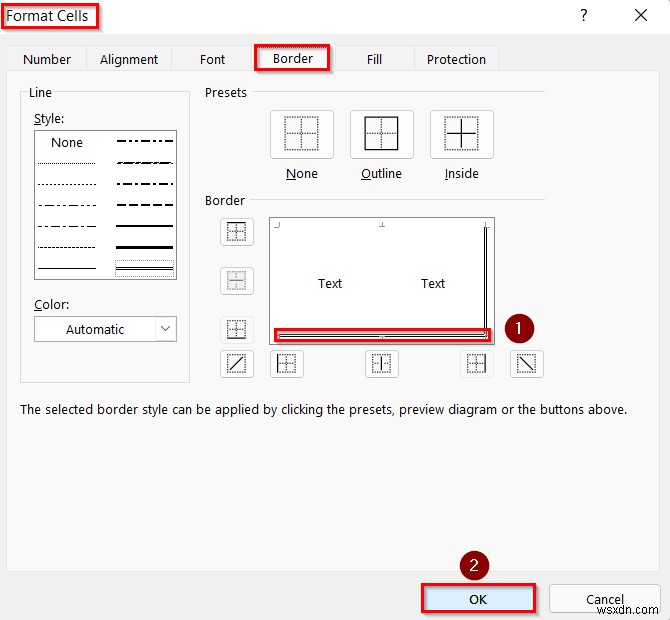

- 셀 서식 대화상자의 테두리 탭에서 아래쪽 테두리의 선택을 해제한 후 확인을 클릭합니다.

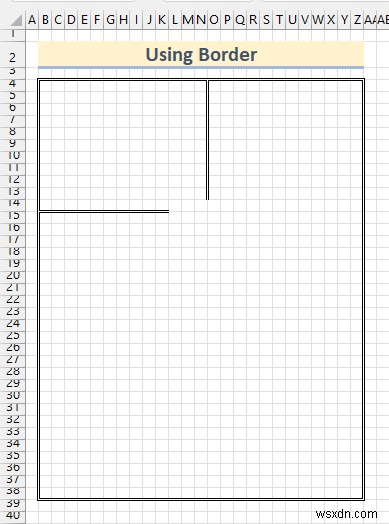

- 이렇게 하면 벽 사이에 문이 들어갈 공간이 만들어집니다.
3단계: 사각형 도형으로 텍스트 추가하기
마지막 단계에서는 도형(Shapes) 중 사각형을 이용해 그림에 텍스트를 추가하는 방법을 알아봅니다.

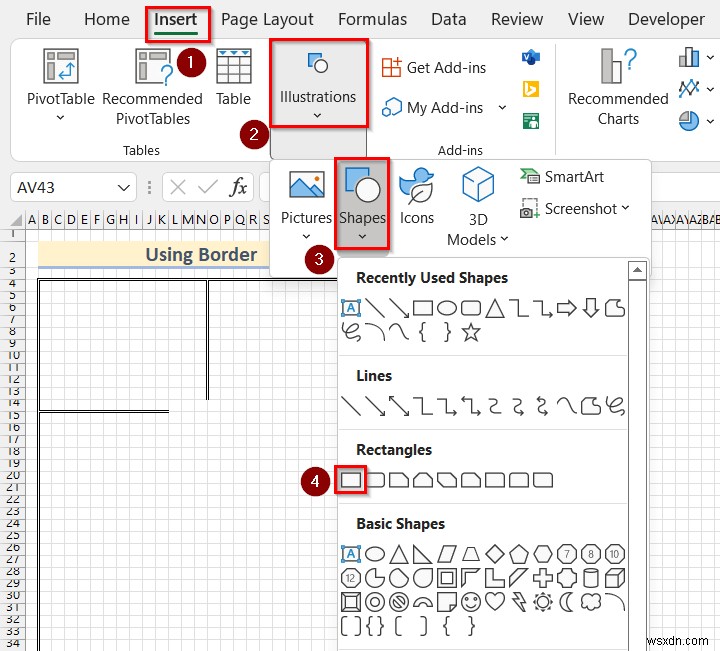

- 삽입 탭 → 일러스트레이션 → 도형 → 사각형을 선택합니다.

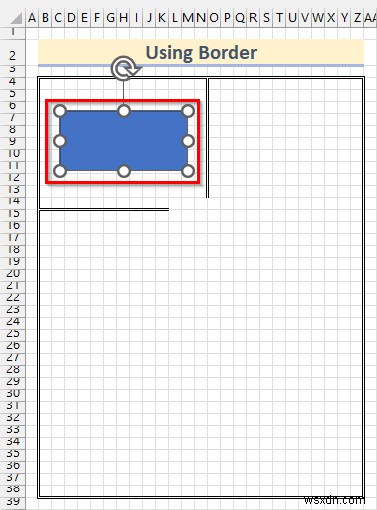

- 워크시트에 사각형을 그린 뒤 해당 도형을 마우스 오른쪽 버튼으로 클릭합니다.

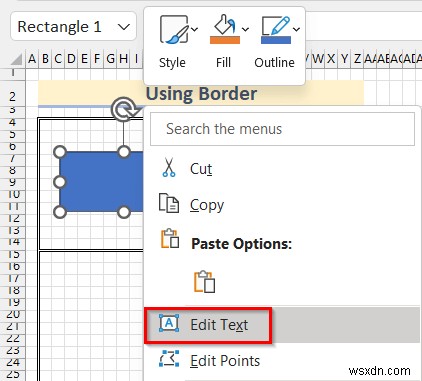

- 텍스트 편집(Edit Text)을 선택합니다.

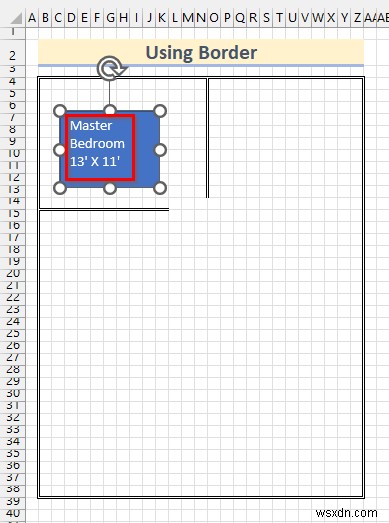

- 사각형 안에 원하는 설명 문구를 입력합니다. 여기서는 안방 13' X 11'이라고 입력했습니다.

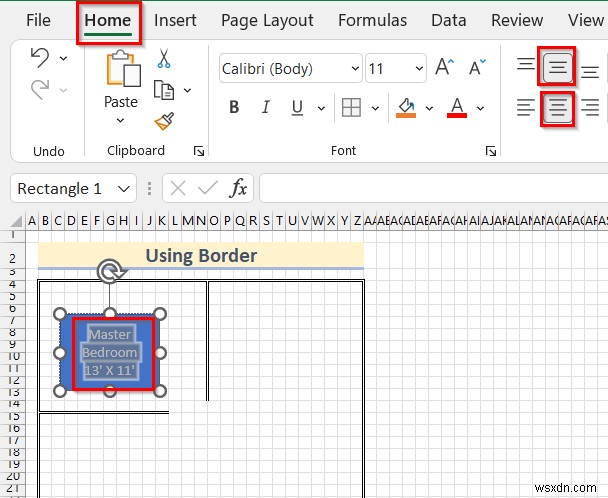

- 텍스트를 선택한 뒤 홈 탭에서 가운데 정렬과 중앙(세로) 정렬을 적용합니다.

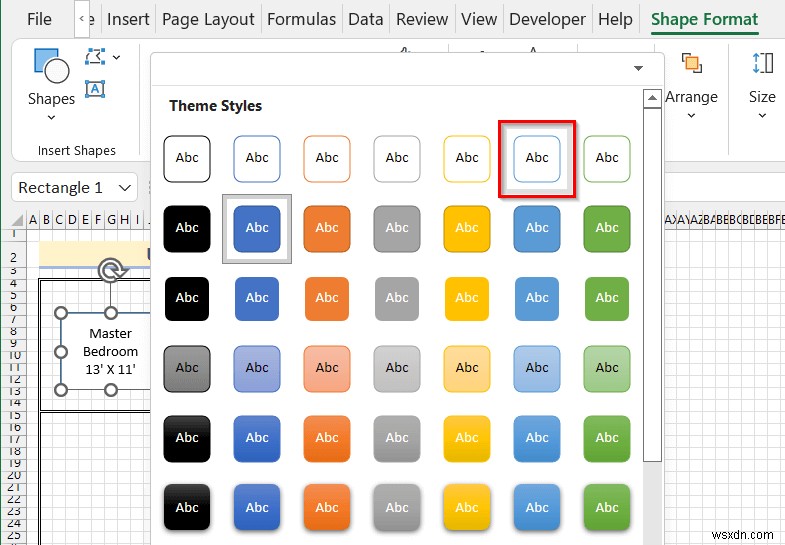

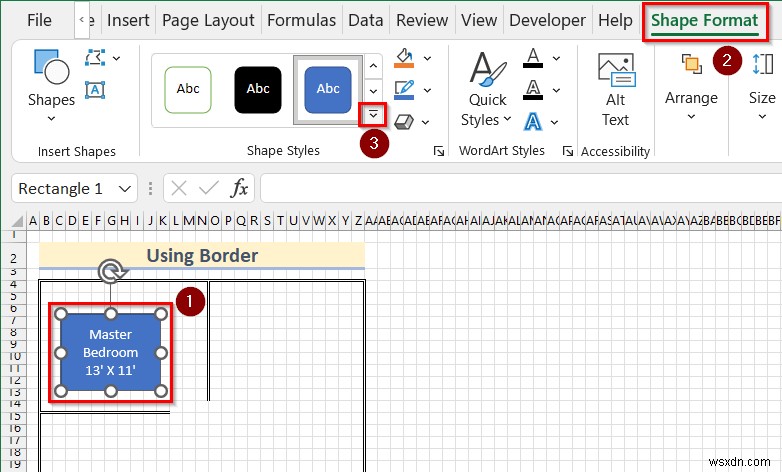

- 사각형을 선택한 상태에서 도형 서식 탭 → 테마 스타일을 클릭합니다.
- 마음에 드는 테마 스타일을 골라 적용합니다. 여기서는 '색 윤곽 - 파랑, 액센트 5'를 선택했습니다.

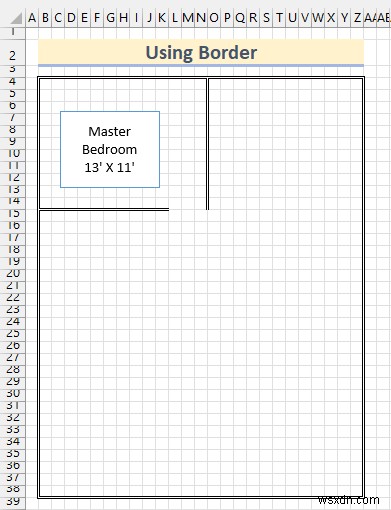

- 이제 축척에 맞게 그려진 방에 사각형 설명 라벨까지 붙은 결과물이 완성됩니다.
- 같은 방법으로 나머지 방들도 축척에 맞춰 그리고 각각 설명을 추가하면 됩니다.
- 이처럼 다양한 테두리 기능만으로도 엑셀에서 축척에 맞춘 도면을 손쉽게 완성할 수 있습니다.
방법 2. 채우기 색상을 활용해 축척에 맞춰 그리기
두 번째 방법은 색상을 이용하는 것입니다. 역시 셀 1칸 = 1평방피트 축척을 사용하며, 두께 1피트의 벽을 표현한 뒤 색상을 입혀 보겠습니다.
- 먼저 방법 1에서와 동일하게 셀의 행 높이와 열 너비를 설정합니다.

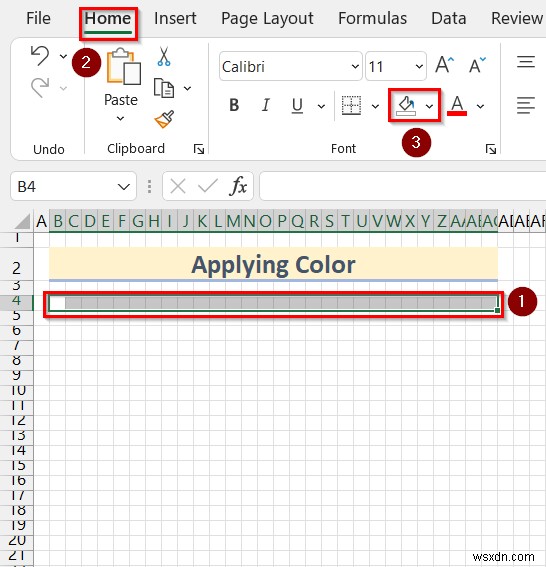

- 셀 범위 B4:AC4를 선택합니다.
- 홈 탭에서 채우기 색 버튼을 클릭합니다.

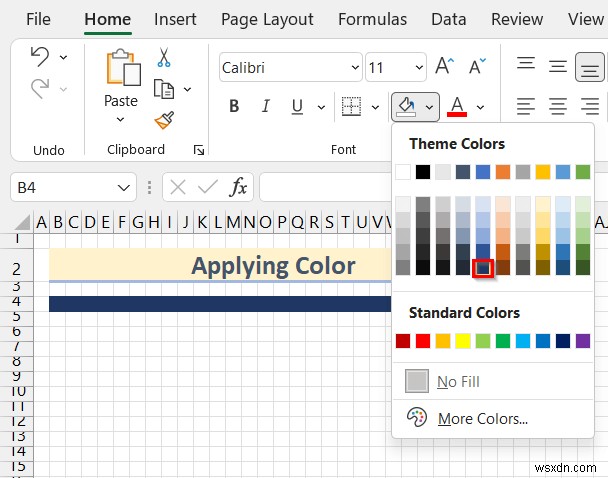

- 원하는 채우기 색을 선택합니다. 여기서는 '파랑, 액센트1, 진한 음영 50%'를 선택했습니다.

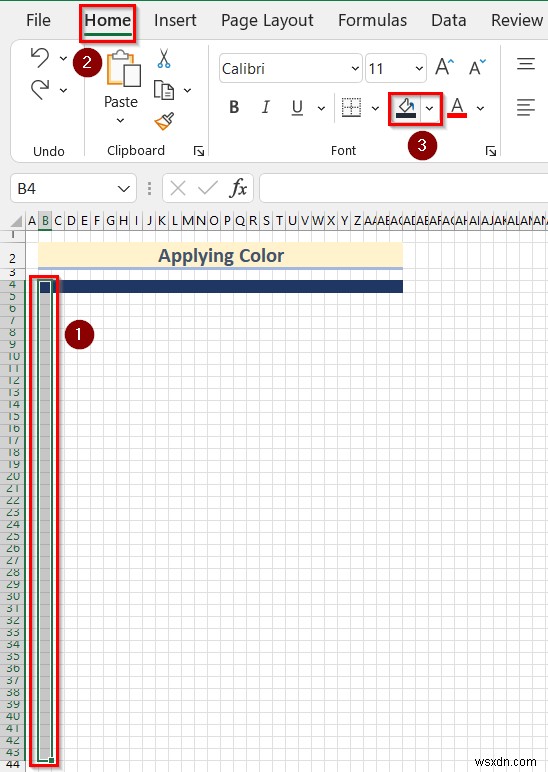

- 다음으로 셀 범위 B4:B43을 선택하고 홈 탭 → 채우기 색을 클릭합니다.
- 이때 앞서 선택했던 채우기 색이 자동으로 적용됩니다.

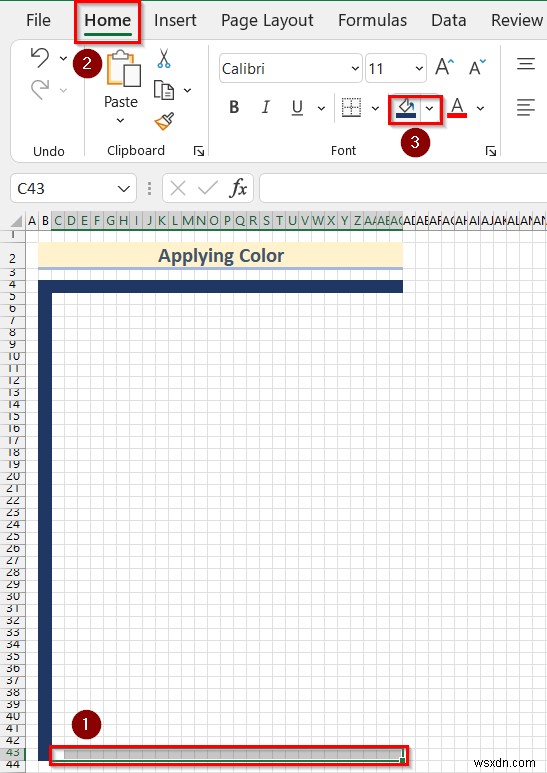

- 이어서 셀 범위 C43:AC43을 선택한 뒤 같은 방식으로 채우기 색을 적용합니다.

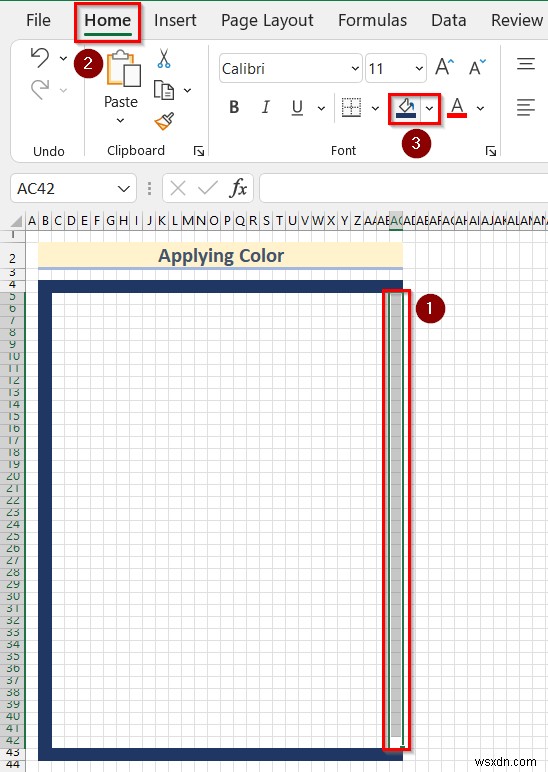

- 마지막으로 셀 범위 AC5:AC42를 선택하고 채우기 색을 지정합니다.

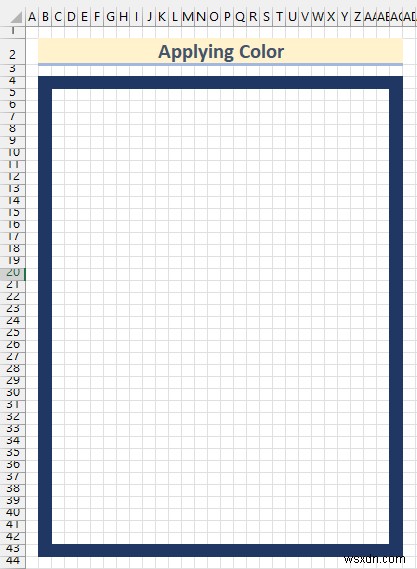

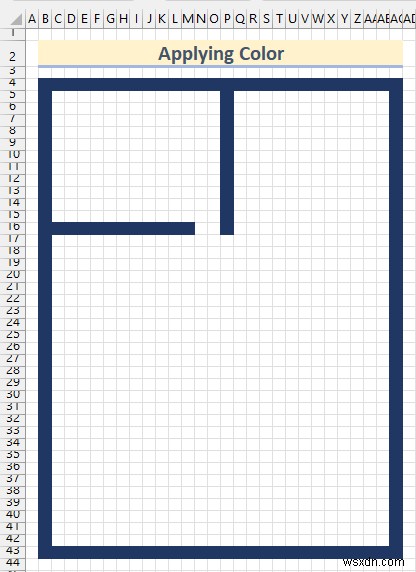

- 이제 평면도의 외부 벽이 색으로 완성됩니다.

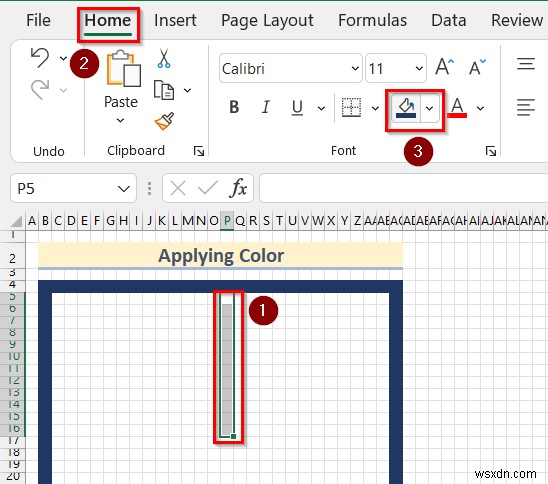

- 다음으로 셀 범위 P5:P16을 선택하고 채우기 색을 적용합니다.

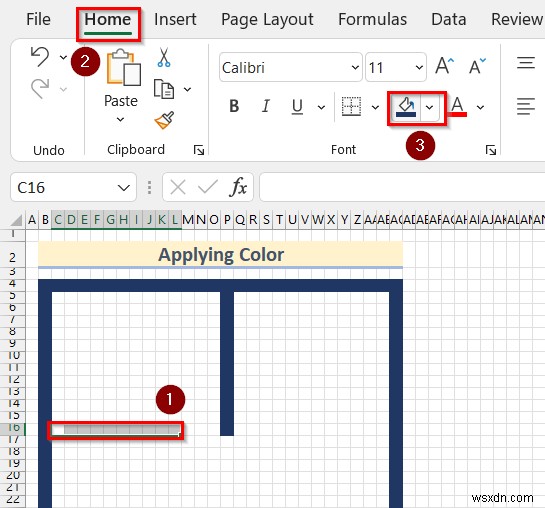

- 이어서 셀 범위 C16:L16을 선택해 채우기 색을 칠합니다.
- 이렇게 하면 축척에 맞춰 그려진 13' X 11' 크기 방의 벽이 색상으로 표현됩니다.
- 이후 방법 1에서 설명한 것처럼 사각형을 삽입해 텍스트를 추가합니다.

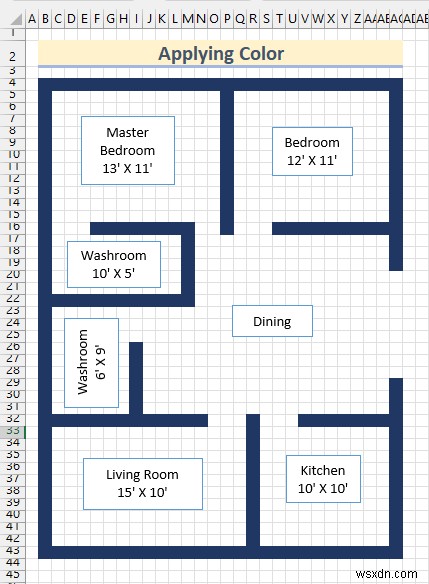

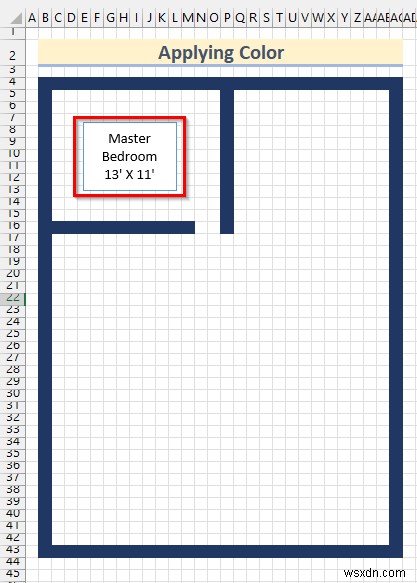

- 완성된 결과물입니다.
- 같은 방법으로 나머지 방들을 그리고 설명 라벨을 붙이면 전체 평면도가 완성됩니다.
연습 섹션

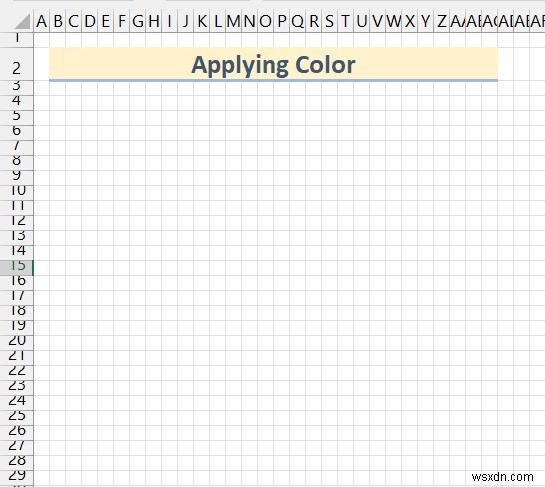

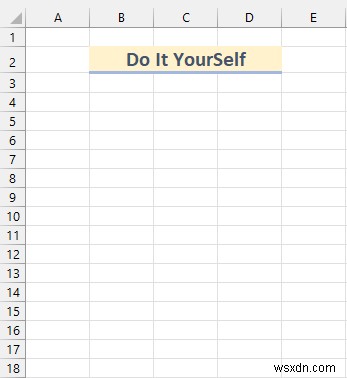

직접 연습해 볼 수 있도록 빈 워크시트를 준비했습니다. 위에서 배운 두 가지 방법을 이 워크시트에 적용해 보세요.
결론
지금까지 엑셀에서 축척에 맞춰 그리는 2가지 방법, 즉 테두리를 활용하는 방법과 채우기 색상을 활용하는 방법을 살펴보았습니다. 상황에 맞는 방법을 골라 활용해 보세요. 이 글이 도움이 되었기를 바랍니다. 이해하기 어려운 부분이 있다면 언제든지 댓글로 문의해 주시고, 놓친 다른 방법이 있다면 알려주세요. 더 많은 엑셀 팁은 ExcelDemy에서 확인하실 수 있습니다. 감사합니다!
