Jestine Yong | 2021년 11월 27일
동일한 모델의 메인보드를 여러 대 수리하다 보면 문제를 진단하는 방법이 다양합니다. 그중 하나가 바로 장치에 전원을 인가한 상태에서 메인보드의 여러 지점에 걸리는 DC 전압을 측정하는 것입니다. 아래 사진처럼 측정한 전압 값을 각 지점에 미리 표시해 두면 수리 작업이 한결 수월해집니다.

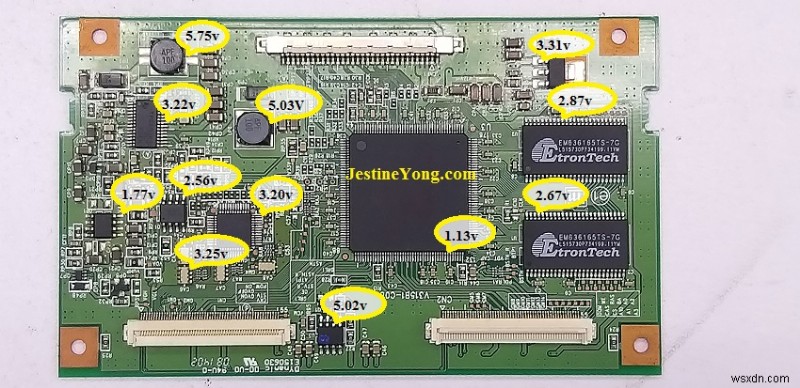

TV T-con 보드의 다양한 테스트 포인트에 DC 전압을 표시해 둔 일반적인 예시.
전압 표시의 장점
1) 원인 지점을 빠르게 좁힐 수 있습니다.
메인보드의 주요 지점별 전압을 기록해 두면 수리 중인 보드와 손쉽게 비교할 수 있습니다. 표시해 둔 값과 다른 지점이 발견되면 메인보드 전체를 하나씩 점검하는 비효율적인 작업 대신, 의심되는 해당 영역부터 집중적으로 트러블슈팅할 수 있습니다.
2) 고장 찾기 시간이 크게 단축됩니다.
어느 지점을 측정해야 하고 그곳에서 어떤 DC 전압이 나와야 하는지 이미 알고 있기 때문에, 시행착오 없이 곧바로 필요한 측정만 수행할 수 있습니다.
3) 다른 메인보드에도 응용 가능한 기술이 됩니다.
다양한 테스트 포인트에서 DC 전압을 측정하고 기록하는 습관을 들이면, 다른 종류의 메인보드를 다룰 때에도 훨씬 자신감 있게 접근할 수 있습니다.
전압 표시의 단점
1) 모든 경우에 실용적이지 않습니다.
동일한 장치를 계속 다루는 유통사나 서비스 센터에 근무하지 않는다면 전압을 기록하는 것이 큰 의미가 없을 수 있습니다. 시중에는 수천 종류의 메인보드가 존재하기 때문에 모든 보드를 기록하는 것은 현실적으로 불가능합니다.
2) 측정과 기록에 시간이 듭니다.
모든 중요 전압을 측정하고 정리하는 과정 자체에 상당한 시간이 소요됩니다.
3) 단락(쇼트) 위험이 있습니다.
초기 측정 단계에서 주의하지 않으면 테스트 프로브가 IC나 인접 부품의 핀에 닿아 순간적으로 단락을 일으켜 회로를 손상시킬 수 있습니다.
4) 회로에 대한 이해가 필요합니다.
측정하려는 회로의 동작 원리를 이해하는 데 시간이 걸립니다. 아무 지점에나 프로브를 대서는 안 되기 때문입니다. 설상가상으로 소속 회사에 해당 장비의 회로도(스키매틱)조차 없다면 작업 난이도는 더욱 높아집니다.
5) 고장을 놓칠 수 있습니다.
일부 고장난 회로는 특정 지점에서 여전히 정상적인 DC 전압을 보일 수 있습니다. 이런 경우 전압 측정만으로는 문제의 정확한 위치를 찾기 어렵습니다.
결론: 측정의 폭을 넓히면 진단 속도도 빨라집니다
전자 이론에 대한 지식이 탄탄하고 시간적 여유가 있다면 DC 전압 테스트 포인트를 넘어선 측정도 시도해 볼 만합니다. DC 전압 외에도 주파수, 디지털 신호, 파형 캡처 등을 함께 확인할 수 있는데, 메인보드의 다양한 지점에서 더 많은 종류의 신호를 측정할수록 고장 지점을 더 빠르고 정확하게 찾아낼 수 있습니다. 나아가 전용 테스트 장비를 활용해 정상 보드와 불량 보드의 시그니처(signature)를 비교하는 방법도 효과적입니다.
여러분이 평소 선호하는 테스트 포인트 방식은 무엇인가요? 혹은 메인보드 문제를 해결하는 나만의 특별한 노하우가 있으신가요? 이 주제와 관련된 의견을 댓글로 남겨주세요. 감사합니다!
