Matplotlib에서 수천 개의 원을 빠르게 그리는 방법

Matplotlib에서 수천 개의 원을 빠르게 그리려면 matplotlib.collections 모듈을 활용해야 합니다. 특히 이 글에서는 CircleCollection 클래스를 사용하여 대량의 원을 효율적으로 렌더링하는 방법을 소개합니다.

구현 단계

• matplotlib에서 collections 패키지를 가져오고, 함께 pyplot과 numpy도 임포트합니다.
• 그림(figure) 크기를 설정하고 서브플롯 주변의 여백(padding)을 조정합니다.
• 작은 원의 개수를 나타내는 변수 "num"과 원의 크기를 담을 변수 "sizes"를 초기화합니다.
• 원 패치(circle patch) 목록을 생성합니다.
• 현재 축(axis)에 원 패치 아티스트를 추가합니다.
• 축의 마진(margins)을 설정합니다.
• show() 메서드를 호출하여 그림을 화면에 표시합니다.

예제 코드

import numpy as np
import matplotlib.pyplot as plt
import matplotlib.collections as mc

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

num = 1000
sizes = 50 * np.random.random(num)
xy = 10 * np.random.random((num, 2))

patches = [plt.Circle(center, size) for center, size in zip(xy, sizes)]

fig, ax = plt.subplots()

collection = mc.CircleCollection(sizes, offsets=xy, transOffset=ax.transData, color='green')
ax.add_collection(collection)

ax.margins(0.01)

plt.show()

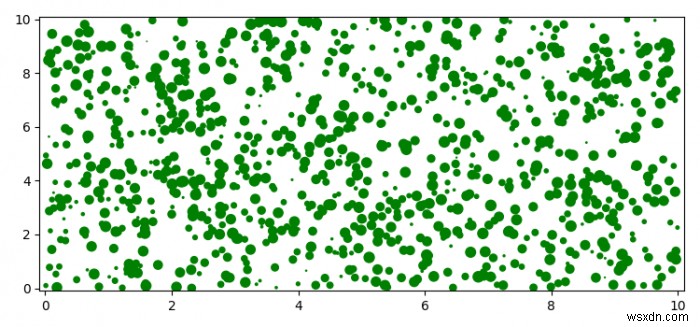

실행 결과

위 코드를 실행하면 다음과 같은 출력 결과를 얻을 수 있습니다.

핵심 포인트 정리

개별 원을 하나씩 plt.Circle()로 추가하는 방식은 원의 개수가 많아질수록 렌더링 속도가 크게 느려집니다. 반면 CircleCollection은 모든 원을 하나의 컬렉션 객체로 묶어 한 번에 그리기 때문에 수천 개 이상의 원을 그릴 때 성능상 큰 이점을 제공합니다. offsets 매개변수에 각 원의 중심 좌표 배열을 전달하고, transOffset=ax.transData로 데이터 좌표계를 지정하면 됩니다.
