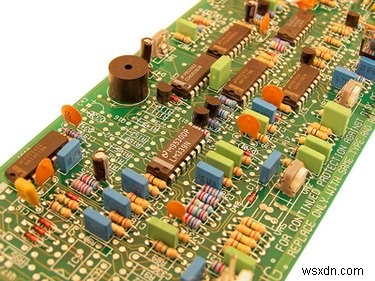

그림에는 전해 커패시터(서 있는 기둥 모양)와 세라믹 커패시터(주황색, 원형)가 나와 있습니다.
커패시터는 전압 소스가 꺼지면 몇 초 동안 전압을 유지하고 전류를 방전하는 회로 구성 요소입니다. 이는 커패시터에 비해 거의 순간적으로 전압을 잃는 저항기와는 다릅니다. 전압이 천천히 소산되는 이러한 특징을 커패시터의 "성능 특성"이라고 합니다. 이미지에는 더 큰 전자 커패시터가 표시되어 있지만 커패시터는 다른 구성 요소와 함께 컴퓨터 칩 내부에 포함될 수 있습니다. 컴퓨터를 끈 후 즉시 켜지 마십시오. 축전기에 너무 많은 전압을 가하여 컴퓨터가 소진될 수 있으므로 컴퓨터가 작동하지 않습니다.
1단계
긴 끝이 자신을 향하도록 브레드보드를 설정합니다. 브레드보드를 검사하여 상단에 A부터 J까지의 문자를 찾고 측면을 따라 1부터 63까지의 숫자를 찾습니다. 배터리 커넥터를 배터리 위에 놓습니다.
2단계
용량이 1μF이고 50V 정격의 전해 커패시터를 사용하십시오. "-" 표시를 찾아 커패시터의 접지 리드를 찾으십시오. 해당 리드를 브레드보드의 J20 위치에 놓습니다. 다른 리드를 J25 위치에 놓습니다.
3단계
간단한 회로를 위한 저항기
커패시터의 전압 감쇠를 측정하십시오. 검정색 접지 리드를 I20 위치에 배치하여 J20의 커패시터 리드와 연결을 설정합니다. 20행을 포함하여 번호가 매겨진 각 행에 연속성이 존재한다는 점에 유의하십시오. 멀티미터를 VDC 20(20V)으로 설정하십시오. 멀티미터의 검은색 리드를 커패시터의 접지 리드에 연결하고 빨간색 리드를 커패시터의 다른 리드에 연결합니다. 악어 클립을 사용하거나 왼손으로 잡으세요.
4단계
배터리의 빨간색 리드를 I20에 배치하여 회로에 전압을 적용합니다. 커패시터 양단의 전압을 읽으십시오. 이는 약 9V여야 합니다. 시계를 살펴보세요. I20에서 배터리의 읽기 리드를 제거하고 커패시터의 방전을 확인하십시오. 8~9초 동안 커패시터의 전압이 0으로 떨어지는 것을 지켜보세요.
5단계
커패시터의 연속성을 확인하십시오. 멀티미터를 연속성 확인 설정으로 설정합니다. 검정색 리드를 커패시터의 접지 쪽에 접촉시키고 빨간색 리드를 반대쪽에 접촉시킵니다. 연속성이 존재하는 경우(긴 경고음이 들림) 커패시터가 단락된 것이므로 폐기해야 합니다.
6단계
멀티미터를 가장 높은 옴 설정으로 설정하고 이를 커패시터에 적용합니다. 미터가 0Ω에 가까워지는 것을 관찰한 다음 증가하기 시작합니다. 이 일반적인 패턴을 따르는 경우 커패시터를 유지하십시오.
7단계
전압 감쇠 테스트와 연속성 확인을 결정적인 테스트로 사용하고 저항 테스트를 대략적인 확인으로 사용하세요.
8단계
정격 전압이 63V이고 정전 용량이 6.8μF인 두 번째 전해 커패시터를 테스트합니다. 두 개의 저항(각각 330옴 저항), 커패시터 및 전압 소스로 간단한 회로를 구성합니다. 저항기 1의 한 리드를 E63에 배치하고 다른 리드를 E40에 배치합니다. 저항기 2의 리드를 D40에 배치하고 두 번째 리드를 C25에 배치합니다. 커패시터의 높은 리드를 B25에 배치하고 접지(- 또는 0)를 B23에 배치합니다.
9단계

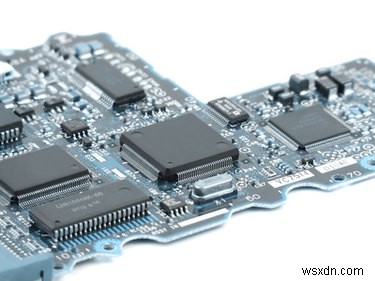

커패시턴스는 칩에 설계될 수도 있습니다.
배터리 접지선(검은색)을 A23에 넣습니다. 빨간색 배터리 리드를 C63에 넣습니다. 멀티미터를 20V로 설정하고 빨간색 리드를 높은 커패시터 리드(B25)에 연결하고 검은색 리드를 커패시터 접지(B23)에 연결합니다. 전압원을 제거하고 전압 감소를 관찰하십시오. 1분 12초에서 1분 17초 사이의 전압 방전 시간을 예상하세요.
10단계
정전용량 정격은 20% 이내이며 약간의 변동이 있는 경우가 많습니다.
