컴퓨터 화면에 나타나는 그래픽이 어떻게 만들어지는지 궁금해 본 적이 있으신가요? 그래픽 카드가 그 역할을 담당한다는 것은 알고 계시겠지만, 정확히 어떤 과정을 거쳐 이미지를 만들어내는지는 잘 모르실 수 있습니다.
이 글에서는 그래픽 카드의 필수 구성 요소와 전체적인 작동 방식을 하나씩 자세히 살펴보겠습니다.
인터페이스(Interface)
그래픽 카드 인터페이스는 비디오 카드가 메인보드에 직접 연결되어 정보를 주고받을 수 있도록 하는 부분입니다.

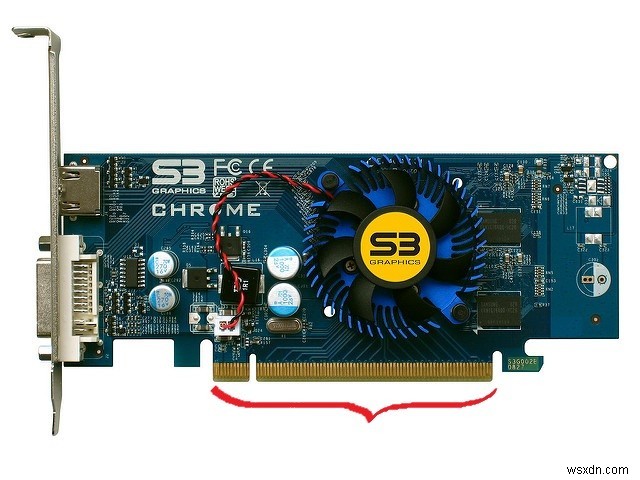

주요 인터페이스 유형은 PCI Express와 AGP 두 가지입니다. (ISA, PCI, PCI-X 같은 인터페이스도 있지만 현재는 거의 사용되지 않는 구식 방식입니다.)
PCI Express
PCI Express는 기존 PCI 인터페이스의 업그레이드 버전으로, 여러 개의 독립적인 레인(lane)을 활용해 더 빠른 속도로 대역폭을 처리합니다.
뿐만 아니라 AGP 인터페이스보다 범용성이 뛰어나며, 단순한 인터페이스 구조 덕분에 전력 소비도 더 효율적입니다.
AGP
AGP(Accelerated Graphics Port, 가속 그래픽 포트)는 3D 그래픽 처리를 위해 설계되었으며 메인보드와 직접 연결됩니다. 이를 통해 더 높은 클럭 속도를 구현하고, 한 번의 전송으로 데이터 그룹을 주고받을 수 있습니다.
비디오 BIOS
비디오 BIOS는 그래픽 카드의 가장 기본적인 설정 인터페이스를 담고 있으며, 그래픽 카드의 ROM(읽기 전용 메모리)을 통해 컴퓨터 BIOS로 전달됩니다.
이 인터페이스에는 다음과 같은 중요한 정보가 포함되어 있습니다:
- 메모리 타이밍
- 전압
- 작동 속도
- RAM
비디오 BIOS는 그래픽 카드의 심장 박동과 같아서, 나머지 구성 요소들이 작동하기 위한 기반 역할을 한다고 생각하면 됩니다.
GPU(그래픽 처리 장치)

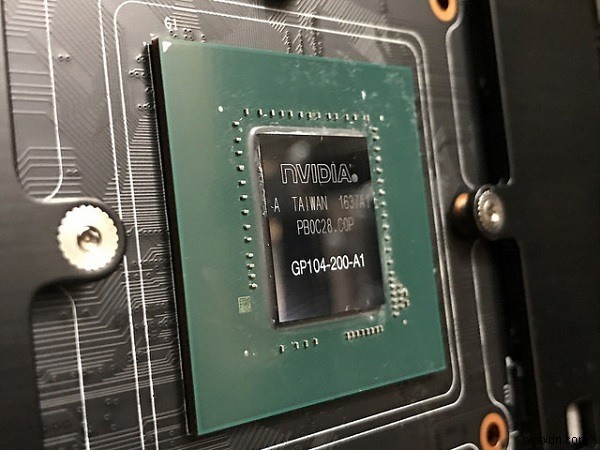

GPU(Graphics Processing Unit)는 비디오 카드의 두뇌로, RAM을 통해 픽셀을 2D 및 3D 그래픽으로 렌더링하는 역할을 담당합니다. GPU는 다음과 같은 부분으로 구성되어 있습니다:
- 그래픽 및 컴퓨터 어레이
- 그래픽 메모리 컨트롤러
- 버스 인터페이스
- 전원 관리 유닛
- 비디오 처리 유닛
- 디스플레이 인터페이스
좀 더 구체적으로 설명하면, GPU는 각 픽셀에 세부 정보를 적용하여 생동감 있는 이미지를 만들어냅니다. 여기에는 색상, 질감, 패턴 등이 포함됩니다. 이 과정을 끊임없이 반복하면서 렌더링된 픽셀들이 모여 화면 위에 하나의 완성된 이미지를 이루게 됩니다. (정확한 픽셀 수는 화면 해상도에 따라 달라집니다.)
GPU는 이렇게 막중한 작업을 수행하다 보니 엄청난 열을 발생시키므로, 발열을 잡기 위해 대형 히트싱크 아래에 장착됩니다.
비디오 메모리
GPU가 수많은 픽셀을 렌더링하는 동안, 이 데이터를 저장해 두었다가 이미지를 표시할 공간이 필요합니다.
바로 이 역할을 하는 것이 비디오 메모리이며, 용량은 보통 1GB에서 12GB 사이입니다.
메모리 종류에는 다음과 같은 것들이 있습니다:
- VRAM: GPU가 픽셀을 매우 빠르게 렌더링할 수 있게 해줍니다 ('읽기와 쓰기'라고도 함)
- WRAM: VRAM보다 더 빠른 버전
- SDRAM: 높은 클럭과 대역폭 속도로 작동
- SGRAM: 향상된 그래픽 성능으로 유명
비디오 메모리에는 디지털 정보가 저장되는데, 모니터는 아날로그 신호만 읽을 수 있으므로 이 데이터를 모니터로 전달할 방법이 필요합니다.
마치 서로 완전히 다른 언어를 사용하는 두 사람이 소통하려는 상황과 같습니다.
이때 필요한 것이 바로 RAMDAC입니다.
RAMDAC
RAMDAC(Random Access Memory Digital-to-Analog Converter, 램 디지털-아날로그 변환기)은 그래픽 카드 세계의 통역사라고 생각하면 됩니다.
RAMDAC은 비디오 메모리의 디지털 데이터를 아날로그 신호로 변환하여 모니터로 전송합니다.
디지털 신호와 아날로그 신호의 주요 차이점은 파형의 구조에 있습니다.
- 디지털 – 각진 사각형 파형
- 아날로그 – 부드럽고 연속적인 파형
RAMDAC은 이런 각진 파형을 모니터가 이해할 수 있도록 부드럽게 다듬어, GPU가 렌더링한 최종 이미지를 완성합니다.

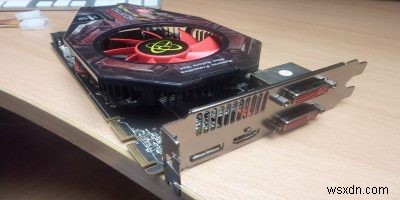

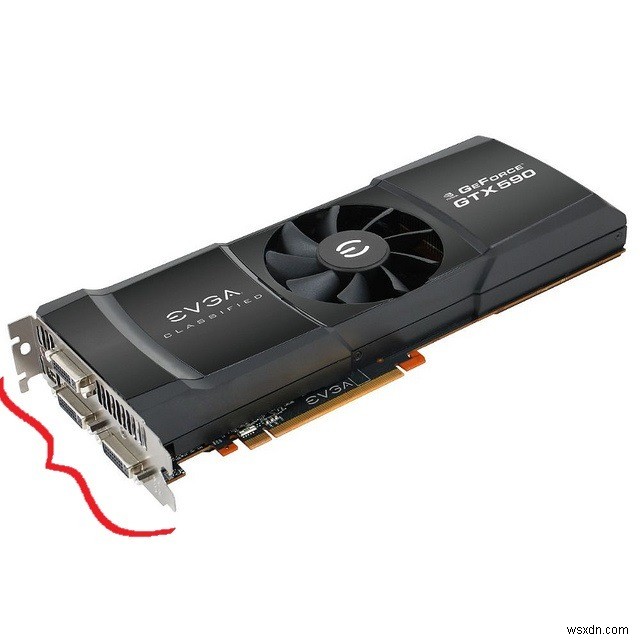

출력 단자(Outputs)
출력 단자는 그래픽 카드를 디스플레이 케이블에 연결하는 데 사용되며, RAMDAC이 해석한 디지털-아날로그 변환 신호를 전송하는 통로 역할을 합니다.
출력 단자는 다음과 같이 분류됩니다:
- VGA: 아날로그 디스플레이 신호 사용
- DVI: 컴퓨터에서 모니터로 픽셀을 전송하는 표준 디지털 인터페이스
- HDMI: 오디오와 비디오 신호를 동시에 전송
- Vivo: TV, DVD 플레이어 등 각종 멀티미디어 기기 연결용
- DisplayPort: 비디오 및 디스플레이 장치를 연결
냉각 장치(Coolers)
GPU는 그래픽 카드에서 가장 뜨거운 부품이므로, 과열을 방지하기 위해 반드시 식혀 주어야 합니다.

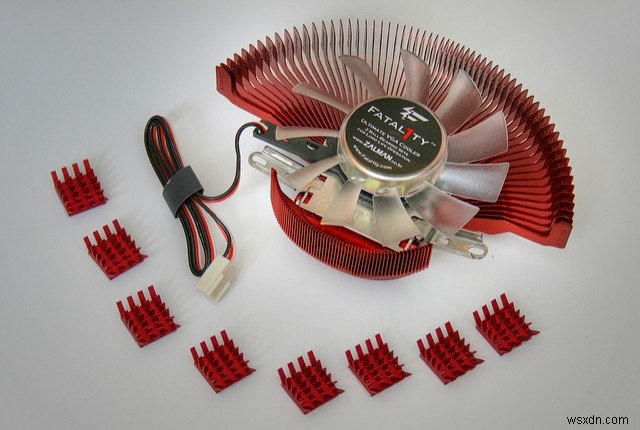

히트싱크(Heatsink)
히트싱크는 GPU에서 발생한 열을 받아 핀 전체로 분산시켜 본체에서 멀어지게 합니다. 대개 부착된 팬으로 냉각됩니다.

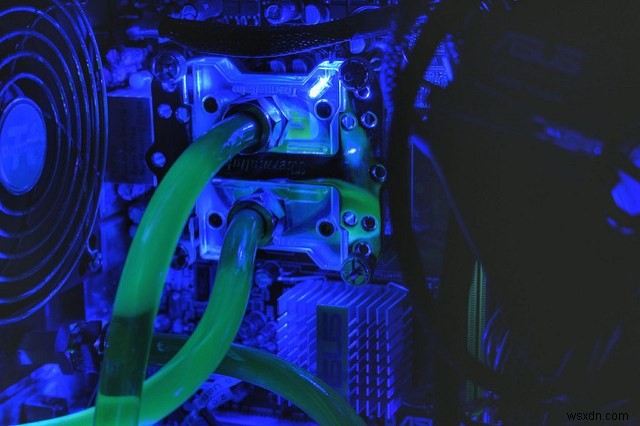

워터 블록(Water Block)
워터 블록은 액침(수랭) 방식으로 GPU를 냉각하는 장치입니다. 열을 흡수해 기체에서 차가운 액체로 바꾸고, 이 액체가 절연 튜브를 통해 순환하며 GPU로 되돌아가 재사용됩니다.
슬롯 모델
싱글 슬롯 쿨러
보급형 모델은 대개 한 슬롯 높이로 제작되며 듀얼 슬롯 시스템보다 발열이 적습니다. 하나의 확장 슬롯 공간만 차지하며 크기도 작은 편입니다.
듀얼 슬롯 쿨러
고급형 모델은 더 나은 냉각 성능을 위해 두 개의 슬롯으로 제작되는 경우가 많습니다. 듀얼 슬롯 시스템은 뜨거운 공기를 두 번째 슬롯을 통해 밀어내 PC 케이스 밖으로 배출하도록 설계되었습니다.
전체 과정 정리
메인보드가 그래픽 카드 인터페이스를 통해 비디오 BIOS에 부팅을 지시하면, GPU에 신호를 보내 그래픽 렌더링을 시작합니다.
GPU가 각 픽셀에 세부 정보를 할당하기 시작하면, 이 데이터를 디지털 신호만 읽을 수 있는 비디오 메모리에 저장합니다.
RAMDAC은 이 디지털 신호를 모니터가 이해할 수 있는 아날로그 신호로 변환하고, 출력 단자를 통해 파형을 전송합니다.
한편, 가장 많은 작업을 수행하는 GPU가 과열되지 않도록 히트싱크나 워터 블록 같은 냉각 방식이 함께 사용됩니다.
이것이 그래픽 카드의 핵심 구성 요소들이며, 이들이 조화롭게 작동하여 우리가 잘 알고 사랑하는 고화질 그래픽을 만들어내는 것입니다.
