처리기를 숨기는 방법과 그 가치가 있는 이유

아, 정말이지, 그 옛날의 무서운 절차는 보통 엘리트들에게만 권장됩니다. 초심자에게 delidding은 프로세서 상단에서 통합 열 확산기(IHS)를 분리한 다음 제조업체가 사용한 기본 열 페이스트를 조금 더 고급스러운 것으로 대체하는 행위입니다. 일반적으로 액체 금속이나 더 나은 열 붙여넣기.

옛날 옛적에 모든 종류의 면도날과 집게, 그리고 IHS에서 프로세서를 조심스럽게 분리하는 무수한 기술을 포함하는 상당히 무서운 프로세스였습니다. .

가장 오랫동안 가치가 있는 경우는 거의 없었습니다. 가장 약한 애프터마켓 쿨러에도 불구하고 고급 부품의 온도가 섭씨 70도 아래로 확고하게 유지되면서 가장 큰 질문은 "왜 귀찮아?"였습니다. 젠장, 오버클럭을 할 때도 실리콘 한계에 도달하기 전에 온도가 75-85도를 넘는 경우는 거의 없었습니다. 특히 괜찮은 AIO 쿨러를 사용하는 경우에는 더욱 그렇습니다.

그때도 그랬고 지금도 그렇고, 멀티 스레드 우위를 놓고 다투는 Intel과 AMD 사이의 핵심 전쟁이 계속 진행됨에 따라 스레드 수와 작동 온도가 급증하기 시작했습니다. 특히 전통적인 제조 프로세스를 고수하는 회사의 경우 더욱 그렇습니다. 그들은 (일명 비 납땜 칩)에 익숙했습니다.

이를 통해 오버클럭에 관계없이 부하가 걸렸을 때 Intel Core i7-8700K 피크가 섭씨 75도에 도달하는 것은 드문 일이 아닙니다. 회사가 일부 고급 부품(각각 9000 시리즈 및 Core i9-9980XE)을 납땜하기 위한 조치를 취했지만 여전히 마지막 세대 Coffee Lake에 고정되어 있거나 Skylake-X HEDT 칩을 보유하고 있는 부품을 위해 delidding은 상당한 이점을 제공합니다. 탁월한 오버클러킹 경험과 전반적으로 훨씬 낮은 온도를 모두 개선했습니다.

우리를 믿지 않습니까? 아래에서 자체 테스트를 확인하세요.

인텔 코어 i9-7900X - 온도 테스트

우리 테스트 베드는 Asus X299 Prime Deluxe, 32GB(4x8GB)의 Corsair Dominator Platinum DDR4 및 Nvidia GeForce GTX 1080 GPU로 구성되었습니다. Intel Core i9-7900X는 오버클럭 시 1.2V에서 10개 코어 모두에서 4.4GHz로 클럭되었습니다. 모든 수치는 섭씨로 측정되었습니다.

인텔 코어 i7-8086K - 성능 테스트

우리의 테스트 베드는 Asus Maximus XI Formula, 32GB(2x16GB)의 G.Skill Trident Z DDR4 및 Nvidia GeForce GTX 1080 GPU로 구성되었습니다. Intel Core i7-8086K는 오버클러킹 테스트에서 1.48v로 푸시되었습니다. 이는 일상적인 실행에 권장되지 않는 온도 변화를 보여주기 위한 것입니다.

오늘의 딜리딩

점점 더 많은 애호가들이 선호하는 프로세서를 무시하는 어두컴컴한 세계에 빠져들면서 제조업체는 절차를 과거보다 훨씬 간단하고 안전하게 만들기 위해 노력하고 있습니다. 이제 AMD Ryzen 3 2200G부터 Skylake-X Core i9-7980XE 이상에 이르기까지 모든 제품에 대해 저렴한 delidding 키트를 구입할 수 있으므로 집에서 할 수 있는 액세스 가능한 조정입니다.

그리고 그 모든 것이 우리가 당신에게 보여줄 것입니다. 그러나 공개하지 않으면 보증이 절대적으로 무효화되며 여전히 위험 요소가 있음을 미리 경고해야 합니다.

데모를 위해 독일의 CaseKing, 영국의 Overclockers 및 Amazon.com에서 구할 수 있는 Der8auer의 Delid Die Mate 2(Intel LGA1151) 및 Delid Die Mate-X(Intel 2011-3) delidding 키트를 사용할 것입니다. 미국에서.

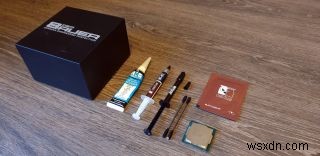

필요한 것

• Delidding 도구(Delid Die Mate의 경우 $43, £30 또는 Delid Die Mate-X의 경우 $102, £80)
• 액체 금속 또는 열 페이스트(Thermal Grizzly Conductonaut 또는 Noctua의 NT-H1 권장)
• 알코올 물티슈 또는 99% 이소프로필 알코올
• 열 페이스트 살포기
• 내열 접착제
• 극세사 천

Delidding A Coffee Lake 프로세서

오늘 블록의 첫 번째는 Intel의 1151 Coffee Lake 프로세서 중 하나입니다. 우리는 데모 칩에 Intel Core i3-8350K를 사용할 것입니다. Kaby Lake 및 이전 버전의 이전 i5와 크게 다르지 않은 상당히 둥근 프로세서입니다. 터보 또는 하이퍼 스레딩과 함께 제공되지는 않지만 상당히 건전한 게임 프로세서 또는 예산 땜장이를 위한 오버클러킹 칩입니다.

이 가이드에서는 칩과 IHS 사이의 열 페이스트를 대신 Noctua의 NT-H1 TIM으로 교체하는 방법을 보여 드리겠습니다. Intel에서 사용하는 페이스트는 일반적으로 품질이 좋지 않으며 이를 통해 오버클럭 및 로드 애플리케이션에 따라 섭씨 3도에서 5도 사이의 온도 향상을 기대할 수 있습니다.

액체 금속은 훨씬 우수한 대안(나중에 소개할 예정)이지만 전도성이 있기 때문에 위험 요소가 추가되므로 PCB 측면에 액체를 흘리면 프로세서에 돌이킬 수 없는 손상을 줄 수 있습니다. 위의 차트에서 볼 수 있듯이 평균 섭씨 8도에서 15도 사이에서 액체 금속을 사용하여 온도를 효과적으로 낮출 수 있으며, 이는 다시 클록 속도와 작업 부하에 따라 달라집니다. 시작하겠습니다.

1. The Delid Die Mate 2 개봉

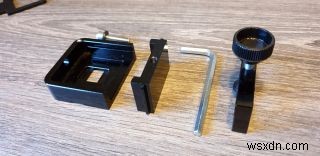

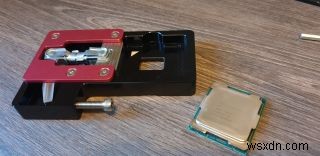

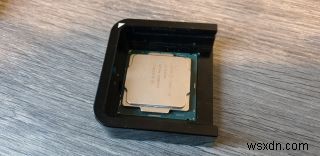

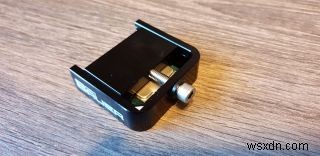

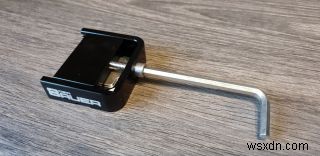

가장 먼저 할 일은 Delid Die Mate 2 delidding 도구의 포장을 풀고 분해하는 것입니다. 패키지에는 작은 CPU 고정 홀더, IHS에 꼭 맞는 슬라이딩 블록, 육각 볼트, 볼트용 와셔, 알렌 키 및 클램프가 있습니다.

이 모든 것을 분해하고 이것이 어떻게 작동하는지 잘 이해하십시오.

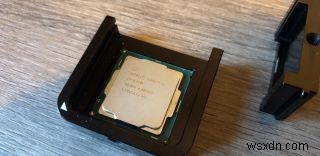

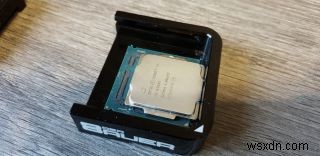

완료되면 프로세서를 장치에 놓기만 하면 됩니다. 이렇게 하려면 CPU의 왼쪽 하단 모서리에 있는 금색 삼각형을 delidding 도구의 삼각형 표시와 정렬합니다. CPU 소켓에 프로세서를 설치하는 것과 같습니다.

2. IHS 제거

완료되면 상단 IHS 제거제를 장치에 조심스럽게 밀어 넣습니다. CPU 고정 홀더의 상단을 따라 2개의 레일이 있어 밀어넣으면 나사산과 고정 홀더의 구멍이 정렬되도록 합니다.

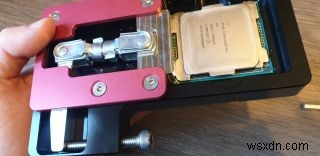

그런 다음 포함된 육각 볼트를 사용하여 제자리에 고정할 수 있으며 와셔가 Delid Die Mate 2 외부에 있는지 확인합니다. 이 작업은 손으로 할 수 있으며 더 이상 돌릴 수 없을 때까지 계속하십시오.

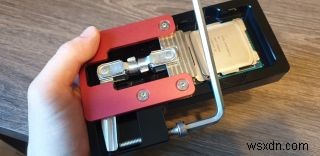

여기까지 오면 육각 렌치를 사용하여 IHS 리무버를 더 가까이 당겨야 합니다. 이렇게 하면 IHS가 프로세서 상단에서 밀려납니다. 이것은 약간의 힘을 필요로 하며, 이 작업을 수행할 때 소음이 날 수 있기 때문에 신경을 건드릴 수 있지만 IHS가 칩에서 천천히 움직이는 것을 보게 될 것입니다.

3. 응용 프로그램 정리 및 붙여넣기

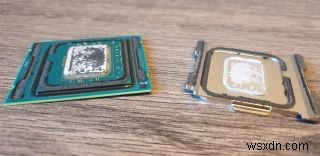

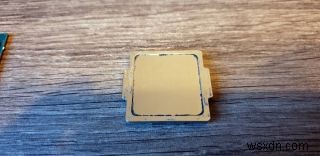

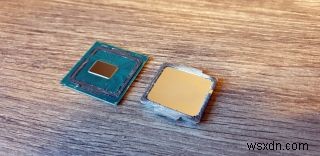

완료되면 볼트를 풀고 장치에서 IHS 제거제를 제거하면 이제 히트 스프레더가 프로세서에서 깔끔하게 분리된 것을 볼 수 있습니다. 칩에서 IHS를 조심스럽게 제거하고 장치에서 프로세서를 제거합니다.

IHS는 프로세서 무게의 대부분을 차지하므로 장치에서 CPU를 꺼낼 때 주의하십시오.

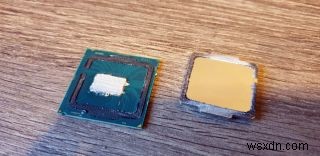

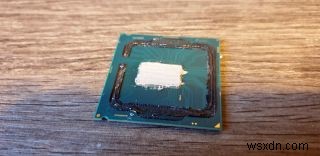

일단 알코올 천이나 극세사 천과 이소프로필 알코올을 사용하여 Intel 열 페이스트의 프로세서와 방열판을 모두 닦아냅니다. 완료되면 칩에 열 페이스트를 적용할 수 있습니다. 이렇게 하려면 실리콘 중간에 페이스트를 소량 도포한 다음 페이스트 스프레더나 더 이상 사용하지 않는 오래된 명함 또는 신용 카드로 펴십시오. 비전도성 열 페이스트를 사용하고 있는지 확인하십시오. 그렇게 하면 엉망이 되어도 문제가 되지 않으며 일부는 녹색 PCB로 흘러 나옵니다. 우리'

완료되면 처음부터 칩에 붙인 모든 접착제의 IHS를 청소하는 것이 좋습니다. 어쨌든 새로운 층을 추가할 것이지만 IHS에서 접착제 잔여물을 제거함으로써 방열판과 실리콘 사이의 전체 높이를 줄이고 열 성능을 향상시킬 것입니다. 저는 개인적으로 손톱을 사용하여 이 작업을 수행하지만 날카로운 날로 할 수 있습니다.

4. IHS 보호

이 시점에서 두 가지 옵션이 있습니다. 프로세서를 마더보드 소켓에 놓고 IHS를 조심스럽게 다시 맨 위에 놓은 다음 마더보드의 소켓 브래킷을 사용하여 어셈블리를 제자리에 고정하거나 IHS를 다시 아래로 붙이고 고정하여 교체할 수 있습니다. 나중에 걱정할 필요 없이 마더보드에 넣고 뺄 수 있습니다.

우리는 등을 붙이기를 좋아합니다. 이렇게 하려면 내열 및 방수 접착제를 선택하는 것이 좋습니다. 여기서 하고 싶은 것은 CPU 자체의 나머지 접착제 흔적을 따라 소량의 접착제를 바르는 것입니다. 완료되면 IHS를 다시 첨부할 수 있습니다.

여기서 IHS를 올바른 방향으로 향하게 하는 것이 중요합니다. 이렇게 하려면 프로세서에서 금색 삼각형을 찾은 다음 IHS 텍스트의 왼쪽 하단과 정렬되도록 합니다. 접착제 흔적 위의 제자리에 방열판을 떨어뜨리기만 하면 됩니다. 처음에 제대로 이해하지 못한다면 걱정하지 마십시오. 간단히 떼고 다시 시도하거나 손가락을 사용하여 IHS를 해당 위치로 살짝 밀어 넣으십시오.

5. 경화

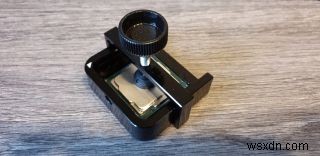

완료되면 클램프 메커니즘을 잡고 CPU 위의 위치로 조심스럽게 조정합니다. Delid Die Mate 2 하단에 클램프가 들어갈 홈이 있습니다. 여기에서 프로세서에 압력이 가해질 때까지 클램프를 조입니다.

이상적인 세계에서는 접착제가 굳을 때까지 24시간 동안 그대로 두는 것이 좋습니다. 단, 한 번만 누르면 2-3시간이면 풀릴 수 있습니다.

Skylake-X 프로세서 및 액체 금속 제거

이제 Core i3-8350K가 완료되었으므로 액체 금속을 적용하는 방법을 포함하여 약간 더 복잡한 Skylake-X 시리즈를 설명하는 방법을 보여 드리겠습니다. 액체 금속을 두 가지 모두에 적용할 수 있지만 순전히 전도성 때문에 열 페이스트보다 작업하기가 약간 더 까다롭습니다.

Skylake-X는 제거와 관련하여 여러 가지 문제를 제시합니다. 그 중 대다수는 IHS 외부의 프로세서 상단에 RFID 칩이 있다는 사실에 기인합니다. .

그 때문에 표준 도구보다 두 배 정도 비용이 많이 들지만 다음과 같은 경우 RFID 칩을 떨어뜨리지 않도록 설계되었습니다. 프로세서에서 IHS를 이동하기 시작합니다. 또한 Thermal Grizzly의 Conductonaut 액체 금속을 열 인터페이스 재료로 사용할 것입니다.

1. CPU 제거

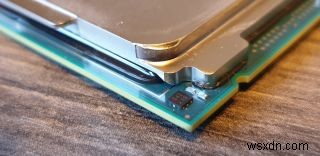

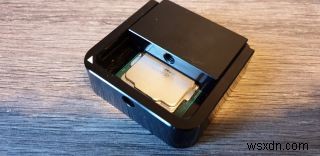

Delid Die Mate-X는 이전에 LGA1151 프로세서에서 사용했던 것보다 훨씬 더 지저분해 보이는 짐승이며, 모든 Skylake-X 프로세서의 모서리에 있는 작은 RFID 칩 덕분입니다(Broadwell-X에는 없는 것). . Delid Die Mate 2 키트와 마찬가지로 X에는 제거 도구(이제 하나의 전체 장치), IHS를 다시 아래로 고정하는 클램프 및 조일 수 있는 육각 렌치가 함께 제공됩니다.

Delid Die Mate 2와 마찬가지로 칩을 올바른 방법으로 배치해야 합니다. 이렇게 하려면 프로세서 모서리에 있는 황금색 삼각형을 찾아 Delid Die Mate-X 내부에 표시된 흰색 삼각형과 정렬합니다.

삽입되면 IHS 제거제가 IHS 자체에 닿을 때까지 육각 볼트를 손으로 조입니다.

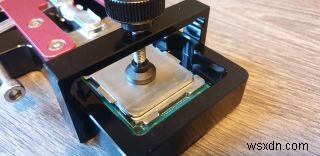

이제 무서운 비트를 위해. Coffee Lake 부품과 달리 IHS가 훨씬 크기 때문에 프로세서에서 방열판을 푸는 데 약간의 힘이 필요합니다. 육각 렌치를 삽입하고 큰 딸깍 소리가 날 때까지 돌립니다. 이것은 프로세서에서 히트 스프레더가 해제되었음을 의미합니다. 육각 볼트를 풀고 IHS를 손으로 제거할 수 있는지 확인하십시오. 여전히 제자리에 고정되어 있으면 볼트를 다시 조이고 약간 더 힘을 가하여 IHS를 들어올릴 수 있을 때까지 움직입니다.

2. 정화 및 액체 금속 적용

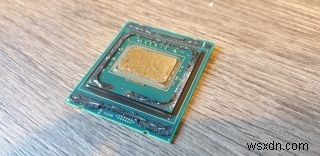

완료되면 Delid Die Mate-X에서 프로세서를 들어 올려 청소를 시작합니다. 이를 위해 알코올 물티슈나 이소프로필 알코올과 극세사 천을 사용할 수 있습니다. 작업이 끝나면 IHS에서 남은 접착제를 닦아내고 다시 손톱이나 날카로운 칼날을 사용하는 것이 좋습니다.

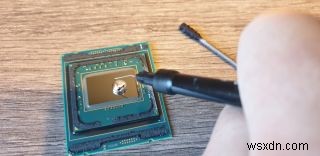

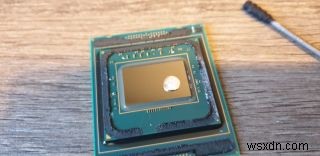

액체 금속을 적용하려면 주사기에 피하 주사 바늘 끝을 부착한 다음 실리콘 자체에 조심스럽게 작은 방울을 밀어 넣으십시오. 소량이 놀라울 정도로 넓은 영역을 덮기 때문에 여기에서 너무 많은 것을 원하지 않습니다. 이것이 전도성이기 때문에 PCB에 누출이 발생하면 나쁜 소식을 알릴 것입니다.

실리콘에 너무 많이 밀어 넣으면 주사기를 사용하여 초과분을 다시 위로 당겨 넣습니다. 가능한 한 적게 시작하고 나중에 언제든지 더 추가할 수 있습니다. 충분하다고 생각되면 포함된 면봉을 사용하여 실리콘 전체에 조심스럽게 펴주세요.

3. IHS 재부착

완료되면 방수 접착제를 사용하여 CPU의 모든 검은색 접착제 트랙에 접착제 라인을 배치한 다음 프로세서를 조심스럽게 Delid Die Mate-X에 다시 놓습니다. 작업이 끝나면 방열판을 CPU 상단에 다시 놓을 수 있습니다.

올바르게 정렬되었는지 확인하려면 스프레더 상단이 앞에서 언급한 RFID 칩을 위한 자리를 만들어야 합니다. 따라서 IHS의 하단 부분보다 약간 짧습니다. 또한 황금 삼각형이 장치의 왼쪽 하단에 다시 표시되고 텍스트가 왼쪽 상단에서 시작된다는 점도 주목할 가치가 있습니다.

그 후에는 장치에 클램프를 적용하고 IHS를 다시 조심스럽게 눌러 제자리에 고정하면 됩니다. 다시 24시간을 권장하지만 급한 경우 2-3시간이면 충분합니다.

결론

열 인터페이스 재료가 다시 적용된 두 개의 인텔 프로세서가 성공적으로 분해되었습니다.

그만한 가치가 있습니까? 글쎄, 그것은 정말로 당신의 필요와 위험에 대한 내성에 달려 있습니다. 솔더 TIM(9세대 이전 Intel)을 사용하지 않는 구형 CPU를 소유하고 있고 오버클러킹을 하고 있거나 더 조용하고 시원한 스톡 작동을 선호하는 경우 delidding이 상당한 차이를 만들 수 있습니다. 그러나 최고 수준의 성능과 발열이 필요하지 않은 경우에는 제거가 비용과 CPU 손상 가능성에 비해 가치가 없을 수 있습니다.
