데스크탑 PC가 갑자기 켜지지 않거나 불안정하게 작동한다면, 메인보드에 부착된 전해 콘덴서(커패시터)의 손상을 의심해 볼 필요가 있습니다. 이번 글에서는 실제 수리 사례를 바탕으로, 부풀어 오르고 변색된 커패시터를 안전하게 교체하는 과정을 단계별로 소개합니다.
수리 의뢰의 배경

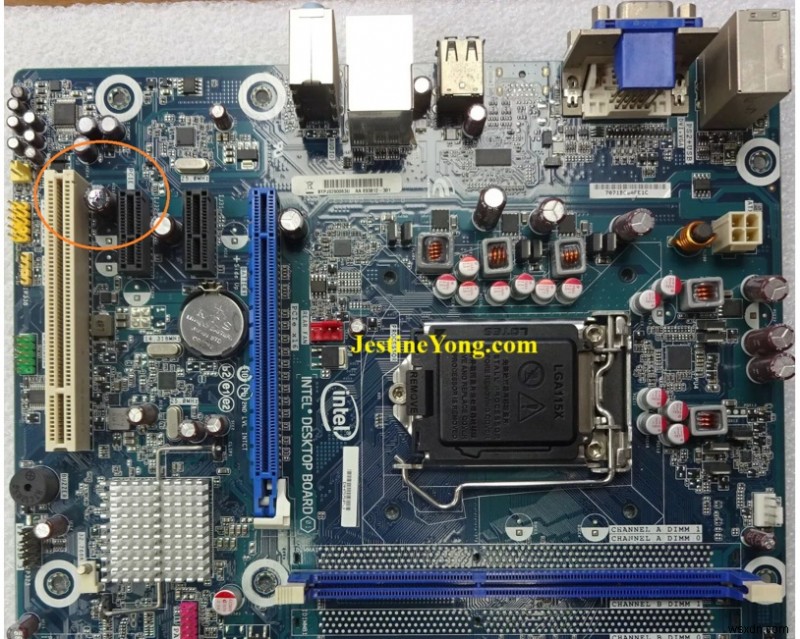

어느 날 한 대학생이 지역 주민의 소개로 필자의 작업실을 찾아왔습니다. 그가 가져온 것은 데스크탑 메인보드였고, 보드 위에는 눈에 띄게 부풀어 오르고 색이 변한 커패시터가 하나 있었습니다.
흥미로운 점은 학생 본인도 정확한 고장 증상을 알지 못했다는 사실입니다. 이 메인보드는 대학 동료에게 물려받은 것으로, 고장 원인 파악 없이 단순히 '커패시터가 문제일 것'이라는 판단만으로 교체를 시도했지만 번번이 실패했다고 합니다.
1단계: 손상된 커패시터 확인 및 청소

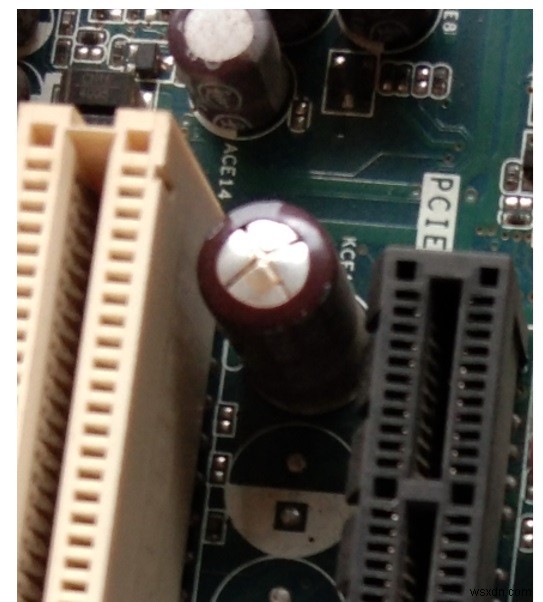

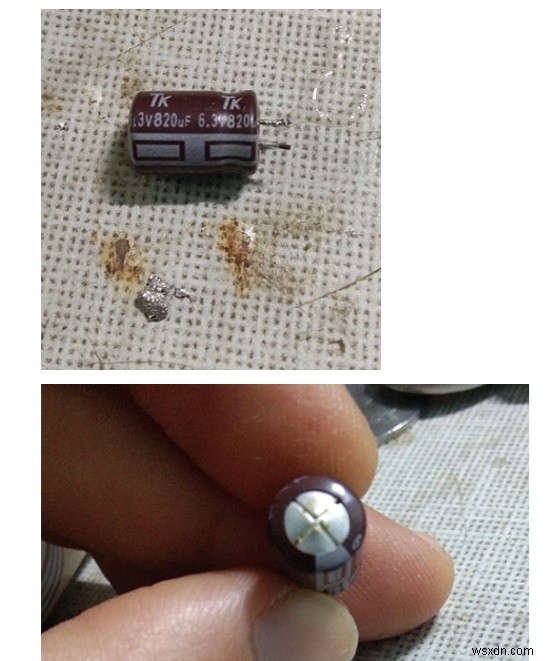

작업에 앞서 커패시터 상단 표면을 깨끗이 청소하고 자세히 살펴보았습니다. 부풀어 오른 상단과 변색된 흔적은 전해 콘덴서가 내부 압력으로 인해 손상되었다는 전형적인 징후입니다. 이런 상태의 커패시터는 더 이상 안정적으로 전원을 공급하지 못하므로 교체가 필수입니다.
2단계: 기존 납땜 상태 점검

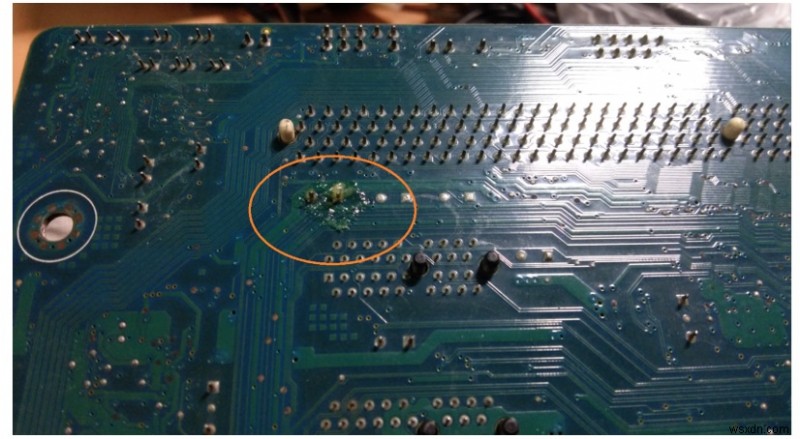

메인보드를 뒤집어 납땜 면을 확인한 결과, 이미 플럭스(flux)가 도포되어 있는 것이 보였습니다. 역시 학생이 직접 제거를 시도한 흔적이었습니다. 하지만 초보자는 납 제거 경험이 부족하기 때문에 무연납(Lead-free Solder)을 다루는 데 어려움을 겪기 마련입니다. 무연납은 기존 유연납보다 녹는점이 높아 일반적인 납 제거 방식으로는 잘 분리되지 않습니다.
3단계: 커패시터 탈착
커패시터를 제거하는 과정은 생각보다 까다로운 작업입니다. 필자는 다음과 같은 도구와 순서로 진행했습니다.
- 디솔더링 펌프(Desoldering Pump): 가열된 납을 흡입하여 대부분의 납을 제거했습니다.
- 디솔더링 위크(Desolder Wick): 펌프만으로 제거되지 않은 잔여 납을 흡수하여 깨끗하게 정리했습니다.

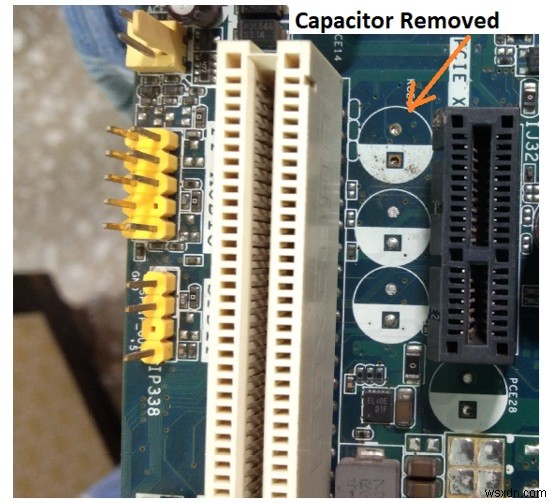

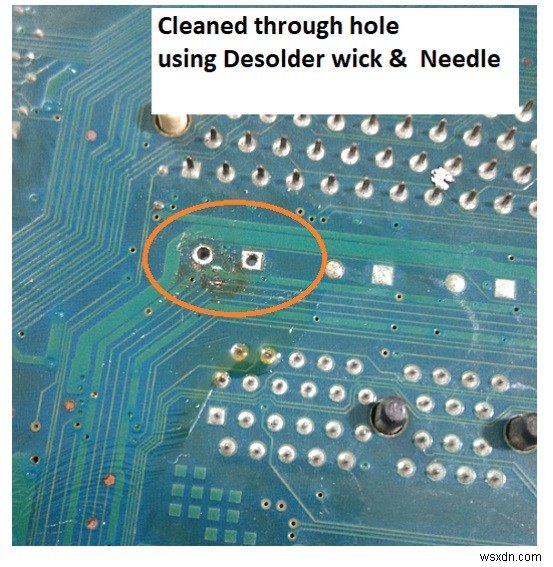

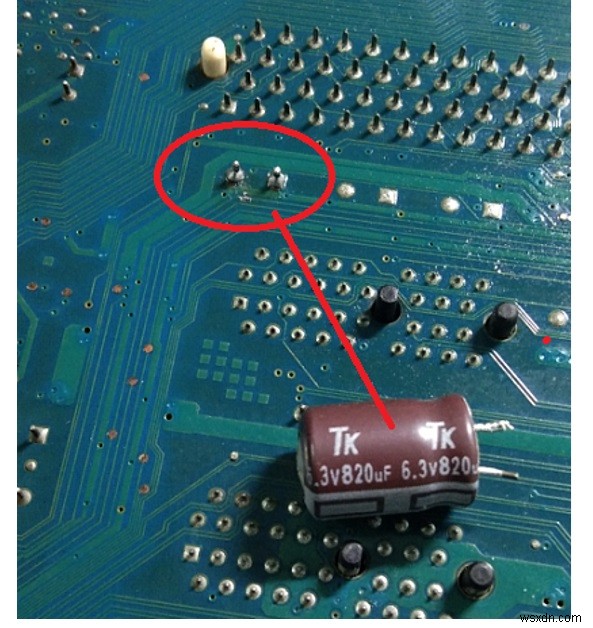

커패시터를 분리한 후에는 납땜 인서트(through-hole)에 남아있는 납 찌꺼기를 납땜 인두와 뾰족한 바늘을 사용해 제거했습니다. 구멍이 막혀 있으면 새 커패시터 리드선이 들어가지 않으므로, 이 과정은 매우 중요합니다.
4단계: 규격 확인과 교체 부품 준비

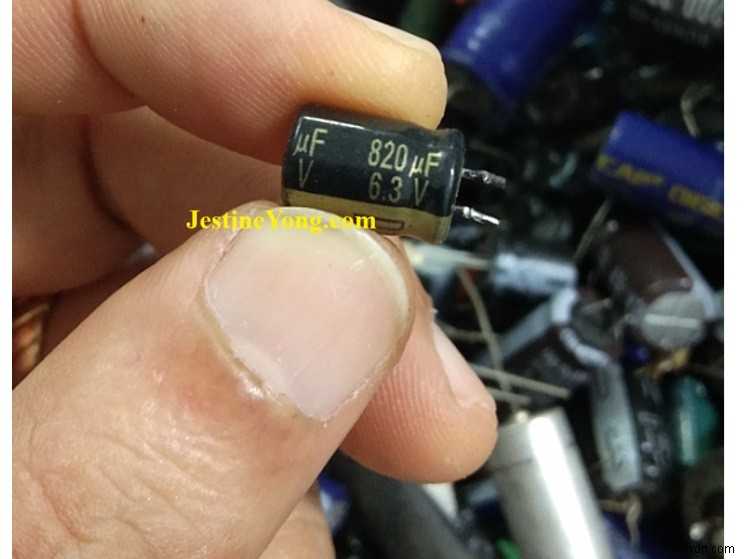

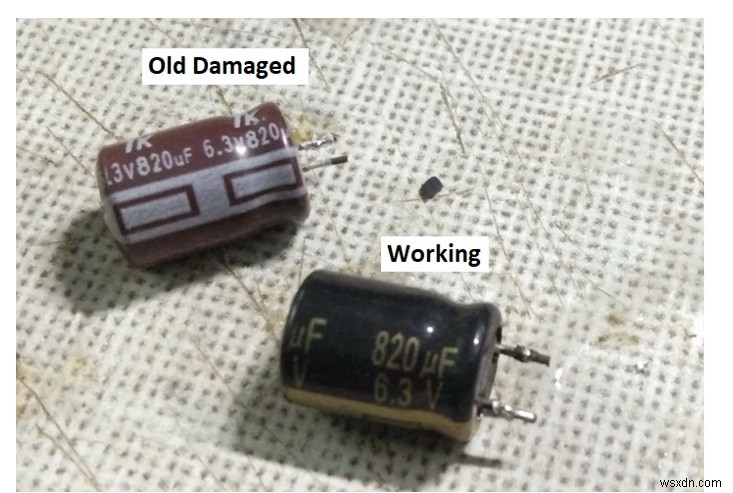

제거한 커패시터에는 820uF / 6.3V라는 규격이 명확히 표기되어 있었습니다. 커패시터 교체 시에는 반드시 용량(uF)과 정격 전압(V)이 같거나, 전압이 같은 용량의 부품을 사용해야 합니다. 필자는 평소 관리해 온 커패시터 보관함에서 동일한 규격의 교체용 부품을 바로 찾을 수 있었습니다.
수리를 자주 하신다면 다양한 용량과 전압의 커패시터를 미리 준비해 두는 것이 작업 시간을 크게 단축해 줍니다.
5단계: 납땜 및 마무리 청소

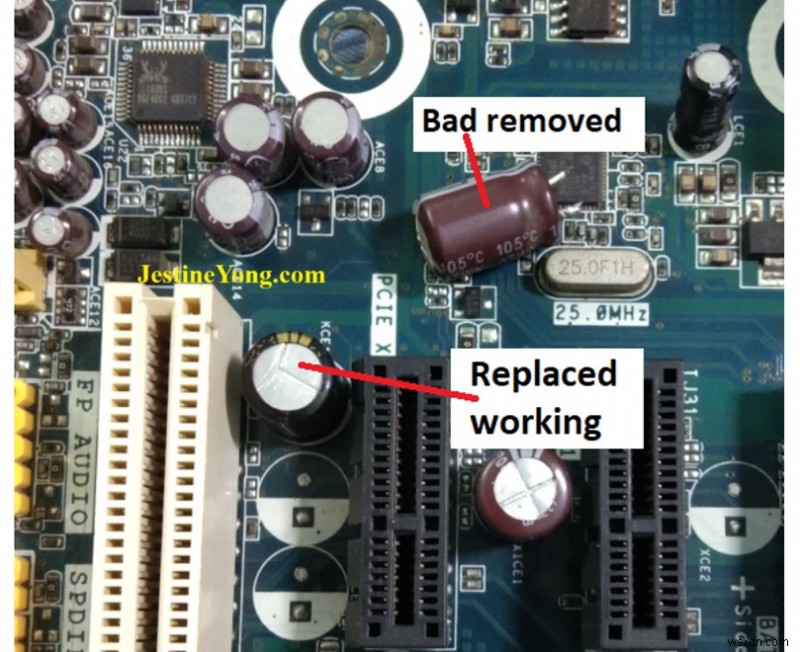

새 커패시터를 기판에 삽입한 후 납땜을 완료하고, IPA(이소프로필 알코올)를 사용해 납땜 부위의 플럭스 잔여물과 오염물을 깨끗하게 닦아냈습니다. 플럭스 잔여물을 방치하면 시간이 지나면서 부식을 일으키거나 누설 전류의 원인이 될 수 있으므로, 마무리 청소는 결코 생략해서는 안 됩니다.
모든 작업이 끝난 후 메인보드는 학생에게 무사히 돌려주었습니다.
커패시터 교체 시 알아두면 좋은 팁
- 극성 확인: 전해 콘덴서에는 극성이 있습니다. 기판 음영 표시와 커패시터 음극 스트라이프를 반드시 일치시켜 장착하세요. 극성을 반대로 납땜하면 부품이 파열될 수 있습니다.
- 온도 관리: 납땜 인두 온도는 약 350~380℃가 적당하며, 한 곳에 너무 오래 열을 가하면 기판 패드가 손상될 수 있습니다.
- 동일 또는 상위 규격 사용: 용량은 동일하게, 정격 전압은 동일하거나 약간 높은 제품을 사용하는 것이 안전합니다.
이 글은 인도 뭄바이에서 컴퓨터 하드웨어 엔지니어로 활동 중인 요게시 판찰(Yogesh Panchal)의 실제 수리 경험을 바탕으로 작성되었습니다.
