이 튜토리얼에서는 안드로이드의 RecyclerView에서 각 리스트 항목의 레이아웃으로 ConstraintLayout을 사용하는 방법을 단계별로 알아봅니다. ConstraintLayout은 복잡한 UI도 중첩 없이 유연하게 구성할 수 있어, 리스트 항목 레이아웃을 설계할 때 매우 유용합니다.
1단계 — 새 프로젝트 생성
Android Studio를 실행하고 File → New Project 메뉴로 이동한 뒤, 필요한 정보를 모두 입력하여 새 프로젝트를 생성합니다.
2단계 — activity_main.xml 작성
res/layout/activity_main.xml 파일에 아래 코드를 추가합니다.
<?xml version = "1.0" encoding = "utf-8"?>
<android.support.design.widget.CoordinatorLayout android:layout_width = "match_parent"
android:layout_height = "match_parent"
xmlns:android = "https://schemas.android.com/apk/res/android"
xmlns:app = "https://schemas.android.com/apk/res-auto">
<android.support.design.widget.AppBarLayout
android:layout_width = "match_parent"
android:layout_height = "wrap_content">
<android.support.v7.widget.Toolbar
android:id = "@+id/appbarlayout_tool_bar"
android:background = "@color/colorPrimary"
android:layout_width = "match_parent"
android:layout_height = "?attr/actionBarSize"
app:layout_scrollFlags = "scroll|snap|enterAlways"
app:theme = "@style/ThemeOverlay.AppCompat.Dark.ActionBar"
app:popupTheme = "@style/ThemeOverlay.AppCompat.Light" />
</android.support.design.widget.AppBarLayout>
<android.support.v7.widget.RecyclerView
android:id = "@+id/recycler_view"
android:layout_width = "match_parent"
android:layout_height = "match_parent"
app:layout_behavior = "@string/appbar_scrolling_view_behavior"/>
</android.support.design.widget.CoordinatorLayout>위 코드에서는 화면 상단에 AppBarLayout(툴바 포함)을 배치하고, 그 아래 스크롤 가능한 목록을 표시할 RecyclerView를 추가했습니다. app:layout_behavior 속성 덕분에 RecyclerView가 툴바와 자연스럽게 연동되어 스크롤 시 툴바가 숨겨집니다.
3단계 — MainActivity.java 작성
src/MainActivity.java 파일에 아래 코드를 추가합니다.
import android.annotation.TargetApi;
import android.os.Build;
import android.os.Bundle;
import android.support.v7.app.AppCompatActivity;
import android.support.v7.widget.DefaultItemAnimator;
import android.support.v7.widget.DividerItemDecoration;
import android.support.v7.widget.LinearLayoutManager;
import android.support.v7.widget.RecyclerView;
import android.support.v7.widget.Toolbar;
import java.util.ArrayList;
public class MainActivity extends AppCompatActivity {
private RecyclerView recyclerView;
private customAdapter mAdapter;
ArrayList<String> list = new ArrayList<>();
@TargetApi(Build.VERSION_CODES.LOLLIPOP)
@Override
public void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
Toolbar toolbar = (android.support.v7.widget.Toolbar)findViewById(R.id.appbarlayout_tool_bar);
toolbar.setTitle("This is toolbar.");
setSupportActionBar(toolbar);
recyclerView = (RecyclerView) findViewById(R.id.recycler_view);
RecyclerView.LayoutManager mLayoutManager = new LinearLayoutManager(getApplicationContext());
recyclerView.setLayoutManager(mLayoutManager);
recyclerView.setItemAnimator(new DefaultItemAnimator());
mAdapter = new customAdapter(this,list);
recyclerView.setAdapter(mAdapter);
recyclerView.addItemDecoration(new DividerItemDecoration(recyclerView.getContext(), DividerItemDecoration.VERTICAL));
list.add("sairamm");
list.add("Krishna");
list.add("prasad");
list.add("sairamm");
list.add("Krishna");
list.add("prasad");
list.add("sairamm");
list.add("Krishna");
list.add("prasad");
list.add("sairamm");
list.add("Krishna");
list.add("prasad");
list.add("Krishna");
list.add("prasad");
list.add("sairamm");
list.add("Krishna");
list.add("prasad");
list.add("sairamm");
list.add("Krishna");
list.add("prasad");
}
}여기서는 LinearLayoutManager로 세로 방향 목록을 구성하고, 항목 사이에 구분선을 넣기 위해 DividerItemDecoration을 적용했습니다. 또한 문자열 데이터를 담은 ArrayList를 어댑터에 전달하여 목록을 채웁니다.
4단계 — AndroidManifest.xml 수정
Manifest.xml 파일에 아래 코드를 추가합니다.
<?xml version = "1.0" encoding = "utf-8"?>
<manifest xmlns:android = "https://schemas.android.com/apk/res/android"
package = "com.example.myapplication">
<uses-permission android:name = "android.permission.INTERNET" />
<uses-permission android:name = "com.android.launcher.permission.INSTALL_SHORTCUT" />
<application
android:allowBackup = "true"
android:theme = "@style/AppTheme.NoActionBar"
android:icon = "@mipmap/ic_launcher"
android:label = "@string/app_name"
android:roundIcon = "@mipmap/ic_launcher_round"
android:supportsRtl = "true">
<activity
android:name = ".MainActivity"
android:configChanges = "keyboardHidden|orientation|screenSize">
<intent-filter>
<action android:name = "android.intent.action.MAIN" />
<action android:name = "android.intent.action.CREATE_SHORTCUT" />
<category android:name = "android.intent.category.LAUNCHER" />
</intent-filter>
</activity>
</application>
</manifest>5단계 — customAdapter.java 작성
리스트 항목을 바인딩할 커스텀 어댑터입니다. customAdapter.java 파일에 아래 코드를 추가합니다.
import android.content.Context;
import android.support.annotation.NonNull;
import android.support.v7.widget.RecyclerView;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import android.widget.TextView;
import java.util.ArrayList;
public class customAdapter extends RecyclerView.Adapter<customAdapter.MyViewHolder> {
Context context;
ArrayList<String> list;
public class MyViewHolder extends RecyclerView.ViewHolder {
public TextView title;
public MyViewHolder(View view) {
super(view);
title = (TextView) view.findViewById(R.id.title);
}
}
public customAdapter(Context context, ArrayList<String> list) {
this.context = context;
this.list = list;
}
@NonNull
@Override
public MyViewHolder onCreateViewHolder(@NonNull ViewGroup viewGroup, int i) {
View itemView = LayoutInflater.from(viewGroup.getContext()).inflate(R.layout.list_row, viewGroup, false);
return new MyViewHolder(itemView);
}
@Override
public void onBindViewHolder(@NonNull MyViewHolder myViewHolder, int i) {
myViewHolder.title.setText(list.get(i));
}
@Override
public int getItemCount() {
return list.size();
}
}어댑터는 onCreateViewHolder()에서 항목 뷰를 생성하고, onBindViewHolder()에서 각 위치에 맞는 데이터를 TextView에 설정하는 표준 패턴으로 작성되었습니다.
6단계 — list_row.xml 작성 (ConstraintLayout 적용)
이제 핵심 부분입니다. 각 리스트 항목의 레이아웃인 list_row.xml을 ConstraintLayout으로 작성합니다.
<?xml version = "1.0" encoding = "utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android = "https://schemas.android.com/apk/res/android"
xmlns:app = "https://schemas.android.com/apk/res-auto"
xmlns:tools = "https://schemas.android.com/tools"
android:layout_width = "match_parent"
android:layout_height = "wrap_content"
android:background = "@color/colorAccent"
tools:context = ".MainActivity">
<ImageView
android:id = "@+id/imageView2"
android:layout_width = "wrap_content"
android:layout_height = "wrap_content"
android:src = "@drawable/logo"
app:layout_constraintBottom_toBottomOf = "parent"
app:layout_constraintEnd_toEndOf = "parent"
app:layout_constraintStart_toStartOf = "parent"
app:layout_constraintTop_toTopOf = "parent"
app:layout_constraintVertical_bias = "0.209" />
<TextView
android:id = "@+id/title"
android:layout_width = "match_parent"
android:layout_height = "wrap_content"
android:layout_marginTop = "35dp"
android:gravity = "center"
android:textSize = "30sp"
app:layout_constraintTop_toBottomOf = "@+id/imageView2"
tools:layout_editor_absoluteX = "0dp" />
<TextView
android:id = "@+id/textview2"
android:layout_width = "match_parent"
android:layout_height = "wrap_content"
android:layout_marginTop = "16dp"
android:layout_marginBottom = "8dp"
android:gravity = "center"
android:text = "Sairamkrishan"
android:textSize = "30sp"
app:layout_constraintBottom_toBottomOf = "parent"
app:layout_constraintTop_toBottomOf = "@+id/title"
app:layout_constraintVertical_bias = "0.0"
tools:layout_editor_absoluteX = "0dp" />
</android.support.constraint.ConstraintLayout>여기서 주목할 점은 ImageView가 부모의 상하좌우 모두에 제약(constraint)을 걸고 layout_constraintVertical_bias로 수직 위치를 조절한다는 것입니다. 두 개의 TextView는 이미지 하단(layout_constraintTop_toBottomOf)에 연결되어 계단식으로 배치됩니다. 이처럼 ConstraintLayout을 사용하면 중첩된 레이아웃 없이도 항목 내부 요소들의 상대적 위치를 정확하게 제어할 수 있습니다.
앱 실행하기

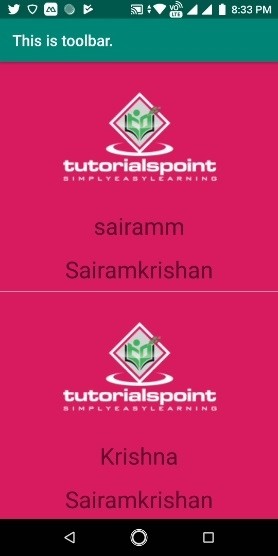

이제 애플리케이션을 실행해 봅시다. 실제 안드로이드 스마트폰이 컴퓨터에 연결되어 있다고 가정합니다. Android Studio에서 프로젝트의 액티비티 파일 중 하나를 연 뒤, 툴바의 Run 아이콘을 클릭하세요. 실행 대상 기기 목록에서 본인의 모바일 기기를 선택하면, 아래와 같은 기본 화면이 기기에 표시됩니다.
