statsmodels의 선형 회귀(OLS) 분석은 비선형 곡선 형태의 데이터에도 적용할 수 있으며, Matplotlib을 활용하면 회귀 곡선과 신뢰 구간까지 한눈에 들어오는 그래프로 깔끔하게 시각화할 수 있습니다. 이 글에서는 실제 데이터 포인트, 참값(True), OLS 피팅값, 그리고 예측 표준편차 기반의 신뢰 구간을 하나의 그래프에 함께 그리는 방법을 단계별로 살펴보겠습니다.
구현 단계
- figure 크기를 설정하고 서브플롯 주변 및 사이의 여백(padding)을 조정합니다.
- 결과를 재현할 수 있도록 seed() 메서드로 난수 시드를 고정합니다.
- 샘플 수(nsample)와 표준편차(sig) 변수를 초기화합니다.
- numpy를 사용하여 x, X, beta, y_true, y 등의 선형 데이터 포인트를 생성합니다.
- res는 최소제곱법(Ordinary Least Square, OLS) 클래스의 인스턴스로,
sm.OLS(y, X).fit()을 통해 모델을 학습합니다. - wls_prediction_std() 함수로 예측 표준편차와 신뢰 구간의 하한(iv_l), 상한(iv_u)을 계산합니다. 참고로 이 예측 신뢰 구간은 WLS와 OLS에 적용되며, 일반적인 GLS(관측치가 독립적이지만 동일하게 분포하지 않는 경우)에는 적용되지 않습니다.
- subplots() 메서드로 figure와 axes 객체를 생성합니다.
- plot() 메서드를 사용해 (x, y), (x, y_true), (x, res.fittedvalues), (x, iv_u), (x, iv_l) 다섯 가지 데이터를 각각의 스타일로 그립니다.
- legend() 메서드로 범례를 그래프에 배치합니다.
- show() 메서드를 호출하여 완성된 그림을 화면에 표시합니다.
예제 코드
import numpy as np from matplotlib import pyplot as plt from statsmodels import api as sm from statsmodels.sandbox.regression.predstd import wls_prediction_std plt.rcParams["figure.figsize"] = [7.50, 3.50] plt.rcParams["figure.autolayout"] = True np.random.seed(9876789) nsample = 50 sig = 0.5 x = np.linspace(0, 20, nsample) X = np.column_stack((x, np.sin(x), (x - 5) ** 2, np.ones(nsample))) beta = [0.5, 0.5, -0.02, 5.] y_true = np.dot(X, beta) y = y_true + sig * np.random.normal(size=nsample) res = sm.OLS(y, X).fit() prstd, iv_l, iv_u = wls_prediction_std(res) fig, ax = plt.subplots() ax.plot(x, y, 'o', label="data") ax.plot(x, y_true, 'b-', label="True") ax.plot(x, res.fittedvalues, 'r--.', label="OLS") ax.plot(x, iv_u, 'r--') ax.plot(x, iv_l, 'r--') ax.legend(loc='best') plt.show()
실행 결과

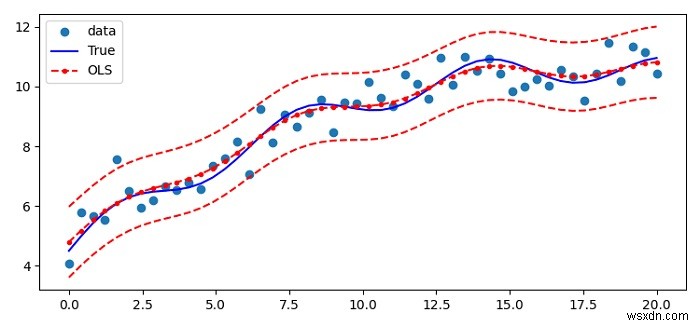

코드를 실행하면 다음과 같은 그래프가 출력됩니다. 산점도('o' 마커)로 표시된 실제 데이터, 파란색 실선의 참값 곡선(True), 빨간색 점선의 OLS 회귀 피팅 곡선, 그리고 예측 신뢰 구간의 상한과 하한이 한 화면에 함께 나타나므로, 회귀 모델이 데이터를 얼마나 잘 설명하는지 직관적으로 확인할 수 있습니다.
