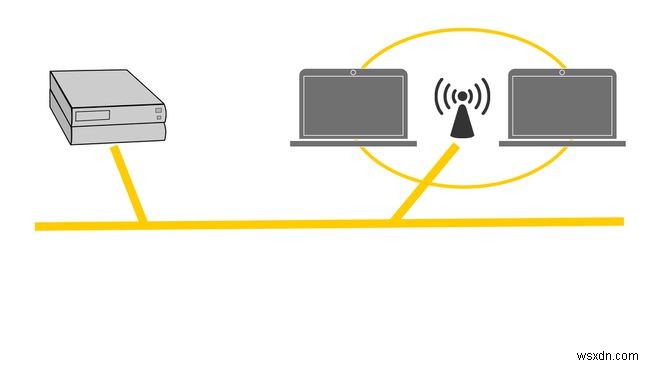

컴퓨터 네트워크 토폴로지(topology)란 네트워크에 연결된 장치들이 데이터를 주고받기 위해 사용하는 물리적인 통신 구조를 의미합니다. 네트워크를 어떤 형태로 연결하느냐에 따라 성능, 안정성, 비용이 크게 달라지기 때문에 토폴로지 선택은 네트워크 설계의 핵심 요소입니다.
컴퓨터 네트워크 토폴로지의 기본 유형은 다음과 같습니다.
- 버스(Bus)
- 링(Ring)
- 스타(Star)
- 메시(Mesh)
- 트리(Tree)
- 무선(Wireless)
보다 복잡한 네트워크는 이러한 기본 토폴로지 두 가지 이상을 조합한 하이브리드(hybrid) 형태로 구축할 수도 있습니다.
버스 네트워크 토폴로지
버스 네트워크는 하나의 공통 케이블(버스)에 모든 장치가 연결되는 가장 단순한 구조입니다. 소규모 네트워크에서 주로 사용되며, 모든 컴퓨터와 네트워크 장비가 같은 케이블을 공유하기 때문에 케이블에 장애가 발생하면 네트워크 전체가 중단된다는 단점이 있습니다. 대신 구축 비용이 저렴하고 설치가 간단합니다.
버스 방식은 비용 효율성이 뛰어난 것이 장점입니다. 그러나 연결 케이블의 길이에 제한이 있으며, 링 네트워크에 비해 전송 속도가 느린 편입니다.
링 네트워크 토폴로지
링 네트워크에서는 각 장치가 양옆의 두 장치와 연결되고, 마지막 장치가 첫 번째 장치와 다시 연결되어 하나의 고리(원형)를 이룹니다. 데이터는 공유 링크를 따라 시계 방향 또는 반시계 방향으로 한 방향씩 순차적으로 전달됩니다.
연결된 장치 수가 많은 링 토폴로지에서는 신호 증폭을 위한 리피터(repeater)가 필요합니다. 또한 케이블이나 특정 장치 하나에 장애가 발생하면 네트워크 전체가 마비될 수 있습니다. 버스 네트워크보다 속도가 빠르다는 장점이 있지만, 문제 발생 시 원인을 찾기가 상대적으로 까다롭습니다.
스타 네트워크 토폴로지
스타 토폴로지는 중앙에 위치한 허브(hub) 또는 스위치(switch)를 사용하는 방식으로, 가정용 네트워크에서 가장 널리 쓰이는 구조입니다. 모든 장치는 허브에 각각 독립적으로 연결되며, 네트워크 성능은 허브의 성능에 좌우됩니다. 허브에 장애가 발생하면 연결된 모든 장치가 네트워크를 사용할 수 없게 됩니다.
다른 토폴로지에 비해 한 허브에 연결되는 장치 수가 적은 편이라 개별 장치의 성능이 높게 유지되는 경우가 많습니다. 스타 네트워크는 설치와 문제 해결이 쉬운 것이 큰 장점입니다. 버스나 링 방식보다 초기 구축 비용은 높지만, 특정 장치에 장애가 생겨도 나머지 장치에는 전혀 영향을 주지 않습니다.
메시 네트워크 토폴로지
메시 네트워크 토폴로지는 부분 메시(partial mesh) 또는 전체 메시(full mesh) 형태로, 일부 또는 모든 장치 사이에 중복된 통신 경로를 제공합니다. 전체 메시 토폴로지에서는 모든 장치가 나머지 모든 장치와 직접 연결되며, 부분 메시 토폴로지에서는 일부 장치만 전체에 연결되고 나머지는 몇몇 장치에만 연결됩니다.
메시 토폴로지는 경로가 다중화되어 있어 매우 견고하며, 장애 지점을 파악하는 것도 상대적으로 쉽습니다. 다만 스타, 링, 버스 방식에 비해 설치와 설정 과정이 복잡하고 비용이 많이 드는 편입니다.
트리 네트워크 토폴로지
트리 토폴로지는 스타 토폴로지와 버스 토폴로지를 결합한 하이브리드 방식으로, 네트워크의 확장성(scalability)을 높이기 위해 사용됩니다. 네트워크는 계층 구조로 구성되며, 일반적으로 최소 세 개의 계층으로 이루어집니다. 하위 계층의 모든 장치는 바로 위 계층의 장치 중 하나에 연결되고, 결국 모든 연결은 네트워크 전체를 제어하는 메인 허브로 수렴됩니다.
이러한 구조는 부서별로 워크스테이션이 그룹화되어 있는 기업 환경에서 특히 잘 작동합니다. 시스템 관리와 문제 해결이 용이하지만 구축 비용이 상대적으로 높으며, 중앙 허브에 장애가 발생하면 네트워크 전체가 중단됩니다.
무선 네트워크 토폴로지
무선 네트워킹은 비교적 최근에 등장한 방식입니다. 일반적으로 무선 네트워크는 유선 네트워크보다 속도가 느립니다. 하지만 노트북과 모바일 기기의 보급이 확대되면서, 무선 원격 접속을 지원해야 하는 네트워크에 대한 수요가 폭발적으로 증가했습니다.
현재는 유선 네트워크에 무선 액세스 포인트(access point)를 추가하여, 네트워크 접속이 필요한 모든 무선 기기가 이를 활용할 수 있도록 구성하는 것이 일반적입니다. 다만 이러한 기능 확장에는 반드시 해결해야 할 잠재적인 보안 문제가 함께 따른다는 점을 유의해야 합니다.
