전화 잭 설치는 대부분의 주택 소유자가 스스로 해낼 수 있는 몇 안 되는 기본 배선 작업 중 하나입니다. 홈 오토메이션을 활용하려면 추가 방에 내선 전화를 설치하거나 집에 두 번째 전화 회선을 구축하는 것부터 시작할 수 있습니다.
홈 오토메이션 애호가들은 집을 더욱 편리하게 만들 방법을 끊임없이 고민하는데, 추가 전화기를 설치하는 것도 그 대표적인 방법 중 하나입니다.
작업을 시작하기 전에 먼저 집 안 어느 위치에 전화 잭을 설치할지 계획하세요. 책상이나 테이블이 놓일 자리를 미리 고려해야 전선이 지나치게 팽팽하게 당겨지거나 책상 사이에 늘어져 보기 좋지 않은 상황을 피할 수 있습니다.
가정용 전화 배선의 종류
전화 케이블은 일반적으로 4가닥 선이 가장 많이 사용되지만, 6가닥 선과 8가닥 선도 드물지 않습니다. 각 유형은 가닥 수에 따라 각각 2페어(two-pair), 3페어(three-pair), 4페어(four-pair)라고 부릅니다.
기존의 4가닥 전화 케이블에는 보통 빨강, 초록, 검정, 노랑의 네 가지 색상 선이 사용됩니다. 이 색상 조합은 업계 표준입니다.

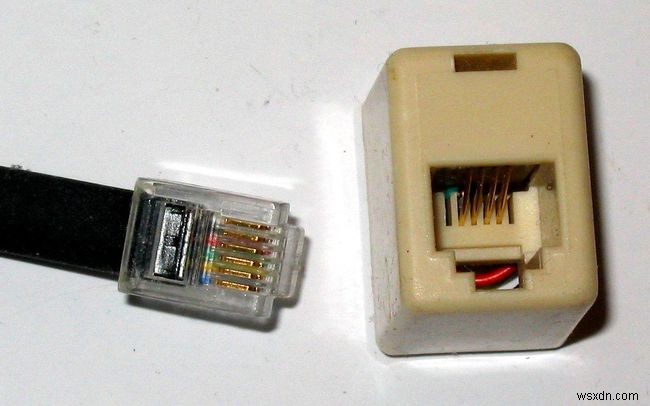

대부분의 전화기는 4핀 또는 6핀 커넥터를 사용하지만, 표준 전화기는 그중 두 개의 선만 사용합니다. 단일 회선 전화기는 전화 커넥터의 가운데 두 접점을 사용하도록 설계되어 있습니다.
즉, 4핀 커넥터에서는 바깥쪽 두 접점이 사용되지 않고, 6핀 커넥터에서는 바깥쪽 네 접점이 사용되지 않습니다. 전화 잭을 배선할 때는 이러한 구조를 이해하고 있는 것이 매우 중요합니다.
단일 회선 또는 첫 번째 전화 회선 설치
모듈형 노출식(surface mount) 잭이든 매입식(flush mount) 잭이든 배선 방법은 동일합니다.
잭의 앞면 커버를 분리합니다. 커넥터 내부에는 네 개의 단자 나사가 있으며, 여기에 연결될 선의 색상은 빨강, 초록, 검정, 노랑입니다.
신호가 흐르는 전화선(활성 라인)인 빨강과 초록 선을 동일한 색상의 단자에 연결합니다.
참고: 빨강과 초록이 일반적으로 활성 전화선에 사용되지만, 오래된 주택이나 잘못 배선된 주택에서는 다른 색상이 사용되었을 수도 있습니다. 올바른 선을 확인하려면 전화 회선 테스터를 사용해 해당 선에 신호가 흐르는지 점검하세요. 또 다른 간단한 방법은 선을 단자에 연결한 뒤 전화기를 꽂아 발신음이 들리는지 확인하는 것입니다.
두 번째 전화 회선 설치
대부분의 주택은 실제로 한 개의 회선만 사용 중이더라도 두 개의 전화 회선에 맞춰 배선되어 있습니다. 두 번째 전화 회선을 신청하면 통신사가 집에 직접 방문하지 않고도 원격으로 회선을 개통해 주는 경우가 많은데, 이때 통신사는 두 번째 페어(검정과 노랑 선)를 활성화하는 것입니다.
단일 회선 전화 커넥터의 바깥쪽 접점은 평소 사용되지 않습니다. 2회선 전화기는 이 바깥쪽 접점 페어를 활용하기 때문에, 잭 내부에 검정과 노랑 선이 연결되어 있다면 추가 배선 없이도 두 회선을 모두 사용할 수 있습니다.
반면 두 번째 회선에 일반적인 단일 회선 전화기를 사용할 계획이라면, 다음과 같이 수정된 방식으로 전화 잭을 설치해야 합니다.
전화 잭의 앞면 커버를 분리한 후, 노랑과 검정 선을 빨강 및 초록 단자에 연결합니다. 이렇게 하면 두 번째 전화 회선이 커넥터의 가운데 접점으로 교차 연결되어, 표준 단일 회선 전화기로도 두 번째 회선을 사용할 수 있습니다.
설치 후 문제가 발생한다면 전화 회선 테스터를 사용해 새로 개통된 두 번째 회선이 정상적으로 활성화되어 있는지 확인하세요.
