프로젝트를 진행하다 보면 순서도(플로우차트)가 필요한 순간이 찾아옵니다. 순서도는 프로세스의 각 단계나 의사결정 과정을 논리적인 흐름으로 보여주는 다이어그램으로, 아이디어를 시각화하고 효과적으로 전달하는 데 큰 도움이 됩니다.
순서도를 만들려면 Visio 같은 전문 소프트웨어가 필요하다고 생각하기 쉽지만, 실제로는 Microsoft PowerPoint만으로도 충분히 작업할 수 있습니다. 파워포인트는 프레젠테이션 도구로 널리 알려져 있지만, 다양한 도형과 연결선을 삽입하고 자유롭게 꾸밀 수 있어 전문적인 느낌의 순서도를 손쉽게 제작할 수 있습니다.
파워포인트에서 순서도를 만드는 방법은 크게 두 가지입니다. 내장된 SmartArt 기능을 활용하거나, 도형과 연결선을 직접 사용해 원하는 형태로 그리는 것입니다. 지금부터 두 가지 방법을 단계별로 살펴보겠습니다.
SmartArt로 순서도 만드는 방법
파워포인트에서 순서도를 가장 쉽고 빠르게 만드는 방법은 SmartArt 기능을 이용하는 것입니다. SmartArt는 슬라이드에 바로 삽입하고 수정할 수 있는 미리 디자인된 그래픽 모음으로, 다양한 유형의 다이어그램을 제공합니다. 특히 '프로세스' 카테고리가 일반적인 순서도에 가장 잘 어울립니다.
SmartArt로 순서도를 만들려면 아래 단계를 따라 해 보세요.

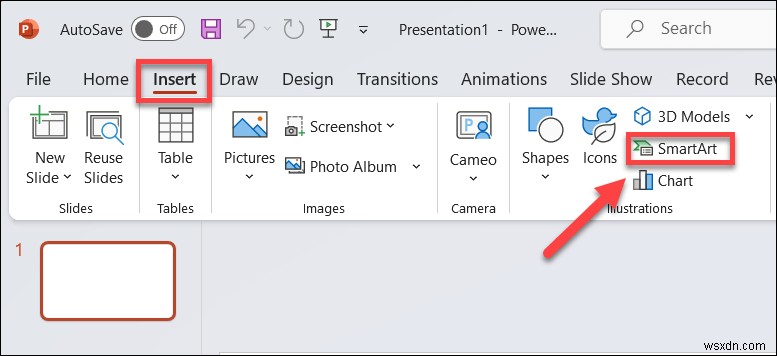

- 파워포인트를 실행한 뒤 [삽입] > [SmartArt]를 클릭합니다.

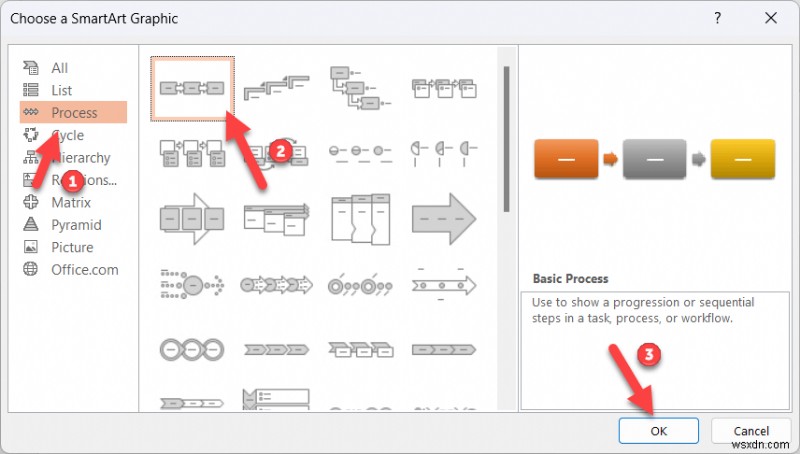

- 'SmartArt 그래픽 선택' 창에서 [프로세스]를 선택합니다.
- 가운데 목록에서 원하는 순서도 디자인을 고릅니다. 오른쪽에는 해당 디자인의 이름과 설명, 미리보기가 함께 표시됩니다. SmartArt는 기본형, 선형, 세로형, 가로형, 깔때기형 등 다양한 순서도 스타일을 제공하므로 목적에 맞게 선택하면 됩니다.
- 순서도 디자인을 선택한 후 [확인]을 누르면 프레젠테이션에 삽입됩니다.

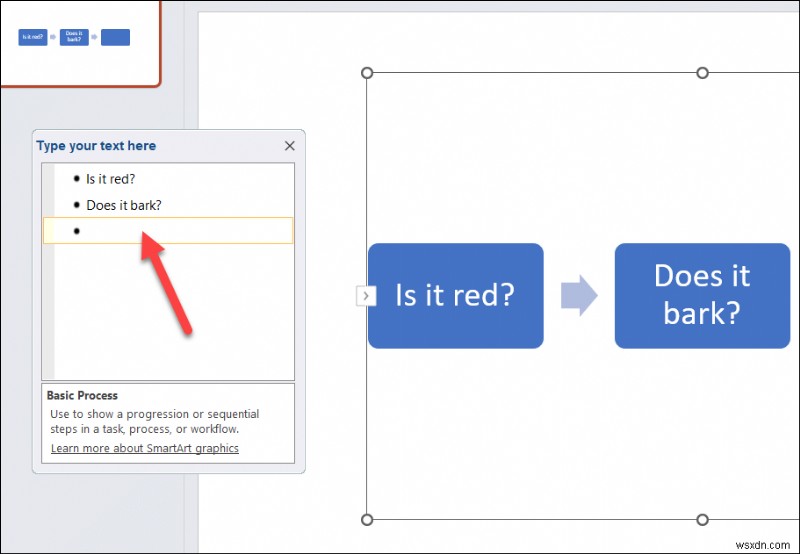

- 삽입된 순서도의 [텍스트] 부분을 왼쪽의 '여기에 텍스트 입력' 창에서 채우거나, 도형을 직접 클릭해 수정하여 원하는 단계를 입력합니다.

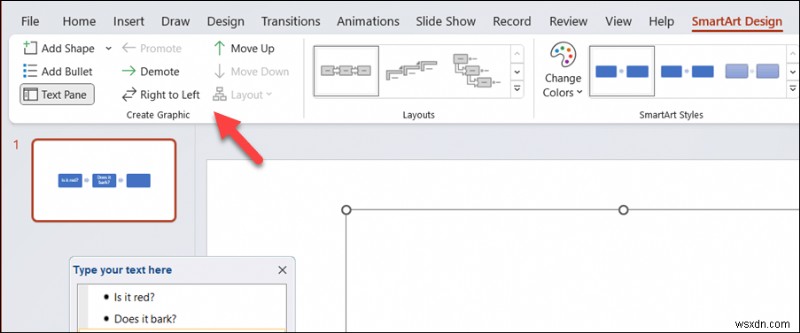

- 순서도의 서식과 스타일을 조정하려면 상단의 [SmartArt 디자인], [SmartArt 서식] 탭을 활용하세요. 색상, 도형, 크기, 윤곽선, 레이아웃, 정렬 등을 변경할 수 있으며, [SmartArt 디자인] 탭에서는 도형을 추가하거나 삭제할 수도 있습니다.
SmartArt는 빠르고 간편하지만 몇 가지 한계가 있습니다. 사용자 지정 도형이나 연결선을 자유롭게 사용할 수 없고, 도형의 간격과 위치를 세밀하게 조정하기도 어렵습니다. 더 높은 자유도가 필요하다면 다음 방법을 추천합니다.
도형과 연결선으로 직접 순서도 그리는 방법
순서도 디자인에서 더 많은 유연성을 원한다면 도형과 연결선을 직접 사용해 그리는 것이 좋습니다. SmartArt 방식보다 시간이 더 걸리고, 각 도형과 연결선을 하나씩 그려 크기와 위치를 조절해야 하며, 정렬과 간격도 일일이 맞춰야 하는 번거로움이 있습니다. 하지만 그만큼 원하는 대로 자유롭게 구성할 수 있다는 장점이 있습니다.
[삽입] 탭에서 제공되는 도형과 연결선을 이용해 순서도를 만들 수 있습니다. 다음 단계를 따라 해 보세요.

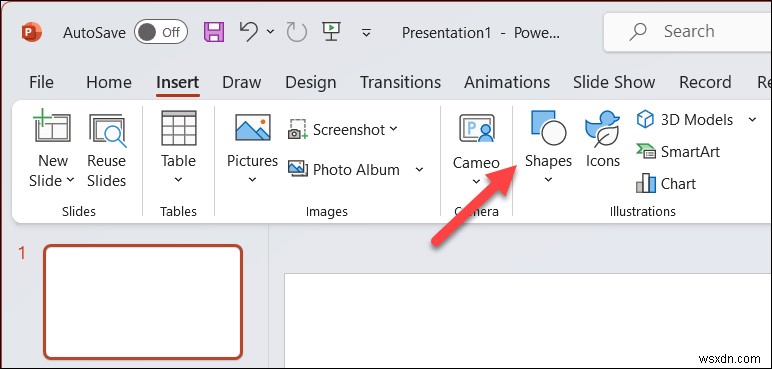

- 파워포인트에서 [삽입] > [도형]을 클릭합니다.

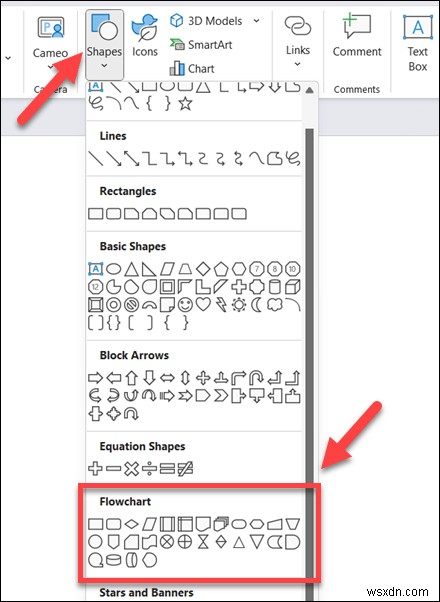

- 도형 드롭다운 메뉴 하단의 순서도 섹션에서 원하는 도형을 선택합니다. 마우스를 올리면 각 도형의 이름과 용도를 확인할 수 있습니다. 예를 들어 사각형은 프로세스 단계, 다이아몬드는 판단(의사결정), 타원은 시작과 끝 지점을 나타내는 데 주로 사용됩니다.

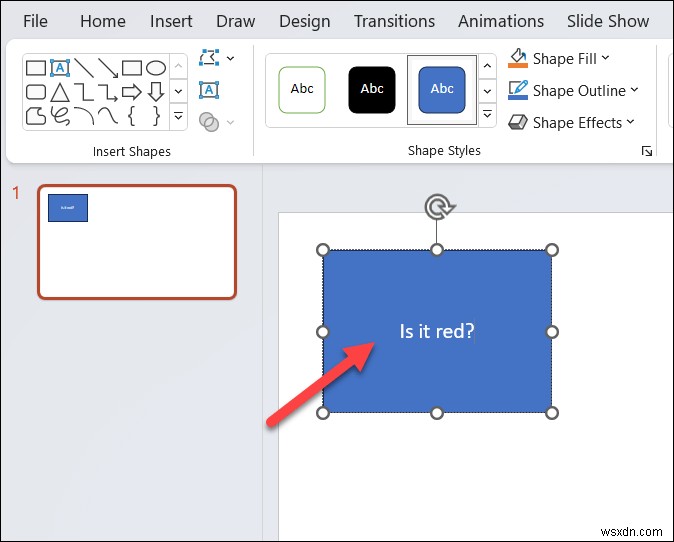

- 도형을 선택한 후 슬라이드 캔버스에서 클릭하고 드래그해 그립니다. 이후 크기와 위치는 언제든 조절할 수 있습니다. 도형 안에 텍스트를 넣으려면 도형을 선택한 상태에서 바로 입력하면 됩니다.
- 같은 방법으로 필요한 만큼 도형을 추가하며 순서도의 뼈대를 완성해 나갑니다.

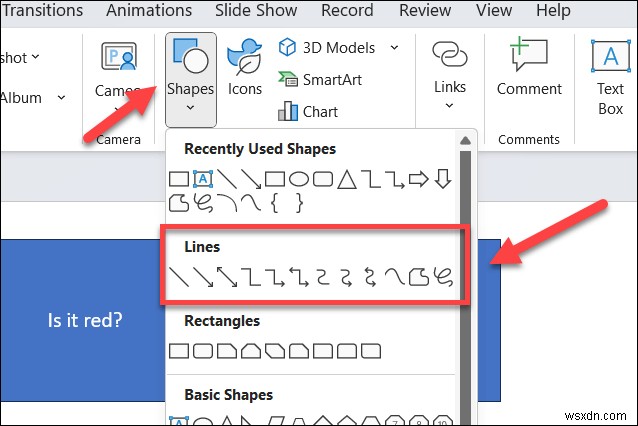

- 도형들을 연결하려면 다시 [도형] 메뉴로 돌아가 상단의 선 그룹에서 연결선을 선택합니다. 직선, 곡선 등 다양한 유형의 연결선 중에서 골라 사용할 수 있습니다.

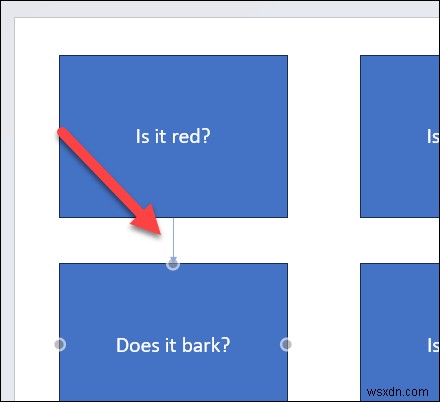

- 한 도형의 연결점(작은 원)을 클릭한 뒤 다른 도형의 연결점으로 드래그합니다. 연결선은 연결점에 자동으로 고정되며, 이후 도형을 옮겨도 연결 상태가 그대로 유지됩니다.

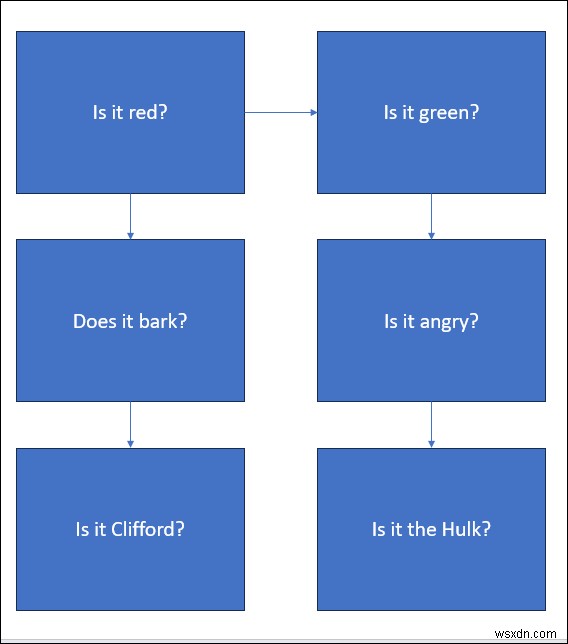

- 모든 도형이 연결될 때까지 위 과정을 반복하면 순서도가 완성됩니다.

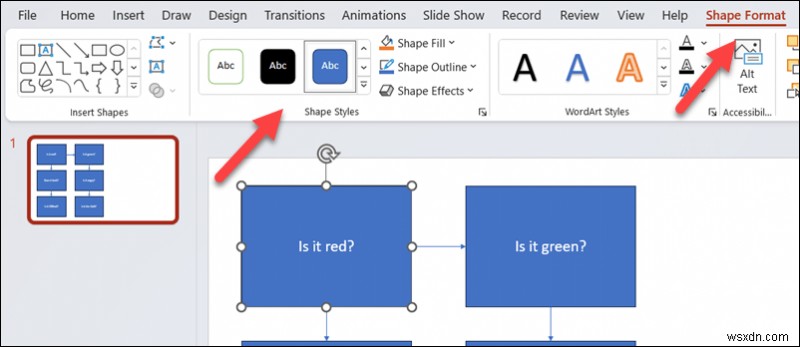

- 순서도의 서식과 스타일을 꾸미려면 도형이나 연결선을 선택했을 때 나타나는 [도형 서식] 탭을 사용하세요. 채우기 색상, 윤곽선 색상, 선 굵기, 선 스타일, 3D 효과 등을 이 메뉴에서 변경할 수 있습니다.
파워포인트로 강력한 다이어그램 만들기
위의 단계를 따라 하면 파워포인트 프레젠테이션 안에서도 손쉽게 순서도를 만들 수 있습니다. 간단한 다이어그램부터 복잡한 구조까지 자유롭게 구현할 수 있으니, 슬라이드 캔버스에 모든 요소가 들어갈 공간을 충분히 확보하는 것만 잊지 마세요.
다른 Office 문서에서도 순서도가 필요하다면 Excel이나 Word에서도 파워포인트와 비슷한 방법으로 만들 수 있습니다. Microsoft Visio 앱을 활용하거나, 무료로 사용할 수 있는 Visio 대안 프로그램을 고려해 보는 것도 좋은 방법입니다.
