데스크톱 및 노트북 컴퓨터가 몇 년 동안 안정적으로 작동한 후 과열되는 것은 드문 일이 아닙니다. 열악한 CPU 열은 PC의 남은 수명을 단축시킬 뿐만 아니라 그에 따른 열 조절도 성능에 부정적인 영향을 미칩니다.

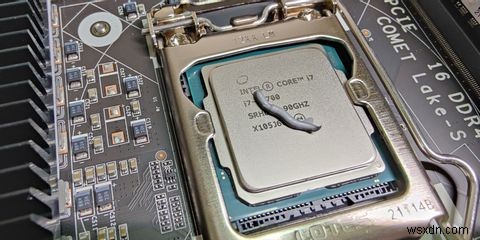

대부분의 경우 결함은 CPU와 쿨러 사이에 경화된 노후된 써멀 페이스트에 있습니다.
고맙게도 랩톱이나 데스크톱 컴퓨터에 CPU를 다시 붙여넣는 것은 로켓 과학이 아닙니다. 그러나 우수한 열 페이스트 재적용과 상황을 악화시키는 끔찍한 재적용을 구분하는 모범 사례가 많이 있습니다.
CPU에 새로운 써멀 페이스트를 다시 붙이는 올바른 방법을 알아보려면 계속 읽으십시오.
써멀 페이스트가 중요한 이유는 무엇입니까?
대부분의 CPU는 TJ Max(Temperature Junction Maximum)가 100°C(또는 212°F)이며 이 값을 넘어서면 CPU가 생존 모드로 들어갑니다. 여기에는 클럭 속도와 CPU 전압을 낮추어 전력 소모를 대폭 줄이는 것이 포함됩니다.
일부 최신 CPU는 최저 80°C(176°F)의 열 조절을 시작합니다.

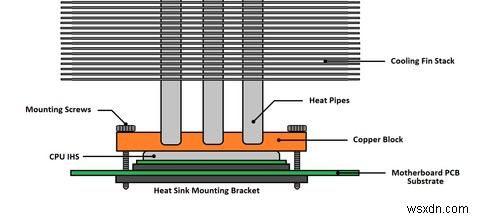

따라서 CPU에 대한 어떤 형태의 능동 냉각 없이 최신 컴퓨터를 실행하는 것은 사실상 불가능합니다. 모든 냉각 시스템은 구리 블록을 통해 CPU IHS(통합 히트 스프레더)와 열적으로 인터페이스합니다. 액체 냉각 시스템에서 블록은 펌프 및 라디에이터 어셈블리에 부착되는 반면 공기 냉각기는 고밀도 핀 스택에 연결된 히트 파이프를 사용하여 블록에서 열을 끌어내는 방식으로 작동합니다.
IHS는 일반적으로 작은 실리콘 다이에서 열을 끌어와 CPU의 훨씬 더 넓은 표면적에 퍼뜨리도록 설계된 니켈 도금 구리 인터페이스 재료입니다. 이상적으로는 IHS와 CPU 쿨러 블록의 표면이 서로 완벽하게 열을 전달하기를 원할 것입니다.
안타깝게도 실제로는 불가능합니다.

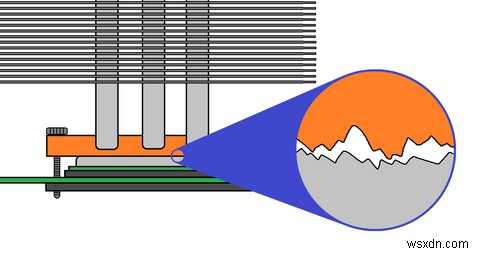

이러한 표면이 얼마나 평평하게 연마되더라도 마감에는 미세한 결함이 있을 수 있습니다. 이 표면 사이에 형성되는 공기 주머니는 열전도율에 좋지 않습니다.
얼마나 끔찍합니까? 공기는 정확히 말하면 구리보다 열을 15,440배 더 나쁘게 전달합니다.
올바른 써멀 페이스트를 선택하는 방법은 무엇입니까?
모든 열 인터페이스(페이스트 또는 패드)의 주요 역할은 CPU IHS와 냉각기 블록 사이의 미세한 틈 내부에 공기가 갇히는 것을 방지하는 것입니다. 열 페이스트(열 화합물이라고도 함)는 열 전도성은 물론 극도로 미세한 입자를 활용하여 이 문제를 해결합니다.
써멀 페이스트의 입자가 작을수록 쿨러와 CPU 사이의 미세한 공극을 더 잘 채울 수 있습니다. 우수한 열 페이스트는 균일하게 퍼지고 시간이 지남에 따라 건조되거나 응고되지 않는 점성 매체에 이러한 입자의 현탁액입니다.
이를 확인하는 가장 좋은 방법은 열 페이스트 응용 프로그램의 권장 작동 수명에 대한 제조업체 사양을 확인하는 것입니다. 예를 들어 Noctua의 NT-H2 열 페이스트 응용 프로그램은 최대 5년 동안 지속된다고 주장합니다.
열전도율은 또 다른 중요한 요소입니다.
전기 전도성이 있는 열 페이스트는 평균적으로 더 나은 열 전도성을 제공하는 경향이 있습니다. 그러나 과도하게 도포하면 과도한 페이스트가 압착되어 CPU 다이 주변의 민감한 전자 부품에 퍼질 수 있습니다. 이로 인해 중요한 구성 요소가 사망할 수 있는 전기 단락이 발생할 수 있습니다.
관련:과열된 노트북을 수정하는 방법:주요 팁 및 솔루션
액체 금속 화합물은 초보자의 손에 극도로 위험한 전기 전도성 열 인터페이스의 또 다른 예입니다. 사실, 보호용 니켈 코팅이 된 CPU IHS 및 구리 블록에만 사용해야 합니다. 액체 금속은 구리 및 알루미늄 표면과 반대로 반응하여 빠른 산화를 유도합니다.

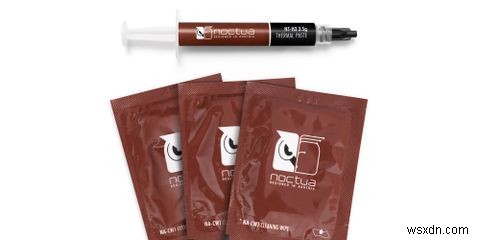

처음으로 이 작업을 수행하는 경우 Noctua NT-H1 또는 NT-H2와 같이 내구성과 다이 커버리지가 우수한 전기 비전도성 열 페이스트가 안전한 선택입니다.
써멀 페이스트 적용에 필요한 도구
써멀 페이스트 적용은 매우 간단하며 일반적으로 사용 가능한 도구를 사용하여 수행할 수 있습니다. 그러나 민감한 전자 부품으로 작업하면 손상의 위험이 있으므로 지혜를 가지고 이 가이드에 자세히 설명된 상식적인 안전 지침을 따르십시오.
또한 분해 및 재조립 지침을 위해 데스크탑 또는 노트북 컴퓨터 및 CPU 쿨러와 관련된 적절한 설명서와 사용 설명서를 보관하는 것이 좋습니다.
이 절차에 필요한 나머지 장비는 다음과 같습니다.
- 십자 드라이버.
- 정전기 방지 손목 스트랩.
- 니트릴 고무 장갑(분말 종류 없음).
- 이소프로필 알코올(순도 70% 이상).
- ESD 청정실 물티슈 또는 커피 여과지.
- 열 페이스트.
1단계:CPU 쿨러에 대한 액세스 권한 얻기
CPU 쿨러가 노출될 정도로 섀시를 분해하려면 데스크탑 또는 노트북 컴퓨터와 함께 제공된 서비스 설명서를 참조하십시오. 전기적으로 접지되었는지 확인하면서 정전기 방지 손목띠를 착용하십시오. 계속하기 전에 컴퓨터를 끄고 모든 전원 케이블을 분리하는 것을 잊지 마십시오.

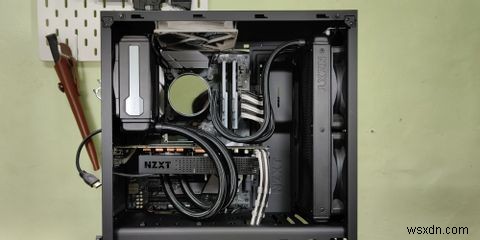

이것은 타워 케이스가 있는 데스크탑 컴퓨터의 경우 상당히 간단한 프로세스이며 두 개(또는 그 이상)의 나사를 제거하여 왼쪽 측면 패널(전면에서 볼 때)을 분리하는 작업이 포함됩니다. 측면 패널이 꺼지면 편리하게 액세스할 수 있도록 케이스를 옆으로, 가급적이면 책상이나 작업대에 놓는 것이 좋습니다.
랩톱 사용자는 제조업체의 서비스 설명서를 참조하여 내부에 액세스하기 전에 제거해야 하는 나사 및 고정 탭의 위치를 확인해야 합니다. 이는 노트북의 제조업체와 모델에 따라 크게 다릅니다.
특정 MacBook 및 Microsoft Surface 노트북은 열기가 어렵기로 악명이 높습니다. iFixit의 우수한 저장소를 사용하여 노트북의 수리 가능성 점수를 확인하는 것이 좋습니다. 특정 노트북에 대한 서비스 설명서를 찾을 수 없는 경우 iFixit에서 분해 가이드를 제공할 가능성이 큽니다.

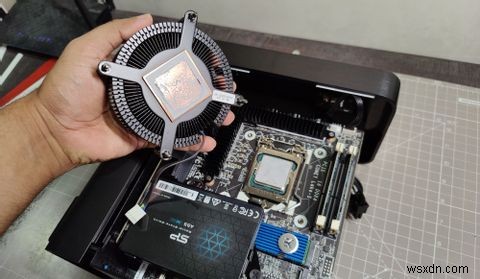

2단계:CPU 쿨러 제거
수냉식 또는 공랭식의 데스크탑 CPU 쿨러는 일반적으로 4개의 나사로 CPU IHS에 고정됩니다. 일부 CPU 쿨러에는 특별한 취급 지침이 필요할 수 있는 비캡티브 마더보드 브래킷이 포함될 수 있습니다. 적절한 제거 방법을 알아보려면 CPU 쿨러의 조립 가이드를 참조하는 것이 좋습니다.

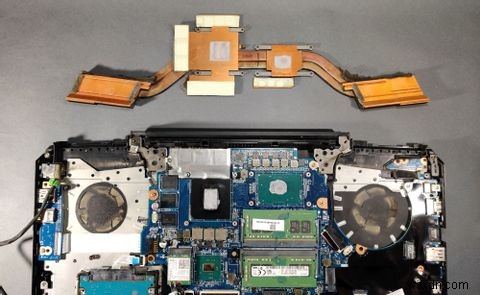

노트북 쿨러에는 CPU 다이에 방열판과 블록을 고정하는 나사의 위치와 수가 매우 다양합니다. 노트북 제조사 및 모델에 대한 정확한 지침은 해당 서비스 설명서 또는 앞서 언급한 iFixit 노트북 수리 저장소를 참조하십시오.
장치의 특성에 관계없이 IHS에서 CPU 쿨러를 잡아당기려고 시도하지 마십시오. 서멀 페이스트의 접착력을 약화시키기 위해 쿨러를 부드럽게 비틀면서 시작합니다. 이렇게 하면 CPU IHS에서 쿨러를 더 쉽게 밀어낼 수 있습니다.
비정상적으로 높은 수준의 저항이 느껴지면 무리한 힘을 가하지 마십시오. 이 경우 열 화합물이 CPU IHS에 강하게 구워졌을 수 있습니다. 블로 드라이어의 뜨거운 공기를 CPU 블록으로 향하게 하면 굳은 페이스트를 푸는 데 도움이 됩니다.
3단계:기존 열 페이스트 제거
이것은 독성 열 페이스트로부터 피부를 보호하기 위해 분말이 없는 니트릴 고무 장갑을 착용하라는 신호입니다. 장갑은 또한 열전도율을 잠재적으로 손상시킬 수 있는 핑거 오일로부터 IHS 및 CPU 블록을 보호합니다.
ESD 클린룸 물티슈나 커피 필터 페이퍼에 이소프로필 알코올(IPA)을 살짝 묻혀 CPU IHS와 구리 블록에 남아 있는 써멀 페이스트를 닦아냅니다.
보푸라기나 종이 조각이 남을 수 있으므로 일반 티슈나 천을 사용하지 않도록 합니다. ESD 크린룸 와이프는 비싸지만 작업에 가장 적합합니다. 커피 여과지는 차선책입니다. 정전기 분산이 아닐 수도 있지만 최소한 종이 잔여물로 청소된 표면을 오염시키지는 않습니다.
천/종이 변색 징후가 보이지 않을 때까지 새 천으로 감열 페이스트를 계속 청소합니다. 99% IPA를 사용한 경우 서멀 페이스트를 다시 바르기 전에 너무 오래 기다릴 필요가 없습니다. 그러나 IPA 농도가 낮을수록 필요한 대기 시간이 늘어납니다.
순도 70% 등급의 IPA를 사용한 경우 최소 5분 동안 기다리십시오.

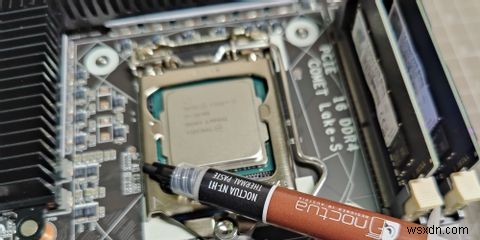

4단계:신선한 써멀 페이스트 적용
적용할 열 페이스트의 적절한 양은 PC 하드웨어 커뮤니티에서 논쟁의 원인이 됩니다. 그러나 다음은 가치가 있는 간단한 경험 법칙입니다. CPU IHS의 부적절한 적용을 피하십시오. 지나치게 희박한 써멀 페이스트를 적용하면 IHS에 핫스팟이 생성되어 결과적으로 냉각이 최적화되지 않습니다.

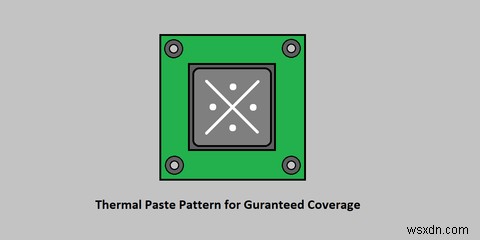

그러나 과도한 써멀 페이스트는 CPU 쿨러가 장착되면 자동으로 눌려집니다. 비전도성 종류를 사용하는 경우 문제가 되지 않으므로 그림과 같이 사분면 사이에 작은 점이 있는 두 개의 십자형 페이스트 비드를 적용하는 것이 좋습니다. 아래.
AMD Threadripper와 같은 CPU의 경우 특히 그렇습니다. 고유한 칩렛 설계가 IHS의 훨씬 더 넓은 영역에 실리콘을 퍼뜨리기 때문입니다. 반면 Intel 프로세서의 열을 발생시키는 실리콘 다이는 중앙에 집중되어 있으며 IHS의 전체 표면적 중 일부만 차지합니다.
그러나 이 조언은 전도성 열 페이스트를 사용해야 하는 경우 경고 문구와 함께 제공됩니다.
이 경우 반드시 테스트 어플리케이션을 만든 후 CPU 쿨러를 장착하시기 바랍니다. 그런 다음 쿨러를 제거하여 최적의 커버리지를 확인합니다. 도포할 때마다 표면을 깨끗이 닦으면서 엎지르거나 도포량이 부족한 경우 페이스트 양을 조정하는 것으로 다시 시작하십시오.
최적의 적용 범위에 필요한 정확한 양의 써멀 페이스트를 찾을 때까지 이 과정을 반복합니다. 적정량의 써멀 페이스트로 최종 도포합니다.
관련:수냉식 PC란 무엇이며 구축해야 합니까?

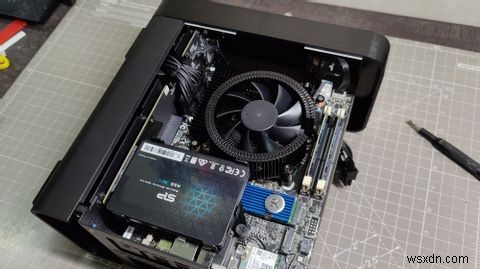

5단계:CPU 쿨러 장착
설명서에 제공된 지침에 따라 CPU 쿨러를 IHS에 장착하십시오. 대부분의 경우 여기에는 4개의 나사를 조이는 작업이 포함됩니다. 그러나 올바른 순서로 조이는 것이 중요합니다.
먼저 구리 블록을 CPU IHS에 평평하게 놓고 손가락으로 각 나사를 돌려서 모든 느슨함을 제거하십시오. 이때 나사를 완전히 조이지 마십시오.

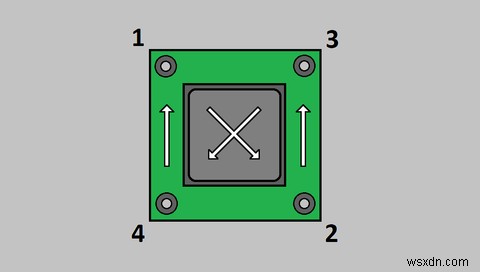

대신 아래 이미지에 표시된 십자형 패턴으로 후속 나사에 동일한 작업을 수행하기 전에 나사 번호를 1/4바퀴씩 조입니다. 모든 나사가 올바른 토크로 조일 때까지 이 과정을 반복합니다.
이 절차를 따르는 것은 CPU IHS에 균일한 장착 압력이 가해지도록 하는 데 중요합니다. 그렇게 하지 않으면 장착 압력이 고르지 않게 되어 냉각 성능에 해로운 열 핫스팟이 생성될 수 있습니다.
6단계:조립은 분해의 역순
장치를 분해하기 위해 취한 단계를 추적하고 모든 나사를 교체하고 올바른 토크로 조였는지 확인하십시오. 이제 끝났습니다.
작업 확인
하지만 기다려! 냉각 시스템이 의도한 대로 작동하는지 검증하지 않는 한 진정으로 완료된 것이 아닙니다. 무료 HWiNFO 도구를 다운로드하여 설치하여 CPU 유휴 온도가 주변(실내) 온도를 20°C(68°F) 이상 초과하지 않는지 확인하십시오.
Cinebench와 같은 CPU 벤치마크를 사용하여 합성 부하 조건에서 CPU 열을 평가할 수도 있습니다. HWiNFO 도구는 또한 CPU가 게임 중에 열 조절을 경험하고 있거나 임계 열 임계값에 도달하는지 여부를 보여줍니다.
이런 일이 발생하면 CPU 쿨러 장착이 잘못되었거나 CPU에 완전히 부적절할 수 있습니다. CPU의 열 성능이 사양 내에 있으면 CPU를 다시 붙일 수 있는 숙련도를 얻은 것입니다.
CPU 다시 붙여넣기:성공!
이제 우리의 가이드에 따라 CPU를 성공적으로 다시 붙여넣었으므로 CPU가 과열되는 경향이 적고 따라서 더 효율적으로 작동한다는 것을 알게 될 것입니다. 열 조절의 필요성을 줄이는 것과 함께 이 절차는 PC의 수명을 늘려야 합니다.
