멀티미터로 PSU(파워서플라이) 테스트하는 방법 완벽 가이드

파워서플라이 유닛(PSU)은 IT 인프라가 정상적으로 작동하기 위해 모든 서버에 필수적인 부품입니다. 요즘은 거의 모든 시스템이 구매 시 PSU를 함께 제공합니다. PSU는 컴퓨터에 전력을 직접 공급하는 것이 아니라, 내부 부품을 통해 교류(AC)를 직류(DC)로 변환하는 역할을 합니다. 컴퓨터에 충분한 전력이 공급되지 않거나 PSU에 문제가 발생하면 시스템 불안정, 부팅 실패 등 여러 가지 문제가 생길 수 있습니다. 이런 경우에는 테스트를 통해 PSU의 작동 상태를 점검해야 합니다. 이 글에서는 멀티미터로 PSU를 테스트하는 방법을 단계별로 자세히 알려드리겠습니다.

멀티미터로 PSU 테스트하기

본격적인 테스트 방법에 앞서, 파워서플라이에 문제가 발생했을 때 나타나는 대표적인 증상부터 확인해 보세요.

• PC가 아예 부팅되지 않음: PSU에 문제가 있으면 PC가 정상적으로 부팅되지 않으며, 흔히 '죽은 컴퓨터(dead computer)'라고 불리는 상태가 됩니다.
• PC가 무작위로 재시작되거나 종료됨: 부팅 중 갑자기 재시작되거나 꺼진다면 PSU 고장을 의심해 볼 수 있습니다.
• 블루스크린(BSOD): 화면이 파란색으로 변하며 멈춘다면 PSU 상태가 좋지 않을 가능성이 높습니다.
• 화면 멈춤(프리징): 블루스크린이나 검은 화면 없이 이유 없이 화면이 멈춘다면 하드웨어 문제일 수 있습니다.
• 랙 및 끊김 현상: 갑작스러운 지연과 끊김은 가장 흔한 증상으로, 테스트를 통해 확인할 수 있습니다.
• 화면 깜빡임·글리치: PSU가 곧 고장 날 것이라는 신호 중 하나입니다.
• 팬 소음: PC가 대기 상태인데도 팬이 최대 RPM으로 돌며 큰 소음이 들린다면 과열 여부를 확인하세요. 과열이 아니라면 PSU 고장의 신호일 수 있습니다.
• 과열: 심한 과열 역시 PSU 성능 저하의 징후입니다.
• 연기 또는 타는 냄새: PSU가 완전히 고장 나면 연기와 함께 타는 냄새가 날 수 있습니다.

사전 점검 및 문제 해결 방법

PSU 오류를 확인했다면, 멀티미터 테스트에 앞서 아래의 기본적인 문제 해결 방법을 먼저 시도해 보는 것이 좋습니다.

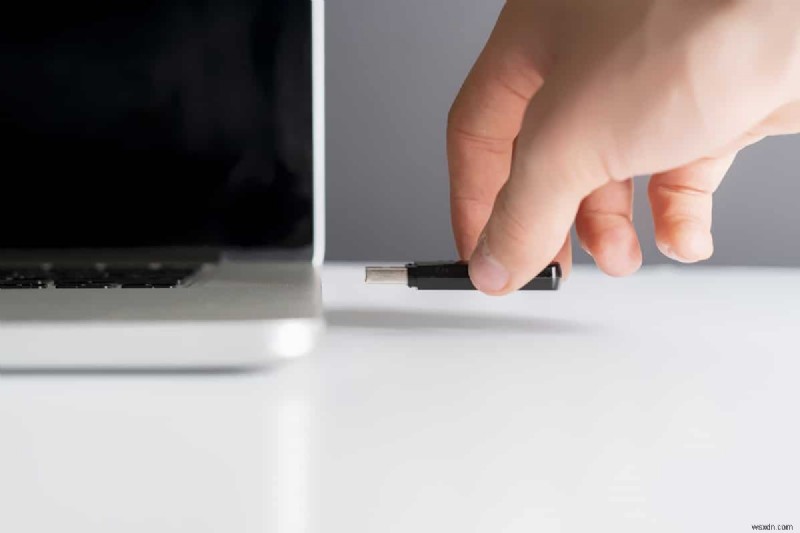

방법 1: USB 장치 및 디스크 제거

DVD, CD 또는 USB 장치가 PC에 연결되어 있다면 모두 분리한 후 컴퓨터를 재부팅하세요. 데이터 손실을 방지하려면 외부 장치를 조심스럽게 제거해야 합니다.

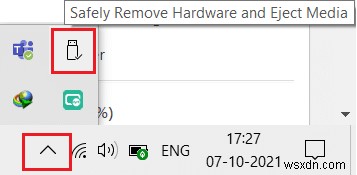

1. 작업표시줄에서 '하드웨어 안전 제거 및 미디어 꺼내기' 아이콘을 찾습니다.

2. 아이콘을 마우스 오른쪽 버튼으로 클릭하고 제거할 외부 장치를 선택합니다.

3. 같은 방식으로 나머지 외부 장치도 모두 안전하게 제거한 뒤 PC를 재부팅합니다.

방법 2: 새로 추가한 하드웨어 제거

최근에 설치한 외장형 또는 내장형 하드웨어와 주변 기기를 분리해 보세요. 하드웨어를 제거한 후 컴퓨터가 정상적으로 작동한다면, 해당 하드웨어가 시스템과 호환되지 않는 것일 수 있습니다.

방법 3: 모든 케이블 분 후 재연결

컴퓨터에 전력이 충분히 공급되지 않으면 다양한 문제가 발생할 수 있습니다. 작업 중 전원이 끊기면 시스템의 원래 기능에도 지장이 생깁니다. 특히 낡았거나 손상된 케이블을 사용하면 연결이 계속 끊길 수 있습니다.

1. 멀티탭에서 전원 케이블을 뽑고, 시스템을 벽면 콘센트에 직접 연결해 보세요. 대부분의 경우 이 방법으로 해결됩니다.

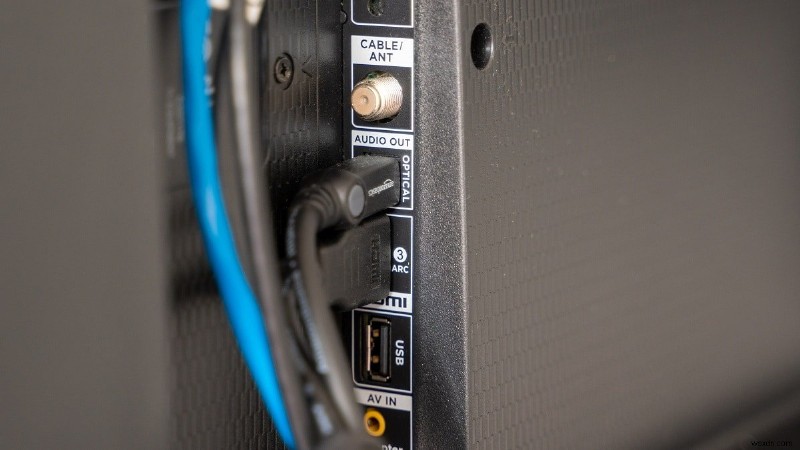

2. 컴퓨터에 연결된 다른 케이블을 모두 분리합니다. 예를 들면 다음과 같습니다.

• VGA 케이블 – 모니터의 VGA 포트와 컴퓨터를 연결하는 케이블
• DVI 케이블 – 모니터의 DVI 포트와 컴퓨터를 연결하는 케이블
• HDMI 케이블 – 모니터의 HDMI 포트와 컴퓨터를 연결하는 케이블
• PS/2 케이블 – 키보드와 마우스를 PS/2 포트에 연결하는 케이블
• 이더넷 케이블 – 네트워크 연결을 위한 케이블
• 그 외 오디오 및 USB 케이블

3. 잠시 기다린 후 케이블을 다시 연결하고, PC 재시작 시 익숙한 비프음이 들리는지 확인하세요.

또한 커넥터는 네트워크 연결에 필수적인 부품이므로, 모든 커넥터가 케이블에 단단히 결합되어 있고 손상되지 않았는지 항상 점검해야 합니다. 손상된 경우 교체하세요.

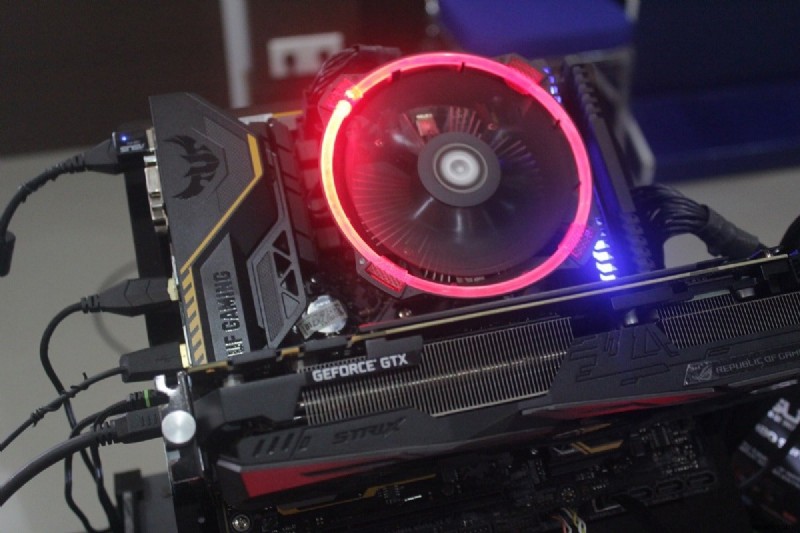

방법 4: 확장 카드 모두 분리

확장 카드는 확장 버스를 통해 시스템에 기능을 추가하는 어댑터 카드입니다. 사운드 카드, 그래픽 카드, 네트워크 카드 등이 대표적이며, 각각의 기능을 향상시키는 데 사용됩니다.

예를 들어 그래픽 카드는 게임이나 영상의 화질을 높여 줍니다. 하지만 때로는 이러한 확장 카드가 시스템 문제를 일으키기도 합니다. 따라서 모든 확장 카드를 분리해 보고, 이 방법으로 해결되지 않으면 다른 방법을 시도해 보세요.

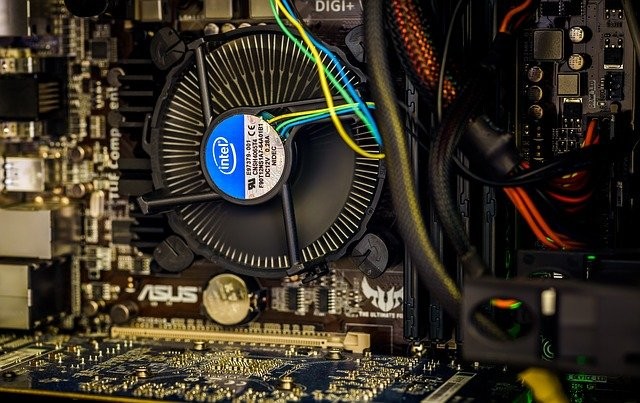

방법 5: PC 환기

고온 상태에서 PC를 계속 사용하면 수명이 단축됩니다. 지속적인 과열은 내부 부품과 시스템 전체를 마모시킵니다. 온도가 최고치에 도달하면 팬이 최대 RPM으로 회전하지만, 그래도 충분히 식지 않을 수 있습니다. 이 경우 GPU에 열 부하가 걸려 써멀 스로틀링(Thermal Throttling)이 발생하고, 팬과 시스템이 더 이상 열을 낮추지 못하게 됩니다.

결국 확장 카드는 발열을 줄이기 위해 성능을 낮추게 되며, 극단적인 경우 온도가 떨어지지 않으면 부품이 손상될 수 있습니다.

1. 항상 시스템을 서늘하게 유지하고 적절한 환기를 확보하세요.

2. 과열되었거나 장시간 사용한 후에는 시스템을 잠시 쉬게 두세요.

3. 공기 흐름이 막히거나 먼지가 많이 쌓였다면 더 좋은 냉각 시스템을 추가하는 것도 좋습니다.

방법 6: 청결하고 통풍 잘 되는 환경 유지

주변이 더러우면 먼지가 쌓여 컴퓨터의 통풍을 막아 성능 저하의 원인이 됩니다. 시스템 온도가 상승하면 PSU를 포함한 내부 부품이 손상되어 시스템이 다운될 수도 있습니다.

1. 모니터의 통풍구를 청소하고 충분한 공간을 확보하세요.

2. 베개처럼 부드러운 표면 위에 PC를 두지 마세요. 시스템이 표면에 파묻혀 공기 순환이 차단됩니다.

3. 압축 에어 클리너를 사용해 통풍구의 먼지를 제거할 수 있습니다. 이때 내부 부품이 손상되지 않도록 주의하세요.

위의 문제 해결 방법으로도 해결되지 않는다면, 아래의 멀티미터 테스트 방법을 따라 해 보세요.

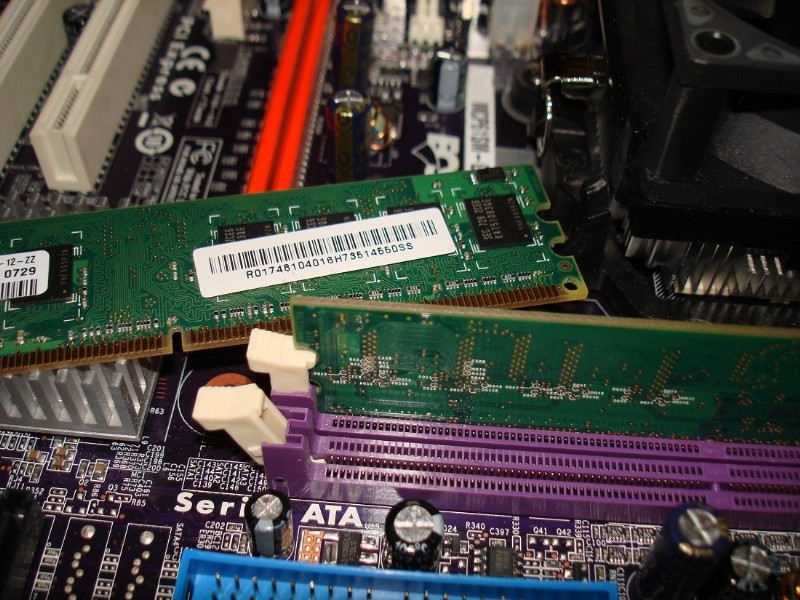

방법 7: RAM 및 CPU 탈착

위 방법들이 모두 효과가 없다면 CPU와 RAM을 메인보드에서 분리했다가 다시 장착해 보세요. RAM이 PC와 호환되는지도 함께 확인하세요.

1. 메인보드에서 CPU를 분리하고 RAM을 제거합니다.

2. 몇 분 후 CPU를 다시 연결하고 RAM을 메인보드에 삽입합니다.

3. RAM, CPU, 메인보드가 정상 작동하는지 확인합니다. 문제가 있다면 전문 수리 센터에 문의하거나 필요시 교체하세요.

멀티미터로 PSU 테스트 진행하기

아래 단계를 올바르게 수행하면 PSU에 문제가 있는지 확인할 수 있고, 필요시 교체 여부를 판단할 수 있습니다.

참고: 아래 설명은 표준 ATX 파워서플라이를 기준으로 합니다.

1. 멀티미터로 PSU를 직접 테스트하기 전에 반드시 위의 사전 점검 방법들을 모두 수행하세요.

주의: 고전압 전기를 다루므로 이 단계를 건너뛰지 마세요.

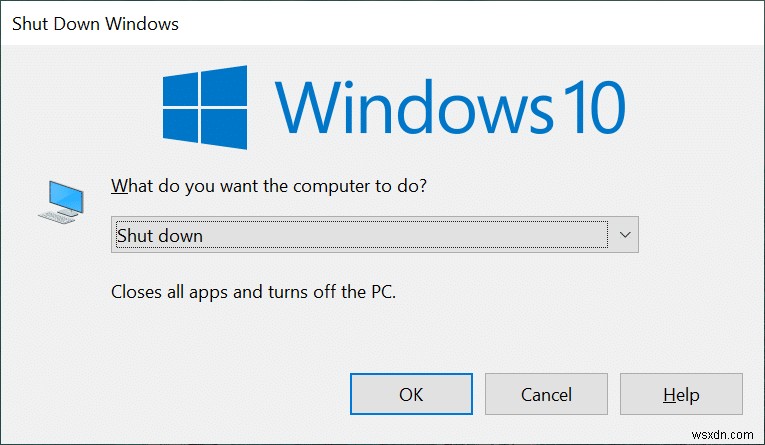

2. PC를 종료하고 모든 케이블을 분리합니다. 시스템에서 모든 연결이 해제되었는지 확인하세요.

3. 컴퓨터를 정전기가 발생하지 않는 평평한 곳에 놓고, 케이스를 연 뒤 PSU 뒷면의 스위치를 OFF로 돌립니다.

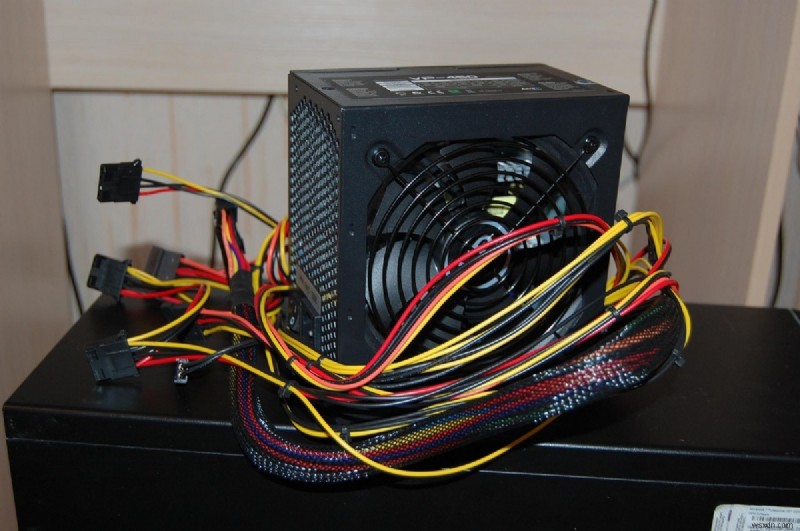

4. 내부 부품에 연결된 모든 전원 커넥터를 분리합니다.

5. 커넥터를 분리한 후에는 테스트를 효율적으로 진행할 수 있도록 전원 케이블과 함께 묶어 정리합니다.

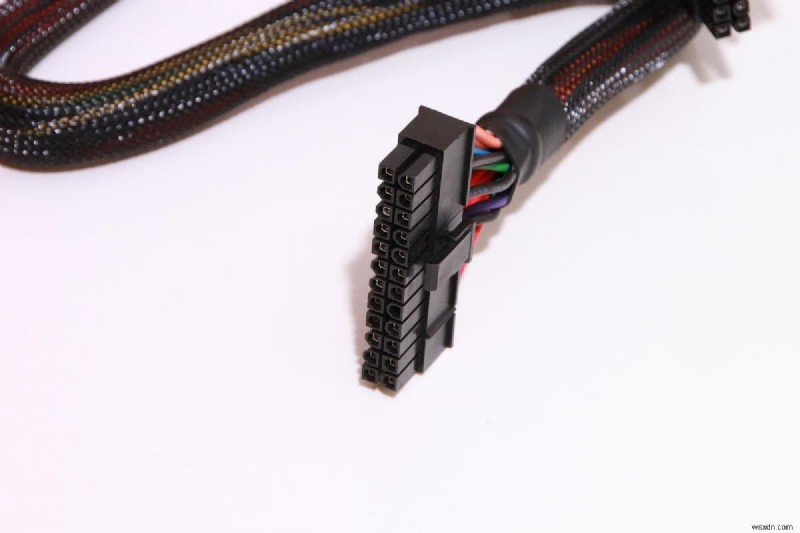

6. 얇은 전선을 사용해 24핀 메인보드 전원 커넥터의 15번 핀과 16번 핀을 연결합니다. 아래 표를 참고하세요.

7. PSU 뒷면에서 세계 각국의 전압 및 주파수(Hz) 목록을 참고하여, 거주 국가에 맞게 전원 전압을 설정할 수 있습니다.

8. 이제 파워서플라이를 벽면 콘센트에 연결합니다.

9. PSU 뒷면의 스위치를 켭니다. 팬이 회전하기 시작하면 다음 단계를 진행하세요. 팬이 돌지 않는다면 PSU가 고장난 것이므로 교체해야 합니다.

참고: 일부 파워서플라이는 뒷면에 스위치가 없습니다. 이 경우에는 콘센트에 연결하는 즉시 팬이 회전합니다.

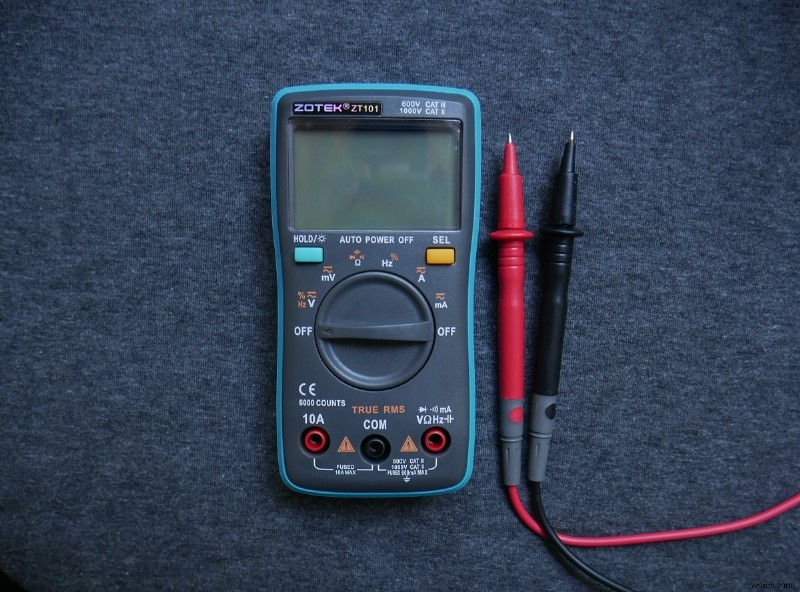

10. 멀티미터를 준비하고 측정 모드를 VDC(직류 전압)로 설정합니다.

참고: 멀티미터에 자동 레인지 기능이 없다면 측정 범위를 10.00V로 고정하세요.

11. 멀티미터에는 두 개의 프로브가 있습니다. 검은색 프로브는 음극(-), 빨간색 프로브는 양극(+)입니다. 검은색 프로브를 아무 검정 접지 핀에 연결합니다.

12. 이제 빨간색 프로브를 24핀 메인보드 전원 커넥터의 전압이 공급되는 각 핀에 차례로 대어 봅니다. 각 핀에 전압이 공급되는지 확인하면 됩니다.

참고: +3.3 VDC, +5 VDC, -5 VDC(선택), +12 VDC, -12 VDC 전압 라인이 핀에 내장되어 있습니다.

13. 멀티미터 측정값을 기록하고, 아래 표의 허용 오차 범위 안에 들어오는지 확인하세요.

14A. 전압 값이 허용 범위를 벗어난다면 PSU 고장을 의미하므로 교체해야 합니다.

14B. 전압 값이 허용 범위 안이라면 부하(load)를 걸어 추가 테스트를 진행할 수 있습니다.

15. PSU 뒷면의 스위치를 꺼서 전원을 차단하고 콘센트에서 분리합니다.

16. 24핀 메인보드 전원 커넥터에 꽂아 두었던 전선을 제거합니다.

17. 이제 모든 내부 부품을 다시 연결합니다.

18. PSU 뒷면의 스위치를 켜고 PC의 전원을 켭니다.

참고: 케이스 없이 PC 전원을 켜도 완전히 안전합니다. 다만 케이스 없이 전원이 켜지지 않는다면 메인보드의 해당 점퍼를 조정해야 할 수 있습니다.

19. 다른 전원 커넥터에 대해서도 11~13단계를 반복하여, 측정된 전압 값이 허용 범위(13단계 표 참조) 안에 들어오는지 확인합니다. 측정값이 허용 한계에서 크게 벗어난다면 PSU를 교체해야 합니다.

20. 고장 난 PSU를 교체했거나 PSU에 문제가 없었다면, PC를 끄고 케이스를 닫습니다.

21. PC를 다시 켜고 문제가 여전히 발생하는지 확인합니다. 문제가 지속된다면 이제 PSU가 원인이 아니므로 다른 원인을 찾아 문제를 해결해야 합니다.

함께 읽으면 좋은 글:

• 안드로이드에서 OK Google 끄는 방법
• 윈도우 10 기계식 키보드 동시 입력(더블 타이핑) 현상 해결
• 윈도우 10에서 WD My Passport Ultra 인식 안 될 때 해결법
• 윈도우 10 디스플레이포트 작동 안 함 문제 해결

이 가이드가 도움이 되었기를 바라며, 멀티미터로 PSU를 테스트하는 방법과 PSU 관련 문제 해결법을 익히셨기를 바랍니다. 이 글이 어떻게 도움이 되었는지 의견을 남겨 주세요. 관련 문의나 제안 사항이 있다면 댓글로 자유롭게 알려 주세요.
