3D 프린터 설정 때문에 골치를 앓고 계신가요? 이 단계별 가이드를 따라 하면 실전에 바로 쓸 수 있는 유용한 팁과 요령을 배울 수 있습니다.

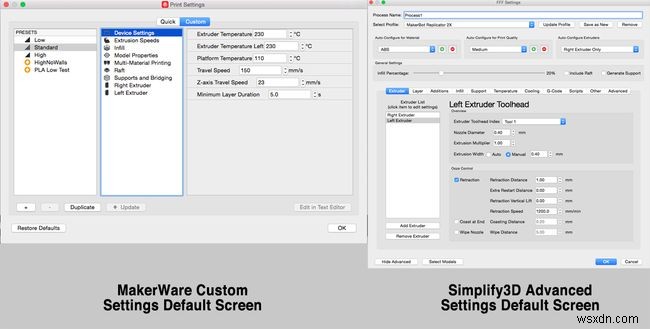

3D 프린터 설정 조정: 약간의 온도와 속도 변화
유용한 팁: 일일이 수동으로 설정을 변경하고 싶지 않다면 듀얼 프린트 헤드를 활용해 보세요. 한 익스트루더는 모델 출력에, 다른 하나는 래프트(raft) 출력에 사용하고 퍼지 월(purge wall) 기능을 반드시 활성화합니다. 이렇게 하면 프린트 헤드가 모델에서 떨어져 이동하는 동안 모델 층이 식을 시간을 벌 수 있고, 필라멘트를 리트랙션한 뒤 퍼지 월에 닦아내는 과정을 두 번째 익스트루더에 대해서도 반복하게 됩니다. 결과적으로 모델 층의 자동 냉각과 함께 모델 출력 영역에서의 속도 저하 효과까지 자연스럽게 얻을 수 있습니다.
서로 다른 두 가지 FFF 설정 사용하기

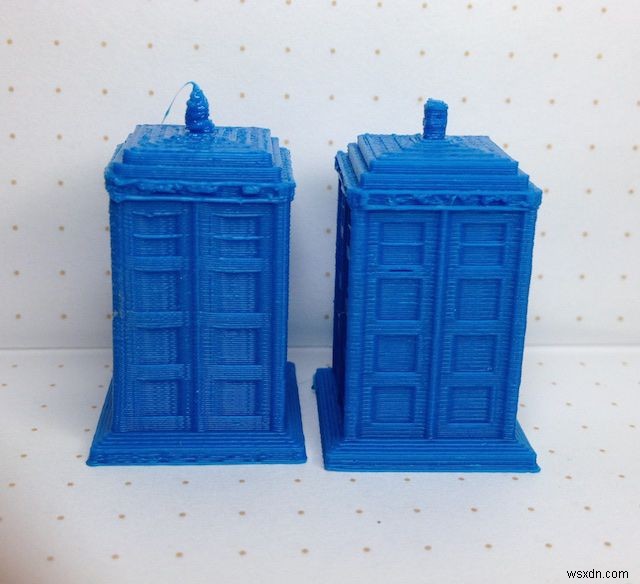

예를 들어 경찰 전화 박스(Police Call Box) 모델의 경우, 아래쪽 몸체는 90% 인필과 4개의 외곽선(퍼리미터)으로 설정하고, 위쪽(첨탑 포함) 부분은 10% 인필에 2개의 셸로 설정합니다. 이렇게 하면 받침대가 무거워져 모델이 쉽게 넘어지지 않습니다. Simplify3D에서는 각 영역마다 서로 다른 FFF 프로세스 두 개를 생성합니다.

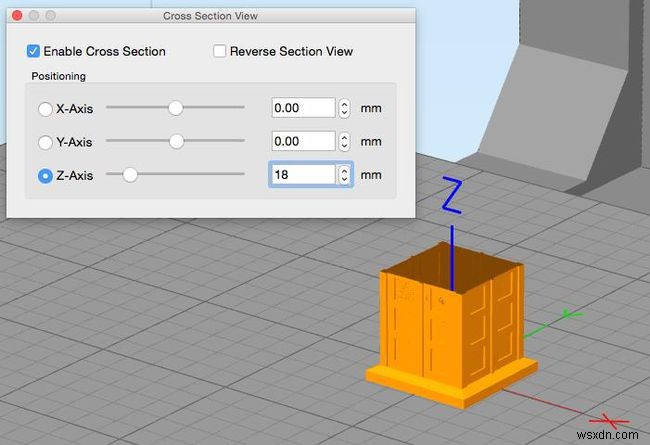

먼저 90%에서 10%로 전환되는 지점, 즉 창문 상단 바로 아래 위치를 정해야 합니다. 앞서 언급한 미리보기 방법을 사용할 수도 있고, Simplify3D의 단면 보기 도구(Cross Section Tool)를 사용해 모델 내부를 확인할 수도 있습니다. [View > Cross Section] Z축 슬라이더를 위아래로 움직여 최상단 창문 바로 아래, 즉 18mm 지점에서 모델이 잘리도록 조절한 뒤 이 숫자를 메모해 둡니다.
영역별 Simplify3D 설정 준비하기

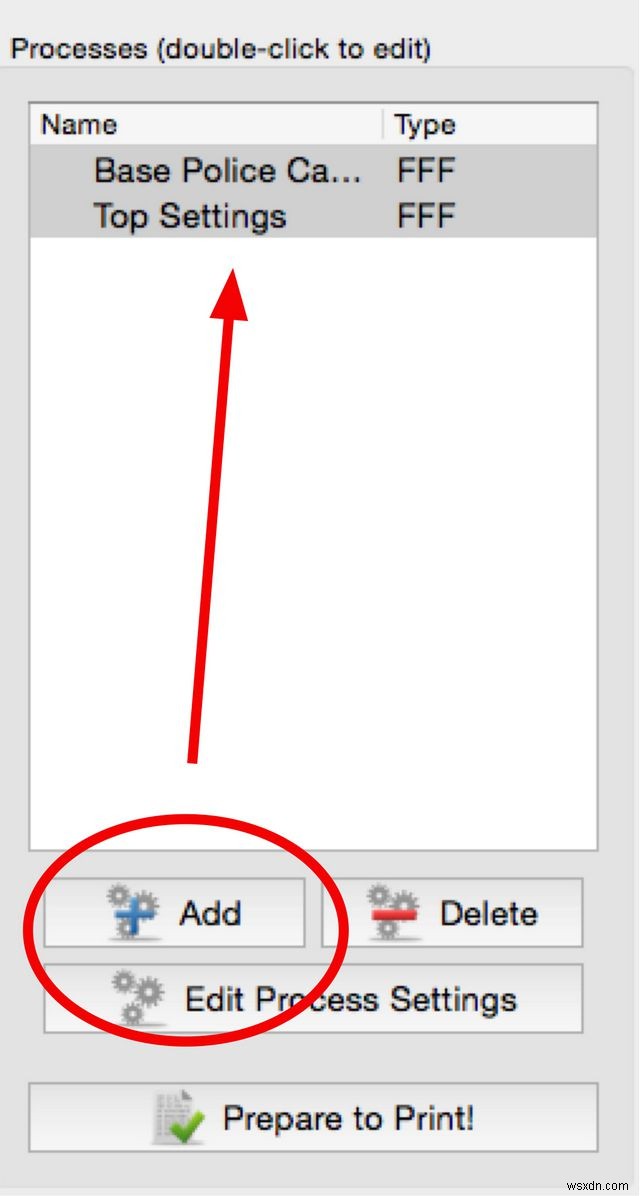

먼저 첫 번째 영역인 베이스(받침대)에 대한 새 FFF 프로세스를 추가합니다. 설정을 모두 마친 후에는 두 번째 영역인 상단부에 대한 프로세스를 이어서 생성합니다.
새 영역 추가로 익스트루전 설정 분리하기
새 프로세스를 추가하면 영역마다 서로 다른 익스트루전 설정을 독립적으로 적용할 수 있어, 하나의 모델 안에서도 출력 밀도와 강도를 자유롭게 조절할 수 있습니다.
3D 모델의 외곽선(퍼리미터) 설정 변경

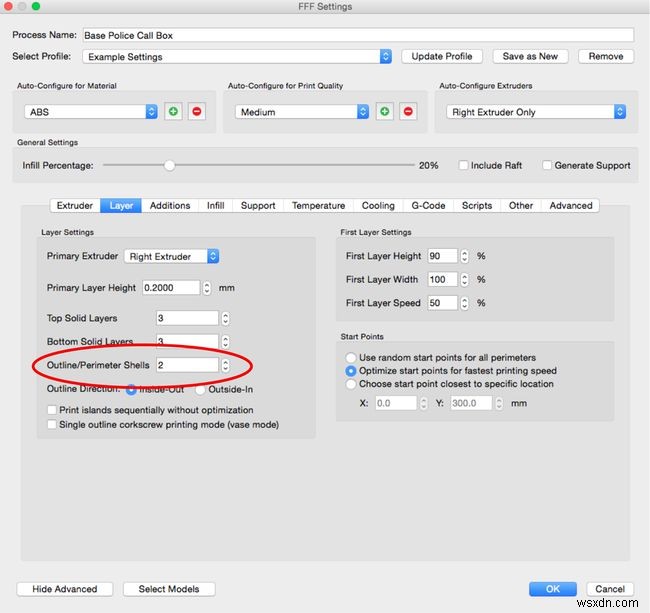

베이스용 첫 번째 프로세스를 생성한 후 Layer 탭으로 이동하여 Outer Perimeter Shells 값을 2에서 4로 변경합니다.
인필 설정은 외곽선 설정과 별도로 지정 가능

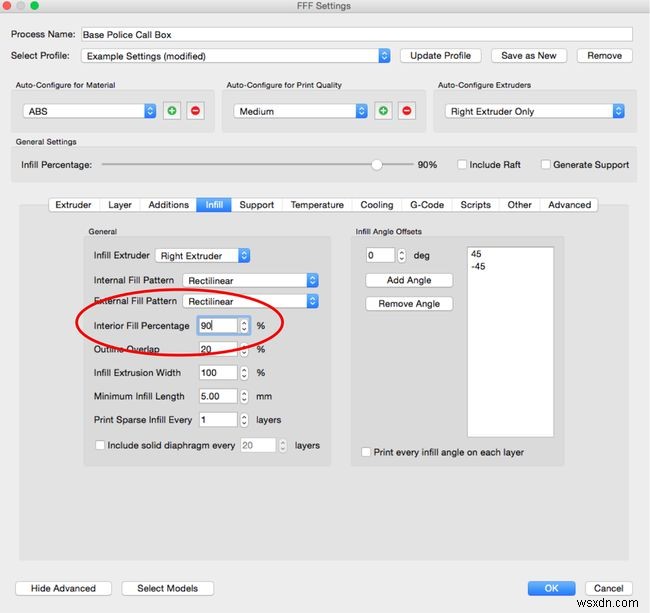

다음으로 Infill 탭에서 인필 밀도를 90%로 변경합니다.
출력 작업 영역별 설정 변경

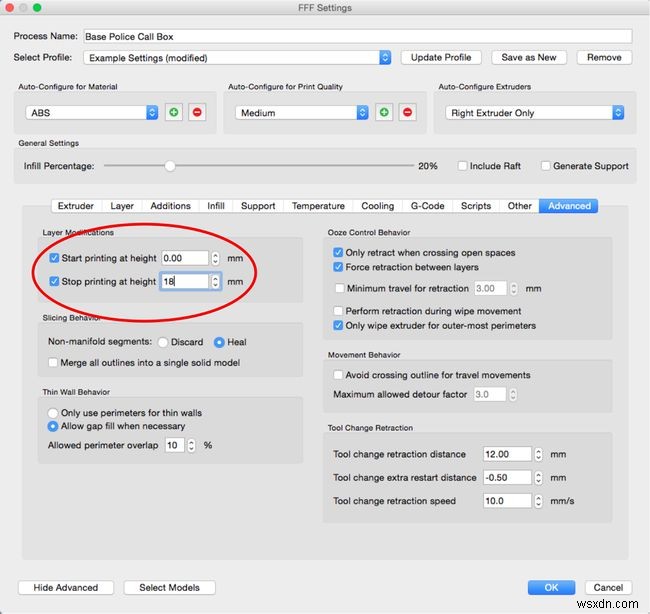

그다음 Advanced 탭에서 이 프로세스를 적용할 레이어 범위를 지정합니다. 베이스의 경우 바닥부터 앞서 정해둔 18mm 지점까지입니다.
베이스 설정이 완료되면 OK를 클릭해 해당 프로세스 설정을 저장합니다. 이어서 상단부에 대한 두 번째 프로세스를 생성합니다. 동일한 탭에서 Layer 탭의 셸 수를 2로, Infill을 10%로, Advanced 탭에서 출력 범위를 18mm부터 최상단까지로 변경합니다. 반드시 OK를 클릭해 두 번째 프로세스 설정도 저장하세요.
출력 시작: 고급 슬라이싱 설정

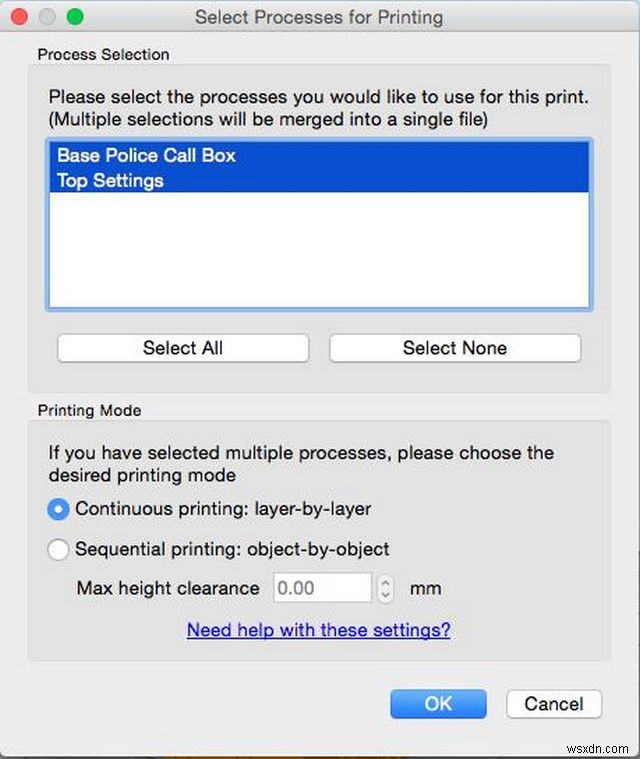

두 개의 프로세스가 모두 준비되면 모델을 출력할 차례입니다. Prepare to Print를 클릭하고 Select Process for Printing 창이 나타나면 '모두 선택'을 눌러 두 구성을 모두 적용합니다.
실제로 출력 시간과 소재를 투입하기 전에 미리보기 기능으로 모델이 어떻게 출력될지 확인해 보는 것이 좋습니다. 위 화면 녹화 영상은 경찰 전화 박스가 영역별 차이를 포함해 어떻게 출력되는지 보여줍니다.
개별 출력물에 맞게 수정할 수 있는 기능은 무수히 많으며, 완벽한 출력물을 얻기까지는 많은 고민과 시행착오, 그리고 실패한 출력물들이 필요합니다. 하지만 꾸준함, 치밀한 계획, 좋은 디자인, 메시 복구, 맞춤형 출력 구성을 활용하면 FDM/FFF 프린터로도 멋진 작품들을 충분히 만들어낼 수 있습니다!
이 상세한 슬라이싱 및 3D 프린팅 튜토리얼을 제공해 주신 Catzpaw Innovations의 Sherri Johnson님과 Yolanda Hayes님께 감사드립니다.
