Swift로 iOS 원형 진행률 표시줄 만들기 – 초보자를 위한 단계별 가이드

iOS에서 원형 진행률 표시줄 만들기

iOS 개발자라면 원형 진행률 표시줄(circular progress bar)을 만드는 방법은 반드시 익혀야 할 필수 스킬입니다. 실제로 거의 모든 앱에서 이 요소를 사용하고 있죠.

원형 진행률 표시줄은 주로 파일 다운로드 상태, 로딩 상태 등 진행 상황을 시각적으로 보여줄 때 활용됩니다.

하지만 처음 접하는 개발자에게는 구현 과정이 까다롭게 느껴질 수 있습니다. 다행히 원형 진행률 표시줄을 만드는 방법은 여러 가지가 있으며, 이 글에서는 그중 가장 간단하고 쉬운 방법을 소개합니다.

그럼 바로 시작해 보겠습니다!

1단계 – Xcode 프로젝트 생성

Xcode를 열고 Single View Application 템플릿으로 새 프로젝트를 생성한 뒤, 프로젝트 이름을 CircularProgress로 지정합니다.

이번 튜토리얼에서는 30%, 60%, 95% 세 개의 버튼과 하나의 원형 진행률 뷰를 가진 앱을 만듭니다. 버튼을 탭하면 해당 백분율만큼 진행률 뷰가 변경됩니다.

2단계 – CircularProgressView 클래스 추가

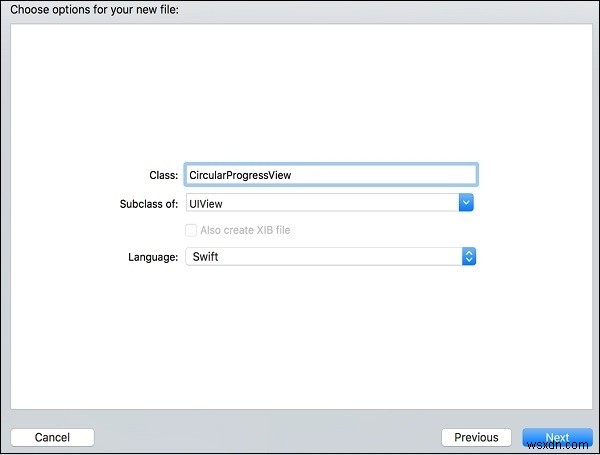

메뉴에서 File → New → File → Cocoa Touch Class를 선택하고, UIView를 상속받는 CircularProgressView 클래스를 새로 만듭니다.

Swift로 iOS 원형 진행률 표시줄 만들기 – 초보자를 위한 단계별 가이드

3단계 – UI 구성

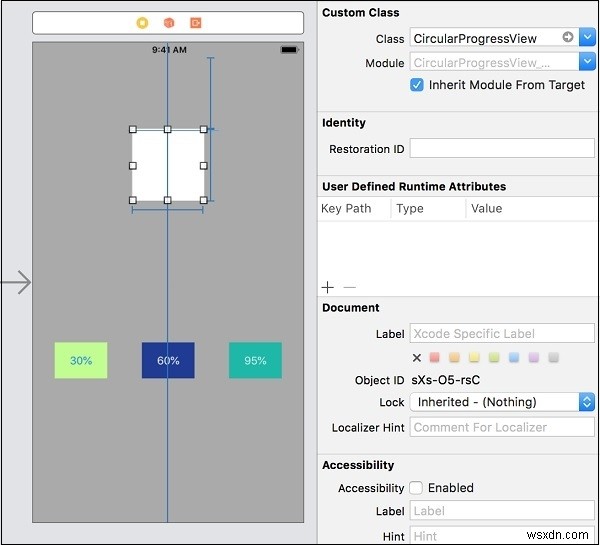

스토리보드에 UIView를 하나 추가하고, 위에서 만든 CircularProgressView 클래스를 연결합니다. 이어서 버튼 세 개를 추가하고 각각 30%, 60%, 95%로 이름을 지정합니다.

ViewController.swift에서 세 버튼에 대한 @IBAction을 아래와 같이 생성합니다.

@IBAction func btn95(_ sender: Any) {
}
@IBAction func btn30(_ sender: Any) {
}
@IBAction func btn60(_ sender: Any) {
}

그리고 UIView에 대한 @IBOutlet도 아래처럼 선언합니다.

@IBOutlet weak var circularProgress: CircularProgressView!
Swift로 iOS 원형 진행률 표시줄 만들기 – 초보자를 위한 단계별 가이드

4단계 – CAShapeLayer 객체 생성

CircularProgressView.swift 파일 안에서 CAShapeLayer 타입의 두 객체, 즉 progressLyr(진행 레이어)와 trackLyr(트랙 레이어)를 선언합니다.

var progressLyr = CAShapeLayer()
var trackLyr = CAShapeLayer()

5단계 – didSet으로 색상 속성 처리

progressClr과 trackClr 속성에 didSet 옵저버를 작성해 레이어 색상이 자동으로 갱신되도록 합니다.

var progressClr = UIColor.white {
    didSet {
        progressLyr.strokeColor = progressClr.cgColor
    }
}
var trackClr = UIColor.white {
    didSet {
        trackLyr.strokeColor = trackClr.cgColor
    }
}

여기서는 progressLyr과 trackLyr의 색상 속성을 설정하고 있습니다.

didSet은 프로퍼티 옵저버(property observer)입니다. 프로퍼티 옵저버는 프로퍼티 값의 변화를 감지하고 대응하며, 새 값이 기존 값과 같더라도 값이 설정될 때마다 호출됩니다.

6단계 – makeCircularPath 함수 작성

아래 코드를 추가해 원형 경로를 만드는 함수를 구현합니다.

func makeCircularPath() {
    self.backgroundColor = UIColor.clear
    self.layer.cornerRadius = self.frame.size.width/2
    let circlePath = UIBezierPath(arcCenter: CGPoint(x: frame.size.width/2, y: frame.size.height/2), radius: (frame.size.width - 1.5)/2, startAngle: CGFloat(-0.5 * .pi), endAngle: CGFloat(1.5 * .pi), clockwise: true)
    trackLyr.path = circlePath.cgPath
    trackLyr.fillColor = UIColor.clear.cgColor
    trackLyr.strokeColor = trackClr.cgColor
    trackLyr.lineWidth = 5.0
    trackLyr.strokeEnd = 1.0
    layer.addSublayer(trackLyr)
    progressLyr.path = circlePath.cgPath
    progressLyr.fillColor = UIColor.clear.cgColor
    progressLyr.strokeColor = progressClr.cgColor
    progressLyr.lineWidth = 10.0
    progressLyr.strokeEnd = 0.0
    layer.addSublayer(progressLyr)
}

이 함수에서는 원형 경로를 생성하고, 경로의 각종 파라미터와 동작 방식을 정의합니다.

7단계 – required init 추가

스토리보드로 UI를 설계할 때는 required init을 사용하고, 코드로 UI를 직접 그릴 때는 override init을 사용합니다. 우리는 스토리보드를 사용하므로 required init을 구현합니다.

required init?(coder aDecoder: NSCoder) {
    super.init(coder: aDecoder)
    makeCircularPath()
}

8단계 – 진행률 애니메이션 함수 작성

이제 진행률에 애니메이션을 적용하기 위해 setProgressWithAnimation 함수를 새로 만들고 아래 코드를 작성합니다.

func setProgressWithAnimation(duration: TimeInterval, value: Float) {
    let animation = CABasicAnimation(keyPath: "strokeEnd")
    animation.duration = duration
    animation.fromValue = 0
    animation.toValue = value
    animation.timingFunction = CAMediaTimingFunction(name: kCAMediaTimingFunctionLinear)
    progressLyr.strokeEnd = CGFloat(value)
    progressLyr.add(animation, forKey: "animateprogress")
}

CircularProgressView.swift 최종 코드

여기까지 완료했습니다! CircularProgressView.swift의 전체 코드는 아래와 같아야 합니다.

import UIKit
class CircularProgressView: UIView {
    var progressLyr = CAShapeLayer()
    var trackLyr = CAShapeLayer()
    required init?(coder aDecoder: NSCoder) {
        super.init(coder: aDecoder)
        makeCircularPath()
    }
    var progressClr = UIColor.white {
        didSet {
            progressLyr.strokeColor = progressClr.cgColor
        }
    }
    var trackClr = UIColor.white {
        didSet {
            trackLyr.strokeColor = trackClr.cgColor
        }
    }
    func makeCircularPath() {
        self.backgroundColor = UIColor.clear
        self.layer.cornerRadius = self.frame.size.width/2
        let circlePath = UIBezierPath(arcCenter: CGPoint(x: frame.size.width/2, y: frame.size.height/2), radius: (frame.size.width - 1.5)/2, startAngle: CGFloat(-0.5 * .pi), endAngle: CGFloat(1.5 * .pi), clockwise: true)
        trackLyr.path = circlePath.cgPath
        trackLyr.fillColor = UIColor.clear.cgColor
        trackLyr.strokeColor = trackClr.cgColor
        trackLyr.lineWidth = 5.0
        trackLyr.strokeEnd = 1.0
        layer.addSublayer(trackLyr)
        progressLyr.path = circlePath.cgPath
        progressLyr.fillColor = UIColor.clear.cgColor
        progressLyr.strokeColor = progressClr.cgColor
        progressLyr.lineWidth = 10.0
        progressLyr.strokeEnd = 0.0
        layer.addSublayer(progressLyr)
    }
    func setProgressWithAnimation(duration: TimeInterval, value: Float) {
        let animation = CABasicAnimation(keyPath: "strokeEnd")
        animation.duration = duration
        animation.fromValue = 0
        animation.toValue = value
        animation.timingFunction = CAMediaTimingFunction(name: kCAMediaTimingFunctionLinear)
        progressLyr.strokeEnd = CGFloat(value)
        progressLyr.add(animation, forKey: "animateprogress")
    }
}

9단계 – 빌드 후 화면 확인

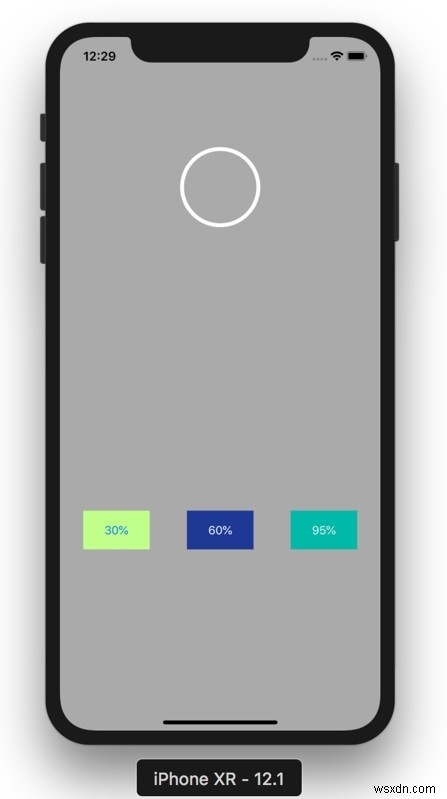

코드를 실행해 정상적으로 동작하는지 확인합니다. 아직 ViewController.swift에 코드를 넣지 않았으므로 아래와 같은 UI가 보이지만 버튼은 아직 동작하지 않습니다.

Swift로 iOS 원형 진행률 표시줄 만들기 – 초보자를 위한 단계별 가이드

10단계 – ViewController.swift에 코드 추가

이제 ViewController.swift에 코드를 추가해 보겠습니다.

viewDidLoad()에 아래 두 줄을 작성해 진행률 표시줄의 색상을 지정합니다.

circularProgress.trackClr = UIColor.cyan
circularProgress.progressClr = UIColor.purple

그리고 각 버튼의 액션 메서드에 duration과 함께 95%, 30%, 60% 값을 넣어 아래처럼 작성합니다.

@IBAction func btn95(_ sender: Any) {
    circularProgress.setProgressWithAnimation(duration: 1.0, value: 0.95)
}
@IBAction func btn30(_ sender: Any) {
    circularProgress.setProgressWithAnimation(duration: 1.0, value: 0.30)
}
@IBAction func btn60(_ sender: Any) {
    circularProgress.setProgressWithAnimation(duration: 1.0, value: 0.60)
}

ViewController.swift 최종 코드

완성된 ViewController.swift의 전체 코드는 아래와 같습니다.

import UIKit
class ViewController: UIViewController {
    @IBOutlet weak var circularProgress: CircularProgressView!
    override func viewDidLoad() {
        super.viewDidLoad()
        circularProgress.trackClr = UIColor.cyan
        circularProgress.progressClr = UIColor.purple
    }
    @IBAction func btn95(_ sender: Any) {
        circularProgress.setProgressWithAnimation(duration: 1.0, value: 0.95)
    }
    @IBAction func btn30(_ sender: Any) {
        circularProgress.setProgressWithAnimation(duration: 1.0, value: 0.30)
    }
    @IBAction func btn60(_ sender: Any) {
        circularProgress.setProgressWithAnimation(duration: 1.0, value: 0.60)
    }
}

각 버튼 함수에서는 값(value)과 지속 시간(duration)을 인자로 setProgressWithAnimation을 호출합니다.

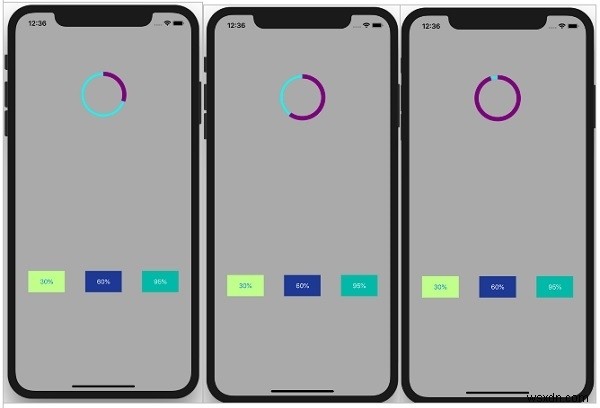

모두 완료되었습니다! 앱을 실행한 뒤 30%, 60%, 95% 버튼 중 하나를 탭해 보세요. 원형 진행률 뷰가 부드럽게 애니메이션되는 것을 확인할 수 있습니다.
