Matplotlib 범례 자동 생성 개요
Matplotlib에서 산점도(scatter plot)를 그릴 때, 데이터의 색상이나 크기가 여러 값으로 구성되어 있으면 각각의 의미를 보여주는 범례가 필요합니다. PathCollection 객체가 제공하는 legend_elements() 메서드를 활용하면 이러한 범례를 손쉽게 자동 생성할 수 있습니다.
Matplotlib에서 범례 생성을 자동화하려면 다음 단계를 따릅니다.
- 그림(figure) 크기를 설정하고 서브플롯 사이 및 주변의 여백을 조정합니다.
- 샘플 데이터 개수를 나타내는 변수 N을 초기화합니다.
- numpy를 사용하여 x, y, c, s 데이터를 생성합니다.
- subplots() 메서드로 figure와 subplot 집합을 만듭니다.
- 서로 다른 색상(c)과 크기(s)로 x, y 데이터 포인트를 산점도로 시각화합니다.
- legend() 메서드로 축(ax)에 첫 번째 범례를 배치합니다.
- add_artist() 메서드로 해당 범례를 figure에 추가합니다.
- PathCollection을 위한 범례 핸들(handle)과 레이블(label)을 생성합니다.
- 마커 크기에 대한 두 번째 범례를 축에 배치합니다.
- show() 메서드로 최종 그림을 화면에 표시합니다.
예제 코드
import matplotlib.pyplot as plt import numpy as np plt.rcParams["figure.figsize"] = [7.50, 3.50] plt.rcParams["figure.autolayout"] = True N = 45 x, y = np.random.rand(2, N) c = np.random.randint(1, 5, size=N) s = np.random.randint(10, 220, size=N) fig, ax = plt.subplots() scatter = ax.scatter(x, y, c=c, s=s) # 색상(클래스) 기준 범례 생성 legend1 = ax.legend(*scatter.legend_elements(), loc="lower left", title="Classes") ax.add_artist(legend1) # 마커 크기 기준 범례 생성 handles, labels = scatter.legend_elements(prop="sizes", alpha=0.6) legend2 = ax.legend(handles, labels, loc="upper right", title="Sizes") plt.show()
주요 코드 설명
legend_elements()
legend_elements()는 산점도 객체(PathCollection)로부터 범례에 필요한 핸들과 레이블을 자동으로 추출하는 핵심 메서드입니다. 인자 없이 호출하면 색상(c) 값을 기준으로 클래스별 범례 요소를 만들고, prop="sizes" 옵션을 지정하면 마커 크기(s)를 기준으로 범례 요소를 생성합니다.
add_artist()
하나의 축에는 기본적으로 하나의 범례만 유지되기 때문에, 두 번째 범례를 추가하기 전에 첫 번째 범례를 ax.add_artist(legend1)로 figure에 고정해야 두 범례가 모두 화면에 함께 표시됩니다.
출력 결과

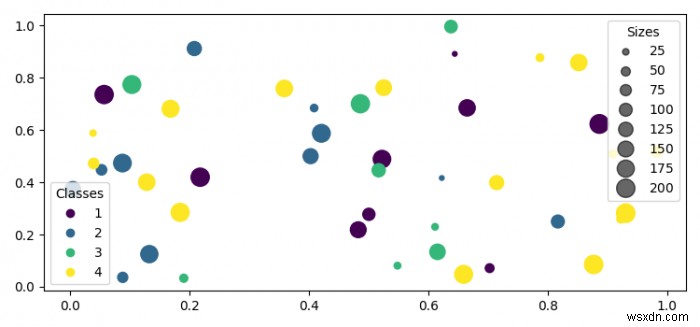

위 코드를 실행하면 왼쪽 하단에는 "Classes"(색상 기반 클래스) 범례가, 오른쪽 상단에는 "Sizes"(마커 크기) 범례가 동시에 표시된 산점도를 확인할 수 있습니다.
