오래된 애플 노트북이 점점 느려지고 있나요? 부팅 시간이 너무 길어서 그 사이 커피 한 잔 사 올 수 있을 정도라면, 이제 메인 시스템 드라이브를 저렴한 SSD로 교체하고 쓸모없는 DVD 드라이브를 걷어낼 때입니다. 구형 맥북 사용자라면 걱정하지 마세요. 이 가이드가 여러분에게 딱 맞을 것입니다.
앞서 SSD의 작동 원리를 설명한 적이 있습니다. SSD는 기본적으로 플래시 기반의 반도체 메모리로, 움직이는 부품이 전혀 없기 때문에 성능이 크게 향상됩니다. 프로그램 실행 속도가 눈에 띄게 빨라지고, 부팅 시간은 극적으로 단축되며, 마치 새 노트북을 산 것 같은 느낌을 받게 될 것입니다. 무엇보다 저장 공간을 포기할 필요도 없습니다. 기존 하드 디스크를 DVD 드라이브가 있던 자리로 옮겨 장착하면 되기 때문입니다.
작업 개요
오늘 진행할 작업은 노트북을 분해하여 DVD 드라이브를 제거하고, 그 자리에 하드 드라이브 캐디(caddy)를 장착하는 것입니다. 이후 기존 하드 디스크를 캐디로 옮기고, SSD를 기본 하드 드라이브 위치에 설치합니다. 그 결과 뛰어난 부팅 속도와 앱 실행 속도를 경험하게 될 것입니다. 어차피 요즘 시대에 DVD 드라이브가 꼭 필요한 분도 많지 않으니까요.
준비물
- 미니 드라이버 세트
- T6 토크스(Torx) 드라이버 — 미니 일자 드라이버로 대체 가능합니다(실제로 필자도 그렇게 했습니다).
- 리본 케이블을 들어올릴 때 사용할 작은 플라스틱 스패출러
- 정전기 방지 손목 밴드, 혹은 수시로 금속 물체(라디에이터 등)를 만져 정전기를 방전시킬 각오
- SSD — 60GB 이상이면 충분합니다. 필자는 아마존에서 100달러 남짓에 가장 저렴한 제품을 구입했습니다.
- DVD 슬롯용 하드 드라이브 캐디 변환 키트 — 49달러짜리 Optibay가 가장 좋은 선택입니다. 다만 필자는 이베이에서 더 저렴한 호환 제품을 구매해 약간의 개조 후 장착했습니다(뒤에서 자세히 설명). 최고의 선택은 HardWrk 어댑터로, 공구와 분리한 DVD 드라이브를 외장으로 쓸 수 있는 캐디까지 모두 포함되어 있습니다.
DVD 캐디를 구입할 때는 반드시 SATA 드라이브를 구형 맥의 DVD 드라이브에 사용되는 PATA 인터페이스로 변환해 주는 제품인지 확인하세요. 최신 맥북 모델은 두 위치 모두 SATA 연결을 사용하므로, 반드시 자신의 정확한 모델명을 먼저 확인하시기 바랍니다.
노트북 분해
필자는 2006년 말형 맥북 프로(논유니바디 알루미늄 디자인)로 작업했습니다. 물론 다른 맥북 모델에서도 동일한 작업이 가능합니다. 다른 모델을 사용 중이라면 iFixit.com의 하드 디스크 및 DVD 드라이브 분리 가이드를 참고하세요.
먼저 양쪽 클립을 눌러 배터리 팩을 분리합니다. 그다음 메모리 커버를 고정하고 있는 나사 3개를 풀고 커버를 밀어 꺼냅니다. 메모리를 함께 제거해도 되지만 필수는 아닙니다.

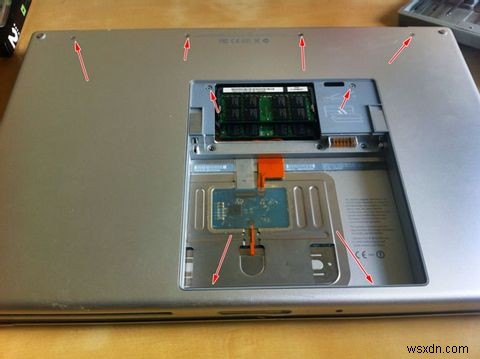

다음으로 케이스 하단의 나사를 모두 풀어줍니다. 뒷면에 십자 나사 4개, 메모리 옆에 토크스 나사 2개, 배터리 칸 안쪽 벽면에 십자 나사 2개가 있습니다.
팁: 분리한 나사들을 종이에 맥북 외곽선과 특징적인 위치를 그려놓고 그 위에 올려두면 좋습니다. 나사는 길이와 나산 각격이 제각각이므로 섞이지 않도록 하는 것이 매우 중요합니다.
다음으로 케이스 가장자리의 나사를 제거합니다. 좌우 측면에 각각 4개씩, 뒤쪽 힌지에 2개가 있습니다.

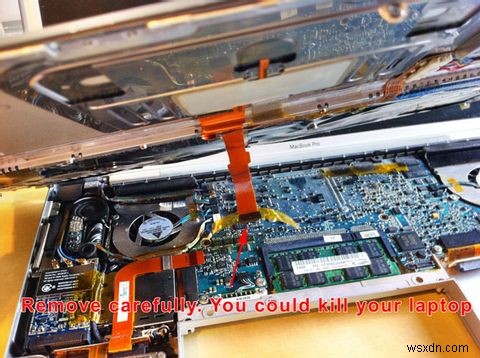

노트북을 돌린 후 화면을 조심스럽게 열어 올립니다. 뒤쪽부터 들어 올리면 키보드 섹션 전체를 분리할 수 있습니다. 단, 아래쪽 메인보드에 연결된 리본 케이블에 각별히 주의하세요. 너무 세게 들어 올리면 케이블이 뽑혀 노트북이 문지기가 될 수 있습니다. 앞부분은 잘 분리되지 않을 수 있는데, 이때는 살살 흔들어(wiggling) 주면서 빼내면 됩니다. 분리가 되면 플라스틱 스패출러를 이용해 메인보드에서 리본 케이블을 조심스럽게 탈착합니다.
DVD 드라이브 및 하드 디스크 분리

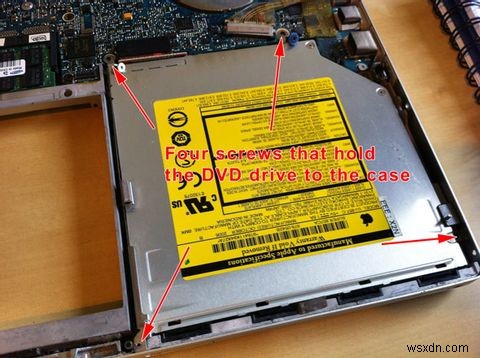

DVD 드라이브는 4개의 나사로 고정되어 있습니다. 왼쪽 상단(케이블 옆)에 T6 토크스 나사 1개, 앞쪽에 아주 작은 십자 나사 2개, 뒤쪽에 십자 나사 1개가 있습니다.
이 단계에서 기존 하드 디스크도 함께 분리해 두는 것이 좋습니다. SSD를 기본 드라이브 위치에 장착하고, 기존 드라이브를 지금 추가하는 캐디에 넣기 위함입니다. 엄밀히 말하면 필수는 아니지만, SSD를 캐디 쪽에 장착하면 최적의 성능을 내기 어렵습니다.
아래 사진에는 이 과정이 생략되어 있습니다. 조립을 마친 후에야 DVD 드라이브 캐디 인터페이스(PATA)가 메인 드라이브의 SATA 인터페이스보다 느릴 수 있다는 사실을 깨달았고, 결국 다시 열어서 위치를 서로 바꿨습니다.

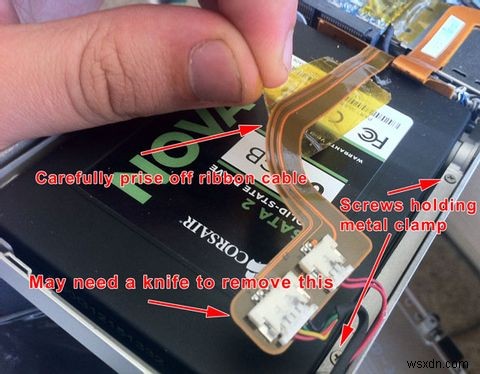

기존 드라이브를 분리하려면 먼저 그 위에 얹혀 있는 온도 센서와 리본 케이블을 조심스럽게 들어냅니다. 칼이나 스패출러가 꼭 필요하며, 어떤 선도 끊어지지 않도록 주의해야 합니다.
드라이브는 왼쪽 면의 나사 2개로 고정되어 있으며, 이 나사들이 금속 클램프를 잡고 있습니다. 나사를 풀고 범퍼를 빼낸 뒤, 드라이브를 오른쪽으로 당기며 들어 올리면 분리됩니다. 데이터 케이블도 잊지 말고 조심스럽게 분리하세요. 드라이브에는 진동과 충격을 줄이기 위한 고무 나사가 달려 있습니다. SSD는 실제로 진동하지 않지만, 드라이브를 고정할 다른 방법이 없으므로 이 부품들을 그대로 옮겨 장착하는 것이 좋습니다.
새 SSD를 장착할 때는 위 과정을 역순으로 진행하면 됩니다. 데이터 케이블을 연결하고, 밀어 넣은 뒤, 클램프로 고정하고, 센서와 리본 케이블을 테이프로 붙여 마무리합니다.
호환 드라이브 캐디 개조하기
필자와 같은 저렴한 호환 캐디를 구입하지 않았다면 이 단계는 건너뛰어도 됩니다.

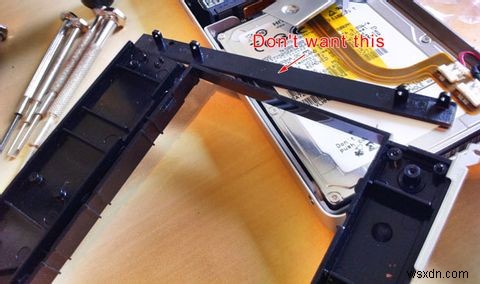

호환 캐디는 원래 상태로는 크기가 약간 커서 들어가지 않습니다. 이를 해결하려면 양쪽의 금속판을 분리한 후, 앞쪽의 두께 1mm 검은색 플라스틱 베젤을 나사로 고정 해제합니다. 베젤은 깔끔하게 떨어지며, 이후 캐디를 다시 조립하면 됩니다.
기존 드라이브를 캐디에 넣기 전에 검은색 플라스틱 스페이서를 먼저 탈착해야 합니다. 스페이서를 꺼낸 뒤 드라이브를 올리고 커넥터가 맞닿을 때까지 밀어 넣은 후, 스페이서를 다시 끼우면 됩니다.
드라이브 고정하기

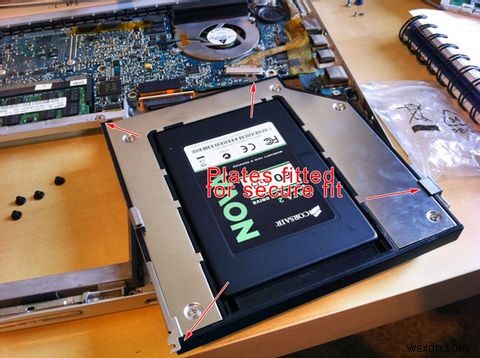

분리한 DVD 드라이브 외곽에는 맥북 케이스에 고정되던 금속판 3개가 붙어 있습니다. 엄밀히 말하면 이 금속판이 없어도 캐디를 케이스 안에 그냥 '얹어' 둘 수는 있지만, 금속판을 분리해 캐디에 부착해 고정하는 것을 권장합니다.
아쉽게도 캐디에 동봉된 나사도, 원래 금속판을 DVD 드라이브에 고정하던 나사도 규격이 맞지 않았습니다. 필자는 부품 상자를 뒤져 작은 애플 나사를 찾아 캐디를 DVD 드라이브가 있던 자리에 제대로 고정했습니다. 정품 키트를 구입했다면 나사를 찾아 헤맬 일은 없을 것입니다.
조립 마무리
분해했던 순서의 역순으로 케이스를 닫으면 됩니다. 메인보드 리본 케이블을 다시 연결하고, 키보드를 앞쪽부터 끼워 넣으며 고정합니다. 덮개를 닫고 측면 나사를 조른 뒤, 뒤집어서 뒷면 나사를 조입니다. 메모리 커버를 제자리에 고정하고 배터리를 다시 끼우면 완성입니다.
맥북 전원을 켜면 평소처럼 정상적으로 부팅됩니다. 기존 OS 설치본을 인식하고 읽어들이며, SSD는 아직 포맷되지 않은 상태입니다.
부팅이 완료되면 SSD에서 TRIM 기능을 활성화해야 합니다. 애플은 애플 공식 인증 드라이브가 아닌 경우 기본적으로 TRIM을 비활성화해 두기 때문입니다. TRIM은 파일 삭제 과정을 최적화해 성능을 크게 향상시키는 기능으로, 그 차이가 상당합니다. 무료 유틸리티인 TRIM Enabler를 사용하면 됩니다. 실행 후 TRIM을 활성화하고 재시작하면 끝입니다.
다음 단계는 새 드라이브를 포맷하는 것입니다. 디스크 유틸리티(Disk Utility)를 열고 해당 드라이브를 선택한 뒤, 파티션 하나와 기본 저널링 파일 시스템(기본값)으로 포맷합니다. 이름만 원하는 대로 변경하면 됩니다.
데이터 복사
필자의 경우 기존 설치 용량이 이미 70GB 미만이었기 때문에, 다운로드 폴더를 간단히 정리해 60GB 아래로 줄인 후 SuperDuper 체험판을 이용해 부팅 가능한 전체 드라이브 복제본을 SSD로 만들었습니다. 여러분의 상황이 이와 다르다면, 데이터 파일을 우선 외장 드라이브로 임시 이동한 뒤, OSX가 SSD에서 부팅되는 것을 확인하고 다시 새 데이터 드라이브로 옮기는 방법을 추천합니다. 또는 OSX를 새로 설치하는 것도 좋은 방법입니다(USB 설치 미디어나 외장 DVD 드라이브 사용). 어차피 쓰지 않는 유틸리티가 산더미처럼 쌓여 있을 테니, 대청소 겸 깔끔하게 시작하는 것도 나쁘지 않습니다.
새 드라이브로 부팅되는 것이 확실해지면 기존 디스크를 포맷해도 됩니다. 확실히 하려면 시작 시 ALT 키를 누르세요. 부팅 가능한 두 개의 시스템이 표시될 것입니다. SSD로 이름 지정한 드라이브를 선택해 부팅합니다. 문제없이 진행된다면 더 이상 기존 시스템 드라이브는 필요 없으므로, 포맷해서 데이터 저장용으로 활용하면 됩니다.
마무리 및 주의사항
이 작업은 결코 만만하지 않습니다. 필자도 처음 노트북을 여는 것이 아니었습니다. 몇 년 전에 이미 메인 드라이브를 500GB 모델로 업그레이드한 적이 있습니다. 그럼에도 이번에는 조립을 마치고 전원이 켜지지 않는 상황을 겪었습니다. 원인은 메인보드 리본 케이블을 재연결하지 않았거나(혹은 실수로 뽑아 버린) 것이었습니다. 다행히 케이블에 손상은 없었지만, 다시 열기 위해 많은 나사와 많은 작업을 거쳐야 했습니다. 노트북이든 어떤 기기든 대대적인 개조를 시도하기 전에 기억해야 할 최고의 원칙은 이것입니다. 고장 났을 때 감당할 수 없다면 시작하지 마세요.
포맷 관련 문제도 있습니다. 어딘가에 완전한 외부 백업이 확보되기 전까지는 어떤 데이터도 삭제하지 마세요. 그리고 모든 것이 정상 작동하면 제대로 된 삼중 백업 체계를 구축하는 것도 잊지 마세요. 사실 예비 내장 드라이브를 매일 갱신되는 부팅 가능한 백업 드라이브로 활용할 수도 있습니다.
그럼에도 불구하고, 단순히 맥북이 느려졌다는 이유로 교체를 고민하고 있다면 이 SSD 업그레이드가 큰 도움이 될 것입니다. 드라이브 캐디를 활용하면 부팅용으로 가장 작은 용량의 SSD만 구입하면 되므로 비용을 최소화할 수 있고, 데이터는 기존 드라이브로 옮겨 쓰면 됩니다.
문제가 발생했거나 궁금한 점이 있다면 댓글로 남겨주세요. 최선을 다해 답변드리겠습니다. 다만 작업 중 기기가 손상되더라도 책임지지는 못한다는 점을 미리 말씀드립니다. 항상 조심하세요!
