MacBook 로직 보드 전원 레일 설명:ALL_SYS_PWRGD 및 S3 상태

Apple 로직 보드 S3 파워 레일 생성

1. U0500 CPU/PCH는 PM_SLP_S5_L 제어 신호를 출력하여 SMC(시스템 관리 컨트롤러)에 MacBook 전원 상태 전환이 시작됨을 알립니다.

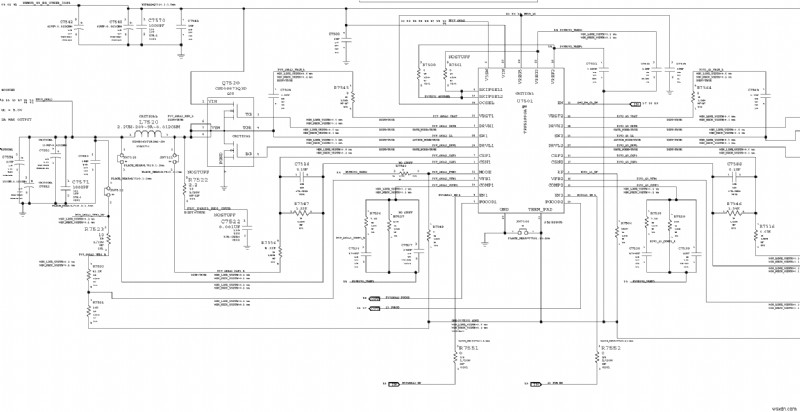

2. 그런 다음 U0500 CPU/PCH는 PM_SLP_S4_L 신호를 U7501 PMIC로 출력하여 PP5V_S3 전원 레일을 활성화합니다. PP5V_S3 전원 레일은 첫 번째 S3 상태 전원 레일이며 전압은 5V입니다.

1. PM_SLP_S4_L 신호는 P3V3S3_EN으로 이름이 변경된 저항기 R8112를 통과하여 파워 레일 PP3V3_S3을 활성화합니다. PP3V3_S3 파워 레일의 전압은 3.3V입니다.
2. PM_SLP_S4_L 신호는 P1V8S3_EN으로 이름이 변경된 저항 R8116을 통과하여 파워 레일 PP1V8_S3을 생성합니다. PP1V8_S3 파워 레일의 전압은 1.8V입니다.
3. PM_SLP_S4_L 신호는 PP1V2_S3 전력 레일을 생성하기 위해 DDRREG_EN으로 이름이 변경된 20kΩ 저항 R8116을 통과합니다. PP1V2_S3 전원 레일은 DDR3 메모리 칩에 전원을 공급하는 데 사용되며 전압은 1.2V입니다.
4. PM_SLP_S4_L 신호는 USB 포트 전원 VBUS를 활성화하기 위해 USB_PWR_EN으로 이름이 변경된 100옴 저항 R8117을 통과합니다. USB 포트 전원 레일 VBUS 전압은 5V입니다.
5. PM_SLP_S4_L 제어 신호는 터치패드 및 블루투스 기기를 활성화하는 데에도 사용됩니다.

참고:이러한 S3 파워 레일은 동시에 생성되지 않습니다. RC 지연 회로는 지연 시간, 즉 타이밍을 제어하는 ​​데 사용됩니다. 저항과 커패시터의 값을 변경함으로써 원하는 지연 시간을 얻을 수 있습니다.

Apple 로직 보드 S0 파워 레일 생성

1. 그런 다음 U0500 CPU/PCH는 PM_SLP_S3_L 신호를 출력하여 Mac 로직 보드 전원 상태를 S3에서 S0 상태(전원 켜기)로 변환합니다.

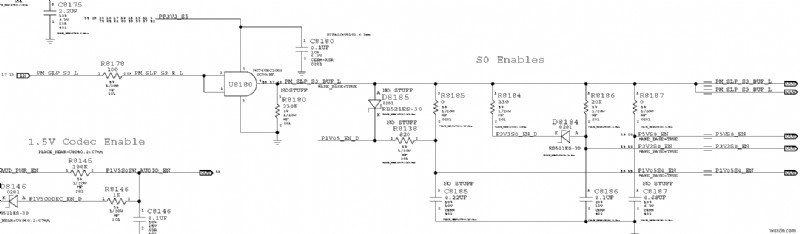

2. PM_SLP_S3_L 제어 신호는 P5VS0_EN으로 이름이 변경된 저항기 R8187을 통과하여 PP5V_S0 전원 레일을 생성합니다. PP5V_S0 파워 레일의 전압은 5V입니다.
3. PM_SLP_S3_L 제어 신호는 P3V3S0_EN으로 이름이 변경된 20kΩ 저항 R8186을 통과하여 PP3V3_S0 전력 레일을 생성합니다. PP3V3_S0 파워 레일의 전압은 3.3V입니다.
4. PM_SLP_S3_L 제어 신호는 P1V05S0_EN으로 이름이 변경된 저항 R8185를 통과하여 PP1V05_S0 전원 레일을 생성합니다. PP1V05_S0 파워 레일의 전압은 1.05V입니다. 이 파워 레일은 Intel CPU/PCH 및 해당 시스템 버스에서 사용됩니다.
5. PM_SLP_S3_L 제어 신호는 PM_SLP_S3_BUF_L로 이름이 변경된 AND 논리 게이트 U8180을 통과합니다. AND_logic 게이트는 PM_SLP_S3_L 제어 신호의 강도를 높이는 데 사용됩니다. PM_SLP_S3_BUF_L 제어 신호의 전압은 3.3V입니다.

1. PM_SLP_S3_BUF_L 제어 신호는 PP1V5_S0 전원 레일을 생성하는 U7870 스위치로 이동합니다. PP1V5_S0 파워 레일의 전압은 1.5V입니다.
2. 3.3V PM_SLP_S3_BUF_L 제어 신호는 10Kohm 저항 R8167을 통해 ALL_SYS_PWRGD 제어 신호를 폴링하기 위한 전원 레일로도 사용됩니다. 이것이 PM_SLP_S3_L의 약한 버전 대신 PM_SLP_S3_BUF_L의 강력한 버전이 필요한 이유입니다.

참고:이러한 S0 전원 레일은 동시에 생성되지 않습니다. 타이밍은 PM_SLP_S3_L 제어 신호 및 관련 RC 지연 회로에 의해 결정됩니다.

ALL_SYS_PWRGD 신호의 중요성

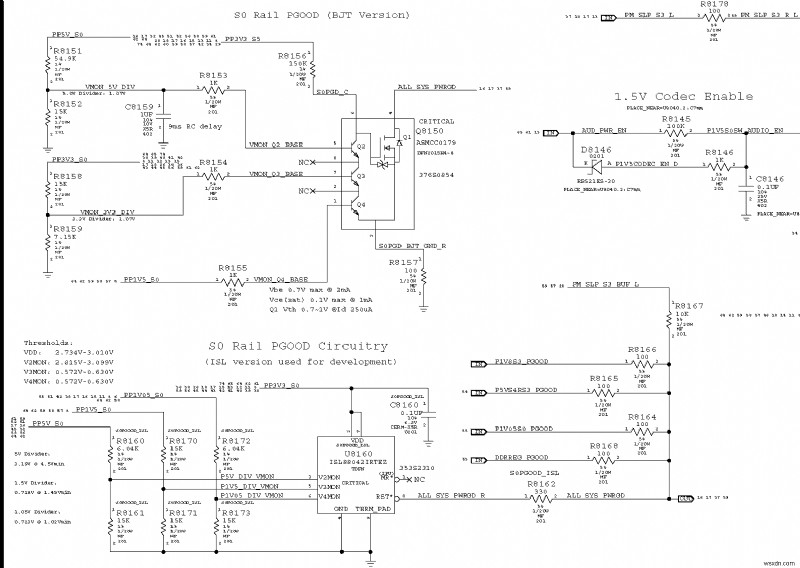

Apple은 생성되는 모든 전원 레일이 안정적이고 사용하기에 좋은지(GD는 Good의 약자) 보장하기 위해 복잡한 검증 메커니즘을 개발했습니다. 모든 전원 레일이 양호하면 유효한 ALL_SYS_PWRGD 신호가 생성됩니다. ALL_SYS_PWRGD 전압은 3.3V입니다.

유효한 ALL_SYS_PWRGD 신호는 PP1V8_S3, PP5V_S3, PP1V2_S3, PP1V05_S0, PP5V_S0, PP3V3_S0, PP1V5_S0 전원 레일을 확인합니다. 이러한 S3 또는 S0 상태 전원 레일 오작동으로 인해 ALL_SYS_PWRGD 신호가 폴다운되고 Apple 컴퓨터의 정상적인 전원 켜기 프로세스가 종료됩니다.

ALL_SYS_PWRGD 신호가 SMC에 보고됩니다. SMC는 이 신호를 처리하고 마지막 전원 레일인 CPU/PCH Vcore 전원 레일 생성을 준비합니다.
