컴퓨터 조립이 생각보다 쉽다 보니, 그 이면에서 이루어지는 전기 공학적 기술을 우리는 잘 인식하지 못합니다. 예를 들어, 메인보드는 어떻게 CPU에 전력을 공급하는 방식을 관리할까요? 그 답은 바로 전압 조절 모듈(VRM, Voltage Regulator Module)에 있습니다. 그렇다면 VRM이란 정확히 무엇이며, CPU 성능에는 어떤 영향을 미칠까요? 이번 글에서 이 모든 궁금증을 해결해 드리겠습니다.
VRM이란 무엇인가?
메인보드의 VRM은 CPU 또는 GPU가 일정한 전압으로 깨끗한(clean) 전력을 공급받도록 보장하는, 중요하지만 의외로 과소평가되는 전자 부품군입니다.
품질이 낮은 VRM은 성능 저하를 유발하고, 부하 상태에서 프로세서가 온전히 작동하는 능력을 제한할 수 있습니다. 심한 경우, 특히 오버클러킹 환경에서는 예기치 않은 시스템 종료로까지 이어질 수 있습니다.
VRM은 어떻게 작동할까?
VRM의 첫 번째 임무는 파워서플라이에서 공급되는 12V 전원을 실제로 사용 가능한 전압으로 낮추는 것입니다. 프로세서의 경우 일반적으로 1.1V~1.3V 수준입니다. 내부의 섬세한 전자 회로는 과도한 전압에 노출되면 쉽게 손상될 수 있기 때문입니다.
프로세서에 전력을 공급할 때는 정밀성도 매우 중요합니다. 필요한 전압을 최대한 정확하게 전달해야 하며, 이것이 바로 VRM이 단순한 전선 한 줄이 아니라 복잡한 회로로 구성되는 이유입니다. 다만 본질적으로 VRM은 벅 컨버터(buck converter), 즉 전압을 적정 수준으로 정밀하게 강압하는 장치라고 할 수 있습니다.

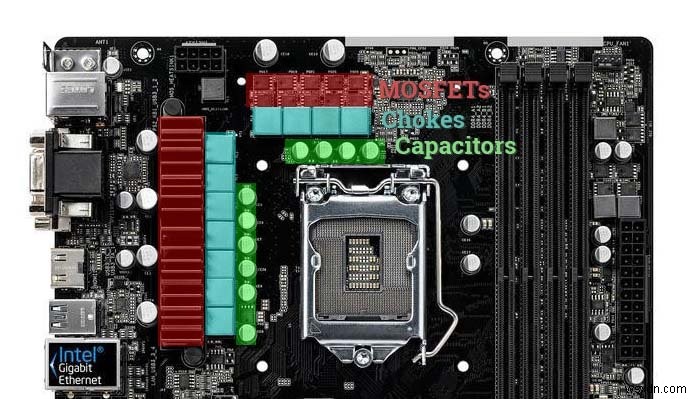

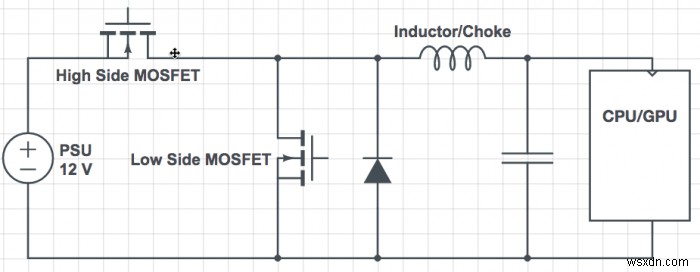

VRM은 세 가지 핵심 부품으로 구성됩니다. 바로 MOSFET, 인덕터(초크), 그리고 커패시터입니다. 여기에 전체를 제어하는 집적회로(IC), 흔히 PWM 컨트롤러라고 불리는 칩이 함께합니다. 아래는 단일 위상(single-phase) VRM의 간략화된 회로도입니다.
각 부품의 기능에 대한 더 자세한 설명은 WikiChip의 VRM 문서에서 확인할 수 있습니다.
멀티 위상(Multi-Phase) VRM

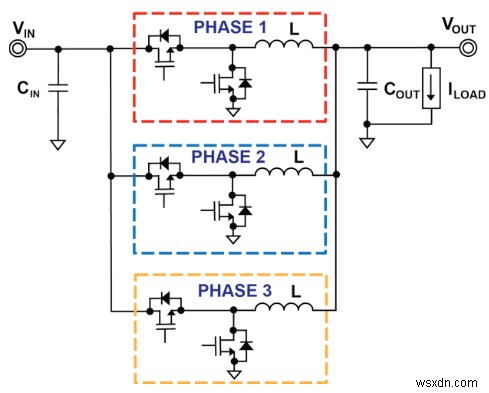

현대의 컴퓨터는 단일 위상 VRM만으로는 감당하기 어렵습니다. 최신 전력 설계는 멀티 위상(multi-phase) VRM을 채택하고 있습니다. 여러 위상이 전력 부하를 더 넓은 물리적 영역에 분산시켜 발열과 부품 스트레스를 줄여주며, 효율성과 부품당 비용 측면에서도 다양한 전기적 이점을 제공합니다.

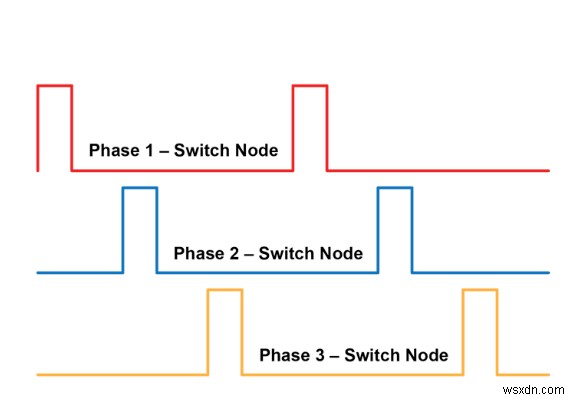

멀티 위상 VRM의 각 위상은 CPU에 필요한 전력의 일부분을 맡아, 교대로 전력을 공급합니다. 개별 위상 하나만 놓고 보면 짧은 순간의 전력을 공급하며, 이는 사각형(square wave) 파형으로 시각화할 수 있습니다.

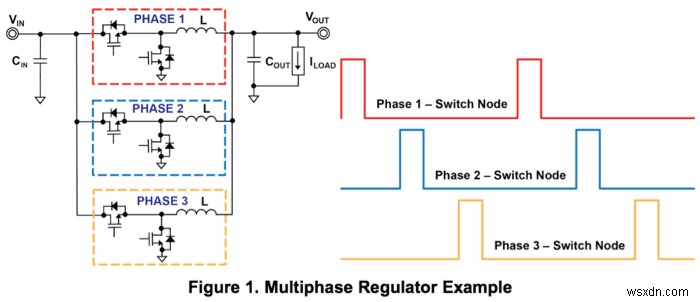

핵심은 각 위상의 전력 공급 타이밍이 서로 어긋나게(staggered) 배치되어 있다는 점입니다. 한 번에 하나의 위상만 작동하더라도 전체 전력량은 항상 일정하게 유지됩니다. 그 결과 CPU가 최적의 성능을 내기 위해 반드시 필요한 "깨끗한" 전력, 즉 부드럽고 안정적인 전원이 완성됩니다. 아래에서 간략화된 시스템의 작동 방식을 확인해 보세요.
VRM 위상 표기법과 마케팅의 함정
VRM은 보통 "8+3" 또는 "6+2"와 같은 형식으로 표기됩니다. 플러스(+) 앞의 숫자는 CPU 전력 정제에 할당된 위상 수를 의미하고, 뒤의 숫자는 RAM 등 메인보드의 다른 구성 요소에 전력을 공급하는 위상 수를 나타냅니다.
그런데 첫 번째 숫자가 8을 넘어 "12+1", "18+1", 그 이상으로 표기되는 경우가 있습니다. 이때 제조업체는 대개 더블러(doubler)라는 장치를 활용합니다. 더블러를 사용하면 보드에 추가 위상을 새로 설계하지 않고도 기존 위상의 효과를 배가시킬 수 있습니다. 완전히 독립된 위상만큼의 성능은 아니지만, 적은 비용으로 일정 수준의 전기적 개선을 얻을 수 있습니다. 게다가 제조사 입장에서는 낮은 비용으로 소비자에게 보이는 숫자를 크게 올릴 수 있기 때문에 이 방식을 자주 활용합니다.
VRM은 어떻게 성능 향상에 기여할까?
VRM의 목표는 깨끗하고 안정적인 전력 공급입니다. 다만 기본적인 VRM이라도 중급형 CPU를 기본 클럭으로 구동하는 데에는 충분한 성능을 발휘합니다. 진짜 VRM 품질이 중요해지는 순간은 오버클러킹이나 부품 한계에 도전할 때입니다.
오버클러킹을 계획하고 있다면 신뢰할 수 있는 부품으로 만들어진 VRM을 갖춘 메인보드를 선택해야 합니다. 부품이 저가형이면 부하 상황에서 충분한 전압을 공급하지 못해 갑작스러운 시스템 종료가 발생할 수 있습니다. 특히 품질 편차가 큰 부품은 커패시터와 초크입니다.
커패시터는 누액(leak)에 강한 제품을 고르세요. 이런 제품들은 "일본산 커패시터(Japanese Capacitor)", "다크 커패시터(Dark Capacitor)", "솔리드 커패시터(Solid Capacitor)" 등의 이름으로 마케팅되곤 합니다. 높은 오버클럭을 목표로 한다면 더 좋은 초크도 필요합니다. "슈퍼 페라이트 초크(SFC)", "프리미엄 얼로이 초크(Premium Alloy Choke)" 등의 명칭을 확인하세요. 아울러 MOSFET 일부 또는 전체 위에 방열판이 장착되어 있는지 살펴보고, 가능하다면 핀(fin) 형태의 방열판이 달린 제품이 더 좋습니다.
또한 Threadripper처럼 높은 전력을 요구하는 CPU를 사용한다면, 메인보드에 고품질 VRM이 탑재되었는지 반드시 확인해야 합니다. 많은 제조사가 이런 측면에서 HEDT 플랫폼에 대비해 왔지만, 그만큼 전력 소모가 큰 CPU인 만큼 안정적인 전력 공급 여부는 시스템 전체의 안정성을 좌우하는 핵심 요소입니다.
마무리
지식이 있다 해도 성능 좋은 VRM을 고르는 일은 결코 쉽지 않습니다. 가격은 큰 참고 기준이 되지 않으며, 앞서 언급했듯이 마케팅 자료는 의도적으로 오해를 불러일 수 있습니다. 부품 상세 사양이나 부품 번호 정보는 소비자에게 거의 공개되지 않는 것이 현실입니다. 따라서 구매 전에 리뷰와 벤치마크 등을 통해 직접 리서치하는 것이 가장 확실한 방법입니다.
