전원을 켰을 때 오류 증상이 있는 수리를 위해 PC를 받았습니다. CPU 팬이 회전하고 전원 LED 표시등이 제대로 켜지지만 부팅 시 POST 경고음이 울리지 않고 표시되지 않는다는 다른 표시는 없습니다.
그래서 의심되는 부분은
1) 마더보드
2) RAM
3) CPU
4) BIOS
참고:보다 안전한 측면을 위해 문제 해결을 진행하기 전에 먼저 하드 디스크를 분리하십시오. 문제 해결 시 기기를 자주 켜고 꺼야 하므로 HDD가 손상될 수 있습니다. 이제 마더보드에 물리적인 손상이 있는지 검사할 차례입니다.

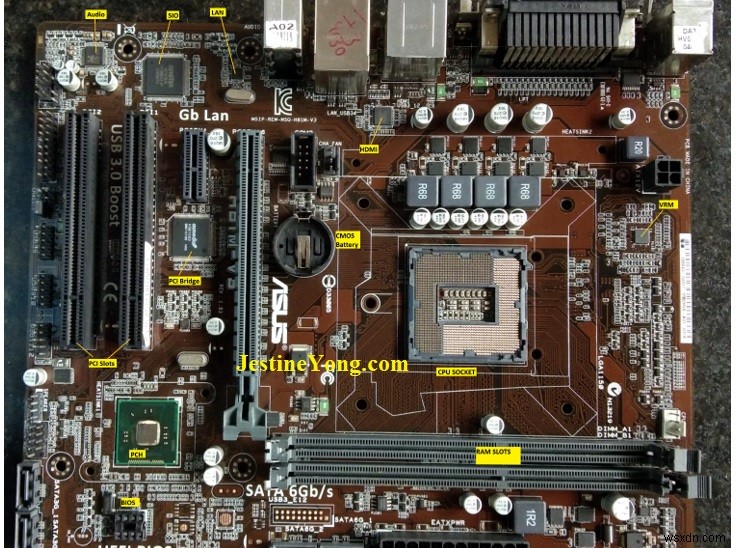

이제 먼저 CMOS 배터리, CPU, BIOS 칩 및 모든 커넥터를 제거하고 IPA를 사용하여 마더보드를 청소하고 마더보드에 물리적 손상이 있는지 육안으로 검사했습니다. 다 괜찮아 보이는데요,

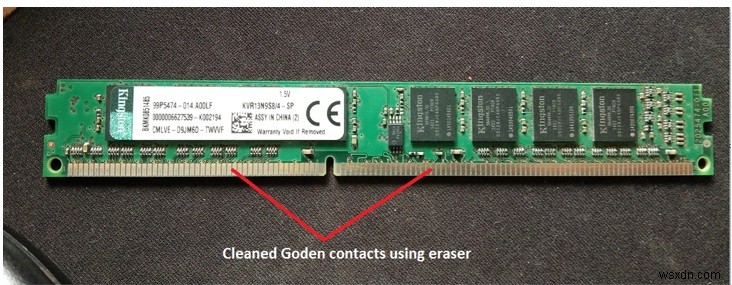

RAM을 제거했습니다. 지우개를 사용하여 금색 접점을 청소하고 RAM 슬롯에 다시 삽입한 후 PC에 전원을 공급했지만 결과가 없습니다.
일반적으로 결함이 있는 RAM에서는 RAM 모듈 오류를 알리는 3번의 경고음이 울리지만, 불량 RAM에서는 경고음 코드가 발생하지 않는 경우가 많습니다.
이제 ATX SMPS 커넥터의 전압을 확인하면 사양에 따라 모든 전압이 정상인 것으로 나타났습니다. 즉, 3.3V, 5v 및 12v 이 세 가지 전압은 마더보드 작동에 기본으로 필요합니다.

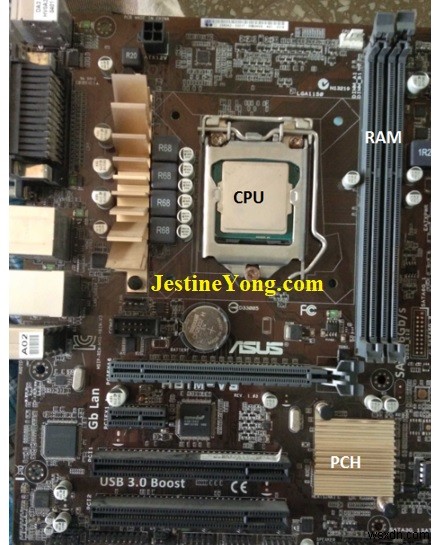

CPU 전압에 대한 VRM 섹션을 확인했습니다. 1.2V V-코어 확인 VTT 1.09v에서 CPU 확인 모두
전압은 정상입니다……….
이제 CPU가 뜨거워지는지 확인해야 합니다. CPU FAN을 제거하고 CPU를 손가락으로 만져 확인합니다. CPU가 COLD입니다. ——가열이 없으면 프로세서가 작동하지 않는다는 의미입니다. 여기서 테스트용 여유 CPU가 있으면 문제 해결 속도가 빨라집니다. 불행하게도 테스트용 동일한 세대 CPU가 없습니다.
CPU와 마더보드의 호환성에 제한이 있습니다. 저는 ci5 5세대 CPU를 가지고 있는데 이 보드는 4세대까지만 지원됩니다......그래서 이제 4세대를 준비해야 합니다. 테스트용 CPU입니다.
먼저 동료들에게 테스트를 위해 CPU를 임대하기로 결정했지만 마더보드 CPU 섹션에 단락이 발생하면 한 번의 실수로 CPU가 손상될 수 있기 때문에 이는 위험한 작업입니다.
나는 장치를 한쪽으로 치워두고 또 다른 수리를 했습니다........................2-3일 후에 고객이 더 많은 비용을 지출하고 문제를 해결할 준비가 되면 상황을 고객에게 업데이트하기로 결정했습니다. 논의 중에 그는 가능하면 중고 CPU를 구입하라고 말했지만 나는 그에게 다른 단점을 설명했습니다.
그래서 그는 그것을 보류하고 친구 중 누군가가 작동하는 CPU를 찾는 데 도움을 줄 수 있는지 찾아보겠다고 말했습니다…
같은 날 저녁에 CPU를 가져가서 뭔가 할 수 있는지 CPU를 확인해 볼까 생각했습니다.

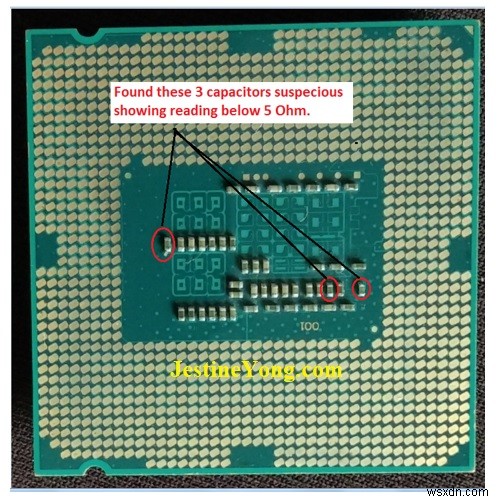

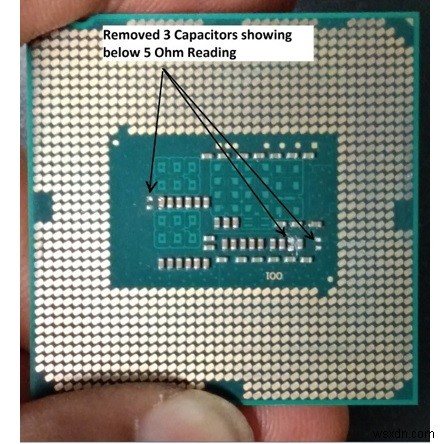

CPU 아래에 연결된 부품들을 확인하기 위해 멀티미터를 꺼냈습니다… 그것들은 모두 그룹별로 병렬로 연결된 커패시터입니다. 커패시터를 확인했는데 2.6Ω이 표시되었습니다… …짧은 것 같습니다. 몇 가지 다른 커패시터를 무작위로 확인했는데 일부는 90옴 등을 표시하고 있습니다….그래서 5옴 미만의 값을 표시하는 커패시터를 제거했습니다…

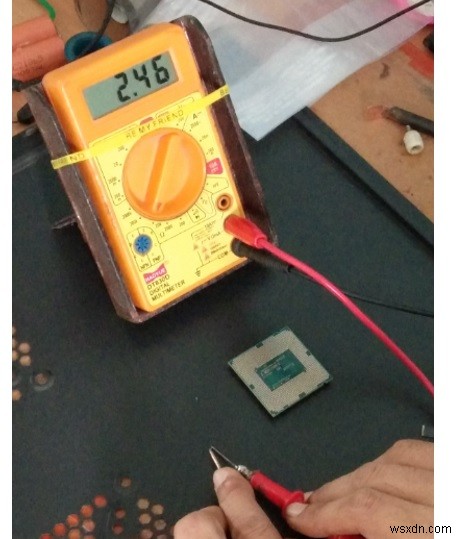

제거된 커패시터를 회로에서 확인해보니 단락된 커패시터가 2.46Ω으로 표시됩니다.

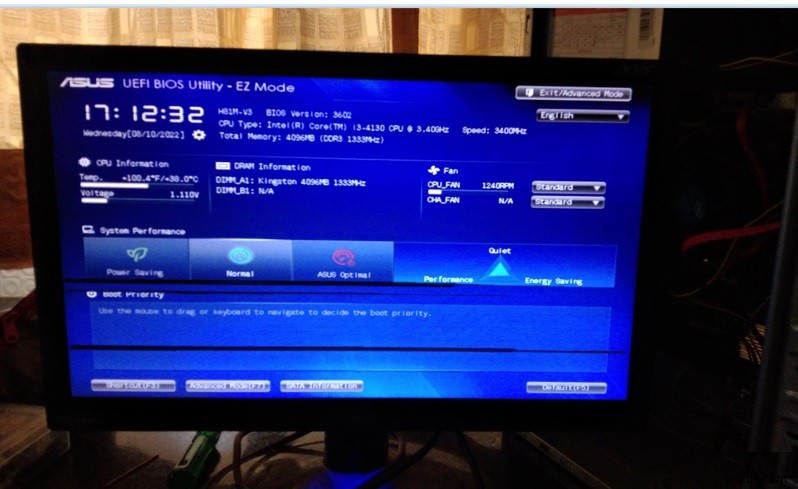

의심되는 커패시터를 제거한 후 보드에 CPU를 연결하고 스위치를 켜서 장치에 전원을 공급했습니다. CPU가 뜨거워지는 것을 만졌는데 경고음이 한 번 들렸습니다. 보드가 작동 중입니다…모니터를 연결하고 BIOS 설정 화면에 있었습니다…&지친 에너지가 부풀어 올랐습니다.
전원을 공급한 후 제대로 작동하는지 확인하기 위해 전원 스위치를 무작위로 켜고 끄는 것은 괜찮은 것 같습니다. 다음 날 하드 디스크를 연결하고 CPU를 Burn in 테스트로 유지했는데 하루 종일 아무 문제 없이 작동했습니다. 고객에게 내용을 업데이트했고 제가 그의 컴퓨터를 긁어모으는 동안 이 해킹에 대해 추가 비용을 지불하게 되어 매우 기뻤습니다.
이 기사는 인도 뭄바이에서 컴퓨터 하드웨어 엔지니어로 일하고 있는 Yogesh Panchal이 귀하를 위해 준비한 것입니다.
