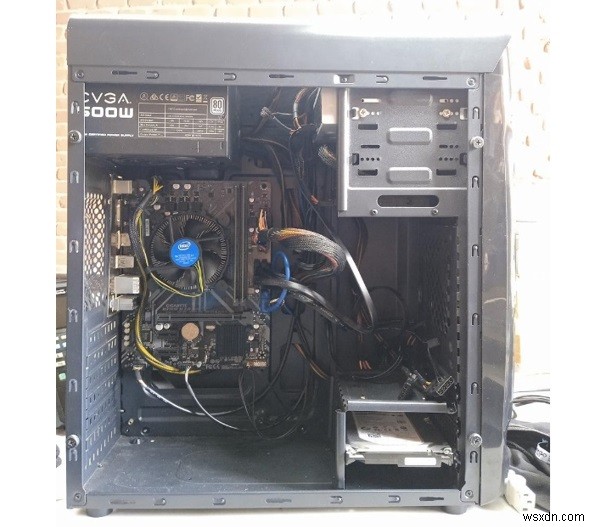

이 PC는 전원이 켜지지 않아 워크샵에 가져왔습니다. 우선 전원 공급 장치를 점검했는데 작동하지 않았습니다.
캐비닛에서 전원 공급 장치를 꺼냈습니다.

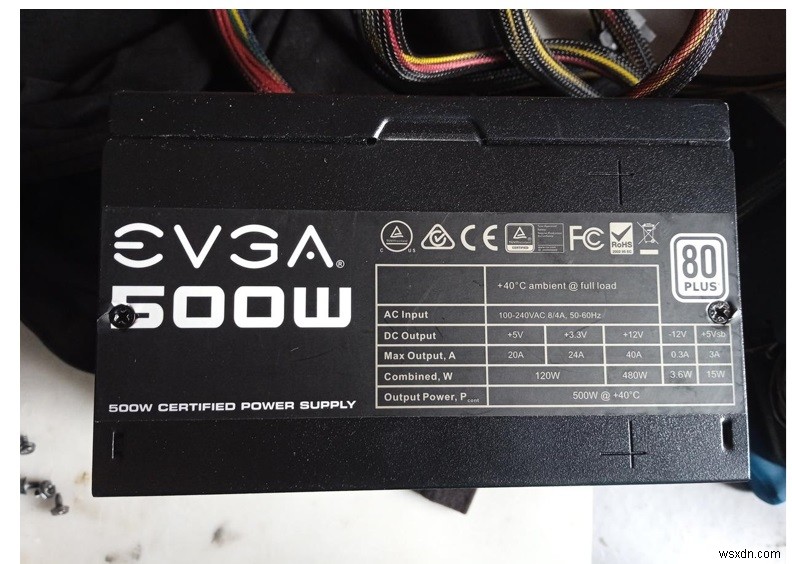

고가의 SMPS, 500w EVGA 인증 전원 공급 장치 80 Plus(흰색)였습니다. 그런 다음이를 고려하여 배상을 수행하는 것이 불가능했습니다. 어쨌든 그 노력은 가치가 있을 것입니다.

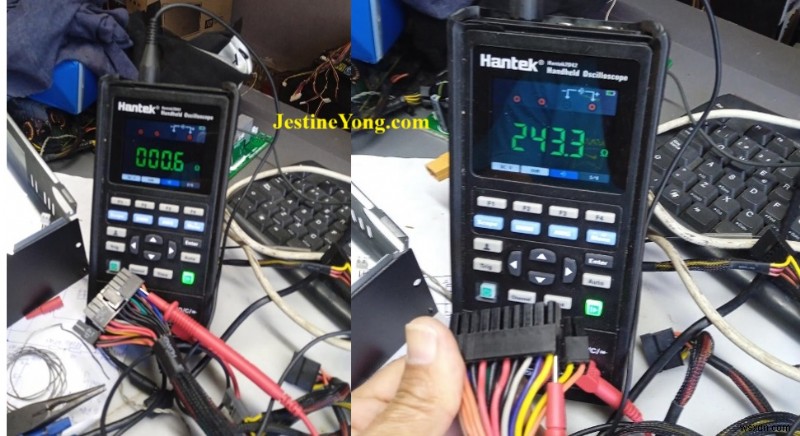

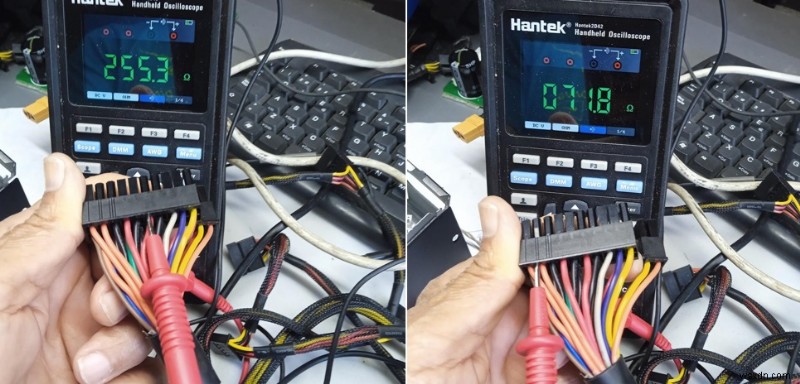

PC의 SMPS 수리는 제 생각에는 매우 편리한 방법을 적용하기로 결정했고, 생각대로 수리가 쉬워졌습니다. 모든 V-out을 테스트하기 위해 연속성 규모로 디지털 멀티미터가 선택되었습니다. 일부 이미지는 여기에 표시됩니다.

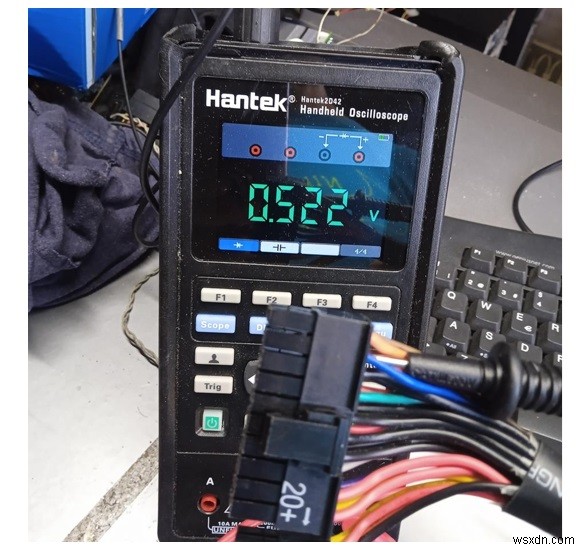

보시다시피 파란색 케이블(-12v)에 단락이 있었습니다. 이제 SMPS를 해제하고 이 파란색 케이블을 리버스 엔지니어링할 차례였습니다.

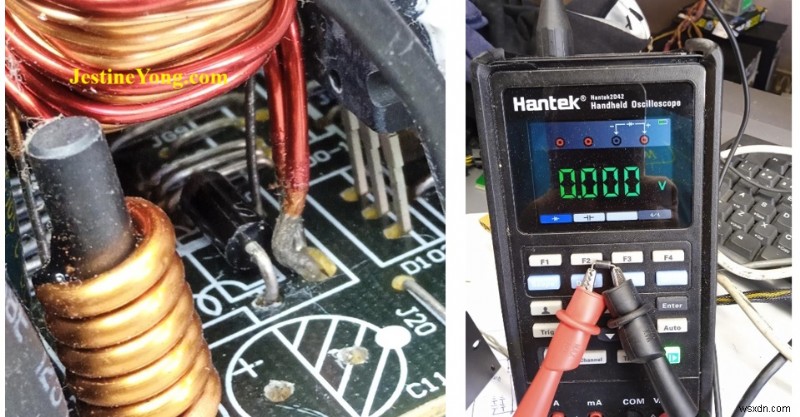

그것이 끝났을 때, 그거 알아요? 다음 이미지에서 볼 수 있듯이 쇼트키 다이오드가 단락되었습니다.
그것은 SR 2100이었습니다:SCHOTTKY BARRIER RECTIFIER 전압 범위 – 20 ~ 200V 전류 – 2A. 데이터시트는 웹 서핑을 통해 찾을 수 있습니다. 유사한 SB2100:2.0A SCHOTTKY BARRIER DIODE로 대체되었습니다.
PCB에 연결되자 다음 사진과 같이 단락이 사라졌습니다.

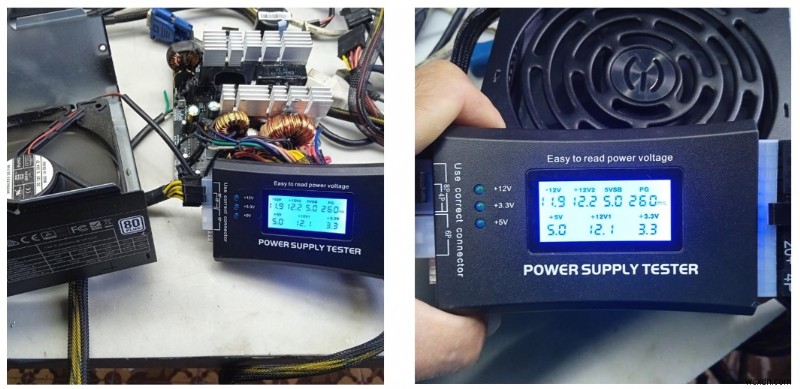

그런 다음 SMPS를 전원 공급 장치 테스터로 테스트하고 최종 결과를 살펴보겠습니다.

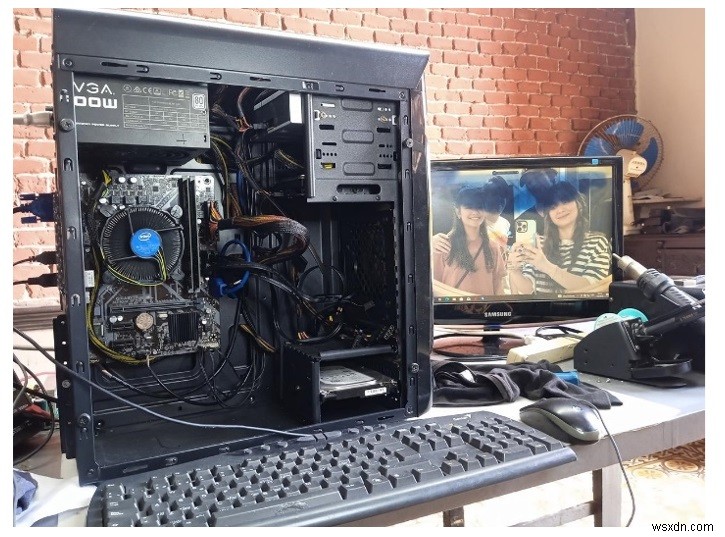

SMPS가 제자리에 삽입되었고 예상대로 PC가 제대로 작동하기 시작했습니다.
이 간단하지만 귀중한 수리는 또 다른 고가의 기기를 절약했기 때문에 만족스러웠습니다.
PC는 지금까지 몇 달 동안 잘 작동했습니다.
