ATX 6핀 12V 전원 커넥터 핀아웃 완벽 정리

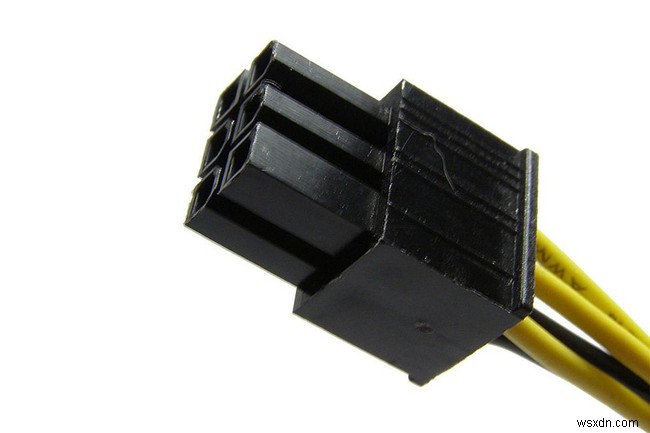

ATX 6핀 파워 서플라이 커넥터는 프로세서(CPU) 전압 레귤레이터에 +12VDC 전원을 공급하기 위해 사용되는 메인보드 전원 커넥터입니다.

이 6핀 커넥터는 고사양 그래픽 카드에 추가 전원을 공급하는 용도로도 활용됩니다.

메인보드에서는 같은 목적으로 ATX 4핀 전원 커넥터가 더 널리 사용되며, 단독으로 쓰이거나 다른 4핀 커넥터와 결합하여 8핀 형태로 구성되기도 합니다.

또한 “PCI Express 케이블” 또는 “PEG 케이블”(PCI Express Graphics의 약자)이라는 명칭으로 불리기도 하는데, 이는 모두 6핀 12V 전원 커넥터를 가리키는 말입니다.

ATX 6핀 12V 전원 커넥터 핀아웃 (ATX v2.2)

아래는 ATX 규격 버전 2.2 기준, 표준 ATX 6핀(3x2) 12V 전원 커넥터의 핀아웃입니다.

참고: 이 핀아웃 표를 활용해 파워 서플라이 전압을 테스트할 경우, 측정된 전압이 반드시 ATX 규정에서 정한 허용 오차 범위 내에 있어야 한다는 점에 유의하세요.

그 외 다른 ATX 파워 서플라이 커넥터의 핀아웃은 ‘ATX 파워 서플라이 핀아웃 표’ 목록에서 확인할 수 있습니다.

6핀 12V 전원 커넥터는 확장 슬롯이 제공할 수 있는 최대 전력(75W)보다 더 많은 전력이 필요한 PCI Express 확장 카드에 전원을 공급하는 데 사용됩니다.

예를 들어 일부 그래픽 카드는 75W 이상의 전력을 소모합니다. 이 경우 6핀 12V 전원 케이블을 연결하면 카드에 추가 전력을 공급할 수 있습니다.

그래픽 카드가 6핀 케이블이 공급할 수 있는 전력보다 더 많은 전력을 요구한다면 8핀 커넥터를 장착하고 출시되기도 합니다. 이런 상황에서 6핀 12V 전원 커넥터만 가지고 있다면, 6핀 케이블은 물리적으로 맞긴 하지만 6핀이 제공하는 전력 이상을 공급하지는 못합니다.

안타깝게도 작은 케이블이 끼워진다 하더라도, 일부 카드는 8핀 커넥터가 제공하는 충분한 전원 없이는 정상적으로 작동하지 않습니다. 6핀 대신 8핀 구성이 자신의 환경에서 작동하는지 확인하려면 반드시 그래픽 카드 설명서를 참고하세요.

일부 파워 서플라이에는 6+2 PCI Express 전원 케이블이 포함되어 있습니다. 이 케이블은 6핀 전원 커넥터에 추가 2핀 커넥터가 분리형으로 부착된 형태로, 두 개를 합치면 8핀 ATX 케이블이 되고, 분리해 두면 6핀 전용 연결에 사용할 수 있습니다.

파워 서플라이에 여유 4핀 몰렉스(Molex) 전원 커넥터가 두 개 있지만 그래픽 카드에 6핀 12V 전원 커넥터가 필요한 경우라면, 변환 어댑터를 사용하면 됩니다.
