이 가이드는 아이폰 6 플러스(iPhone 6 Plus)의 5GHz Wi-Fi 안테나를 분리하고 새것으로 교체하는 방법을 단계별로 설명합니다. 순서대로만 따라 하면 누구나 쉽게 수행할 수 있으며, 전문가가 아니어도 전혀 문제없습니다. 오히려 직접 수리해 보면 새로운 기술이 몸에 익혀지고, 나중에 주변 사람들의 고장 낸 기기를 도와줄 수도 있습니다.
필요한 부품은 아마존(Amazon)에서 손쉽게 구입할 수 있습니다. 아직 준비물이 없다면 이 페이지를 즐겨찾기에 저장해 두었다가 준비가 되었을 때 다시 참고하세요.
1. 준비물과 예상 비용
교체용 안테나를 포함한 총 부품 비용은 60달러 미만으로 부담이 크지 않습니다. 작업에 필요한 공구는 다음과 같습니다.
- 핀셋 한 쌍
- 분리용 개봉 도구(플라스틱 헤라)
- 아이폰 펜타로브 나사 전용 P2 펜타로브 드라이버
- 작은 흡착컵(흡반)
- 필립스 #00 드라이버
또한 5GHz Wi-Fi 안테나를 새것으로 교체할 계획이라면, 아이폰 6 플러스용 교체용 5GHz Wi-Fi 안테나(아마존에서 구매 가능)를 미리 준비해 두세요.
2. 기기 전원 끄기 및 하단 나사 분리

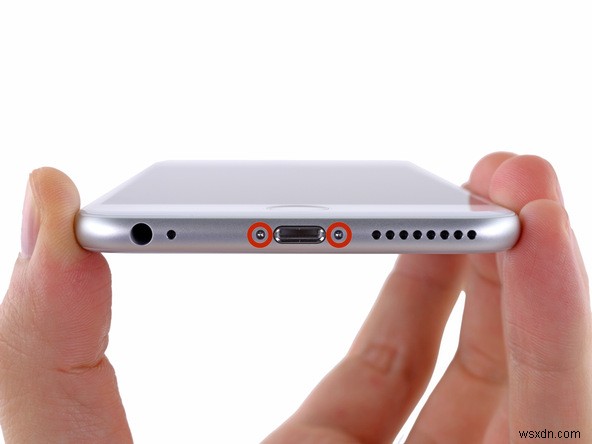

작업을 시작하기 전에 먼저 기기의 전원을 완전히 꺼주세요. 그다음 P2 펜타로브 드라이버를 사용해 라이트닝(Lightning) 커넥터 양옆에 있는 3.6mm 펜타로브 나사 2개를 제거합니다.
3. 화면 분리하기

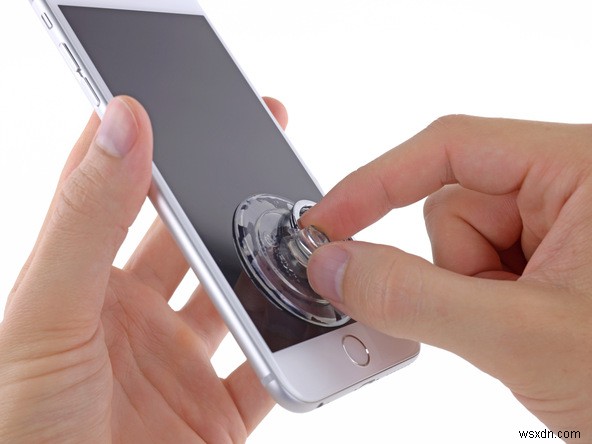

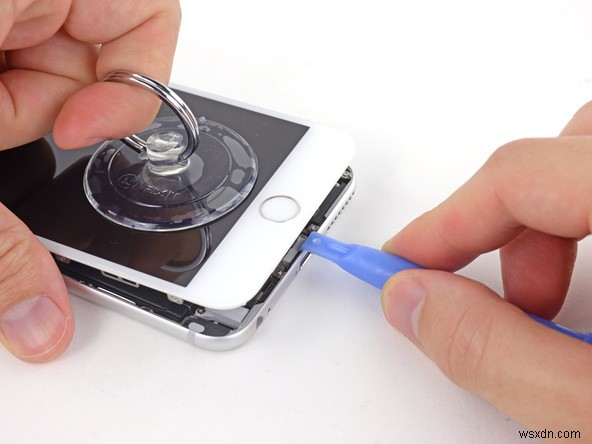

작은 흡착컵을 홈 버튼 바로 위쪽 화면에 단단히 눌러 붙여 밀폐 상태를 만듭니다.
한 손으로 아이폰 본체를 눌러 고정하고, 다른 손으로는 흡착컵을 잡아당겨 후면 케이스와 전면 어셈블리 사이에 약간의 틈을 만듭니다. 틈이 벌어지면 플라스틱 개봉 도구를 후면 케이스에 걸고, 두 부분을 고정하고 있는 클립들을 하나씩 풀어가며 디스플레이 어셈블리와 후면 케이스를 계속 벌립니다. 이때 흡착컵과 개봉 도구를 함께 사용하고, 일정하고 단단한 힘을 유지하는 것이 중요합니다.

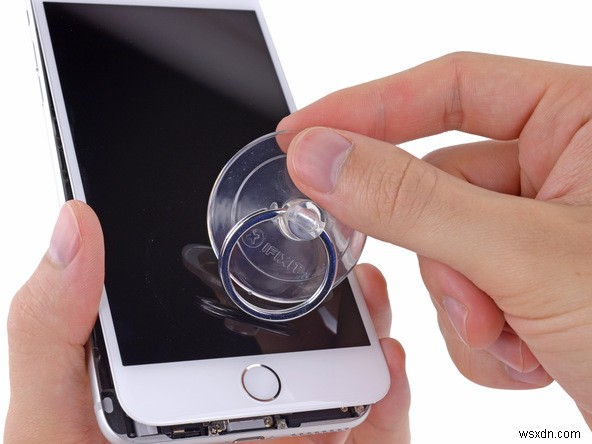

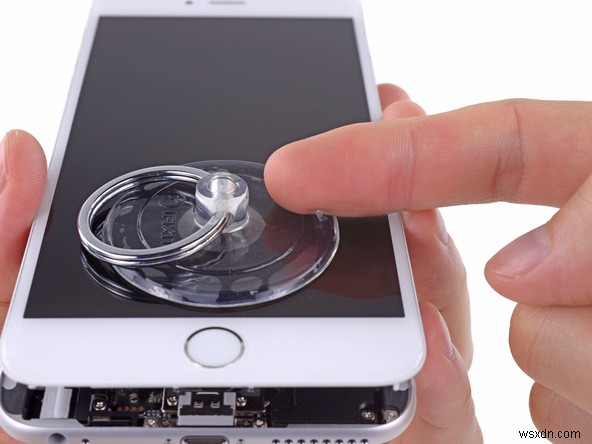

흡착컵의 돌기를 잡아당겨 진공 밀폐를 해제하면 컵을 디스플레이에서 떼어낼 수 있습니다.

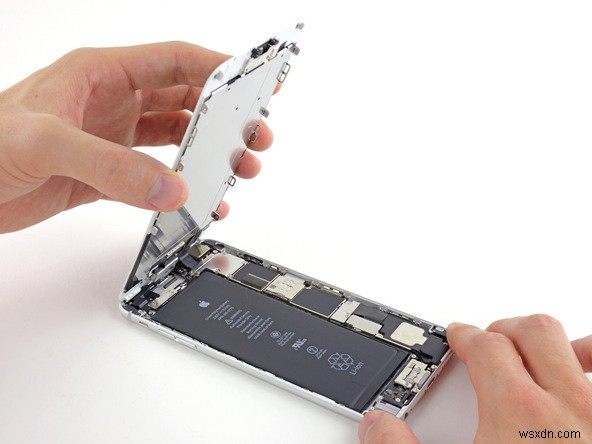

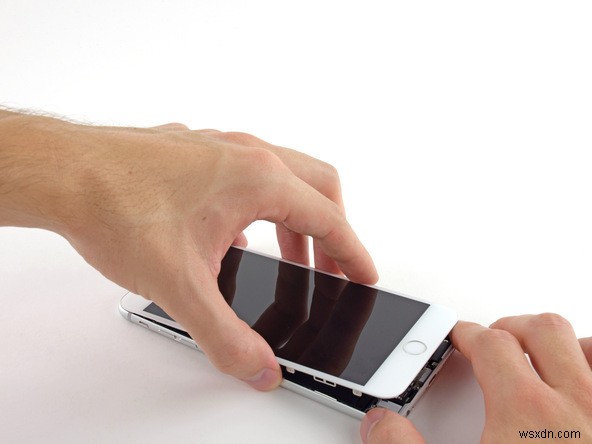

기기 상단 가장자리에 있는 여러 클립을 경첩 삼아, 홈 버튼 쪽 디스플레이 어셈블리를 후면 케이스에서 들어 올립니다.
디스플레이 어셈블리를 후면 케이스에 대해 90도 각도로 세워 지지하고, 전면 어셈블리를 완전히 분리할 때까지 이 상태를 유지합니다.
4. 디스플레이 케이블 연결 해제

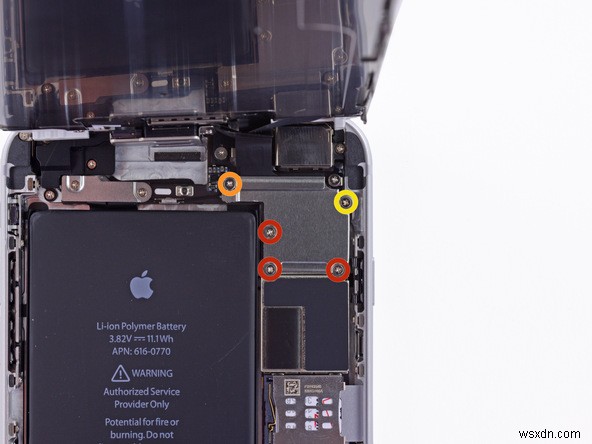

디스플레이를 90도로 세워 지지한 상태에서, 디스플레이 패널 어셈블리 케이블 브래킷을 고정하고 있는 1.2mm 필립스 #00 나사 3개, 1.5mm 필립스 #00 나사 1개, 2.9mm 필립스 #00 나사 1개를 차례로 제거합니다.
디스플레이 패널 어셈블리 케이블 브래킷을 로직보드에서 분리합니다.
⚠️ 주의: 다음 네 단계와 배터리 커넥터를 분리하는 단계에서는 반드시 케이블 커넥터 자체만 들어 올려야 하며, 로직보드에 있는 소켓을 들추거나 손상시키지 않도록 각별히 조심해야 합니다.

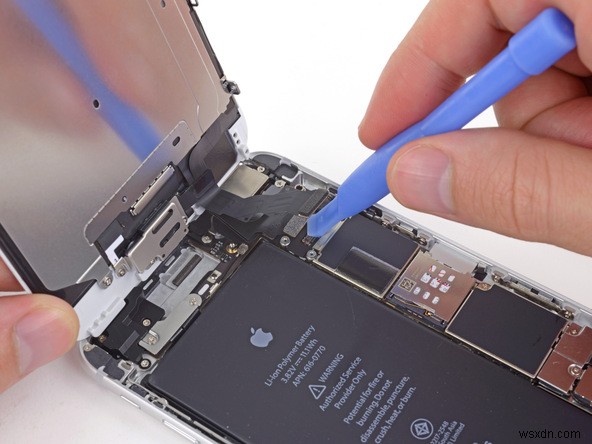

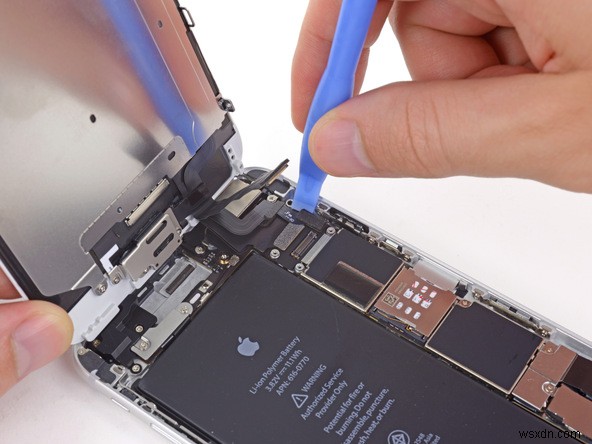

한 손으로 디스플레이 어셈블리를 계속 90도로 지지하면서, 플라스틱 개봉 도구로 전면 카메라와 수화부 스피커 케이블 커넥터를 조심스럽게 들어 올려 로직보드 소켓에서 분리합니다.

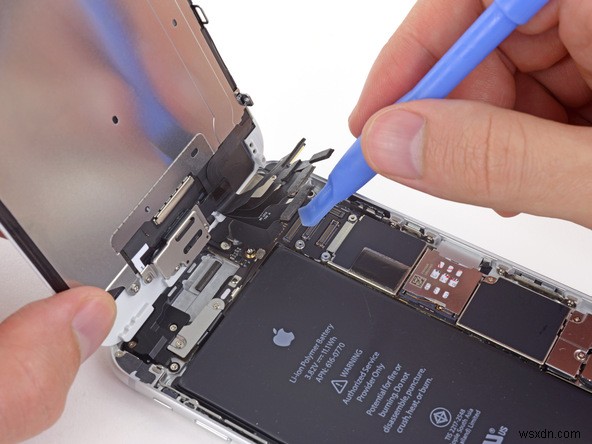

같은 방식으로 홈 버튼 케이블 커넥터를 로직보드에서 들어 올려 분리합니다.
디스플레이 데이터 케이블 커넥터를 조심스럽게 들어 올려 분리합니다. 마지막으로 디지타이저(digitizer) 케이블 커넥터도 로직보드에서 분리합니다.

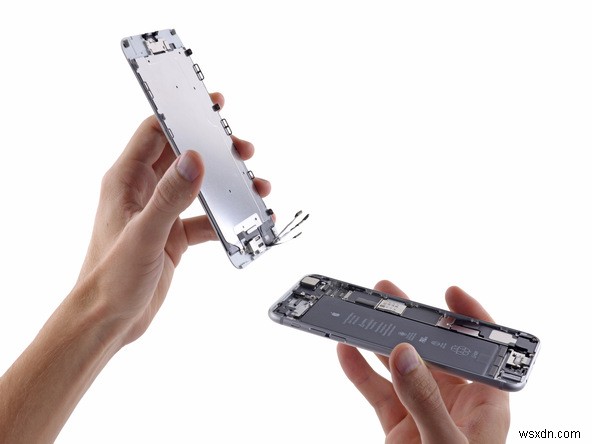

모든 케이블이 분리되면 이제 아이폰의 디스플레이 어셈블리를 후면 케이스에서 안전하게 완전히 떼어낼 수 있습니다.
5. 배터리 커넥터 분리
SIM 슬롯 바로 아래 후면 케이스에 위치한 배터리 커넥터 브래킷에서 2.3mm 필립스 #00 나사 1개와 3.1mm 필립스 #00 나사 1개를 제거합니다.

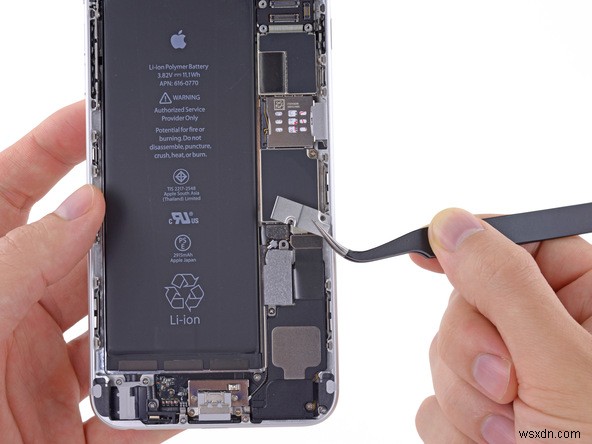

금속 배터리 커넥터 브래킷을 후면 케이스에서 조심스럽게 분리합니다.

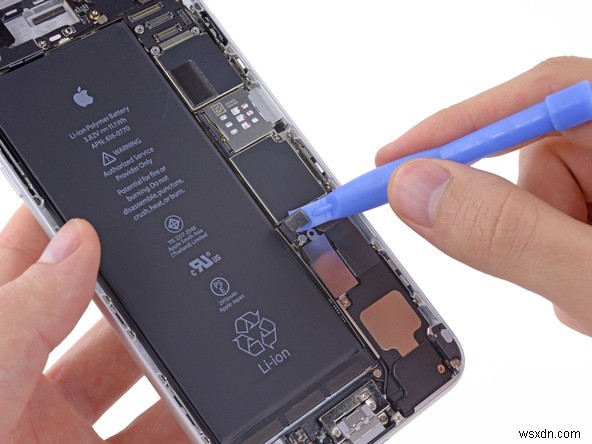

플라스틱 개봉 도구를 사용해 브래킷 아래에 있는 배터리 커넥터를 살짝 들어 올려 로직보드 소켓에서 분리합니다.
6. 5GHz Wi-Fi 안테나 브래킷 제거

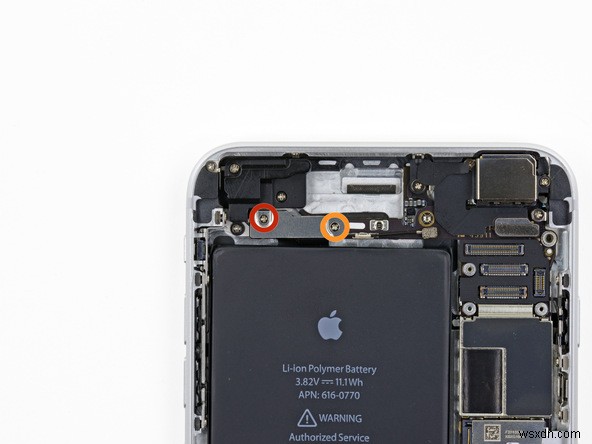

배터리 바로 위 위치에서 5GHz Wi-Fi 안테나 브래킷을 후면 케이스에 고정하고 있는 5mm 필립스 #00 나사와 2.8mm 필립스 #00 나사를 제거합니다.

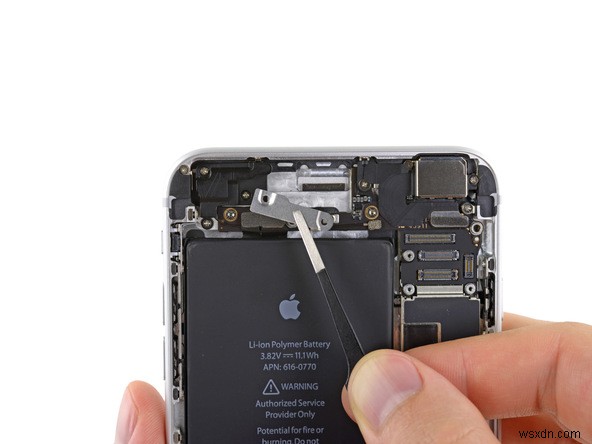

핀셋으로 5GHz Wi-Fi 안테나 브래킷을 들어 올려 후면 케이스에서 분리합니다.
7. 안테나 커넥터 및 주변 케이블 분리

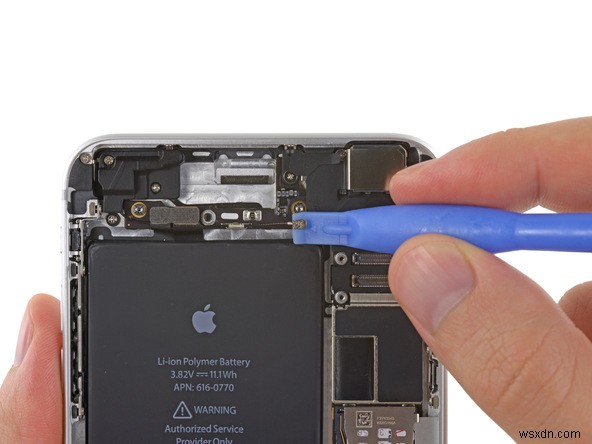

플라스틱 개봉 도구로 5GHz Wi-Fi 안테나 커넥터를 조심스럽게 들어 올려 로직보드에서 분리합니다.

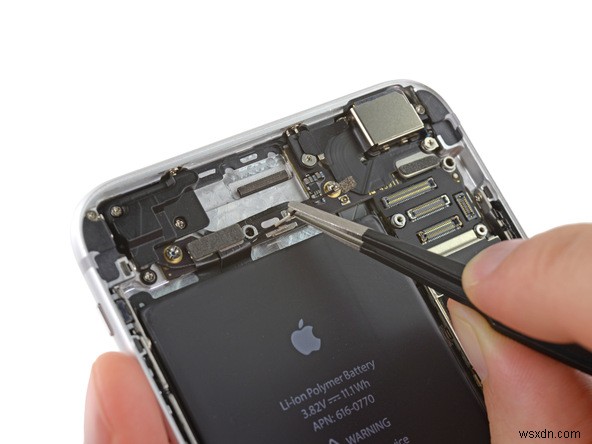

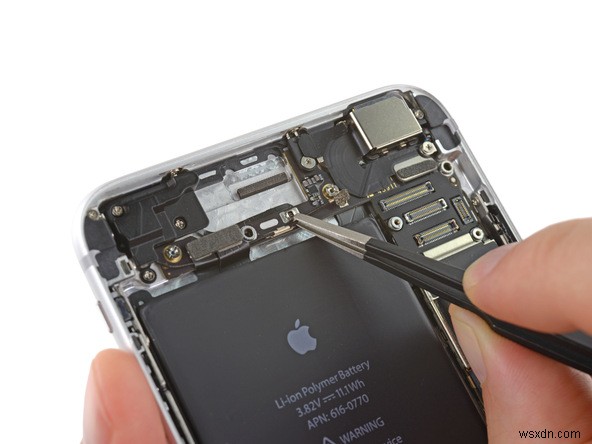

핀셋으로 안테나 커넥터를 로직보드의 고정 클립(retaining clip)에서 조심스럽게 꺼냅니다.
플라스틱 개봉 도구를 사용해 전원 버튼 케이블 커넥터와 오디오 조절 케이블 커넥터를 각각의 소켓에서 분리합니다. 두 커넥터가 접착 탭 하나로 함께 묶여 있다면, 소켓에서 한 쌍으로 동시에 분리됩니다.
8. 5GHz Wi-Fi 안테나 교체

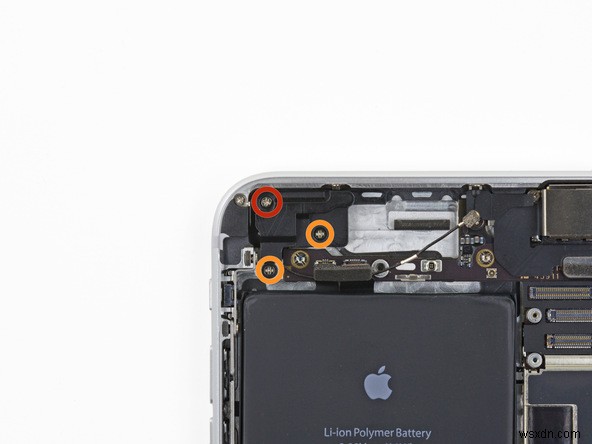

5GHz Wi-Fi 안테나를 후면 케이스에 고정하고 있는 8mm 필립스 #00 나사 1개와 1.6mm 필립스 #00 나사 2개를 제거합니다.

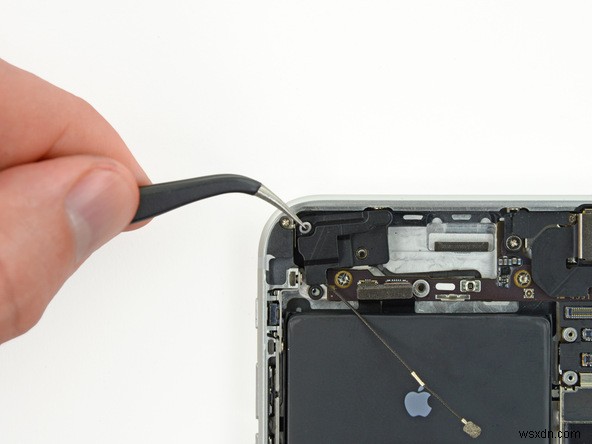

안테나를 위로 들어 올린 다음, 핀셋으로 아이폰에서 조심스럽게 꺼내 분리합니다.
새 5GHz Wi-Fi 안테나로 교체합니다. 이때 작은 와셔(washer)를 안테나 왼쪽 상단 모서리에 정확히 위치시키는 것을 잊지 마세요. 그다음에는 위에서 안내한 분리 과정을 역순으로 따르며 아이폰을 다시 조립하면 됩니다.
