우리는 맞춤형 기계식 키보드의 기초부터 처음부터 만드는 것까지 모든 것을 다뤘습니다. 자신만의 기계식 키보드를 만든 후 완벽하게 개조하는 것은 다음 진화 단계입니다. 스태빌라이저와 스위치 수정 가이드로 해결했습니다. 이것은 키보드 케이스와 플레이트를 개선하는 키보드 수정 시리즈의 마지막 부분으로 우리를 인도합니다. 이 가이드에 사용된 기본 용어와 개념을 이해하려면 이 기사를 읽으십시오.
키보드는 타악기입니다
스태빌라이저 및 스위치와 마찬가지로 고품질 CNC 밀링 알루미늄 또는 황동 케이스를 구입해도 문제가 해결되지 않습니다. 키보드 케이스는 대부분 속이 비어 있지만 키 캡이 딸깍하는 소리와 결합되어 손에 타악기를 쥐게 됩니다. 맞춤형 기계식 키보드 매니아들이 사운드에 대해 매우 세심한 것은 당연합니다.
이것은 CNC 밀링 금속 케이스가 있는 값비싼 키보드의 경우 더욱 중요합니다. 이들은 재료의 특성으로 인해 더 높은 피치를 갖는 경향이 있어 적절한 음향 처리 없이는 소리가 가늘고 텅 비어 있습니다. 이 가이드는 이를 해결하기 위해 작성되었습니다. 즉, 케이스와 플레이트를 음향적으로 감쇠시켜 키보드 소리를 개선하는 것입니다.
시작하는 데 필요한 사항
이 키보드 수정 가이드는 상당히 복잡하지 않습니다. 맞춤형 기계식 키보드를 분해하고 조립하는 것은 매우 간단합니다. 이 모드에 필요한 것은 우수한 흡음재, 날카로운 절단 도구 및 정확한 측정 도구뿐입니다. 필요한 도구 목록은 길지 않지만 더 정확하고 작업을 더 쉽게 만드는 몇 가지 선택적 도구를 포함했습니다.
1. 방음재
이것은 다양한 형태로 제공됩니다. 이 안내서에 사용된 것은 EVA 폼으로 저렴하고 공예품 상점에서 쉽게 구할 수 있습니다. 1mm와 2mm 두께의 키보드 크기 시트를 두어 개 이상 구입하십시오. 이렇게 하면 올바른 두께를 얻기 위해 이들을 결합할 수 있습니다. 더 많은 비용을 지출할 의향이 있다면 고무 시트로 더 나은 결과를 얻을 수 있습니다. 주머니가 깊다면 Sorbothane이라는 미국산 대안을 시도해 볼 수 있습니다. NASA에서 사용하므로 최상의 결과를 제공할 것으로 기대하십시오. 그러나 이 가이드에서 수행하려는 작업에는 비용이 많이 들 수 있습니다.
2. 날카로운 절단 도구
이 작업에 가장 적합한 도구는 Xacto와 같은 유명 브랜드의 공예/취미용 칼입니다. 날이 날카로울수록 작업이 더 빠르고 깨끗해집니다. 박스 커터는 핀치로 작동하지만 여기에 필요한 미세 절단에 비해 상대적으로 둔하고 다루기 힘듭니다.
3. 측정 도구
겸손한 자는 2차원 측정을 위해 작동하지만 키보드 케이스와 같은 복잡한 3D 물체의 내부 측정을 수행하려면 디지털 또는 다이얼 캘리퍼스와 같이 더 복잡한 것이 필요합니다. 줄자도 핀치에서 작동합니다. 얇은 종이 조각에 측정 표시를 만드는 것은 복잡한 3D 물체의 치수를 측정하는 편리한 방법입니다. 표시가 끝나면 종이 스트립을 평평하게 놓고 일반 자로 표시를 측정하기만 하면 됩니다.
4. 드라이버 세트
5. 홀펀치세트(옵션)
6. 양면테이프(얇음)(옵션)
7. 연필 또는 기타 표시 도구
플레이트의 음향 감쇠
키보드의 속이 빈 작은 음표의 대부분은 키 입력에 따라 진동하는 금속판에서 나옵니다. 이것은 PCB와 음향 챔버 역할을 하는 플레이트 사이의 3.5mm 간격에 의해 더욱 증폭됩니다. 우리는 중공 사운드를 완화하기 위해 감쇠 재료로 이 간격을 채울 것입니다. 재료의 진동 방지 특성은 플레이트가 소음을 발생시키는 것을 방지합니다. 이렇게 하면 플레이트 노이즈에 의해 가려지지 않고 스위치의 자연스러운 사운드가 두드러지게 됩니다.

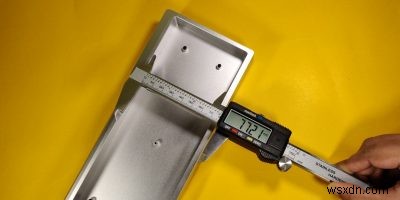

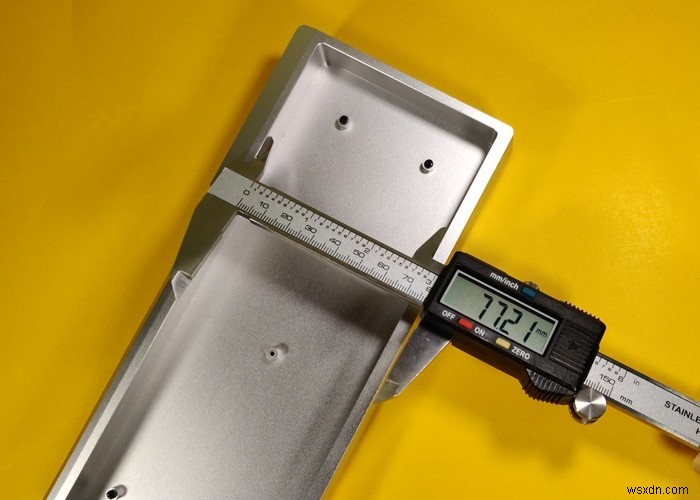

1. 직관적이지 않게 들릴 수 있지만 먼저 플레이트 대신 케이스 치수를 측정합니다. 이는 트레이 장착에서 샌드위치 장착에 이르기까지 모든 유형의 케이스 장착 스타일에 적용됩니다. 우리의 목표는 케이스와 기밀 밀봉을 만들기 위해 플레이트를 오버슈트하도록 방음 재료(이 경우 EVA 폼)를 사용하는 것이기 때문입니다. 이렇게 하면 케이스 외부로 누출되는 내부 소음을 크게 줄일 수 있습니다.
폼은 규정을 준수하므로 정확한 측정 장비를 사용하는 경우 정확한 치수를 사용하거나 각 치수에 밀리미터를 추가할 수 있습니다. 부족한 것보다 더 많은 재료와 손질을 나중에 하는 것이 좋습니다.

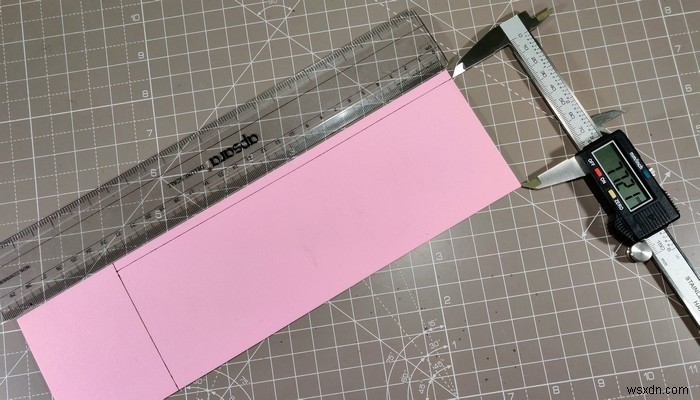

2. EVA 폼 시트에 측정값을 전송합니다.
플레이트와 폼 사이의 간격은 모든 키보드에서 3.5mm입니다. EVA 폼은 일반적으로 1mm, 2mm, 3mm 및 5mm 크기로 제공됩니다. 따라서 두 개의 2mm 시트 또는 3mm와 1mm 시트의 조합을 사용해야 합니다. 추가 0.5mm 두께는 감쇠를 향상시킵니다. 양면 테이프 또는 폼 호환 접착제를 사용하여 시트를 함께 고정합니다. 이것은 시트를 자를 때 두통을 피하는 데 중요합니다.

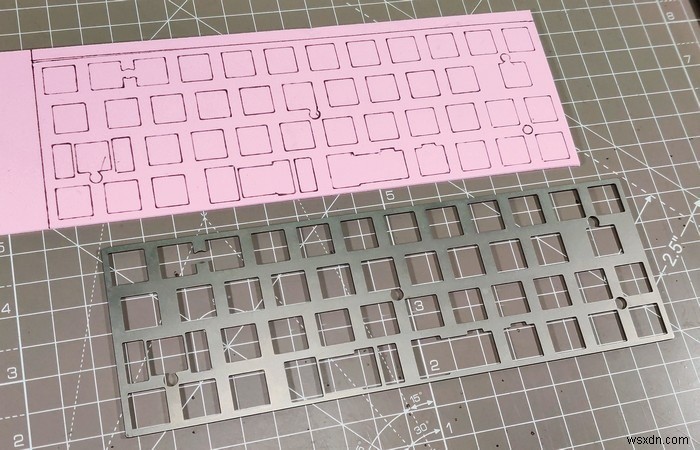

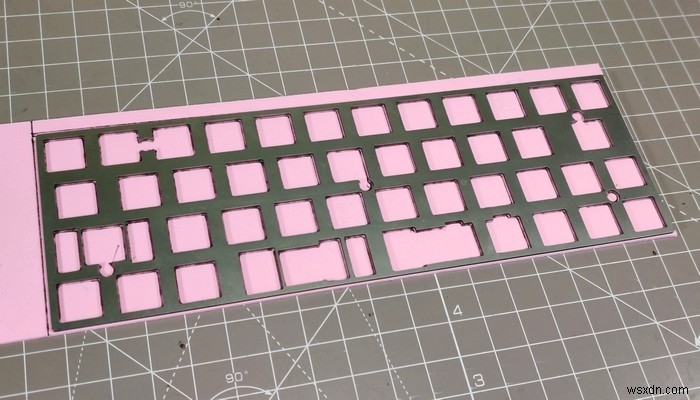

3. 판을 스텐실로 사용하여 절단선을 EVA 폼에 옮깁니다. 미세한 표시 도구를 사용하고 절단선을 플레이트 가장자리에 더 가깝게 유지하면 절단이 더 정확해집니다.

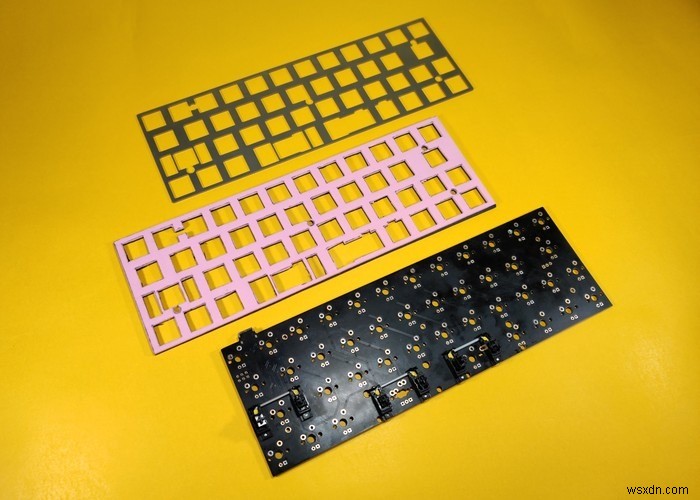

4. 날카로운 취미/공예용 칼을 사용하여 모든 부위를 자릅니다. 예리한 칼날을 사용하면 스위치 구멍과 같은 미세한 절단이 깨끗하고 정확하게 나옵니다. 무딘 블레이드를 사용하면 작업이 더 길어지고 답답하고 부정확해집니다.

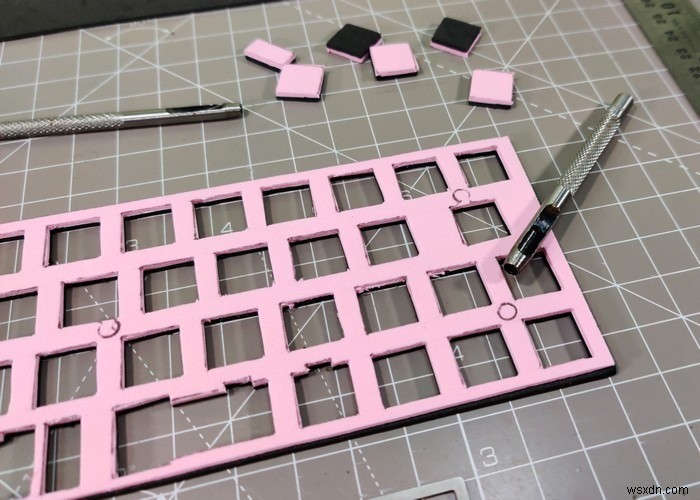

트레이 장착 키보드에는 트레이 장착 나사 기둥을 위한 공간을 만들기 위해 적절한 크기의 구멍 펀치가 필요합니다. 칼날을 사용하여 구멍을 뚫을 수도 있지만 결과는 전용 구멍 펀치 도구를 사용하는 것만큼 깔끔하지도 정확하지도 않습니다.
5. 선호하는 안정 장치 유형의 물리적 치수에 따라, 이를 수용하기 위해 일부 재료를 다듬어야 할 수도 있고 그렇지 않을 수도 있습니다.

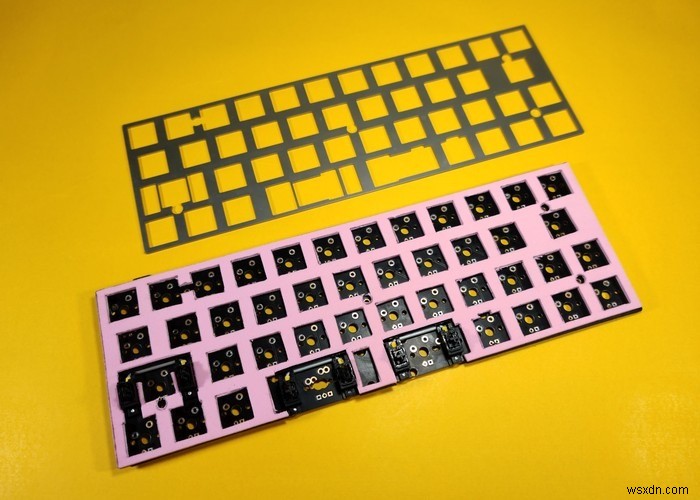

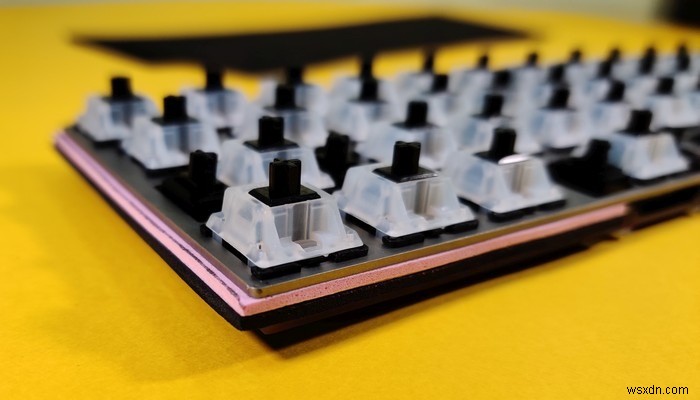

6. 스위치를 PCB에 납땜하여 PCB/플레이트 어셈블리를 완성합니다. 스위치 납땜 방법을 알아보려면 스위치 교체 가이드를 참조하십시오.
케이스를 잊지 마세요

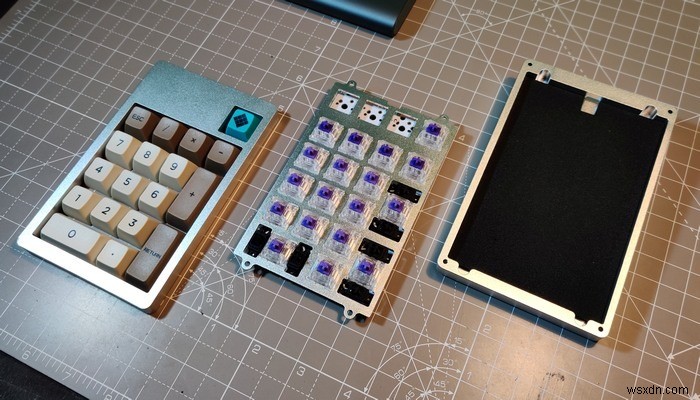

케이스를 음향적으로 처리하는 것은 플레이트에 비해 훨씬 덜 복잡하고 지루합니다. 상자 안을 폼으로 라이닝하는 것은 복잡하지 않지만 상당히 중요합니다. CNC 밀링 금속 케이스는 내부 소음을 매우 효율적으로 전달하는 고밀도 매체입니다. 소음 감소 레이어를 추가하면 이러한 일이 발생하지 않습니다. 실제 방법은 케이스의 장착 스타일에 따라 약간씩 다를 수 있습니다. 그리스어와 라틴어로 들린다면 키보드 기본 안내서를 읽어보십시오. 그 기사는 모든 기초를 다룹니다.

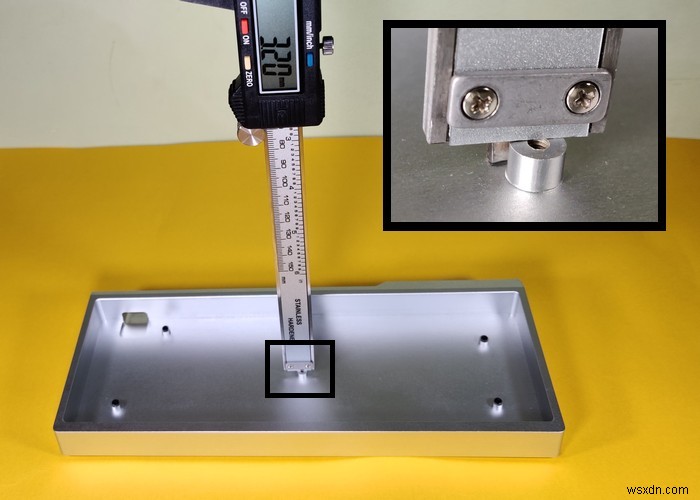

1. 첫 번째 단계는 케이스 바닥과 PCB 사이의 간격을 파악하여 EVA 폼 시트의 두께를 결정하는 것입니다. 트레이 장착 케이스의 경우 PCB 마운팅 포스트의 높이를 측정하고 PCB 바닥에서 튀어나온 가장 높은 부품의 높이를 빼면 됩니다. 아래 예시에서 PCB는 3.2mm 높이에 실장되었으며, PCB 밑면에서 가장 높은 부품은 1mm 이상의 쉐이드이므로 2mm 폼을 사용할 수 있습니다.
다른 모든 유형의 케이스 장착 스타일에 대해 계산이 훨씬 더 쉽습니다. 플레이트 바닥과 케이스 바닥 사이의 거리를 측정하기만 하면 됩니다. 그런 다음 PCB의 두께와 가장 높은 부품이 튀어나온 것 외에 플레이트와 PCB 사이의 필수 3.5mm 간격을 빼십시오. 예를 들어, 플레이트 바닥과 케이스 바닥 사이의 거리가 10mm이고 PCB 두께가 2mm이고 밑면에서 가장 높은 부품의 높이가 1.5mm인 경우 10 – (3.5 + 2 + 1.5) =3mm 두께를 사용할 수 있습니다. EVA 폼 시트.

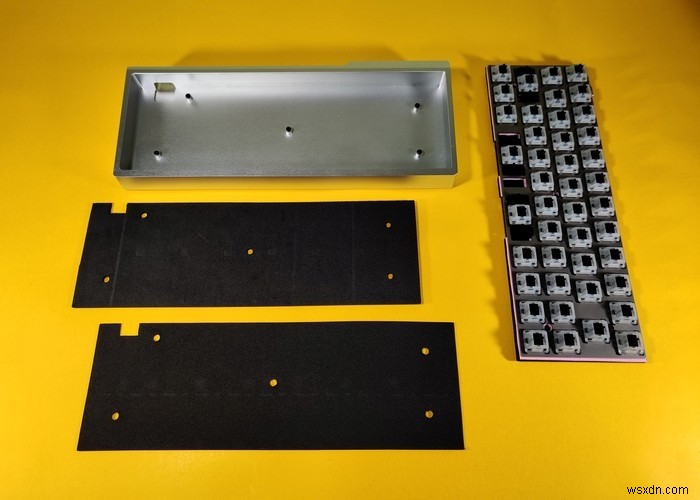

2. 케이스의 치수를 이미 측정했으므로 남은 것은 EVA 폼 인서트를 적절한 치수로 자르는 것뿐입니다. 트레이 장착 케이스에는 장착 포스트에 구멍을 뚫어야 합니다. USB 포트에 대한 추가 컷아웃도 아래와 같이 측정, 표시 및 절단해야 합니다.

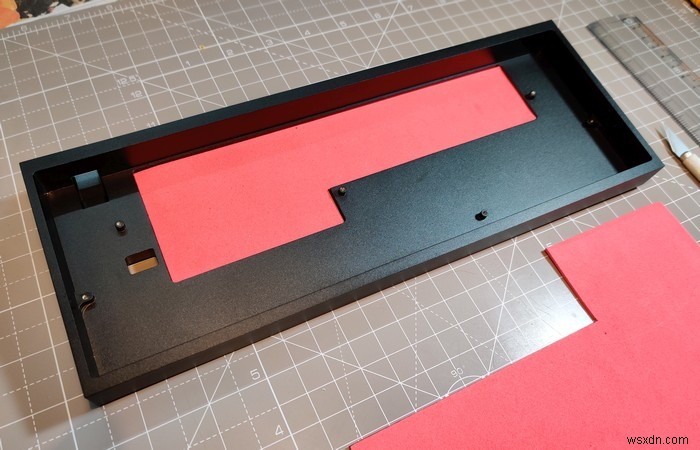

3. 케이스에 속이 빈 부분이 있는 경우 깊이를 측정하고 적절한 치수의 EVA 폼 컷아웃으로 채웁니다.

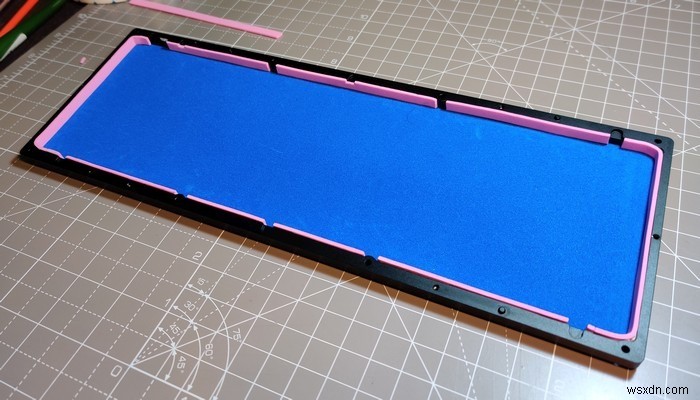

4. 케이스 바닥을 음향 처리한 상태에서 4개의 수직면으로 이동합니다. 앞서 측정한 판 바닥과 케이스 바닥 사이의 거리를 기억하십니까? 이는 케이스 측면을 덮는 데 필요한 EVA 폼 스트립의 너비입니다. 이 폼 스트립의 두께는 효과적인 완충을 위해 1mm 이상이어야 하며 2mm를 초과해서는 안 됩니다. 그렇지 않으면 PCB가 걸릴 수 있습니다.
상단/하단 장착, 개스킷 장착 및 샌드위치 장착 케이스는 아래와 같이 이 스트립에 약간의 간격을 남겨야 합니다. 마운팅 포스트의 간격 문제를 방지하기 위해 간격이 필요합니다.
그게 전부입니다. 키보드를 조립하고 사운드가 얼마나 획기적으로 개선되었는지 경탄하십시오.
