비디오 캡처 카드(Video Capture Card)는 'TV 캡처 카드'라고도 부르며, 연결된 컴퓨터에 오디오 또는 비디오 출력 신호를 기록하는 장치입니다. 캡처 카드는 PC 본체 안에 장착하는 내장형과 USB로 연결하는 외장형으로 나뉘며, 내장형은 외장형보다 가격이 저렴하면서도 더 다양한 기능과 확장성을 제공하는 경우가 많습니다.
이 글에서는 윈도우 PC의 메인보드에 있는 PCI 슬롯에 TV 또는 비디오 캡처 카드를 설치하는 방법을 단계별로 살펴봅니다.
본 가이드는 윈도우 PC에 PCI 방식의 내장형 비디오 또는 TV 캡처 카드를 설치할 때 적용됩니다. 준비물은 십자(+) 드라이버와 캡처 카드에 동봉된 캡처 소프트웨어입니다.
비디오 캡처 카드 설치 및 구성 방법
작업을 시작하기 전에 반드시 윈도우 PC의 전원을 끄세요. 그다음 AC 전원 플러그, 키보드, 마우스, 모니터를 포함해 컴퓨터 뒷면에 연결된 모든 케이블을 분리합니다. 모든 케이블이 분리된 것을 확인한 후에야 작업을 시작해야 합니다.
팁: 캡처 카드를 설치하기 전에 컴퓨터에 비어 있는 PCI 슬롯이 있는지 먼저 확인하세요.
PC 커버를 열어 내부 부품에 접근합니다. 케이스마다 구조가 조금씩 다르지만, 보통은 케이스 뒷면의 나사 몇 개를 풀고 옆면 패널을 밀어서 분리하는 방식입니다.
팁: 케이스를 여는 방법을 잘 모르겠다면 컴퓨터 또는 케이스 설명서를 참고하세요.

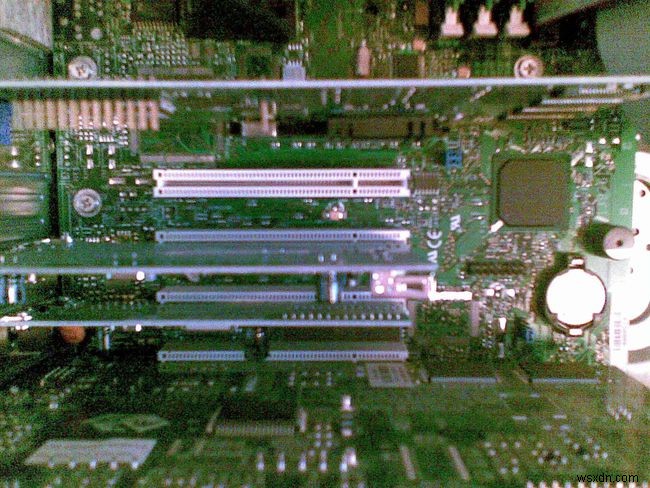

케이스를 평평한 곳에 눕히고 빈 PCI 슬롯을 찾습니다. 커버를 연 뒤 케이스를 메인보드가 위를 향하도록 평평한 바닥에 놓으세요. 케이스 안에는 수많은 케이블과 부품이 보이는데, 그중 메인보드에서 비어 있는 PCI 슬롯을 찾으면 됩니다.
참고: PCI 슬롯은 주로 모뎀, 사운드 카드, 그래픽 카드 등 각종 주변기기가 사용하는 슬롯입니다. 작은 직사각형 홀 하나와 큰 직사각형 홀 하나로 구성되어 있으며 대체로 흰색입니다. 슬롯 찾기가 어렵다면 캡처 카드 설명서를 확인하세요.
PCI 슬롯 뒤쪽의 금속 브래킷을 분리합니다. 사용할 PCI 슬롯을 정했다면, 그 슬롯 바로 뒤 케이스에 붙어 있는 작은 금속 브래킷의 나사를 풀어냅니다.
팁: 이 작은 직사각형 금속 조각은 완전히 제거하세요. 그 자리를 PCI 캡처 카드가 대신 차지하게 됩니다.
캡처 카드를 PCI 슬롯에 삽입합니다. 카드를 부드럽게, 그러나 단단하게 슬롯 끝까지 밀어 넣어 완전히 고정되도록 합니다. 그런 다음 나사로 카드를 케이스 뒷면에 고정해 입력·출력 단자가 본체 뒤편으로 노출되게 합니다.
케이스를 다시 조립합니다. 측면 패널을 닫고 나사를 원위치에 조인 뒤, 케이스를 세워 둡니다.
모든 케이블을 다시 연결합니다. 모니터, 키보드, 마우스, AC 전원 플러그 등 분리했던 케이블을 모두 본체에 다시 꽂습니다.
PC 전원을 켜면 윈도우가 새 하드웨어를 자동으로 감지합니다.

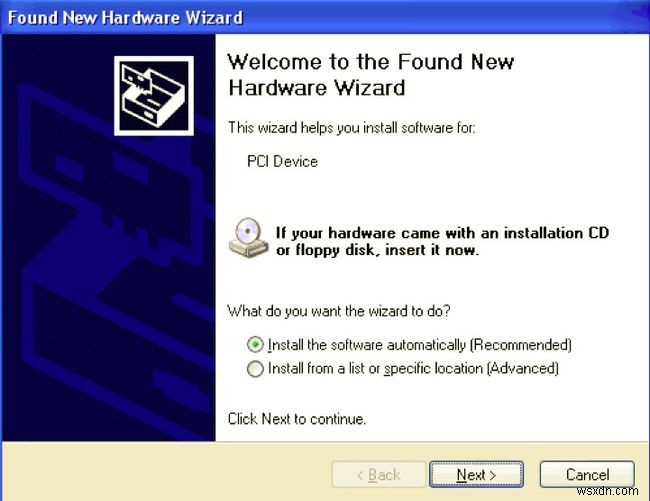

새 하드웨어 마법사로 드라이버를 설치합니다. 윈도우의 '새 하드웨어 마법사'가 실행되며 캡처 카드 드라이버 설치를 위해 설치 디스크를 요구합니다. 설치 CD를 CD 또는 DVD-ROM 드라이브에 넣고 마법사의 안내에 따라 드라이버를 설치하세요.
중요: 하드웨어 마법사가 자동으로 실행되지 않았다면 아래 '드라이버 수동 설치' 섹션의 안내를 따르세요.
동봉된 소프트웨어를 설치합니다. 설치 CD에 함께 들어 있던 프로그램도 모두 설치하세요. 예를 들어 비디오 캡처 및 DVD 굽기용 Nero, DVR 기능이 있는 캡처 카드라면 Beyond TV 같은 프로그램입니다.
신호원을 캡처 카드에 연결합니다. 모든 소프트웨어 설치가 끝나면 컴퓨터를 종료하고, 케이블 방송(CATV), 위성방송 또는 지상파 안테나 선을 캡처 카드의 입력 단자(동축, S-비디오, 컴포지트, 컴포넌트 케이블)에 연결합니다.
캡처를 시작합니다. PC 전원을 켜고 캡처 소프트웨어를 실행한 뒤 TV 또는 비디오 캡처를 시작하면 됩니다.
드라이버 수동 설치 방법
새 하드웨어 마법사가 자동으로 실행되지 않았다면, 드라이버를 수동으로 설치해 남은 과정을 마무리할 수 있습니다.

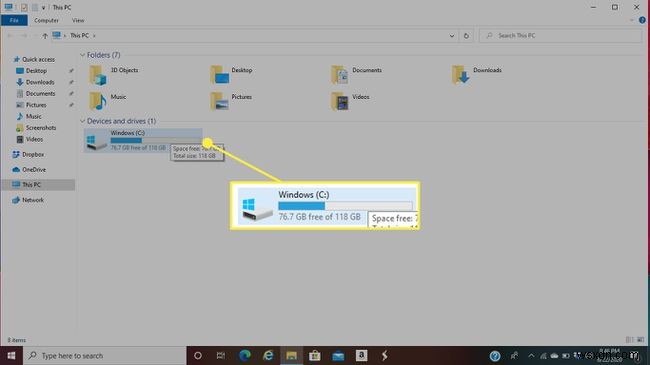

설치 디스크를 CD 드라이브에 넣고 '내 PC(This PC)' 앱을 엽니다. '장치 및 드라이브'에서 C: 드라이브를 마우스 오른쪽 버튼으로 클릭합니다.
참고: 구버전 윈도우에서는 바탕화면의 '내 컴퓨터'를 오른쪽 버튼으로 클릭하면 됩니다.

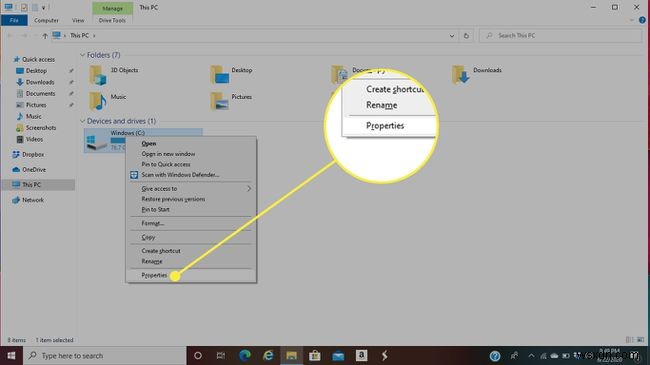

'속성(Properties)'을 선택합니다.
'하드웨어(Hardware)' 탭으로 이동한 뒤 '장치 관리자(Device Manager)'를 클릭합니다.
'사운드, 비디오 및 게임 컨트롤러'를 두 번 클릭하고, 목록에서 캡처 카드를 다시 두 번 클릭합니다.
'드라이버(Driver)' 탭으로 이동합니다.
'드라이버 업데이트(Update Driver)'를 선택하면 새 하드웨어 마법사가 나타납니다. 화면의 안내에 따라 드라이버 설치를 완료하세요.
설치 CD에 동봉된 소프트웨어를 모두 설치합니다. 예를 들어 비디오 캡처 및 DVD 굽기용 Nero, DVR 기능이 있는 캡처 카드라면 Beyond TV 등이 있습니다.
모든 소프트웨어 설치 후 컴퓨터를 종료하고, 케이블 방송·위성방송·지상파 안테나 중 해당하는 선을 캡처 카드의 입력 단자(동축, S-비디오, 컴포지트, 컴포넌트)에 연결합니다.
PC 전원을 켜고 캡처 소프트웨어를 실행한 뒤 TV 또는 비디오 캡처를 시작합니다.
