마더보드에 대해 들어본 적이 있고 그 마더보드가 무엇인지 알고 있지만 실제로 어떻게 작동하는지 알고 있습니까?

마더보드를 대기업의 본사라고 생각하십시오. 본사가 없다면 누가 나머지 직원들에게 업무를 위임해야 할까요? 그리고 이것이 바로 마더보드의 용도입니다. 모든 것을 연결하는 컴퓨터의 중앙 허브입니다.

다음은 마더보드가 무엇이며 어떻게 작동하는지 자세히 살펴보겠습니다.

마더보드란 무엇입니까?

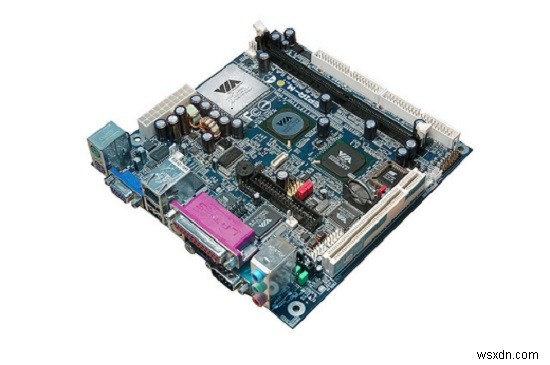

마더보드는 컴퓨터 기능을 만들기 위해 함께 작동하는 다양한 구성 요소가 있는 회로 기판입니다.

마더보드 작동 방식

우리는 마더보드가 대기업의 본부임을 확인했습니다. 그러나 확실히, 본사가 회사를 성공시키는 유일한 중요한 측면은 아닙니다. 회사의 여러 지점이 있는 것처럼 마더보드에는 서로 데이터를 전송하기 위해 함께 작동하는 여러 부품이 있습니다.

폼 팩터

폼 팩터는 기본적으로 마더보드가 형성되는 방식 또는 사양(즉, 크기, 모양 및 레이아웃)과 관련하여 물리적으로 보이는 방식입니다.

맥도날드를 예로 들어보자. 맥도날드의 모든 레스토랑은 같은 방식으로 운영되지만 일부는 다르게 설정됩니다. 일부 객실에는 놀이 센터, 멋진 자동 주문 터치 스크린, 깨지지 않은 아이스크림 기계가 있습니다.

마더보드 작동 방식

폼 팩터와 동일합니다. 모든 마더보드는 동일한 방식으로 작동하지만 모델마다 포트, 치수 및 장착 구멍의 종류가 다릅니다. 인기 있는 폼 팩터는 다음과 같습니다.

  • ATX:폼 팩터의 무도회 여왕인 ATX는 인기 있는 선택이며 큰 크기(대부분 12 x 9.6인치)가 특징입니다.
  • microATX:매개변수가 더 적은 표준 ATX의 소형 버전
  • Mini-ATX:마이크로 버전보다 작으며 모바일 CPU용으로 설계되었습니다.
  • Mini-ITX:ATX 보드(6.7 x 6.7인치)보다 작은 mini-ITX 폼 팩터는 조용하고 전력을 많이 사용하지 않습니다.
  • Nano-ITX:Pico와 Mini-ITX 사이에서 얇은 기기에서 잘 작동합니다.
  • Pico-ITX:크기가 3.9 x 2.8인치인 매우 작은 크기에 최대 1GB를 수용할 수 있습니다.

기타 단종된 폼 팩터에는 BTX, LPX 및 NLX가 포함됩니다.

칩셋

칩셋을 사용하면 CPU, 주변 장치, ATA 드라이브, 그래픽 및 메모리와 같은 다양한 구성 요소 간에 데이터가 흐를 수 있습니다.

다음 두 가지 범주로 나눌 수 있습니다.

  • Northbridge:칩셋의 "북쪽" 쪽에 위치하며 CPU, RAM 및 PCIe와 같은 구성 요소를 함께 "연결"합니다.
  • Southbridge:칩셋의 "남쪽" 쪽에 위치하며 BIOS, USB, SATA 및 PCI 구성요소를 함께 "연결"합니다.

Northbridge와 Southbridge가 CFO 및 COO 역할을 하는 대기업 CEO와 같은 칩셋을 생각해 보십시오.

비즈니스에서 이 세 C(또는 C-Suite)는 회사 본사 내에서 함께 작업하여 부하 직원에게 작업을 위임합니다. 마더보드의 경우 C-Suite는 정보가 종속 항목(예:BIOS, CPU, RAM 등) 간에 흐르도록 하는 큰 보스로 구성됩니다.

CPU 소켓

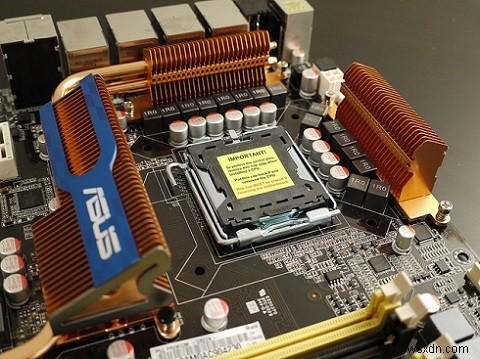

이것은 기본적으로 CPU가 쉴 수 있는 작은 공간입니다. CPU는 칩셋의 노스브리지 부분에서 수행되는 데이터를 해석하고 전송하는 데 도움이 되는 핀과 커넥터가 그 아래에 있는 작은 사각형입니다.

마더보드 작동 방식

CPU를 CFO/COO의 과도하게 성취하는 비서와 같다고 생각하십시오. 사무 보조는 다양한 종류의 작업을 실행하기 위해 자체 큐비클(이 경우 CPU 소켓)에 있습니다.

그것은 CFO/COO가 비서에게 회의 일정을 잡고, 전화를 걸고, 커피를 마시라고 말하는 것과 같습니다. 사무 보조 또는 CPU는 이러한 종류의 작업을 수행합니다(그러나 CPU가 입력 및 출력 명령을 읽을 때 보다 수학적 방식으로).

고품질 CPU(및 사무 보조)를 보유하는 것은 컴퓨터의 전반적인 속도와 효율성에 중요합니다.

슬롯

슬롯은 회사의 다른 지점/부서와 같습니다.

대부분의 회사에는 마케팅, 인사, 회계, 연구 등과 같은 부서가 있습니다.

마더보드 작동 방식

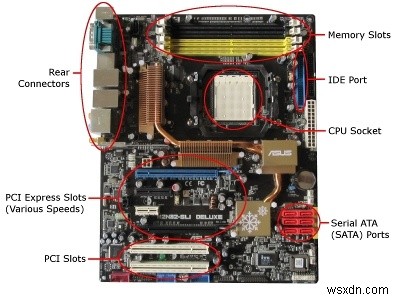

슬롯은 다음과 같은 분기가 있는 마더보드에 대한 이러한 종류의 부서와 같습니다.

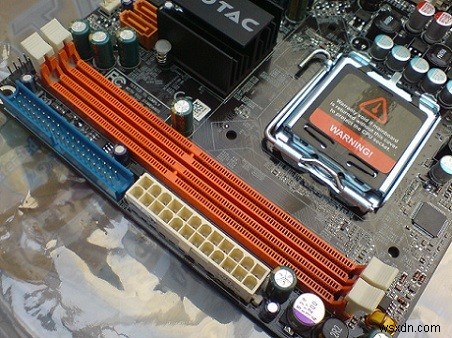

  • 메모리/DIMM 슬롯:메모리/RAM을 보관하는 데 사용
  • PCI:비디오, 네트워크 및 사운드 카드와 같은 확장 카드 연결
  • PCIe:PCI의 최신 버전이지만 거의 모든 종류의 확장 카드와 작동할 수 있는 인터페이스가 다릅니다.
  • USB:흔하지는 않지만 플래시 드라이브와 같은 USB 커넥터에 사용됨
  • SATA:광/하드 디스크/솔리드 스테이트 드라이브에 사용

데이터 버스

위에서 언급한 모든 구성 요소는 모든 것을 함께 연결하는 데 필요한 데이터 버스 없이는 조화롭게 작동하지 않습니다.

데이터 버스를 통신의 한 형태로 생각하십시오.

따라서 대기업에서 CFO/COO가 비서에게 무엇을 하라고 지시하고 싶다면 어떻게 해야 할까요? 이메일? 핸드폰? 직접 대면? 어떤 형태의 커뮤니케이션이 진행되고 있는 한 중요하지 않습니다.

마더보드 작동 방식

마더보드도 마찬가지입니다. 모든 구성 요소는 데이터 버스를 통해 서로 데이터를 전송합니다.

통합:작동 원리

컴퓨터를 켜면 전원 공급 장치에서 마더보드로 전원이 공급됩니다.

데이터는 데이터 버스를 통해 전송되고 칩셋의 노스브리지와 사우스브리지 부분을 통과합니다.

노스브리지 부분은 데이터를 CPU, RAM 및 PCIe에 연결합니다. RAM은 이러한 동작을 출력으로 "해석"하는 CPU에 입력을 보내기 시작합니다. 그런 다음 사용 중인 유형에 따라 PCIe의 데이터가 확장 카드로 전송됩니다.

사우스브리지 부분은 데이터를 BIOS, USB, SATA 및 PCI에 연결합니다. BIOS에 대한 신호를 통해 컴퓨터를 부팅할 수 있으며 SATA에 대한 데이터는 광학, 하드 디스크 및 솔리드 스테이트 드라이브를 "깨워줍니다". SATA의 데이터는 비디오, 네트워크 및 사운드 카드의 전원을 켜는 데 사용됩니다.

간단히 말해서 마더보드는 데이터 버스를 통해 데이터를 전송하는 컴퓨터의 본부 역할을 합니다. 이러한 데이터 버스는 칩셋의 노스브리지 및 사우스브리지 부분을 통과한 다음 CPU, RAM, PCI, PCIe 등과 같은 다른 구성 요소로 이동합니다.

모든 것이 성공적인 기업처럼 함께 작동하지만 좀 더 이분법적인 방식으로 작동합니다.
