Cayenne으로 Raspberry Pi 프로젝트를 시작하는 방법

Cayenne으로 Raspberry Pi 프로젝트를 시작하는 방법

스마트 장치, 센서, 액추에이터 및 기타 다양한 인터넷 연결 장치 모음을 수집했다면 어떻게 인터넷 연결 구성 요소를 사물 인터넷(IoT) 프로젝트로 전환할 수 있습니까?

Cayenne은 모바일 앱, 온라인 서비스 및 대시보드로 IoT 세계에 더 쉽게 접근할 수 있도록 합니다. Raspberry Pi에 Cayenne을 설치하면 다양한 메뉴를 탐색하고 다른 버튼을 선택하는 것만으로 IoT 프로젝트를 구축할 수 있습니다.

신규 사용자의 경우 Cayenne은 IoT 및 홈 자동화 네트워크를 생성하는 과정에서 많은 복잡성을 제거하는 반면, 숙련된 사용자는 Cayenne을 사용하여 프로젝트를 바로 시작할 수 있습니다. 좋은 물건입니다.

이 문서에서는 Cayenne을 Raspberry Pi에서 설정 및 실행하고 모든 센서, 액추에이터 및 장치를 등록한 다음 간단한 온도 기반 트리거를 만드는 방법을 배우게 됩니다.

카이엔이란 무엇입니까?

카이엔은 다음 구성 요소로 구성됩니다.

  • Raspberry Pi에서 실행되고 명령, 트리거 및 경고를 관리하는 소프트웨어입니다. Cayenne 모바일 앱을 사용하거나 Raspberry Pi에서 직접 터미널 명령을 실행하여 이 소프트웨어를 설치할 수 있습니다. 두 가지 방법 모두 이 튜토리얼에서 다룹니다.
  • Raspberry Pi의 모든 데이터를 처리하고 저장하는 Cayenne 클라우드
  • IoT 프로젝트를 구축하고 Cayenne에 등록한 모든 구성 요소를 관리할 수 있는 그래픽 환경을 제공하는 온라인 대시보드.

필요한 것

이 튜토리얼을 완료하려면 다음이 필요합니다.

  • 라즈베리 파이 4
  • SD 카드
  • Raspbian 시스템 이미지를 다운로드할 노트북 또는 컴퓨터
  • 사용 중인 Raspberry Pi 모델과 호환되는 전원 케이블
  • Wi-Fi를 통해 연결되지 않는 경우 이더넷 케이블

Cayenne을 설치하는 데 사용하는 방법에 따라 다음이 필요할 수도 있습니다.

  • 외부 키보드 및 Raspberry Pi에 연결하는 방법
  • 마이크로 HDMI 케이블
  • 외부 모니터
  • Android 또는 iOS를 사용하는 스마트폰 또는 태블릿

도구가 있으면 Cayenne을 설정할 준비가 된 것입니다.

Raspbian 운영 체제 설치

Raspbian 운영 체제를 설치하려면:

1. 최신 버전의 Raspbian을 노트북이나 컴퓨터에 다운로드합니다.

2. SD 카드를 컴퓨터나 노트북에 삽입합니다.

3. Etcher가 아직 없는 경우 다운로드하여 설치합니다.

4. Etcher에서 "Select image"를 클릭하고 방금 다운로드한 Raspbian 파일을 선택합니다.

5. "대상 선택"을 클릭하고 SD 카드를 선택합니다.

6. 이제 Etcher가 Raspbian을 SD 카드에 플래시합니다. 노트북이나 컴퓨터에서 SD 카드를 제거하고 Raspberry Pi에 삽입합니다.

다음 단계는 모바일 앱을 사용하여 Cayenne을 설치하는지 아니면 Raspberry Pi에서 직접 터미널 명령을 실행하는지에 따라 달라집니다.

방법 1:Cayenne 모바일 앱 사용

Cayenne 모바일 앱을 사용하여 Raspberry Pi에 Cayenne을 설치합니다.

1. 이더넷 케이블을 Raspberry Pi에 연결합니다.

2. Raspberry Pi를 전원에 연결합니다. 장치가 자동으로 부팅되어야 합니다.

3. Cayenne을 모바일 장치에 다운로드합니다.

4. 앱을 설치하고 실행합니다.

5. "열기 -> 내 무료 계정 만들기"를 누르고 Cayenne에 등록하십시오.

6. 새 Cayenne 계정에 로그인합니다.

Cayenne으로 Raspberry Pi 프로젝트를 시작하는 방법

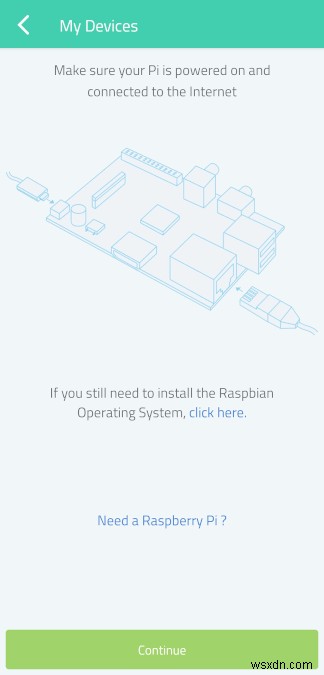

7. "라즈베리 파이 찾기" 버튼을 눌러 라즈베리 파이를 찾습니다.

Cayenne으로 Raspberry Pi 프로젝트를 시작하는 방법

8. Raspberry Pi가 나타나면 탭하세요.

Cayenne은 Raspberry Pi에 라이브러리와 에이전트를 설치하고 Raspberry Pi를 재부팅한 다음 마지막으로 소프트웨어와 드라이버를 설치합니다. 몇 분이 걸릴 수 있으므로 커피를 마시러 가기에 완벽한 시간입니다!

필요한 모든 소프트웨어가 설치되면 Raspberry Pi가 Cayenne 대시보드에 나타납니다.

방법 2:터미널 명령 실행

또는 모바일 앱을 사용하지 않으려면 터미널 명령을 사용하여 Raspberry Pi에 Cayenne을 설치하십시오.

1. 외부 모니터, 키보드 및 이더넷 케이블(옵션)을 Raspberry Pi에 연결합니다.

2. 전원 케이블을 연결하면 Raspberry Pi가 자동으로 부팅됩니다.

3. 이더넷 케이블을 사용하지 않는 경우 Wi-Fi 연결을 포함하여 일반적인 구성을 완료합니다.

4. Cayenne 웹사이트로 이동하여 무료 계정을 만드십시오.

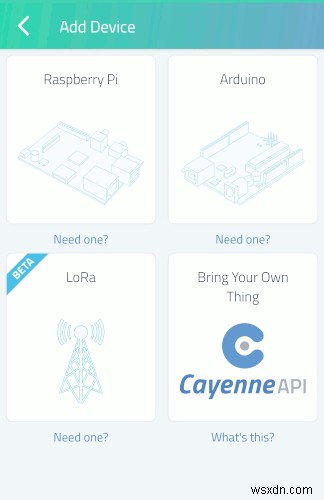

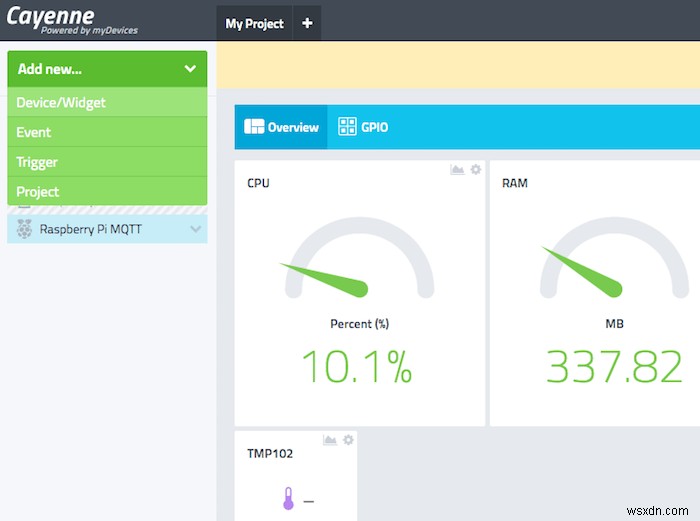

5. 계정에 로그인한 후 "새로 추가 -> 장치 / 위젯"을 선택합니다.

Cayenne으로 Raspberry Pi 프로젝트를 시작하는 방법

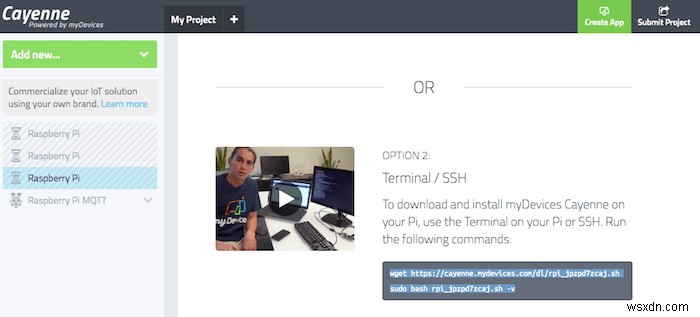

6. "라즈베리 파이"를 선택합니다. Cayenne 콘솔은 필요한 모든 소프트웨어를 Raspberry Pi에 다운로드하는 데 사용할 수 있는 설치 프로그램 스크립트를 생성합니다.

Cayenne으로 Raspberry Pi 프로젝트를 시작하는 방법

7. Raspberry Pi에서 도구 모음의 터미널 아이콘을 클릭하여 터미널 창을 엽니다.

8. 터미널에 Cayenne 설치 스크립트를 입력하고 키보드의 Enter 키를 누릅니다. 이제 Raspbian이 필요한 모든 소프트웨어를 Raspberry Pi에 다운로드합니다.

설치가 완료되면 Raspberry Pi가 자동으로 재부팅됩니다. 재부팅에 성공하면 Raspberry Pi가 Cayenne 대시보드에 나타납니다.

문제 해결:Cayenne이 내 Raspberry Pi를 찾을 수 없습니다!

Cayenne이 Raspberry Pi를 찾는 데 어려움을 겪고 있다면:

1. 네트워크 확인

Cayenne은 동일한 네트워크에 연결된 Raspberry Pi만 감지할 수 있습니다. Android, iOS 또는 웹 브라우저를 통해 Cayenne을 사용하는지 여부에 관계없이 Raspberry Pi와 동일한 네트워크에 있는지 확인하십시오.

2. IP 주소를 기반으로 검색

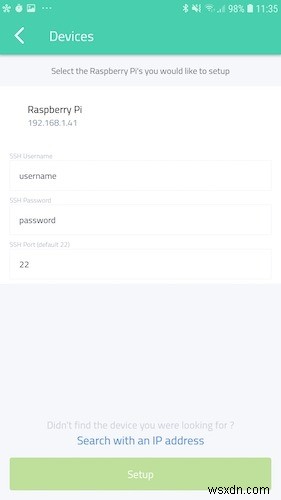

기기를 검색할 때마다 "IP 주소로 검색" 옵션이 표시되어야 합니다.

Cayenne으로 Raspberry Pi 프로젝트를 시작하는 방법

Cayenne이 Raspberry Pi를 찾는 데 어려움을 겪고 있다면 이 링크를 클릭하고 Raspberry Pi의 IP 주소를 입력하면 긍정적인 결과를 얻을 수 있습니다.

Raspbian 터미널을 시작하고 다음 명령을 실행하여 이 IP 주소를 검색할 수 있습니다.

hostname -I

Cayenne으로 Raspberry Pi 모니터링

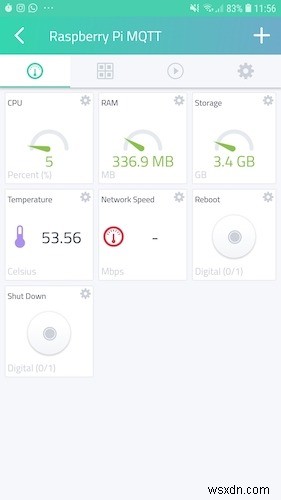

Cayenne 대시보드를 사용하여 CPU, RAM 및 온도를 포함하여 Raspberry Pi에 대한 몇 가지 통계를 확인하십시오.

Cayenne으로 Raspberry Pi 프로젝트를 시작하는 방법

이러한 모든 통계를 탭하여 Cayenne이 시간이 지남에 따라 기록한 데이터를 볼 수도 있으며, 이를 통해 기기의 상태 및 성능 추세를 식별할 수 있습니다.

IoT 네트워크 구축:센서 및 액추에이터 추가

네트워크에 센서 또는 액추에이터가 있는 경우 이러한 구성 요소를 Cayenne에 추가하면 Cayenne 대시보드에서 이러한 구성 요소를 모니터링하고 상호 작용할 수 있습니다. 다음 단계는 모바일 앱을 통한 것이므로 웹 브라우저를 통해 대시보드에 액세스하는 경우 사용자 인터페이스가 약간 다를 수 있습니다.

1. Cayenne 앱에서 Raspberry Pi 장치를 선택합니다.

2. 도구 모음에서 작은 속도계 아이콘을 선택합니다.

3. 오른쪽 상단 모서리에 있는 작은 "+' 아이콘을 탭합니다.

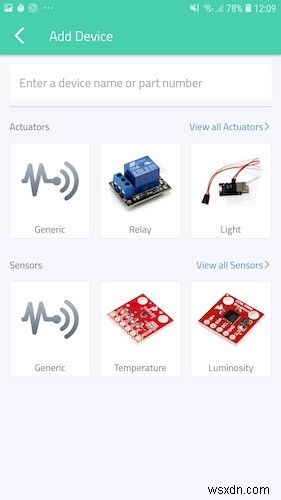

4. 추가하려는 센서 또는 액추에이터를 찾아 탭합니다.

Cayenne으로 Raspberry Pi 프로젝트를 시작하는 방법

5. 다음 양식을 작성하고 "센서 추가" 또는 "액추에이터 추가"를 탭합니다.

이제 이 구성 요소로 작업할 수 있습니다.

온도 트리거 생성

Cayenne 대시보드에서 수행할 수 있는 다양한 작업이 있지만 간단한 온도 트리거를 만들고 있습니다. 이 워크플로에서 Cayenne은 구성 요소가 특정 온도 임계값을 초과할 때마다 알림을 생성합니다. 이는 구성 요소가 과열되지 않도록 하거나 난방 켜기 및 끄기와 같은 광범위한 홈 자동화 워크플로를 트리거하는 데 유용할 수 있습니다.

카이엔 앱:

1. 작업할 Raspberry Pi 장치를 선택합니다.

2. 도구 모음에서 작은 "재생" 버튼을 누른 다음 오른쪽 상단 모서리에 있는 "+" 아이콘을 누릅니다.

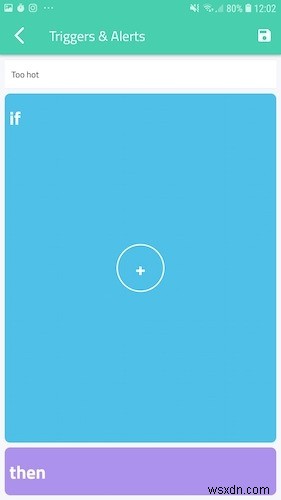

3. 여기에 사용된 "Too hot"과 같은 이름을 이 트리거에 지정합니다.

4. 파란색 "+" 버튼을 탭합니다.

Cayenne으로 Raspberry Pi 프로젝트를 시작하는 방법

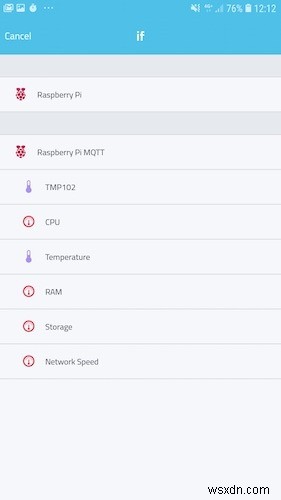

5. 모니터링하려는 센서 또는 액추에이터를 찾아 함께 제공되는 "온도" 버튼을 탭합니다.

Cayenne으로 Raspberry Pi 프로젝트를 시작하는 방법

6. 온도 임계값을 선택합니다.

7. "위 센서"가 선택되어 있는지 확인하십시오.

8. "다음 -> +"를 탭합니다.

9. 이메일 또는 SMS를 통해 알림을 수신할 방법을 선택합니다. 필요한 정보를 입력한 다음 "완료"를 탭합니다.

10. 입력한 정보가 만족스러우면 오른쪽 상단 모서리에 있는 "저장" 아이콘을 탭합니다.

11. 트리거를 활성화하려면 "재생" 버튼이 선택되어 있는지 확인하고 슬라이더를 "켜기" 위치로 누릅니다.

이제 이 구성 요소가 지정된 온도 임계값을 초과할 때마다 알림을 받게 됩니다.

이제 Cayenne을 설정하고 필수 Cayenne 워크플로에 익숙해졌으므로 장치, 센서 및 액추에이터를 계속 추가하고 Cayenne을 사용하여 모든 IoT 구성 요소에 대한 트리거 및 규칙을 생성할 수 있습니다. 에지 게이트웨이로.
