마더보드 구성 요소 및 기능

1980년대 후반과 1990년대에는 인텔이 장악한 PC 프로세서 시장으로. 여러 회사의 PC용 프로세서가 있지만 그 영향력은 인텔보다 훨씬 적습니다. 평균 프로세서 외에도 여전히 Intel의 x86 디자인을 사용합니다. 90년대 후반과 2000년대 초반부터 조건이 바뀌었습니다. 경쟁사인 AMD가 K6-2 프로세서를 출시했고 Athlon이 Intel에서 만든 프로세서와 분명히 경쟁할 수 있기 때문에 프로세서 시장은 더 이상 Intel에 의존하지 않습니다.

그리고 같은 해 업계 대만 칩셋을 생산하는 VIA Technologies도 고품질의 칩셋과 가격을 만들 수 있었습니다. 마더보드 제조업체는 더 이상 마더보드를 설계하고 만드는 데 인텔에 의존하지 않으므로 마더보드의 기술과 설계의 개발이 매우 빠르게 증가했습니다.

또한 오버클럭 열풍도 마더보드의 역할에 기여합니다. 마더보드의 개발. 마더보드 제조업체는 높은 수준의 오버클럭을 제공하도록 설계되었지만 여전히 시스템 안정성을 유지할 수 있는 마더보드를 출시하기 위해 경쟁하고 있습니다. 어쨌든 프로세서와 메모리를 오버클럭하는 데 사용할 수 없는 마더보드가 있다면 마더보드는 거의 확실히 시장성이 떨어집니다.


마더보드 구성 요소 및 기능

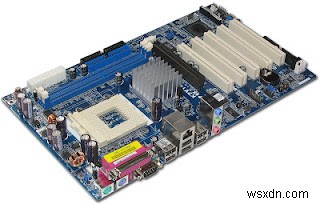

마더보드는 하드웨어(하드웨어) 컴퓨터의 한 예입니다. 이 마더보드는 보드처럼 보이기 때문에 일부는 상위 보드라고 부릅니다. 실제로 이 마더보드는 다른 컴퓨터 하드웨어를 연결하는 바이오스 칩, 라인 및 커넥터가 있는 PCB(인쇄회로기판)입니다.

마더보드 자체의 기능은 컴퓨터 하드웨어 장치를 연결하는 장소입니다. 컴퓨터가 원활하고 최적으로 작동할 수 있도록 서로 연결해야 합니다.

내부에는 다음과 같은 마더보드 또는 컴퓨터 하드웨어 장치의 많은 구성 요소가 있습니다.

칩셋
이 칩셋은 데이터 트래픽을 제어하거나 데이터 흐름을 지시하는 소형 IC입니다. 칩셋은 컴퓨터의 성능을 극대화하는 효과가 있습니다.

전원 커넥터
컴퓨터 케이스에 들어 있는 전원 공급 장치에 마더보드를 연결하는 데 유용합니다. 이 커넥터를 통해 마더보드에 전기가 필요 없습니다.

CMOS 배터리
CMOS 배터리(CMOS RAM 또는 간단히 CMOS라고도 함)는 전기가 없어도 활성 상태를 유지하기 위해 BIOS에서 사용하는 배터리입니다. 시계 기능을 활성화 및 실행하고 BIOS 설정을 저장하고 일반적으로 버튼 배터리를 소모하는 용도 중 하나입니다(배터리는 평평한 원형, 직경 및 두께가 다름).

프로세서 소켓 또는 슬롯
프로세서를 넣을 때 사용합니다. 소켓 또는 슬롯은 사용하는 마더보드 유형에 따라 다릅니다. 소켓만 있는 코스가 있는 슬롯이 있고 멀티프로세서를 위한 기능도 둘 다 있습니다.

메모리 슬롯
램이나 메모리를 넣을 곳입니다. 일반적으로 마더보드의 칩셋 사양을 보고 설치할 수 있는 메모리 유형을 결정해야 합니다. SDRAM 메모리, DDR 또는 RDRAM 유형이 있습니다.

플로피 및 IDE 커넥터
이 커넥터는 플로피 디스크 또는 하드 드라이브와 같은 컴퓨터 장치를 저장하기 위해 마더보드를 연결합니다. 마더보드의 IDE 커넥터는 일반적으로 두 개로 구성됩니다. 하나는 기본 IDE이고 다른 하나는 보조 IDE입니다. 마더보드를 드라이브 기본 마스터 및 보조 마스터 장치에 연결하는 기본 IDE 커넥터입니다. 한편, 커넥터는 일반적으로 슬레이브 및 슬레이브 드라이브에 대한 CD-ROM과 같은 보조 IDE 장치에 연결됩니다.

PCI 슬롯
그들의 역할은 마더보드에 추가 장치를 추가하기 위한 PCL 슬롯입니다. 일반적으로 VGA 카드, 사운드 카드 및 모뎀을 추가하는 데 사용됩니다.

AGP 4X 슬롯
이 이미지 penyeleras 포트 슬롯은 3D 그래픽 애플리케이션을 위한 3.3V/1.5V AGP 그래픽 카드 4X 모드를 지원합니다.

사우스 브리지 컨트롤러
2채널 ATA/133 버스 마스터 IDE 컨트롤러, 최대 6개의 USB 2.0 포트, LCP 인터페이스 슈퍼를 포함한 다양한 I/O 기능을 지원하는 VIA VT8235 통합 주변 장치 컨트롤러 I/O 및 PCI AC'97 2.2 인터페이스.

대기 전원 LED
이 표시등은 마더보드에 대기 전원이 있을 때 켜집니다. 이 LED는 기계의 전원을 켜거나 끄기 전에 시스템을 끄라는 알림(알림) 역할을 합니다.

병렬 및 직렬 포트
AT 유형에서 직렬 및 병렬 포트는 그렇지 않습니다. 단일 마더보드에 통합되어 있지만 케이블을 통해 연결됩니다. 따라서 마더보드에서 사용 가능한 핀이 케이블을 연결합니다. 병렬 포트 기능은 컴퓨터를 프린터, 스캐너에 연결하는 것부터 병렬 포트 연결을 사용하여 설계된 특정 주변 장치가 있는 컴퓨터에 연결하는 것까지 다양합니다. 일반적으로 케이블 모뎀이나 마우스를 연결하는 데 사용되는 직렬 포트입니다. 직렬 포트에 연결할 수 있는 다른 장치도 있습니다. ATX 마더보드 타입은 병렬 및 직렬 포트가 마더보드에 통합되어 있어 케이블을 꽂을 필요가 없습니다.

RJ-45 포트
이 25핀 포트는 네트워크 허브를 통한 LAN 커넥터.

라인 입력 잭
라인 입력 잭(하늘색)은 테이프 플레이어 또는 기타 오디오 소스에 연결합니다. 6채널 모드에서 이 잭의 기능은 저음/미들입니다.

라인 출력 잭
잭 라인 출력(라임)은 헤드폰이나 스피커에 연결합니다. 6채널 모드에서 이 기능은 전면의 스피커 출력 잭입니다.

마이크 잭
마이크 동기화를 위한 마이크 잭(핑크색)입니다. 6채널 모드에서 기능은 후면 스피커 출력 잭입니다.

비디오 그래픽 어댑터 포트
이 15핀 포트는 VGA 모니터 또는 기타 VGA 호환 장치용입니다.

키보드 커넥터
마더보드를 키보드에 연결하는 커넥터에는 두 가지 유형이 있습니다. 하나는 직렬 커넥터이고 다른 하나는 PS/2 커넥터입니다. AT 유형 직렬 커넥터 또는 원형, PS/2 모델보다 더 큰 핀 구멍이 5개 있습니다. 한편, PS/2 커넥터는 6피스로 되어 있으며 핀홀 직경은 AT 모델의 절반보다 작습니다.

PS / 2 마우스 포트
플러그형 마우스 PS/2용

USB
USB를 플래시 드라이브, USB 키보드 및 마우스 등으로 사용하는 다양한 장치를 연결합니다.

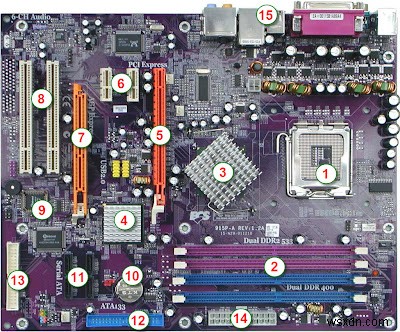

컴퓨터 마더보드, PC 마더보드는 다양한 구성 요소에 특별히 준비된 필요 컴퓨터 시스템을 구축합니다. 구성 요소는 일반적으로 마더보드에 다음과 같습니다.

마더보드 구성 요소 및 기능

  1. 프로세서 소켓. 이 소켓은 프로세서가 설치된 곳입니다. 프로세서 소켓 유형은 소켓에 설치할 수 있는 항목을 결정합니다. 따라서 특정 소켓은 특정 프로세서에만 설치할 수 있습니다.
  2. 메모리 슬롯. 이 슬롯은 컴퓨터의 주 메모리를 설치하는 데 사용됩니다. 메모리 슬롯 유형도 사용하는 시스템에 따라 다릅니다.
  3. Northbridge는 프로세서와 메인 메모리 시스템 마더보드 간의 데이터 트래픽을 관리하는 주요 구성 요소를 지칭합니다.
  4. Southbridge, Northbridge가 다른 구성 요소 또는 주변 장치와 연결하는 구성 요소에 대한 하녀 지정
  5. PCI Express x16 슬롯, 최신 세대 VGA 카드를 장착할 수 있는 특수 슬롯
  6. PCI Express x1 슬롯, VGA 카드 이외의 주변 장치(카드 또는 카드)를 설치하기 위한 슬롯입니다.
  7. AGP 슬롯, PCI Express 슬롯보다 먼저 설치된 VGA 카드용 특수 슬롯
  8. PCI 슬롯, 일반적으로 AGP 및 PCI Express 슬롯 아래에 속도로 카드를 설치하는 데 사용되는 슬롯입니다.
  9. BIOS(기본 입출력 시스템). 마더보드의 구성을 저장하는 데 사용되는 ROM이나 Flash IC에 넣는 작은 프로그램입니다.
  10. CMOS 배터리, BIOS에 전원을 공급하는 특수 배터리
  11. 최신 세대의 저장 매체에 대한 인터페이스인 SATA 포트. SATA 포트는 하드 디스크를 컴퓨터 시스템과 연결하는 데 사용할 수 있습니다.
  12. IDE 포트, SATA 스토리지 미디어 생성 이전의 인터페이스
  13. 포트 플로피 디스크, 이동식 미디어 또는 제거할 수 있는 저장 미디어(예:디스크 또는 플로피 디스크)를 연결하는 데 사용됩니다.
  14. 전원 포트, 즉 컴퓨터 시스템에 전원을 공급하는 포트입니다.

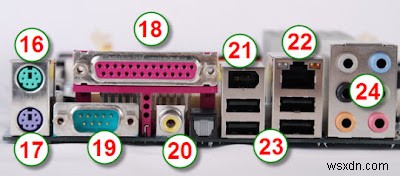

  15. 후면 패널, 일반적으로 PC 케이스 또는 컨테이너 후면에 배치되는 포트 모음입니다. 포트 또는 플러그는 일반적으로 PC 컴퓨터 케이스 뒷면에 있습니다.
  16. 마더보드 구성 요소 및 기능
  17. 포트 PS / 2 마우스, 컴퓨터 마우스와 연결합니다.
  18. Port PS / 2 Keyboard, 키보드 설치용
  19. 8비트 데이터 너비의 저속 주변 장치를 연결하기 위한 병렬 포트. 일반적으로 이전 세대 USB 프린터를 연결하는 데 사용됩니다.
  20. 직렬 포트는 직렬 데이터 전송 모드로 저속 주변 장치를 연결하는 데 사용됩니다. 하지만 지금은 거의 사용되지 않습니다.
  21. 홈 시어터 오디오와 같은 주변 장치가 있는 컴퓨터를 연결하는 데 사용되는 SPDIF 포트
  22. Firewire 포트, 비디오 캡처 또는 비디오 스트리밍과 같은 고속 외부 장비를 연결합니다.
  23. RJ45 포트, 컴퓨터를 LAN 네트워크에 연결하는 데 사용됩니다.
  24. USB 포트는 차세대 병렬 및 직렬 포트를 대체하는 주변 장치 또는 외부 장치와 인터페이스하는 데 사용됩니다.
  25. 스피커, 마이크, 라인 입력 및 라인 출력과 같은 오디오 시스템에 컴퓨터를 연결하는 데 사용되는 오디오 포트
